Obecnie brak na stanie
Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 143 |
| Moment obrotowy przy 6 barach | 578 Nm |
| Czas przesterowania | 2,4 sek. |
| A | 342 |
| B | 188 |
| C | 182 |
| D | 182 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 102 |
| J | 140 |
| K | M10 |
| L | M16 |
| M | 1/4" |
| N | 22 |
| O | 91 |
| P | 91 |
| R | 208 |
| Atex | II 2GD c T4 |
| Waga | 13 kg |

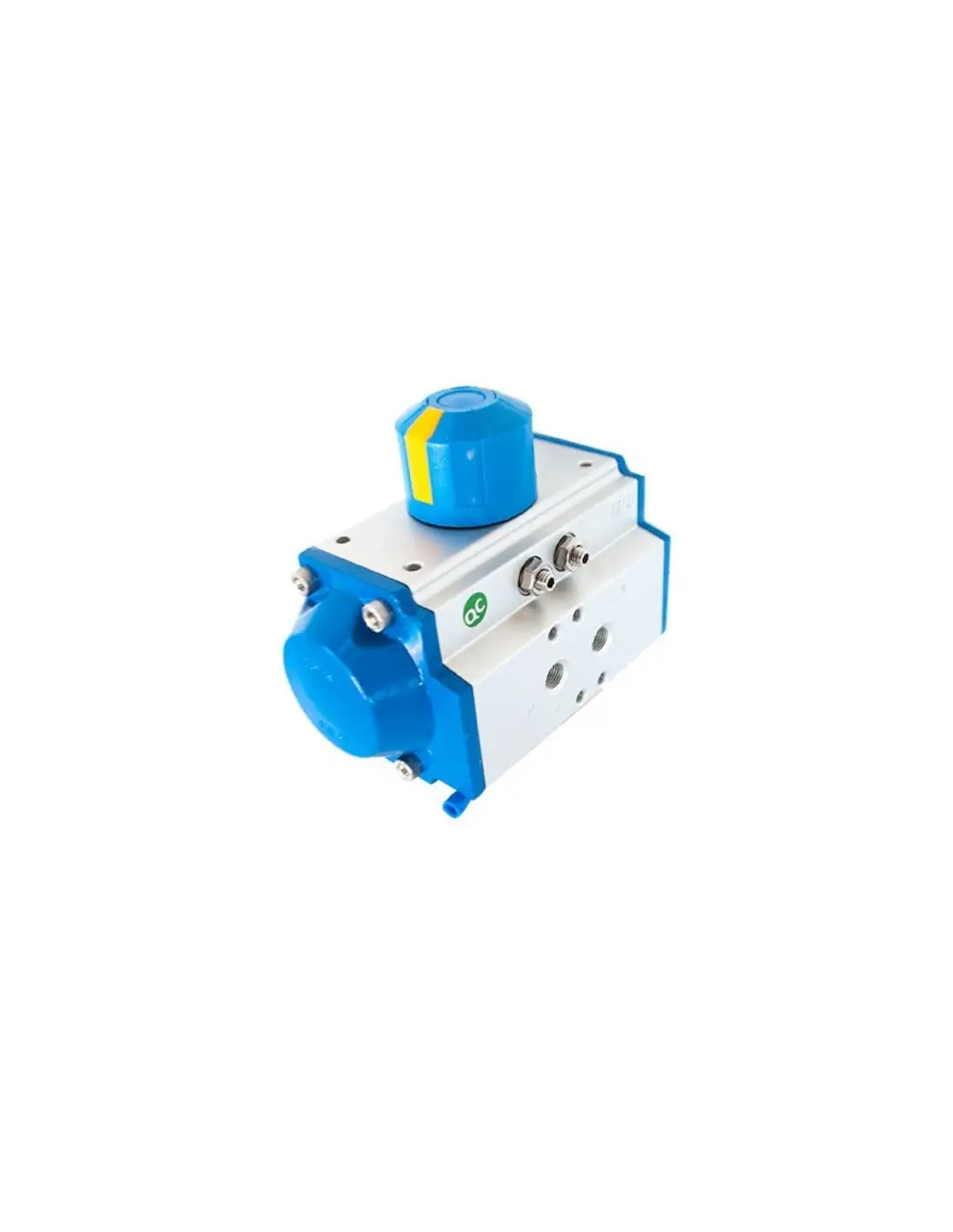

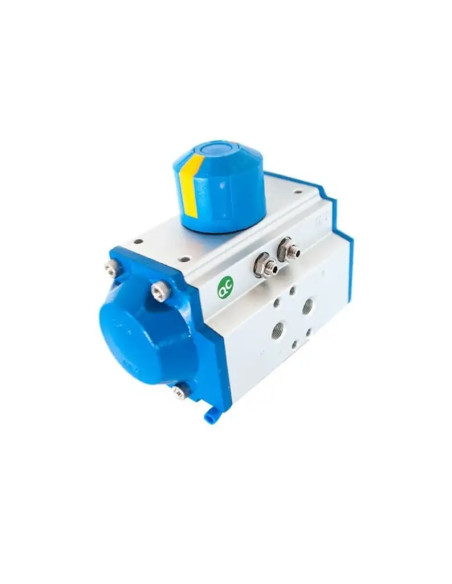

Napęd pneumatyczny podwójnego działania RX 143 – Wydajność i niezawodność w automatyzacji przemysłowej
Napęd pneumatyczny podwójnego działania typ RX model 143 to nowoczesne rozwiązanie przeznaczone do automatyzacji armatury przemysłowej, wymagającej precyzyjnego sterowania ruchem obrotowym. Urządzenie wyróżnia się solidną konstrukcją oraz wysokim momentem obrotowym wynoszącym 578 Nm przy ciśnieniu roboczym 6 bar, co sprawia, że jest idealnym wyborem do wielu zastosowań przemysłowych.
Charakterystyka – napęd RX 143 do zaworów przemysłowych
- Podwójne działanie – napęd działa w obu kierunkach, gwarantując szybkie i skuteczne sterowanie zaworami ćwierćobrotowymi.
- Możliwość regulacji kąta obrotu w zakresie 0° (-5°/+5°) oraz 90° (-5°/+5°), a dodatkowe warianty specjalne obejmują kąty 120°, 180° oraz wykonanie 3-pozycyjne.
- Wytrzymała, lekka obudowa z ekstrudowanego aluminium zapewnia odporność na korozję i warunki przemysłowe, jednocześnie minimalizując wagę urządzenia.
- Szybki czas przesterowania wynoszący zaledwie 2,4 sekundy.
- Możliwość zastosowania wskaźnika optycznego oraz dodatkowych wyłączników krańcowych.
Zastosowanie napędu pneumatycznego RX 143
Napęd pneumatyczny RX 143 znajduje zastosowanie wszędzie tam, gdzie wymagana jest automatyzacja sterowania armaturą przemysłową. Doskonale nadaje się do zaworów kulowych oraz motylkowych różnych producentów, zgodnych z normą ISO 5211. Urządzenie świetnie sprawdzi się w instalacjach wodnych, gazowych, chemicznych, spożywczych, a także w energetyce i wielu innych branżach wymagających precyzyjnej kontroli przepływów.
Wysoka odporność na szeroki zakres temperatur pracy (-20°C do +80°C) oraz spełnienie wymagań ATEX II 2GD c T4 czynią napęd bezpiecznym w środowiskach zagrożonych wybuchem.
Najważniejsze zalety napędu pneumatycznego RX 143
- Uniwersalność montażu dzięki standardowi ISO 5211.
- Solidne wykonanie zapewniające długą żywotność nawet w trudnych warunkach.
- Możliwość rozbudowy o optyczne wskaźniki położenia oraz wyłączniki krańcowe.
- Niezawodne działanie przy zmiennej temperaturze oraz w atmosferze wybuchowej.
Napęd pneumatyczny RX 143 to sprawdzone rozwiązanie do profesjonalnych zastosowań przemysłowych, w których liczy się niezawodność, bezpieczeństwo oraz możliwość współpracy z różnorodną armaturą. Konstrukcja oparta na nowoczesnych materiałach gwarantuje długotrwałą i bezproblemową eksploatację.
