Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 120 |
| Moment obrotowy przy 6 barach | 210 Nm |
| Czas przesterowania | 1,15 sek. |

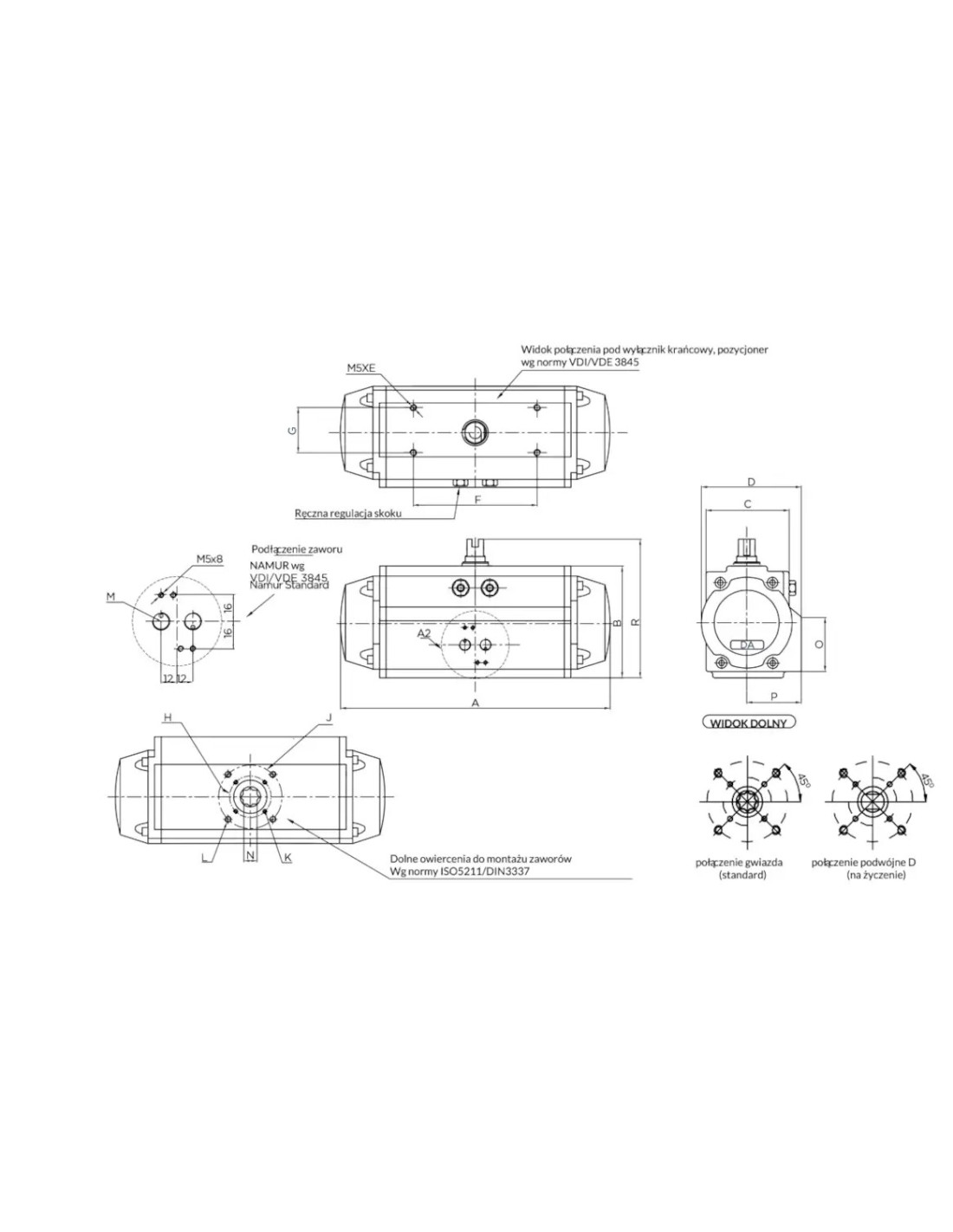

| A | 360 |
| B | 158 |
| C | 116,2 |
| D | 150 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 70 |
| J | 102 |
| K | M8 |
| L | M10 |
| M | 1/4" |
| N | 22 |
| O | 82 |
| P | 87,2 |
| R | 178 |
| Atex | II 2GD c T4 |
| Waga | 11,4 kg |
