Obecnie brak na stanie
Dane techniczne
| Napięcie | 24 - 240V AC/DC |
| Temperatura pracy | od -20°C do 70°C |
| Czas pracy [ED] | 75% |
| Wyłączniki krańcowe | 5A 125V AC / 3A 250V AC |
| Stopień ochrony | IP67 |
| Dodatkowe opcje (na zapytanie) | BSR - pakiet zabezpieczający akumulatory, system pozycjonowania DPS, potencjometr, napęd 3 pozycyjny, napęd 4 pozycyjny, 2 fazy sterowania - faza ciągła, opcjonalnie NO / NC |
| Moment rozruchowy | 38 Nm |
| Moment roboczy | 35 Nm |
| Kołnierz przyłączeniowy ISO5211 | F03/F04/F05 |
| Podwójny kwadrat | 14mm, opcjonalnie 9mm, 11mm |
| Czas przesterowania | 10s |
| Grzałka | 3,5W |

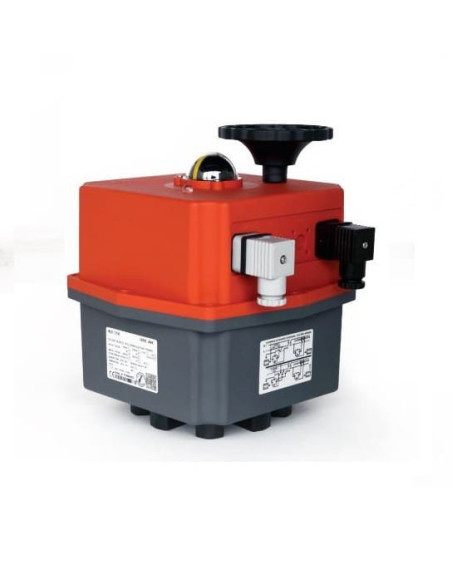

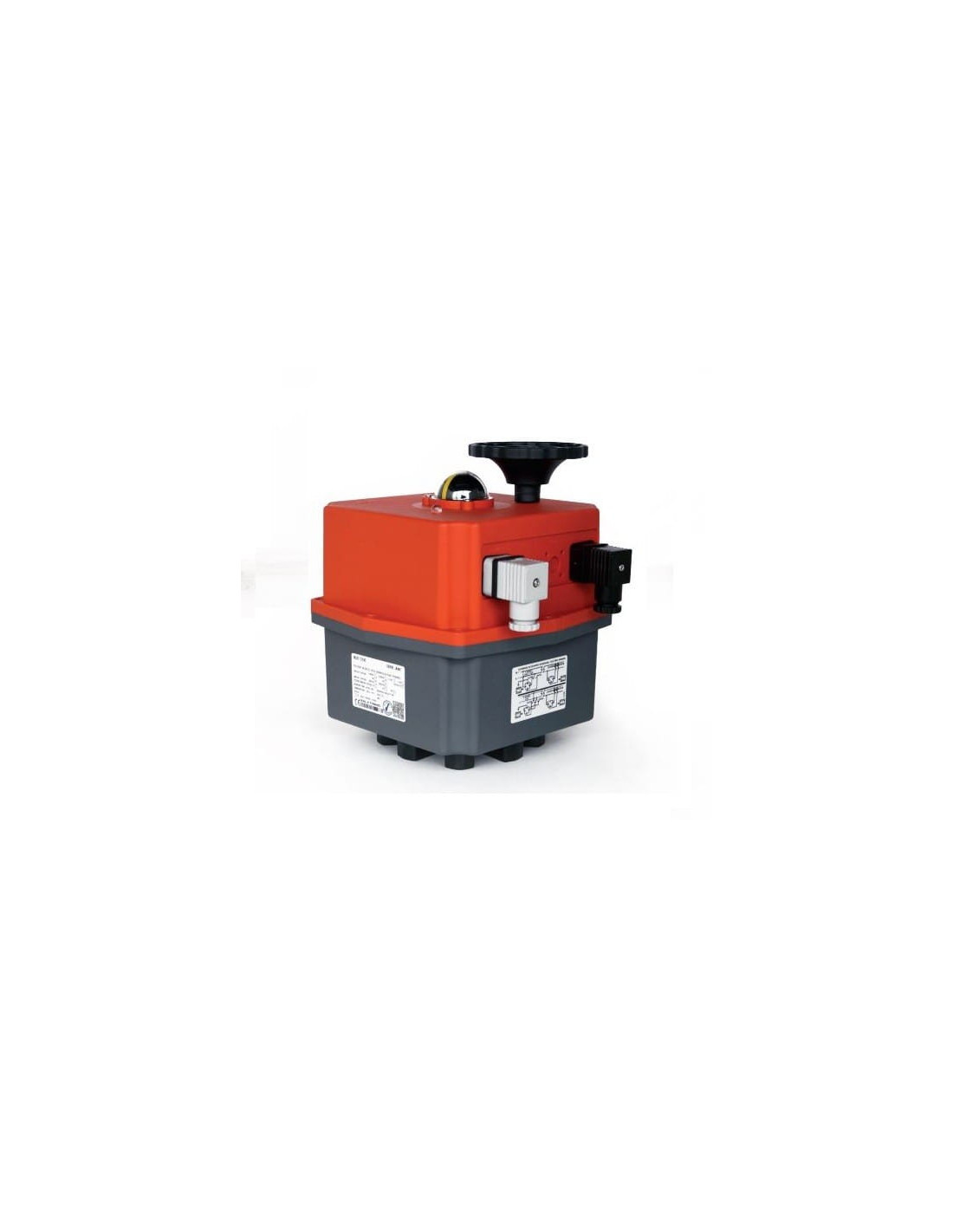

Napęd elektryczny do zaworów ćwierćobrotowy 35Nm – uniwersalne rozwiązanie automatyki przemysłowej
Napęd elektryczny do zaworów ćwierćobrotowy J4CS35 to zaawansowane urządzenie przeznaczone do automatyzacji sterowania zaworami kulowymi oraz motylkowymi. Zapewnia skuteczną i precyzyjną pracę w różnych instalacjach systemów przemysłowych, wodnych, HVAC oraz technologicznych, gdzie wymagana jest niezawodność i szybka reakcja.
Najważniejsze cechy i zalety napędu ćwierćobrotowego 35Nm
- Uniwersalny zakres napięcia zasilania: od 24 do 240V AC/DC, co pozwala na szerokie zastosowanie bez konieczności doboru konkretnego modelu do instalacji.
- Wysoki poziom ochrony IP67: gwarantuje odporność na wilgoć i pył, co umożliwia montaż w wymagających warunkach przemysłowych i zewnętrznych.
- Szybka praca: czas przesterowania wynoszący jedynie 10 sekund pozwala na efektywną kontrolę przepływu oraz szybkie reakcje układów automatyki.
- Solidna siła: moment roboczy wynoszący 35 Nm oraz moment rozruchowy 38 Nm zapewniają współpracę z zaworami o podwyższonej oporności obrotu.
- Możliwość rozbudowy: szeroki wybór opcji dodatkowych (pakiet BSR, pozycjonowanie DPS, potencjometr, napędy 3/4-pozycyjne, różne wersje kwadratu) umożliwia indywidualną konfigurację urządzenia.
- Kompatybilność z ISO5211: standardowe kołnierze F03, F04, F05 oraz podwójny kwadrat 14 mm sprawiają, że napęd łatwo dopasować do większości zaworów dostępnych na rynku.
- Wbudowana grzałka 3,5W: zapobiega kondensacji wilgoci wewnątrz obudowy, co wpływa na trwałość i niezawodność pracy także w niższych temperaturach otoczenia.
Zastosowanie napędu elektrycznego do zaworów J4CS35
Napęd ćwierćobrotowy 35Nm znajduje zastosowanie w automatyzacji procesów przemysłowych, systemach zarządzania mediami, instalacjach wodnych, stacjach uzdatniania wody, ogrzewnictwie oraz klimatyzacji. Urządzenie wykorzystywane jest także do automatycznego sterowania zaworami w instalacjach gazowych, farmaceutycznych, rafineryjnych oraz spożywczych.
- Sterowanie zaworami kulowymi i motylkowymi w procesach technologicznych
- Automatyka budynkowa – integracja z systemami BMS
- Systemy przeciwpożarowe i bezpieczeństwa
- Zdalne zarządzanie przepływem mediów w rurociągach i stacjach przesyłowych
- Modernizacja istniejących instalacji przemysłowych
Budowa, bezpieczeństwo i trwałość
Wytrzymała obudowa z odpornego na uszkodzenia tworzywa oraz czytelne oznaczenia przyłączy i wyłączników krańcowych zapewniają bezpieczny i wygodny montaż oraz użytkowanie napędu elektrycznego. Bezproblemowa praca w zakresie temperatur od -20°C do +70°C umożliwia szeroki wachlarz zastosowań, nawet w trudnych warunkach środowiskowych.
Napęd elektryczny J4CS35 spełnia wymagania nowoczesnych instalacji automatyki, oferując niezawodność, uniwersalność oraz łatwość integracji z różnymi systemami sterowania.
