Koszyk
Dostępny
Dane techniczne
| Napięcie | 24 - 240V AC/DC |
| Temperatura pracy | od -20°C do 70°C |
| Czas pracy [ED] | 75% |
| Wyłączniki krańcowe | 5A 125V AC / 3A 250V AC |
| Stopień ochrony | IP67 |
| Dodatkowe opcje (na zapytanie) | BSR - pakiet zabezpieczający akumulatory, system pozycjonowania DPS, potencjometr, napęd 3 pozycyjny, napęd 4 pozycyjny, 2 fazy sterowania - faza ciągła, opcjonalnie NO / NC |
| Moment rozruchowy | 25 Nm |
| Moment roboczy | 20 Nm |
| Kołnierz przyłączeniowy ISO5211 | F03/F04/F05 |
| Podwójny kwadrat | 14mm, opcjonalnie 9mm, 11mm |
| Czas przesterowania | 10s |
| Grzałka | 3,5W |

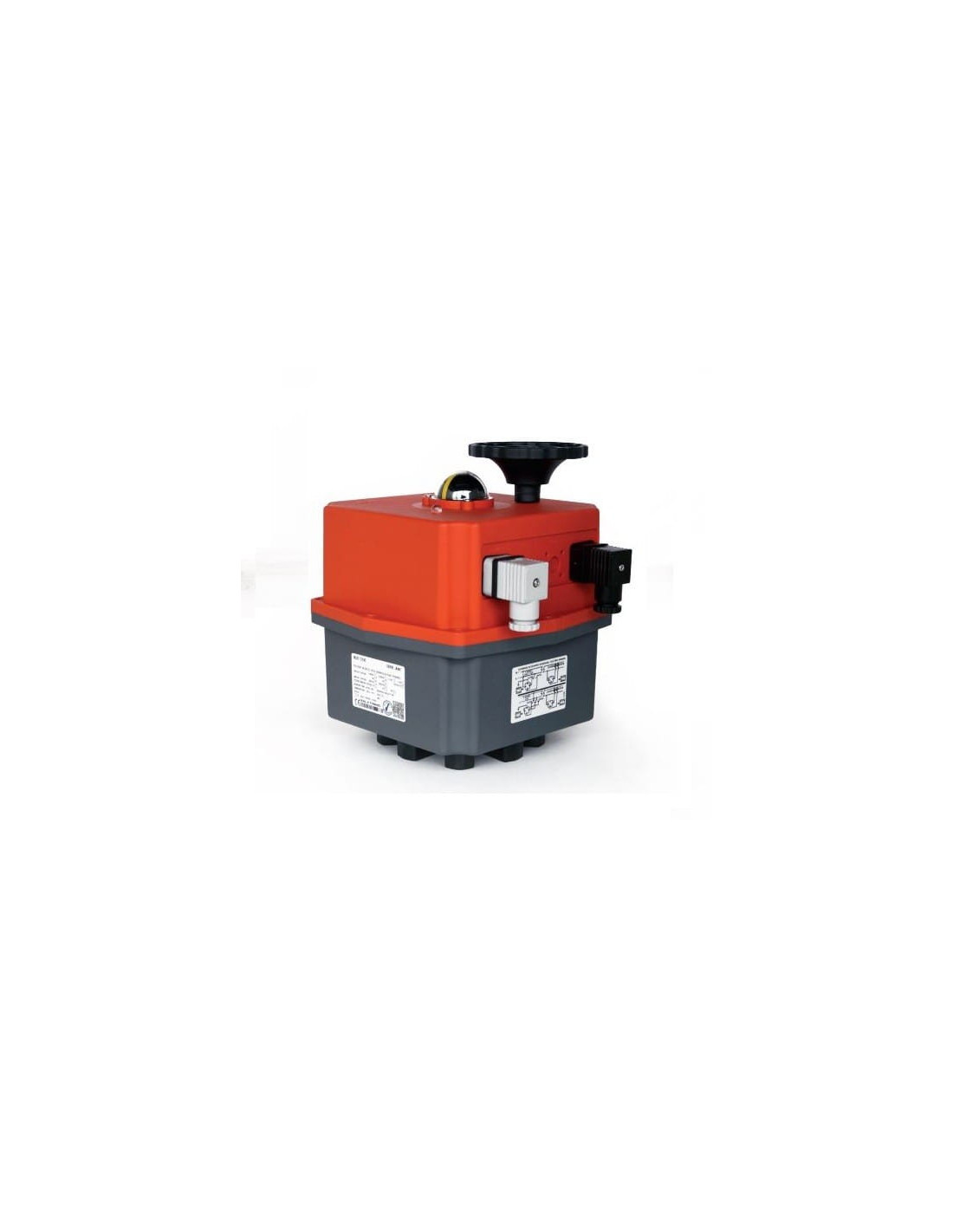

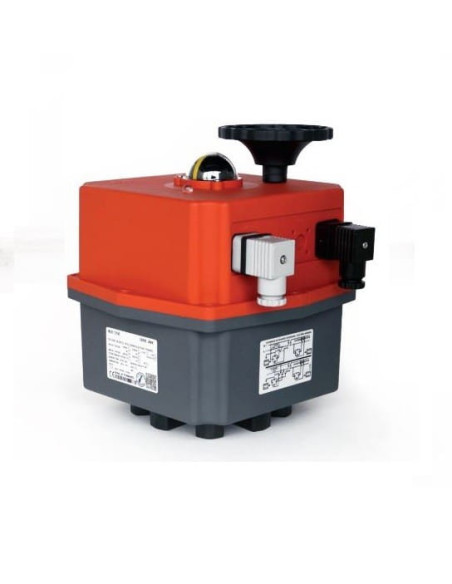

Napęd elektryczny do zaworów ćwierćobrotowych 20 Nm – uniwersalne zastosowanie automatyki przemysłowej
Napęd elektryczny do zaworów J4CS20 to zaawansowane urządzenie przeznaczone do automatyzacji pracy armatury przemysłowej, w szczególności zaworów ćwierćobrotowych. Przystosowany do pracy w szerokim zakresie napięć 24 – 240 V AC/DC, umożliwia łatwą integrację zarówno w nowych, jak i modernizowanych systemach. Dzięki solidnej konstrukcji i wysokiej niezawodności doskonale sprawdza się w instalacjach wodnych, przemysłowych, HVAC oraz w systemach automatyki budynkowej i przemysłowej.
Wytrzymała i szczelna obudowa o stopniu ochrony IP67
Napęd elektryczny J4CS20, wyposażony w szczelną obudowę o klasie IP67, jest odporny na pył oraz chwilowe zanurzenie w wodzie. Rozwiązanie to zapewnia stabilną pracę w trudnych warunkach środowiskowych, zarówno w halach przemysłowych, jak i na zewnątrz budynków. Temperatura pracy urządzenia wynosi od -20°C do 70°C, co pozwala na szerokie zastosowanie, nawet w wymagających instalacjach.
Elastyczność montażu dzięki standardom ISO5211
Napęd J4CS20 wyposażono w uniwersalne przyłącze F03/F04/F05, zgodne ze standardem ISO5211, co umożliwia łatwy i szybki montaż do różnych typów zaworów kulowych oraz przepustnic. Standardowy podwójny kwadrat 14 mm z możliwością zmiany na opcjonalne 9 lub 11 mm umożliwia optymalne dopasowanie do potrzeb instalacji.
Zalety napędu elektrycznego J4CS20
- Szeroki zakres napięcia zasilania 24–240 V AC/DC, umożliwiający uniwersalne zastosowanie.
- Krótki czas przesterowania – 10 sekund gwarantuje szybką reakcję układu sterowania.
- Możliwość zastosowania dodatkowych opcji (na zapytanie) takich jak system pozycjonowania DPS, potencjometr, napęd 3 lub 4-pozycyjny, czy opcjonalny pakiet BSR (akumulatory do awaryjnego zamykania).
- Wysoka trwałość – praca z wydajnością 75% ED umożliwia intensywne wykorzystanie napędu.
- Wbudowana grzałka 3,5 W zapobiega kondensacji pary wodnej wewnątrz obudowy w warunkach podwyższonej wilgotności.
- Wyposażenie w wyłączniki krańcowe do łatwej sygnalizacji położenia (NO/NC).
Typowe zastosowania napędów elektrycznych do zaworów ćwierćobrotowych
Napędy J4CS20 znajdują zastosowanie w automatyzacji:
- Instalacji wodnych, kanalizacyjnych i grzewczych
- Sterowania przepustnicami powietrza w wentylacji i klimatyzacji
- Systemów przemysłowych – linie technologiczne, przemysł spożywczy, chemiczny i farmaceutyczny
- Instalacji gazowych oraz sieci dystrybucji sprężonego powietrza
- Złożonych układów automatyki w przemyśle, energetyce i rolnictwie
Dzięki szerokim możliwościom konfiguracji, napęd elektryczny J4CS20 stanowi wszechstronne rozwiązanie dla systemów wymagających precyzyjnego i zdalnego sterowania zaworami.
