Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 304 pokryta plastikiem |
| Uszczelnienia | NBR / PTFE |
| Uszczelnienie kuli | PTFE |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1 1/4" |

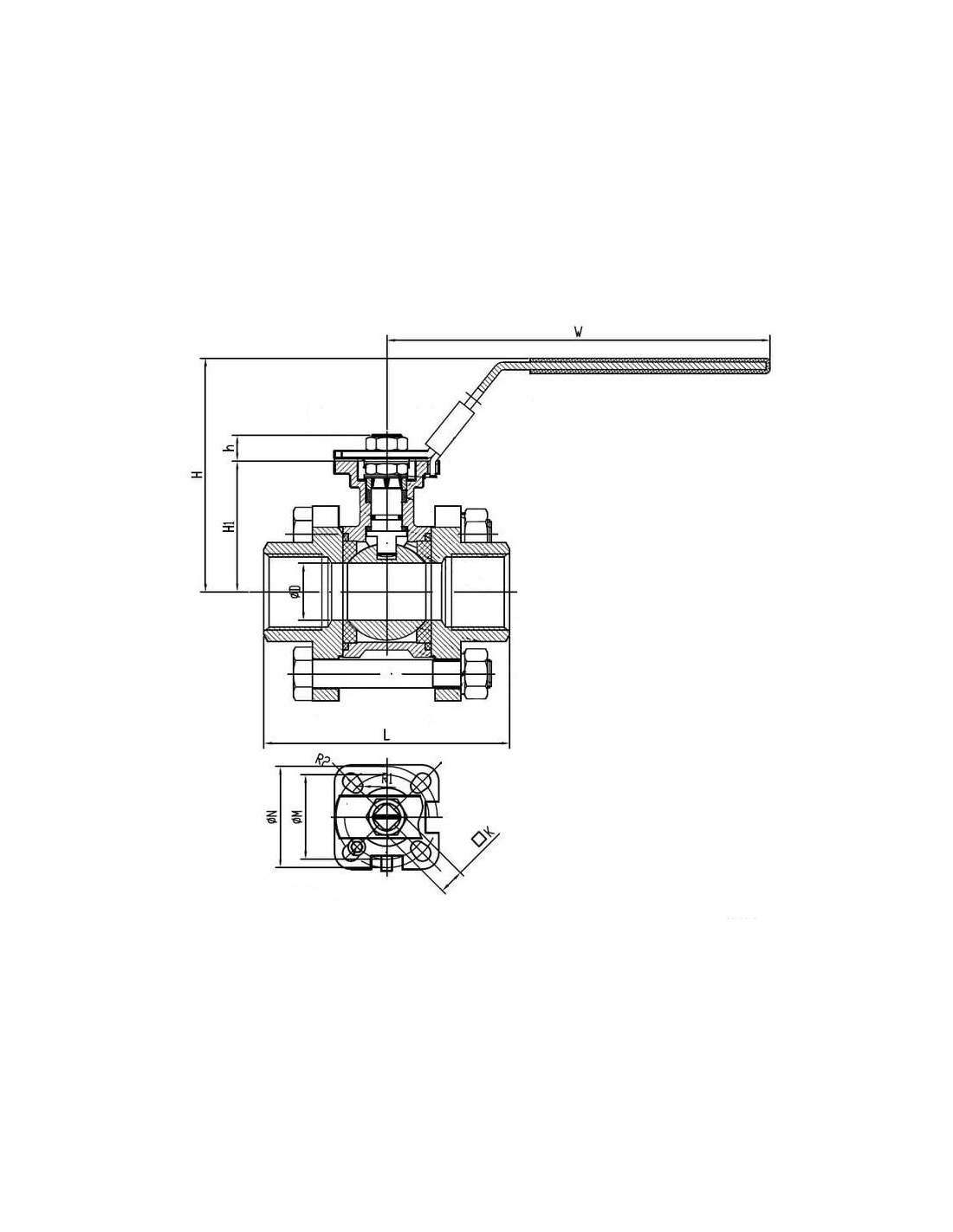

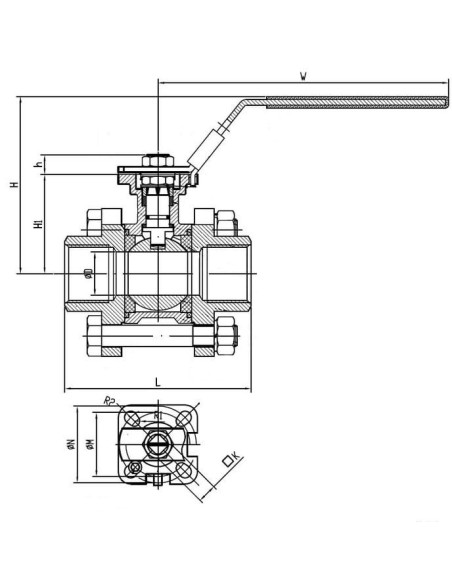

| D | 32 mm |
| H | 98 mm |
| H1 | 60 mm |
| h | 11 mm |
| M | 42 mm |
| L | 97 mm |
| N | 50 mm |
| R1 | 3 mm |
| R2 | 3,5 mm |
| K | 11 mm |
| Moment przesterowania | 10 Nm |
| W | 162 mm |

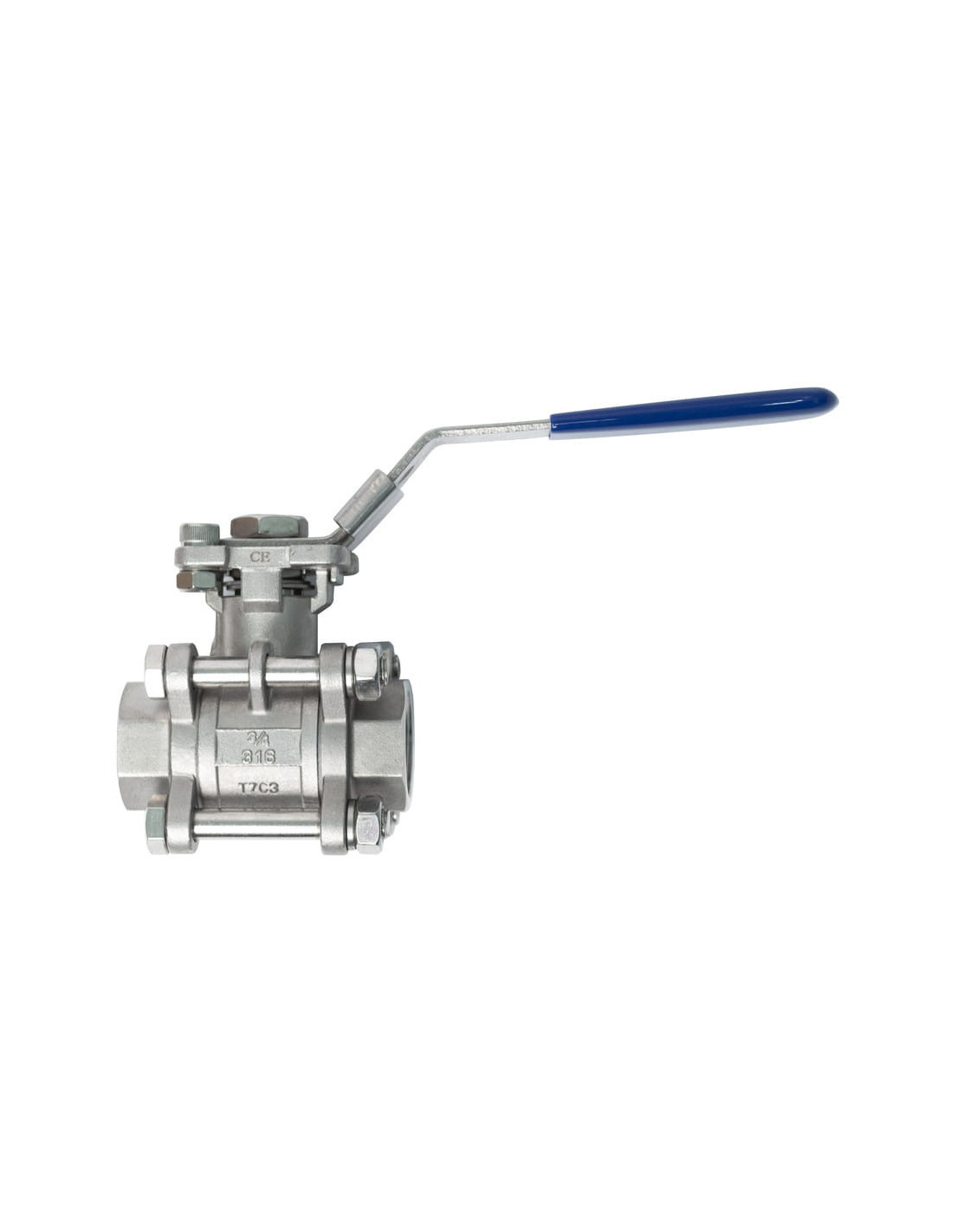

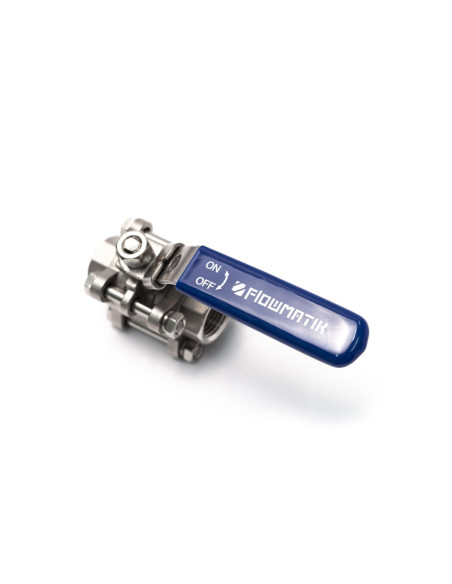

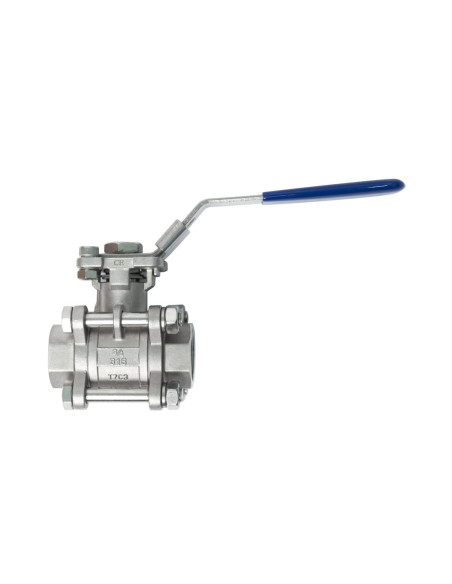

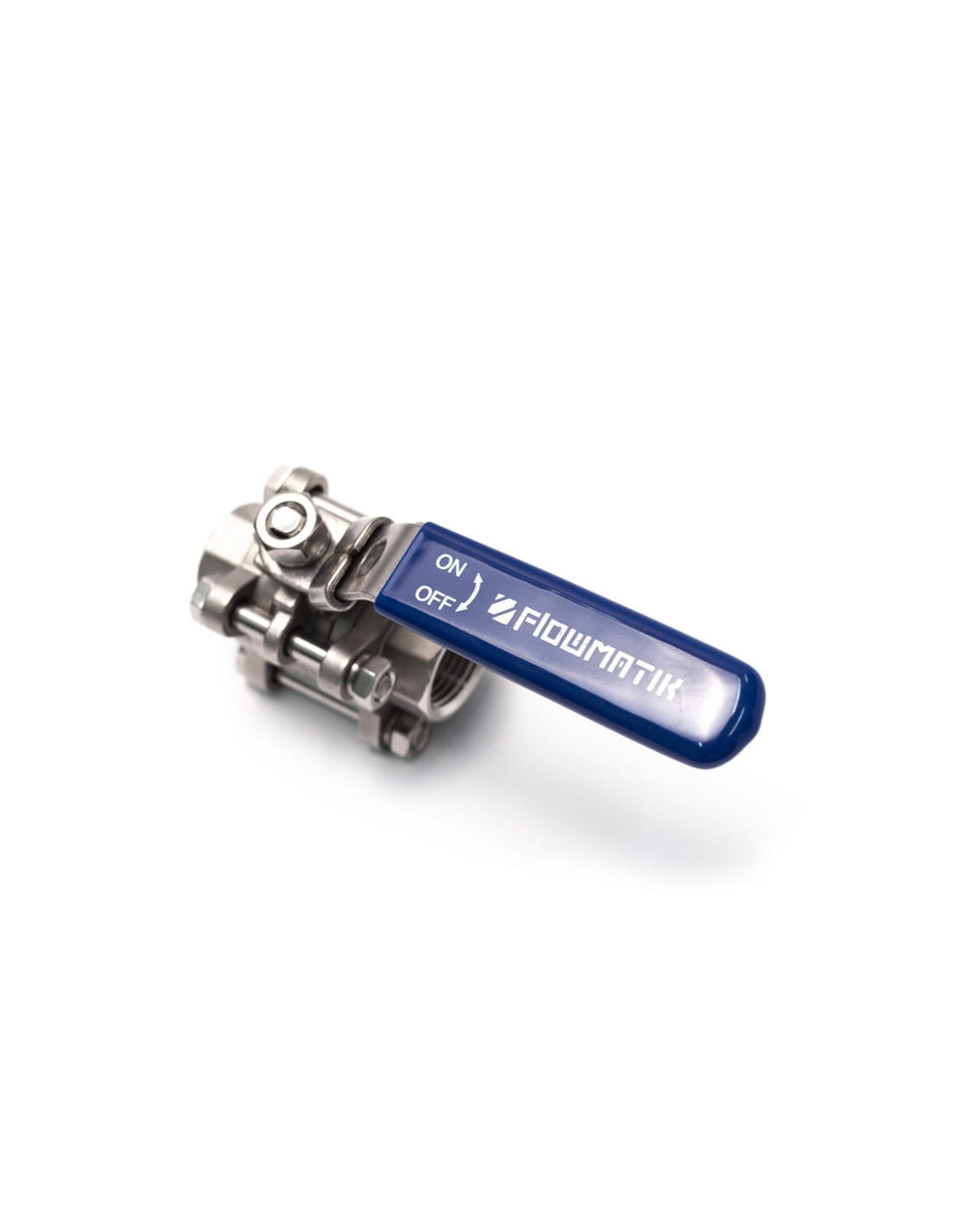

Zawór kulowy gwintowany Flowmatik R 1 1/4 GW, PN63 – wysokociśnieniowy zawór kulowy z płytą ISO5211
Zawór kulowy gwintowany Flowmatik R 1 1/4 GW, PN63 to solidny, 3-elementowy zawór wykonany z wysokiej jakości stali nierdzewnej AISI 316, który idealnie sprawdza się w wymagających instalacjach przemysłowych. Zastosowanie uszczelnień PTFE gwarantuje wysoką szczelność i odporność chemiczną, co sprawia, że ten zawór doskonale nadaje się do pracy z agresywnymi mediami.
Najważniejsze cechy i zalety zaworu kulowego Flowmatik 1 1/4"
- Wytrzymałość na wysokie ciśnienie robocze – maksymalnie 63 bar (PN63), co umożliwia pracę w najbardziej wymagających warunkach przemysłowych.
- Odporność na korozję dzięki korpusowi i kuli ze stali nierdzewnej AISI 316, co zapewnia długą żywotność nawet w agresywnych środowiskach chemicznych.
- Szeroki zakres zastosowań – zawór znajduje zastosowanie w rurociągach przemysłowych, m.in. w branżach: chemicznej, spożywczej, farmaceutycznej, energetycznej, wodociągowej, kanalizacyjnej i stoczniowej.
- Płynna obsługa – ergonomiczna rączka z powłoką z tworzywa sztucznego, łatwa w obsłudze i odporna na warunki zewnętrzne.
- Trwałe i pewne uszczelnienie – PTFE zapewnia doskonałą szczelność oraz odporność na szeroką gamę substancji chemicznych.
- Płyta montażowa ISO5211 umożliwia szybki montaż siłownika automatyki bez konieczności przeróbek.
- Bezpieczeństwo użytkowania – blokada rączki zapobiegająca przypadkowej zmianie położenia zaworu.
Typowe zastosowania zaworu kulowego ze stali nierdzewnej AISI 316
Zawór kulowy gwintowany Flowmatik doskonale sprawdza się w instalacjach wodnych i przemysłowych, a także w układach przesyłu cieczy i gazów (zarówno korozyjnych, jak i niekorozyjnych). Przeznaczony jest do rurociągów, w których wymagana jest odporność na ciśnienie, szczelność oraz długotrwała niezawodność. Powszechnie wykorzystywany w:
- Instalacjach chemicznych i petrochemicznych – wysoka odporność na media agresywne.
- Przemyśle spożywczym i farmaceutycznym – materiał dopuszczony do kontaktu z mediami o wysokich wymaganiach czystościowych.
- Systemach wodociągowych i kanalizacyjnych – duża odporność na korozję i szczelność.
- Instalacjach energetycznych i układach chłodzenia.
- Systemach stoczniowych oraz hutniczych.
Zawór kulowy z blokadą i płytą ISO – bezpieczeństwo oraz automatyka
Dzięki konstrukcji z płytą ISO5211 możliwy jest łatwy montaż siłownika elektrycznego lub pneumatycznego, co pozwala wykorzystać zawór w systemach automatyki przemysłowej oraz zdalnego sterowania przepływem. Blokada rączki dodatkowo wpływa na bezpieczeństwo użytkowania, zapobiegając przypadkowemu przestawieniu zaworu.
Zawór nie jest przeznaczony do instalacji parowych ani próżniowych. Jego solidna konstrukcja oraz możliwość pracy w temperaturach do +180°C sprawiają, że jest to niezawodne rozwiązanie wszędzie tam, gdzie liczy się odporność, uniwersalność i wysoka szczelność.
