Dane techniczne
| Charakterystyka wejść | według IEC 61131-2, typ 3 |
| Ciśnienie robocze | 3 - 8 bar |
| Design features | Bezpieczna pozycja – wyjście pneumatyczne 4 odpowietrzone, Bezpieczna pozycja – wyjście pneumatyczne 2 zasilone |
| Dopuszczalna średnica kabla | 7 – 13 mm, przyłącze elektryczne 1 |
| Dopuszczenie | RCM Mark |
| Information on materials, cable connector | PA |
| Konstrukcja | Cyfrowy, pozycjoner elektropneumatyczny |
| Maks. długość kabla | 30 m dla przyłącza elektrycznego 1 |
| Maks. pobór prądu | od 600 mA |
| Materiał obudowy | Wzmocniony PC |
| Materiał okienka podglądu | PC |
| Materiał płyty podstawowej | Anodowanie, Stop aluminium |
| Materiał sprzęgła | Stal wysokostopowa, nierdzewn |
| Materiał śrub | Stal wysokostopowa, nierdzewn |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal wysokostopowa, nierdzewna |
| Materiał zaślepki | PA |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 50 l/min |
| Odporność na wibracje | Zgodnie z EN 60068-2-6, Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068- 2-27, Zgodnie z EN 60068-2-29 |
| Podłączenie elektryczne 1, funkcja | Zasilanie napięciem obciążenia, 3x wyjście cyfrowe, Wyjście analogowe, Wejście analogowe, 2x wejścia cyfrowe, Zasilanie elektryczne |
| Podłączenie elektryczne 1, liczba pinów/żył | od 14 |
| Podłączenie elektryczne 1, technologia podłączenia | Zaciski śrubowe |
| Podłączenie elektryczne 1, typ podłączenia | Listwa zaciskowa |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | G 1/8 |
| Przyłącze elektryczne 1, moment dokręcenia | od 0,6 Nm |
| Przyłącze elektryczne 1, przekrój przewodu | |
| Sposób montażu | Przy pomocy osprzętu |
| Stopień ochrony | IP65 |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -5 - 60 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Niezalecana praca na powietrzu olejonym |
| Waga produktu | od 970 g |
| Wejścia analogowe, błąd liniowości przy 25 °C | 0,5% |
| Wejścia analogowe, izolacja galwaniczna | Brak |
| Wejścia analogowe, odporność na przeciążenie | Tak |
| Wejścia analogowe, rozdzielczość | 16 bit |
| Wejścia analogowe, współczynnik temperaturowy | |
| Wejścia analogowe, zakres sygnału | 4 - 20 mA, 0 - 10 V, 0 - 20 mA |
| Wejścia cyfrowe, separacja galwaniczna | Tak, przez transoptor |
| Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wielkość strefy martwej | 0,5 - 10 % |
| Wyjścia analogowe, błąd liniowości przy 25 °C | 0,5% |
| Wyjścia analogowe, maks. rezystancja obciąż. | |
| Wyjścia analogowe, odporność na przeciążenia | Tak |
| Wyjścia analogowe, odporność na zwarcie | Tak |
| Wyjścia analogowe, rozdzielczość | 12 bit |
| Wyjścia analogowe, separacja galwaniczna | Brak |
| Wyjścia analogowe, współczynnik temperaturowy | |
| Wyjścia analogowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wyjścia analogowe, zakres sygnału | 4 - 20 mA |
| Wyjścia cyfrowe, prąd wyjściowy | 100 mA |
| Wyjścia cyfrowe, separacja elektryczna | Tak, przez transoptor |
| Wyjścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wyjścia cyfrowe, zabezpieczenie przed przeciążeniem | Tak |
| Wyjścia cyfrowe, zabezpieczenie przed zwarciem | Tak |
| Wyjście dwustanowe | 3 x PNP lub 3 x NPN, przełączaln |
| Wymiary B x L x H | 190 mm x 105 mm x 130 mm |
| Wyświetlacz | LCD-Display, 7-segment, Z podświetleniem tła |
| Względna wilgotność powietrza | 93% |
| Zasada pomiaru systemu pomiaru położenia | Potencjometr |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoH |
Pozycjoner elektropneumatyczny CMSX do siłowników dwustronnego działania – precyzja i niezawodność

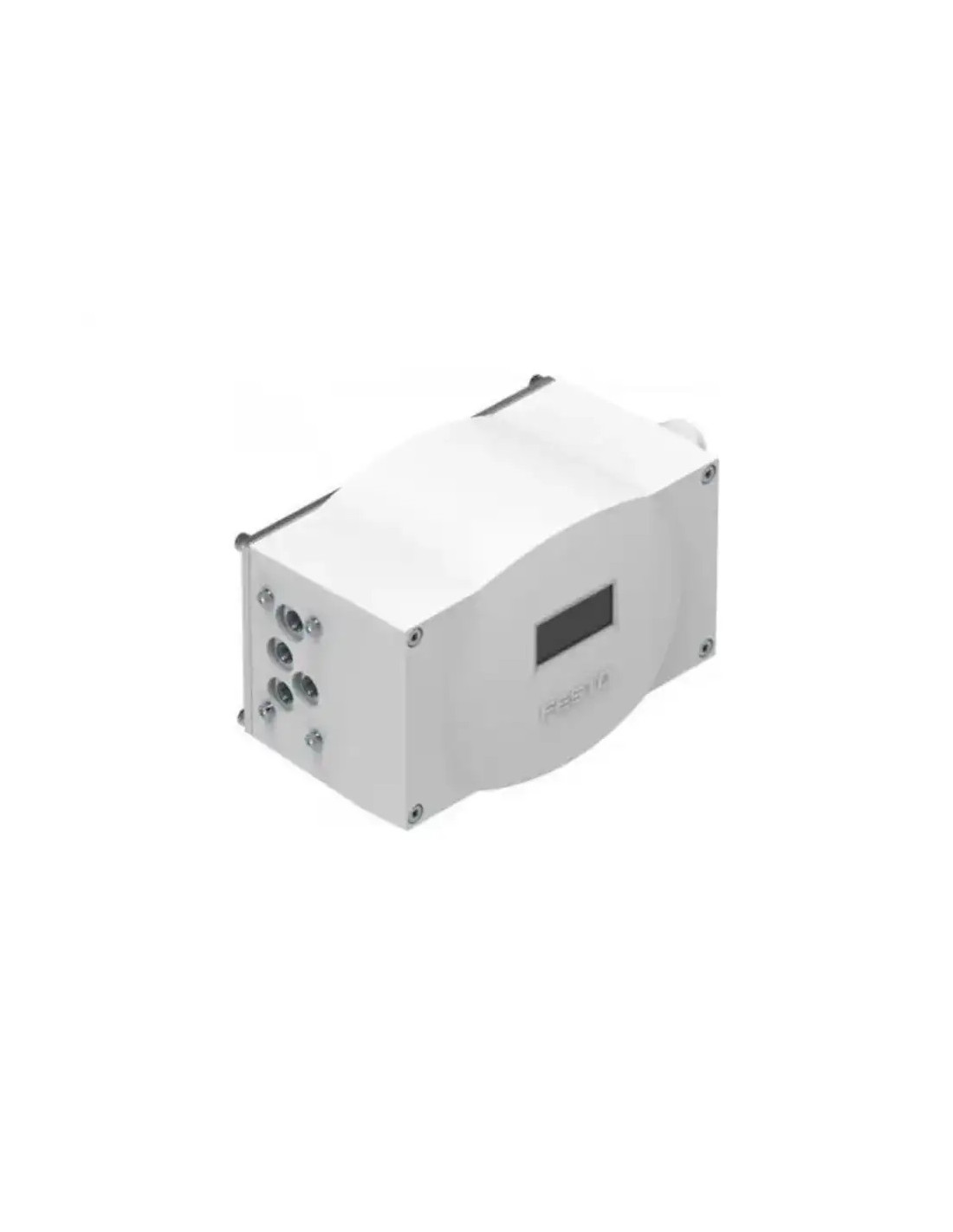

Pozycjoner elektropneumatyczny konfigurowalny CMSX z konsolą F05 i trzpieniem o średnicy 20 mm to zaawansowane rozwiązanie do precyzyjnego sterowania siłownikami o podwójnym działaniu. Wyposażony jest w nowoczesny wyświetlacz LCD z podświetleniem, co ułatwia obsługę oraz kontrolę parametrów pracy. Urządzenie sprawdzi się w wymagających aplikacjach przemysłowych, gdzie istotna jest dokładna regulacja położenia zaworów i napędów pneumatycznych.
Zastosowanie pozycjonera CMSX-SCUFD50A/F05-20
CMSX znajduje szerokie zastosowanie w branżach takich jak przemysł chemiczny, spożywczy, farmaceutyczny czy energetyczny. Doskonale sprawdzi się w automatyzacji procesów oraz wszędzie tam, gdzie niezbędne jest niezawodne sterowanie ruchem siłowników pneumatycznych. Urządzenie przeznaczone jest do pracy z podwójnymi siłownikami pneumatycznymi, umożliwiając płynną regulację położenia oraz sygnalizację krańcową.
Zalety technologiczne i funkcjonalność pozycjonera elektropneumatycznego
- Szeroki zakres zasilania i odporność środowiskowa – działanie w zakresie ciśnienia roboczego 3–8 bar oraz temperatur od -5 do 60°C umożliwia montaż nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP65 zapewnia wysoką odporność na pył i wilgoć.
- Kompatybilność sygnałów analogowych i cyfrowych – obsługa wejść i wyjść analogowych (4-20 mA, 0-10 V) oraz cyfrowych, separacja galwaniczna oraz możliwość konfiguracji wyjść PNP/NPN.
- Wyświetlacz LCD zapewniający czytelną prezentację danych oraz łatwą diagnostykę urządzenia.
- Materiały o wysokiej odporności: obudowa z wzmocnionego tworzywa PC, anodowana płyta podstawowa ze stopu aluminium oraz wysokostopowe, nierdzewne elementy montażowe.
- Możliwość montażu w dowolnej pozycji ułatwia integrację z istniejącymi instalacjami pneumatycznymi i armaturą.
- Zgodność z normami: certyfikaty RCM, CE, RoHS zapewniają bezpieczeństwo i zgodność z wymaganiami rynku europejskiego.
Typowe obszary zastosowań pozycjonera elektropneumatycznego
Pozycjoner CMSX doskonale sprawdza się w:
- Automatyce przemysłowej, gdzie wymagana jest precyzyjna regulacja pozycji siłowników, zaworów i przepustnic.
- Systemach zarządzania mediami roboczymi – sterowanie przepływem cieczy, gazów i mediów technologicznych.
- Stacjach uzdatniania wody i oczyszczalniach ścieków, gdzie kontrola i bezpieczeństwo procesu należą do kluczowych parametrów.
- Liniach produkcyjnych wymagających powtarzalności oraz kontroli pozycji w zautomatyzowanych gniazdach produkcyjnych.
Dlaczego warto stosować pozycjoner elektropneumatyczny CMSX?
Zaawansowana technologia, połączona z prostotą obsługi i możliwością precyzyjnej konfiguracji, sprawia, że pozycjoner CMSX umożliwia realizację nawet najbardziej wymagających aplikacji sterujących. Trwała konstrukcja, rozbudowane opcje sygnalizacji, zabezpieczenia przed przeciążeniem i błędami, a także zgodność z aktualnymi normami przemysłowymi – to fundamenty niezawodnego działania oraz długiej żywotności urządzenia.
CMSX Festo to gwarancja precyzyjnego sterowania siłownikami pneumatycznymi w nowoczesnych instalacjach automatyki przemysłowej.
