Dane techniczne
| Ciśnienie pracy | 6 Bar |
| Kąt obrotu | std 90° ( na zamówienie 120°,180°) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | DLS poz. 0°(-5°/+5°), poz. 90° (-25°/+5°) |
| Temperatura pracy | od -50°C do 70 °C |
| Wymiary przyłączeniowe elementów napędowych | NAMUR, gwint 1/8" do GT-92, 1/4" od GT-110 |
| Czas przesterowania | 0,158 sek. |

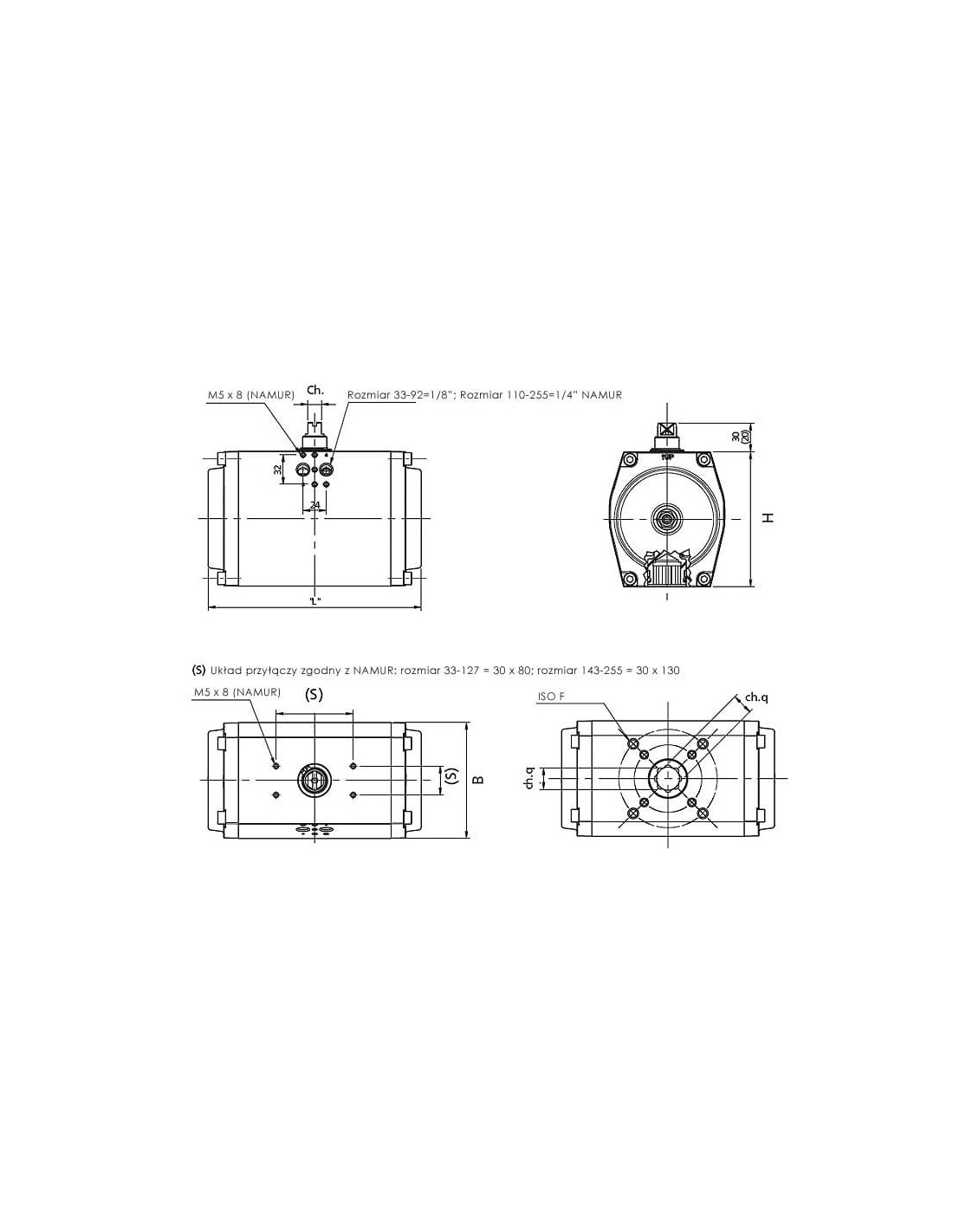

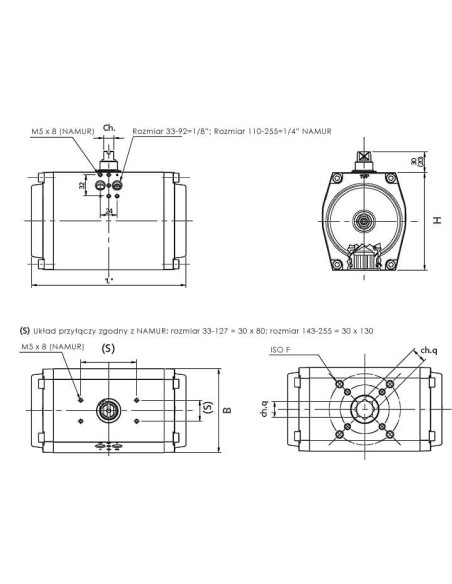

| B | 68,5 |
| CH | 10 |
| F | F03/F05 |
| H | 74 |
| L | 133 |
| Q | 14 |
Napęd pneumatyczny do zaworów ćwierćobrotowy GT-52 F03-F05 – podwójnego działania
Napęd pneumatyczny ćwierćobrotowy GT-52 o momencie obrotowym 23 Nm przy 6 barach to niezawodne i wydajne rozwiązanie przeznaczone do automatyzacji zaworów przemysłowych. Konstrukcja napędu pozwala na precyzyjne sterowanie zaworami w instalacjach przemysłowych, wodnych, gazowych oraz wszędzie tam, gdzie wymagana jest szybka i bezawaryjna praca siłownika.
Najważniejsze zalety pneumatycznego napędu podwójnego działania GT-52
- Możliwość pracy w szerokim zakresie temperatur od -50°C do 70°C zapewnia uniwersalność zastosowania, nawet w ekstremalnych warunkach środowiskowych.
- Wytrzymała konstrukcja oparta na normach NAMUR oraz ISO F umożliwia łatwą integrację z różnymi typami zaworów oraz dodatkowymi akcesoriami automatyki.
- Precyzyjna regulacja kąta obrotu – standardowy kąt pracy 90° z możliwością zamówienia wersji 120° lub 180°, a regulacja pozycji końcowych pozwala na dostosowanie do niestandardowych aplikacji.
- Bardzo szybkie przesterowanie – czas cyklu wynoszący zaledwie 0,158 s umożliwia natychmiastową reakcję instalacji, co jest kluczowe w systemach wymagających dużej dynamiki działania.
- Montaż wskaźnika optycznego oraz wyłączników krańcowych – zapewnia pełną kontrolę i monitorowanie położenia napędu.
Zastosowania napędu pneumatycznego GT-52 do zaworów
Napęd pneumatyczny ćwierćobrotowy podwójnego działania GT-52 sprawdza się zarówno w branży przemysłowej, jak i wodociągowej, gazowej, ciepłowniczej oraz spożywczej. Jest dedykowany do automatyzacji zaworów kulowych, motylkowych oraz innych zaworów wymagających solidnego i szybkiego sterowania. Konstrukcja kompatybilna z mocowaniem F03/F05 oraz wałem napędowym Q14 umożliwia uniwersalne zastosowanie w różnych typach armatury.
- Systemy automatyki przemysłowej
- Sterowanie instalacjami gazowymi i wodociągowymi
- Układy ciepłownicze oraz HVAC
- Przemysł spożywczy i chemiczny
- Stacje uzdatniania wody i oczyszczalnie ścieków
Możliwości integracji i kompatybilność napędu pneumatycznego GT-52
Standard NAMUR oraz mocowanie F03/F05 gwarantują szybką zabudowę na popularnych zaworach. Przyłącza gwintowane 1/8" umożliwiają wygodne podłączenie zasilania powietrzem, a opcja rozbudowy o wyłączniki krańcowe oraz wskaźniki optyczne pozwala na wdrożenie systemów zdalnego monitoringu i sterowania.
Napęd GT-52 to sprawdzony wybór dla aplikacji wymagających niezawodności, precyzji oraz wysokiego poziomu bezpieczeństwa technicznego.
