Dane techniczne
| Ciśnienie pracy | 6 Bar |
| Kąt obrotu | std 90° ( na zamówienie 120°,180°) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | DLS poz. 0°(-5°/+5°), poz. 90° (-25°/+5°) |
| Temperatura pracy | od -50°C do 70 °C |
| Wymiary przyłączeniowe elementów napędowych | NAMUR, gwint 1/8" do GT-92, 1/4" od GT-110 |
| Czas przesterowania | 0,45 sek. |

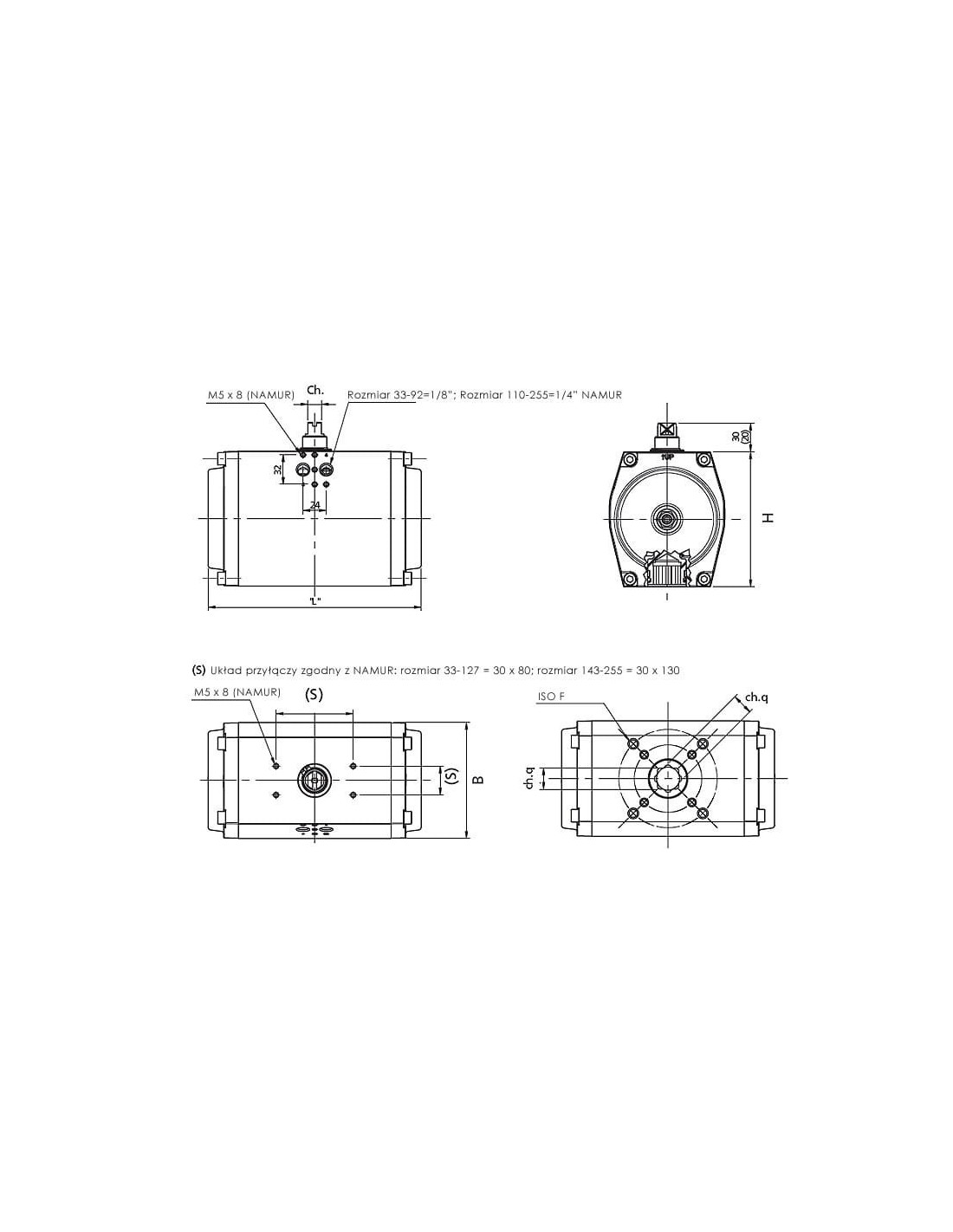

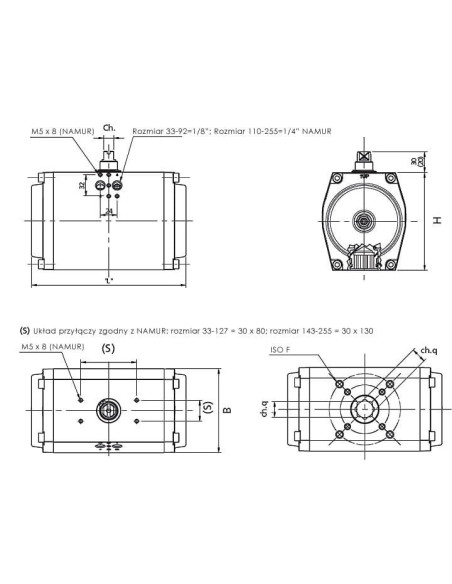

| B | 61,5 |
| CH | 9 |
| F | F03/F05 |
| H | 65 |
| L | 116 |
| Q | 9 |
Napęd pneumatyczny do zaworów ćwierćobrotowy podwójnego działania F03-F05 14Nm/6 bar Q9 – zastosowanie i funkcjonalność
Napęd pneumatyczny do zaworów ćwierćobrotowy F03-F05 14Nm/6 bar, o kodzie produktu GT-43/9, to precyzyjne urządzenie przeznaczone do automatyzacji sterowania przepływem mediów w instalacjach przemysłowych. Dzięki podwójnemu działaniu zapewnia szybkie oraz niezawodne otwieranie i zamykanie zaworów kulowych i motylkowych, osiągając moment obrotowy 14 Nm przy ciśnieniu roboczym 6 bar.
Najważniejsze zalety napędu pneumatycznego do zaworów F03-F05
- Ćwierćobrotowe sterowanie – zapewnia precyzyjne pozycjonowanie zaworu w zakresie 90°, z możliwością regulacji kąta do 120° lub 180° (na zamówienie).
- Wytrzymałość i niezawodność – szeroki zakres temperatury pracy od -50°C do 70°C pozwala na funkcjonowanie w ekstremalnych warunkach przemysłowych.
- Kompaktowa konstrukcja – wymiary umożliwiają łatwą integrację z istniejącymi układami oraz optymalne wykorzystanie przestrzeni montażowej.
- Szybki czas przesterowania – wynoszący zaledwie 0,45 sekundy, co jest istotne w aplikacjach wymagających błyskawicznej reakcji.
- Standard montażowy NAMUR – kompatybilność z popularnymi rozwiązaniami akcesoriów automatyzacyjnych, co umożliwia montaż wyłączników krańcowych oraz innych modułów sterujących.
- Regulacja kąta skoku – funkcja ta umożliwia precyzyjne ustawienie pozycji początkowej oraz końcowej zaworu, dostosowując pracę napędu do specyficznych wymogów instalacji.
Możliwości wykorzystania i typowe zastosowania napędu pneumatycznego do zaworów
Napęd pneumatyczny GT-43/9 jest szeroko stosowany w automatyce przemysłowej, branży spożywczej, chemicznej, farmaceutycznej, energetyce oraz w systemach uzdatniania wody. Jego konstrukcja umożliwia obsługę zaworów kulowych oraz motylkowych, wykorzystywanych w instalacjach rurociągowych transportujących wodę, parę, gazy techniczne czy media agresywne chemicznie. Podwójne działanie siłownika zwiększa bezpieczeństwo pracy i pozwala na szybkie przywracanie przepływu lub jego zamknięcie w sytuacjach awaryjnych.
Zastosowanie napędu pneumatycznego F03-F05 pozwala na efektywne zautomatyzowanie procesów, poprawę precyzji sterowania przepływem oraz wydłużenie żywotności armatury. Kompatybilność z normą NAMUR oraz możliwość rozbudowy o optyczny wskaźnik położenia lub wyłącznik krańcowy sprawiają, że jest to jedna z najwszechstronniejszych opcji w dziedzinie automatyki zaworowej.
Dlaczego warto wybrać napęd pneumatyczny GT-43/9?
- Bezawaryjna praca w trudnych warunkach środowiskowych
- Możliwość personalizacji kąta obrotu zaworu
- Konstrukcja zgodna ze standardami przemysłowymi
- Szybki i łatwy montaż w systemach automatyzacji
- Wysoki poziom bezpieczeństwa i precyzji sterowania
Produkt polecany do profesjonalnych zastosowań przemysłowych, gdzie wymagana jest powtarzalność, niezawodność oraz precyzyjne sterowanie zaworami w cyklach automatycznych.
