Dane techniczne
| Ciśnienie pracy | 6 Bar |
| Kąt obrotu | std 90° ( na zamówienie 120°,180°) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | DLS poz. 0°(-5°/+5°), poz. 90° (-25°/+5°) |
| Temperatura pracy | od -50°C do 70 °C |
| Wymiary przyłączeniowe elementów napędowych | NAMUR, gwint 1/8" do GT-92, 1/4" od GT-110 |
| Czas przesterowania | 0,45 sek. |

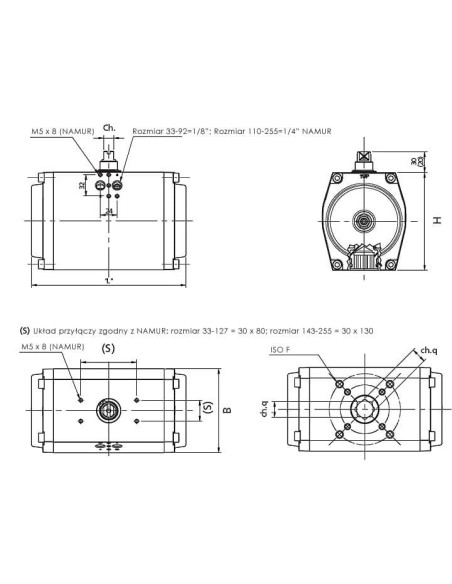

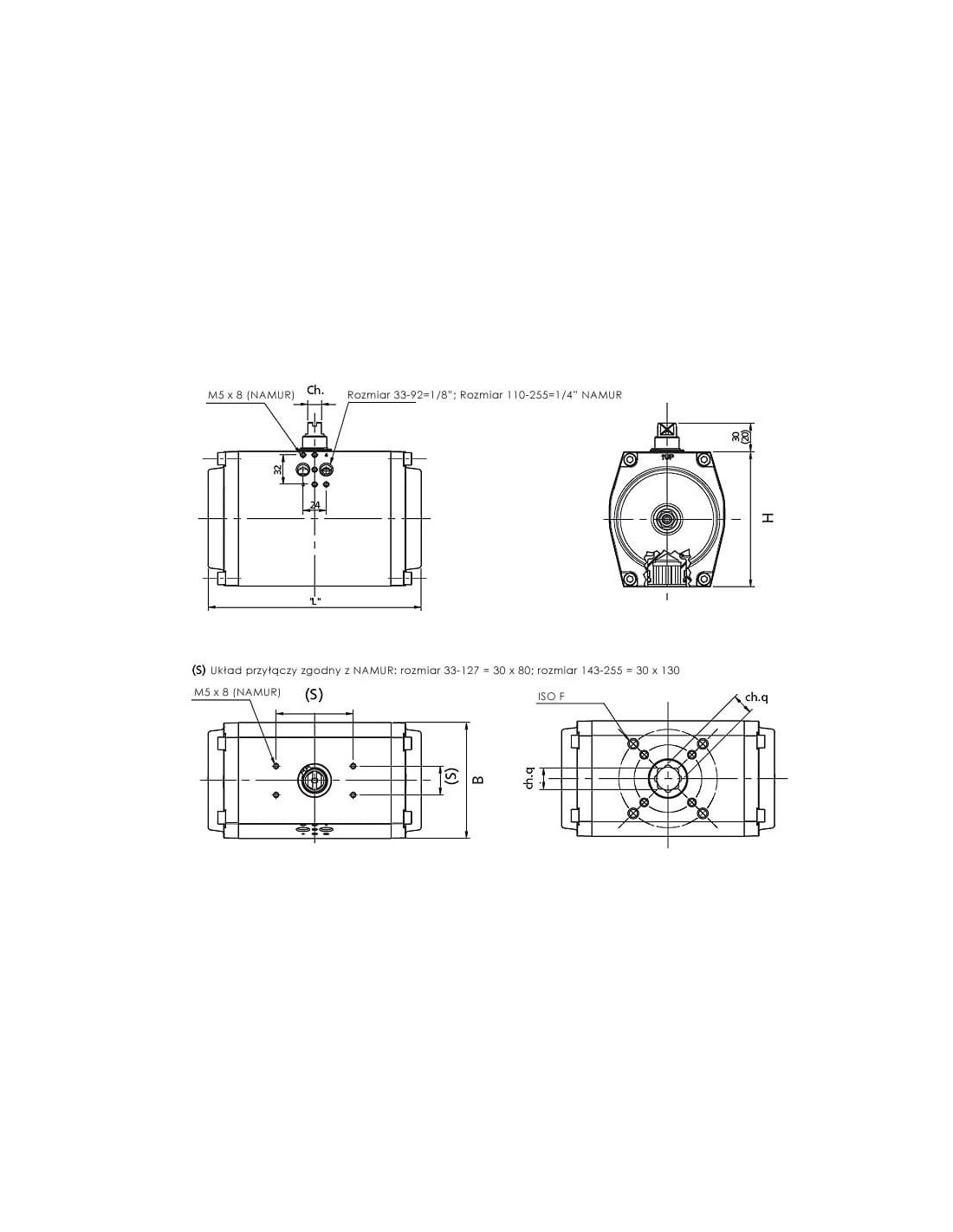

| B | 61,5 |
| CH | 10 |
| F | F03/F05 |
| H | 65 |
| L | 116 |
| Q | 11 |
Napęd pneumatyczny do zaworów ćwierćobrotowy podwójnego działania F03-F05 14 Nm/6 bar – zastosowanie i funkcjonalność
Napęd pneumatyczny do zaworów ćwierćobrotowy podwójnego działania o kodzie GT-43/11 to niezawodne rozwiązanie przeznaczone do precyzyjnego sterowania zaworami w różnorodnych instalacjach przemysłowych. Cechuje się wysoką jakością wykonania, odpornością na skrajne warunki środowiskowe oraz uniwersalnością montażu. Dzięki kompaktowej konstrukcji oraz standardowi przyłączeniowemu NAMUR urządzenie zapewnia intuicyjną integrację z armaturą oraz automatyką przemysłową.
Zalety napędu pneumatycznego do zaworów F03-F05
- Szybkie i precyzyjne przesterowanie – czas przesterowania wynosi zaledwie 0,45 sekundy, co pozwala na dynamiczną pracę układów automatyki.
- Regulacja kąta skoku: możliwość dostosowania położenia kątowego (od -5° do +5° przy 0° oraz od -25° do +5° przy 90°) zwiększa elastyczność w dopasowywaniu napędu do konkretnych zastosowań.
- Odporność na warunki środowiskowe – szeroki zakres temperatur pracy od -50°C do 70°C umożliwia eksploatację w trudnych warunkach przemysłowych.
- Wersje kątowe: standardowy kąt obrotu 90°, z opcją zamówienia wersji o kącie 120° lub 180° dla nietypowych aplikacji.
- Łatwość montażu: przyłącza zgodne z NAMUR ułatwiają integrację z wyłącznikami krańcowymi oraz innymi elementami automatyki.
Typowe zastosowania napędów pneumatycznych GT-43/11
Napędy pneumatyczne do zaworów znajdują szerokie zastosowanie w różnych branżach, takich jak:
- Przemysł chemiczny – automatyzacja dozowania mediów oraz sterowanie zaworami procesowymi, gdzie wymagana jest precyzja i niezawodność.
- Branża spożywcza – obsługa zaworów w liniach produkcyjnych oraz zapewnienie wysokiego poziomu higieny i bezpieczeństwa produkcji.
- Gospodarka wodno-ściekowa – zdalne sterowanie przepływem cieczy w systemach wodno-kanalizacyjnych oraz oczyszczalniach ścieków.
- Energetyka i ciepłownictwo – sterowanie obiegiem medium w instalacjach przesyłowych oraz na stacjach redukcyjnych ciśnienia.
- Automatyka przemysłowa – elementy systemów sterowania zaworami kulowymi, motylkowymi i innymi zaworami ćwierćobrotowymi.
Możliwości konfiguracji i dodatkowe opcje
Napęd pneumatyczny GT-43/11 może być wyposażony w optyczny wskaźnik położenia oraz wyłącznik krańcowy, co znacząco ułatwia kontrolę pracy zaworu. Wymiary przyłączy umożliwiają bezproblemową integrację z szeroką gamą urządzeń peryferyjnych, dzięki standardom F03/F05 oraz NAMUR. Konstrukcja pozwala na łatwe serwisowanie i wymianę podzespołów, co dodatkowo wydłuża żywotność urządzenia.
