Dane techniczne
| Ciśnienie pracy | 6 Bar |
| Kąt obrotu | std 90° ( na zamówienie 120°,180°) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | DLS poz. 0°(-5°/+5°), poz. 90° (-25°/+5°) |
| Temperatura pracy | od -50°C do 70 °C |
| Wymiary przyłączeniowe elementów napędowych | NAMUR, gwint 1/8" do GT-92, 1/4" od GT-110 |
| Czas przesterowania | 0,600 sek. |

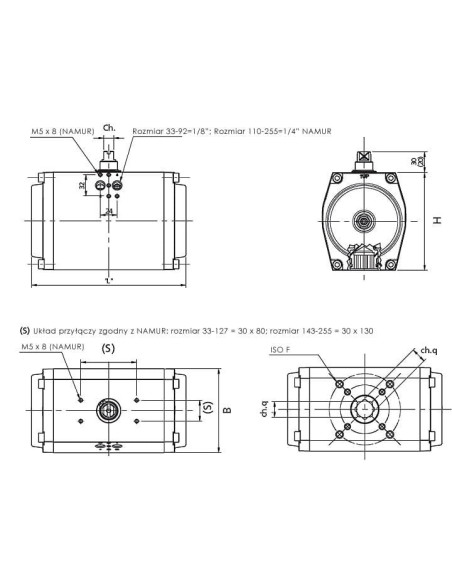

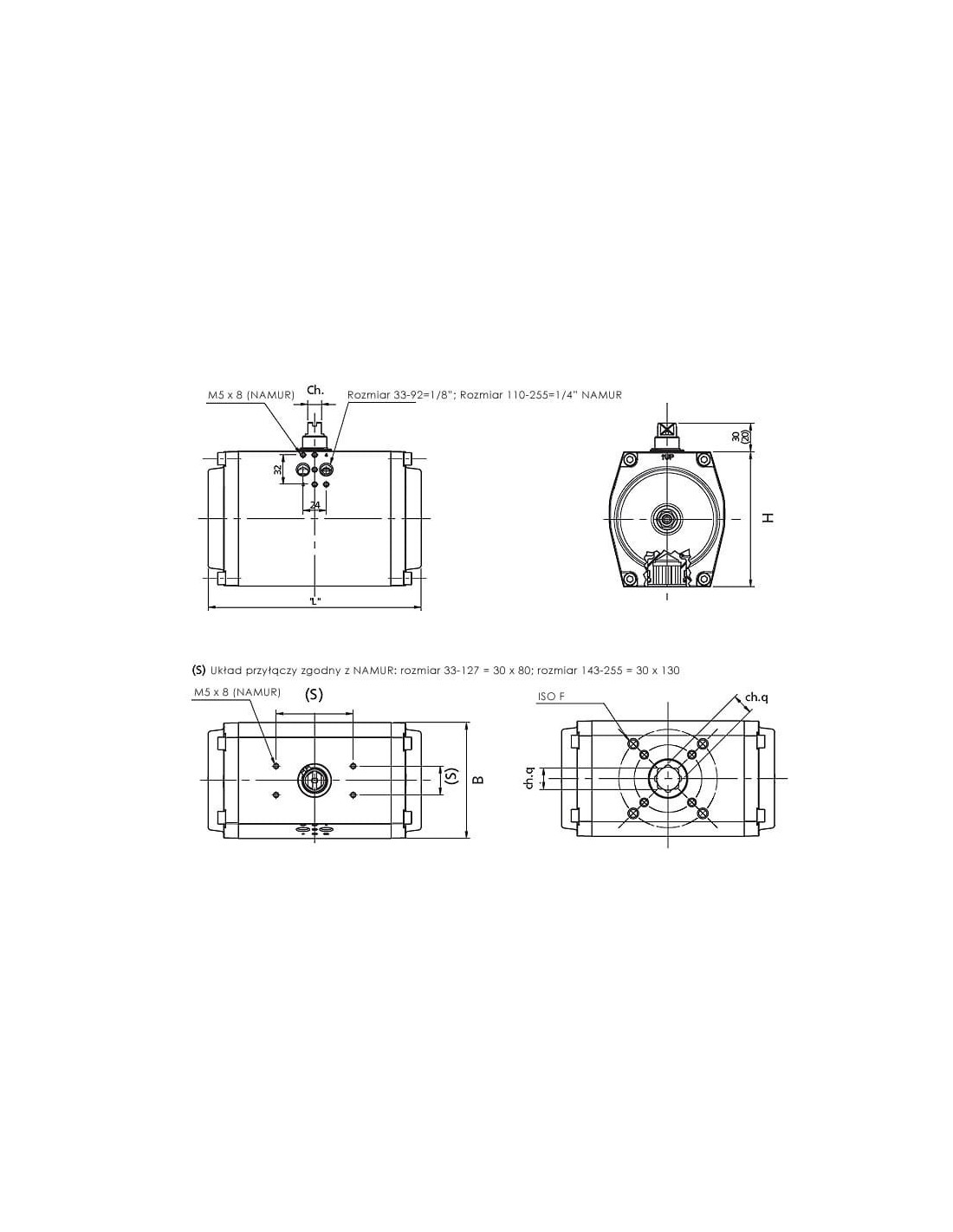

| B | 120 |
| CH | 14 |
| F | F07/F10 |
| H | 140 |
| L | 291 |
| Q | 22 |
Napęd pneumatyczny do zaworów ćwierćobrotowy F07-F10 – Zastosowanie i zalety
Napęd pneumatyczny podwójnego działania typu F07-F10, oferujący moment obrotowy 258 Nm przy ciśnieniu roboczym 6 bar, to rozwiązanie dedykowane precyzyjnemu sterowaniu zaworami przemysłowymi. Dzięki swojej konstrukcji urządzenie idealnie sprawdzi się zarówno w automatyzacji przepływu mediów, jak i w systemach armatury przemysłowej wymagających szybkiego oraz niezawodnego otwierania i zamykania zaworów.
Pneumatyczny napęd ćwierćobrotowy – Typowe zastosowania
Urządzenie o kompaktowej budowie i standardowych wymiarach przyłączeniowych umożliwia szerokie zastosowanie w instalacjach takich jak:
- automatyka procesowa (chemia, petrochemia, energetyka)
- systemy uzdatniania wody i oczyszczalnie ścieków
- przemysł spożywczy i farmaceutyczny
- instalacje sprężonego powietrza oraz gazów technicznych
- systemy przeciwpożarowe i instalacje HVAC
Zalety napędu pneumatycznego F07-F10
Wytrzymała konstrukcja i długi okres eksploatacji, nawet w trudnych warunkach środowiskowych (zakres temperatur od -50°C do +70°C), gwarantują bezawaryjną pracę przez długi czas. Istotną cechą napędu jest także możliwość zamontowania wskaźnika optycznego oraz opcjonalnych wyłączników krańcowych, co przekłada się na wyższą kontrolę i bezpieczeństwo eksploatacji.
Modułowa budowa z przyłączami zgodnymi z NAMUR oraz standardem ISO F zapewnia łatwą integrację z różnymi typami zaworów i systemów sterowania. Sterowanie kątem obrotu z regulacją zapewnia precyzyjne dopasowanie pozycji zaworu do wymogów procesu.
Charakterystyka napędu – kluczowe rozwiązania techniczne
- Podwójne działanie – szybkie i precyzyjne sterowanie ruchem zaworu w obu kierunkach
- Kompaktowa zabudowa – idealna do montażu w ograniczonych przestrzeniach
- Szybki czas reakcji – czas przesterowania wynoszący zaledwie 0,6 sekundy
- Możliwość regulacji kąta obrotu (standard 90°, opcjonalnie 120° lub 180°)
- Uniwersalne przyłącza – zgodność z systemem NAMUR oraz gwintami 1/8" i 1/4"
- Solidne wykonanie – odporność na czynniki agresywne i skrajne temperatury
Wydajność i niezawodność w automatyce przemysłowej
Dzięki zastosowaniu napędu pneumatycznego F07-F10 możliwe jest efektywne sterowanie zaworami w różnorodnych aplikacjach przemysłowych. Automatyzacja procesów technologicznych przy użyciu tego typu napędów przekłada się na zwiększoną efektywność, bezpieczeństwo oraz obniżenie kosztów eksploatacji.
