Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Temperatura medium | -10 do +180°C |
| Temperatura otoczenia | -10 do +80°C |
| Ciśnienie robocze | max. 16 bar |
| Uszczelnienia | PTFE |
| Korpus napędu | Stal nierdzewna AISI 304 |
| Tłok | Aluminium |
| DN | 20 |
| Otwór | 18 mm |
| Lepkość | 600 cSt |
| Kv | 7,6 m3/h |
| Rozmiar siłownika | 50 mm |
| K | 132 |
| Ø | 1/8" |
| R | 33 |
| T | 16 |
| Przyłącze | G 3/4" |
| Max. ciśnienie sterujące | 14 bar |
| A | 140 |
| C | 60 |
| L | 75 |

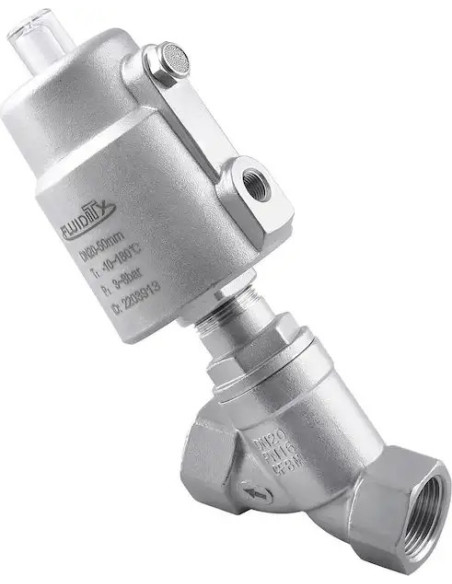

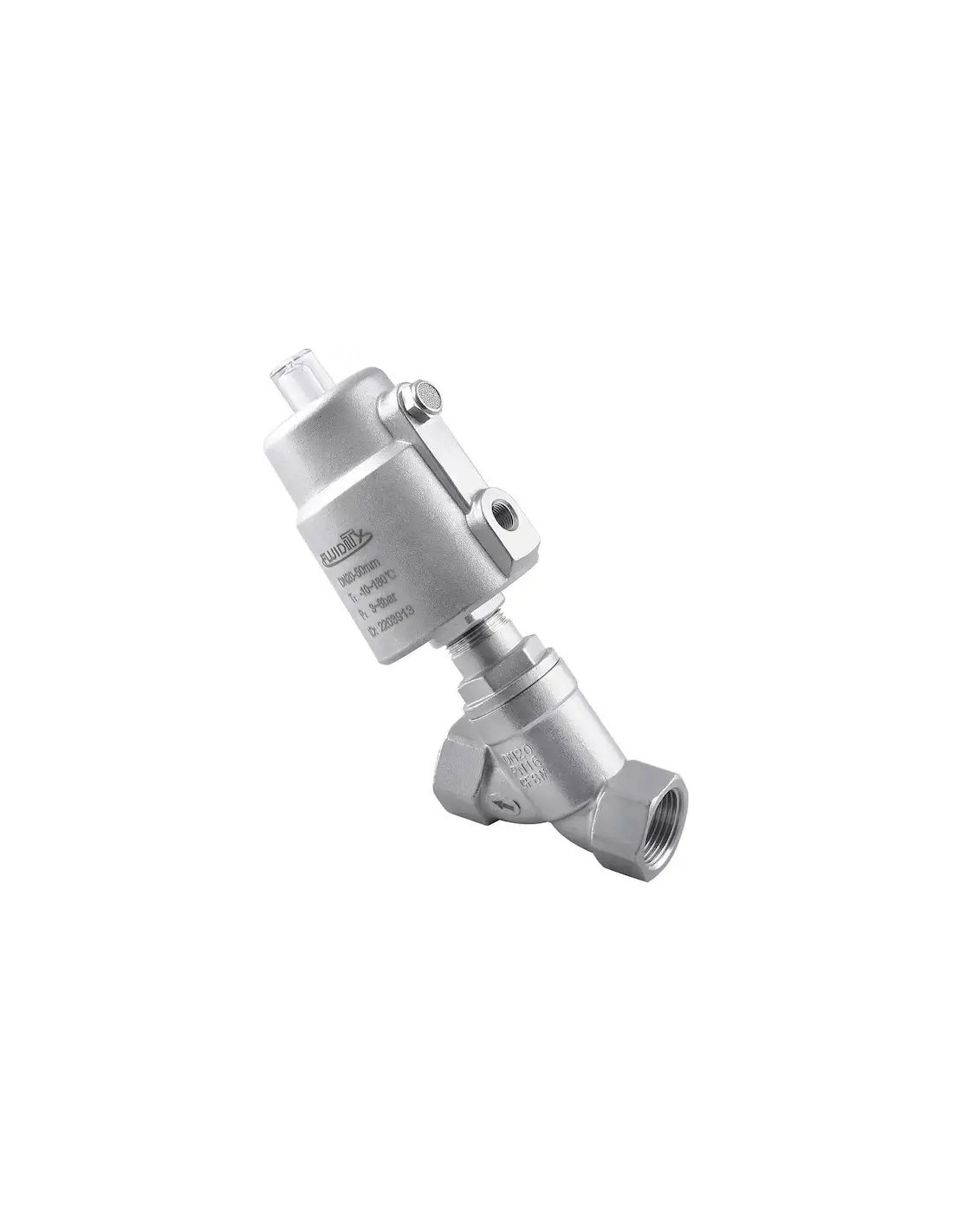

Zawór grzybkowy skośny 2/2 NC G 3/4 GW sterowany pneumatycznie DN20 – zastosowanie i właściwości
Zawór grzybkowy skośny 2/2 NC G 3/4 GW sterowany pneumatycznie, o numerze katalogowym X1Y0710500, to wytrzymały i niezawodny element armatury przemysłowej, przeznaczony do zastosowań w systemach automatyki przemysłowej. Stanowi doskonałe rozwiązanie w aplikacjach, w których wymagane jest szybkie i szczelne odcięcie przepływu mediów ciekłych lub gazowych pod wysokim ciśnieniem. Zawór działa w zakresie ciśnienia do 14 barów oraz dla temperatur medium od -10°C do +180°C, co pozwala na wszechstronne wykorzystanie w wymagających środowiskach produkcyjnych.
Wytrzymały zawór pneumatyczny ze stali nierdzewnej AISI 316 – odporność na korozję i agresywne media
Korpus zaworu wykonany ze stali nierdzewnej AISI 316 gwarantuje wysoką odporność na korozję oraz działanie agresywnych substancji chemicznych, dzięki czemu urządzenie sprawdza się w branży spożywczej, chemicznej, farmaceutycznej oraz w instalacjach wodnych i parowych. Dodatkowo, siłownik o średnicy 50 mm oraz korpus napędu wykonany z AISI 304 wydłużają żywotność urządzenia nawet w trudnych warunkach eksploatacji. Uszczelnienia z PTFE zapewniają niezawodną szczelność i odporność na wysokie temperatury.
Zawór grzybkowy pneumatyczny DN20 – uniwersalne zastosowania
- Automatyka przemysłowa – do precyzyjnego sterowania przepływem cieczy i gazów.
- Instalacje pary wodnej i ciepłownicze – do sterowania przepływem gorącej wody lub pary pod wysokim ciśnieniem.
- Przemysł spożywczy i farmaceutyczny – do obsługi mediów wymagających zachowania wysokiej czystości i odporności chemicznej.
- Systemy sprężonego powietrza oraz różnorodne instalacje przemysłowe, w których liczy się niezawodność i szczelność zaworu.
Najważniejsze zalety zaworu grzybkowego pneumatycznego 2/2 NC G 3/4 GW DN20
- Możliwość pracy w szerokim zakresie temperatur i ciśnień – od -10°C do +180°C oraz do 14 bar ciśnienia sterującego.
- Wysoka odporność na korozję dzięki zastosowaniu stali nierdzewnej klasy AISI 316 oraz 304.
- Szybka i pewna reakcja dzięki pneumatycznemu siłownikowi fi 50 mm.
- Szerokie zastosowanie w różnych gałęziach przemysłu, w tym w branżach wymagających wysokich standardów higienicznych.
- Minimalna konserwacja oraz łatwa integracja z systemami automatyki.

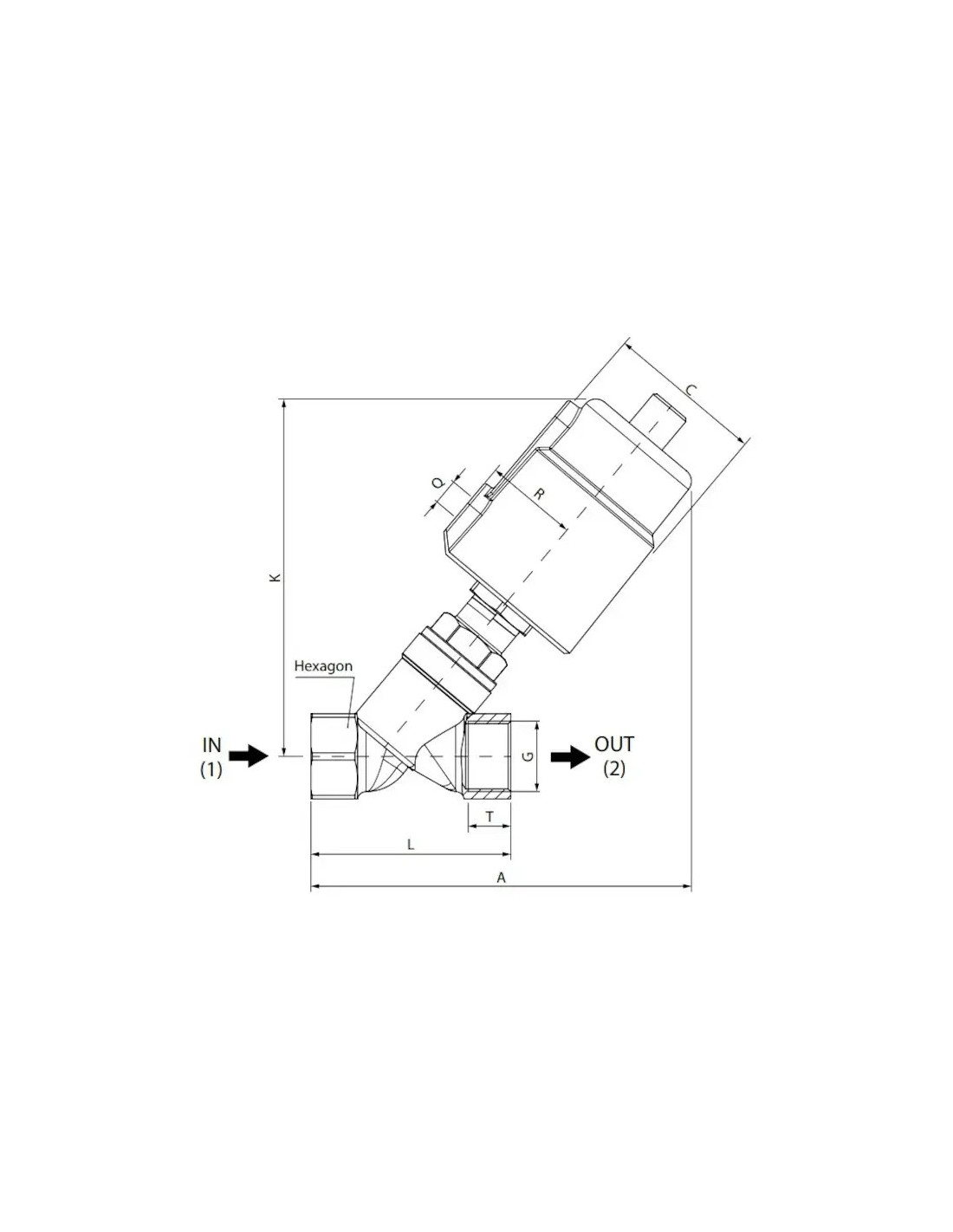

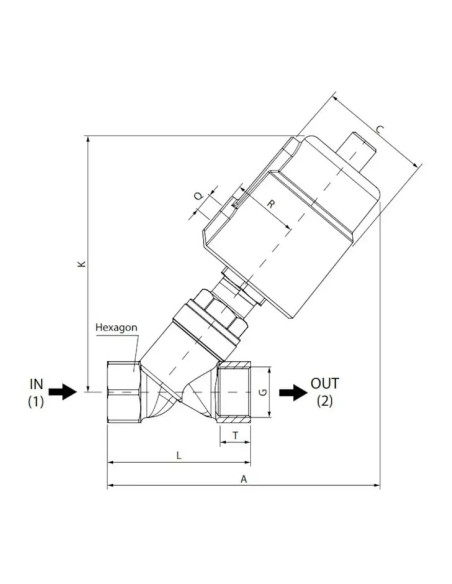

Pneumatyczny zawór kątowy DN20 – schemat i montaż
Przemyślana konstrukcja zaworu grzybkowego skośnego oraz jego uniwersalne wymiary (DN20, G 3/4’’) umożliwiają łatwy montaż zarówno w nowych, jak i modernizowanych instalacjach. Wytrzymała budowa sprawia, że jest to długoterminowe rozwiązanie, zapewniające ciągłość pracy systemu oraz wysoką niezawodność działania w każdych warunkach.
