Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Temperatura medium | -10 do +180°C |
| Temperatura otoczenia | -10 do +80°C |
| Ciśnienie robocze | max. 16 bar |
| Uszczelnienia | PTFE |
| Korpus napędu | Stal nierdzewna AISI 304 |
| Tłok | Aluminium |
| DN | 25 |
| Otwór | 24 mm |
| Lepkość | 600 cSt |
| Kv | 15,8 m3/h |
| Rozmiar siłownika | 63 mm |

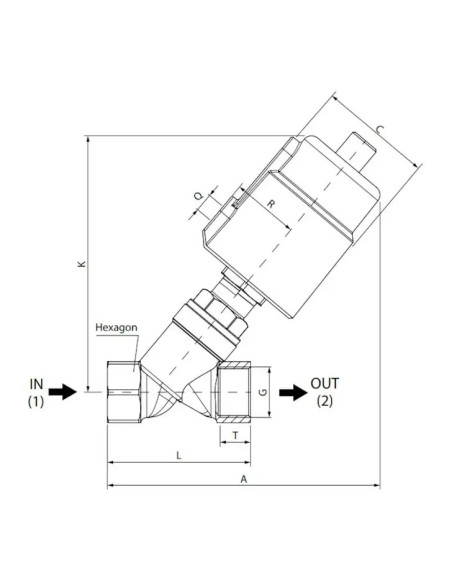

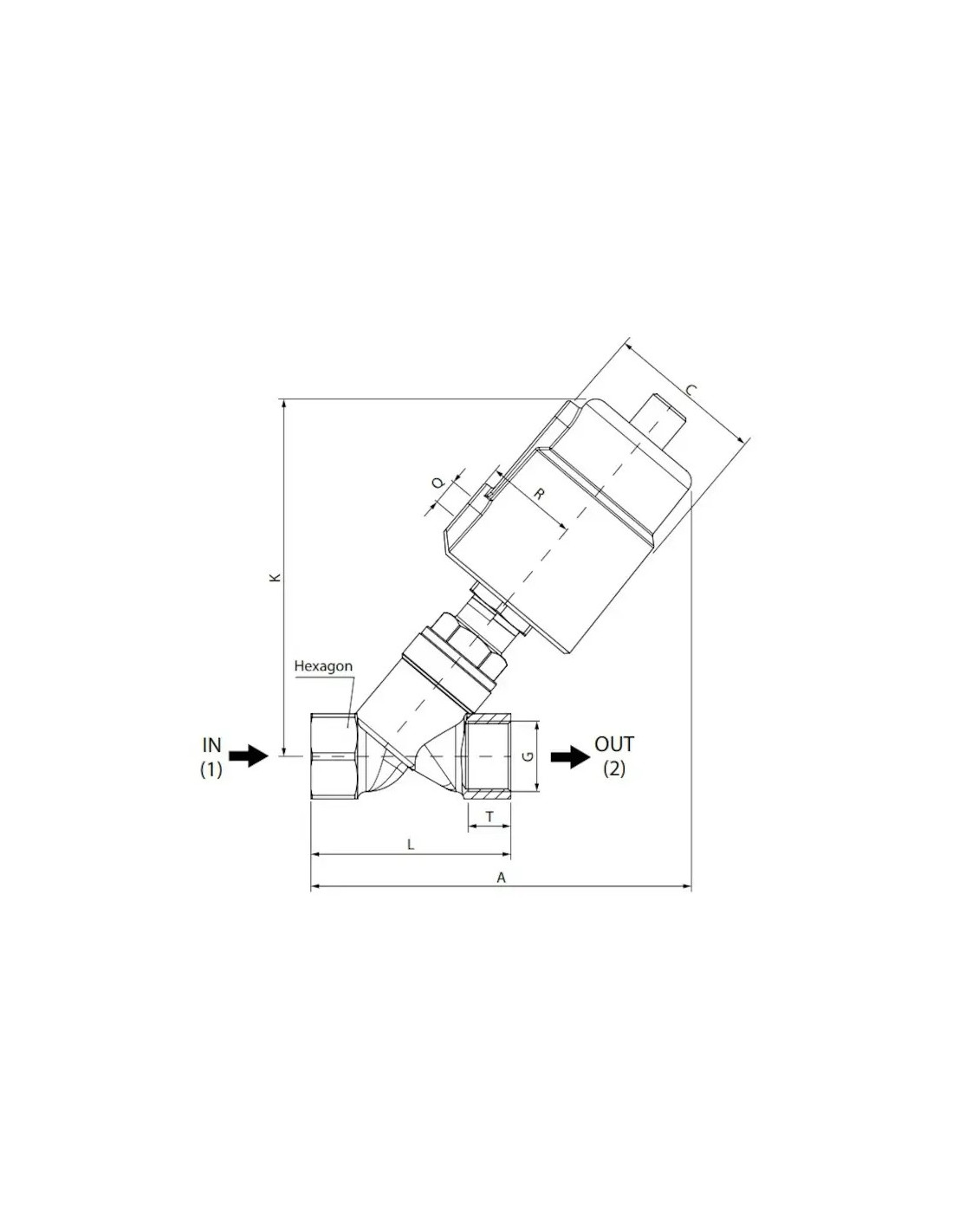

| K | 162 |
| Ø | 1/8" |
| R | 41 |
| T | 17 |
| Przyłącze | G 1" |
| Max. ciśnienie sterujące | 13 bar |
| A | 172 |
| C | 75 |
| L | 90 |

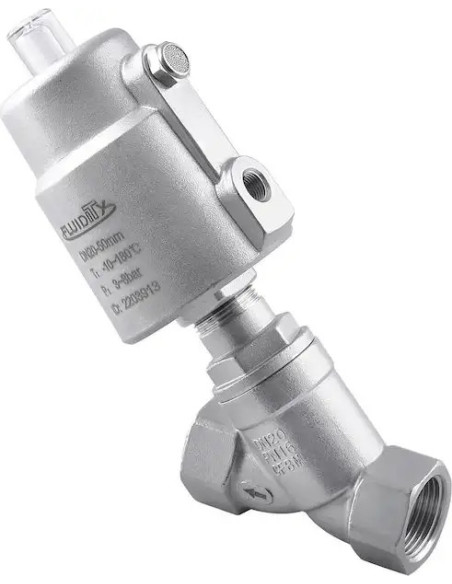

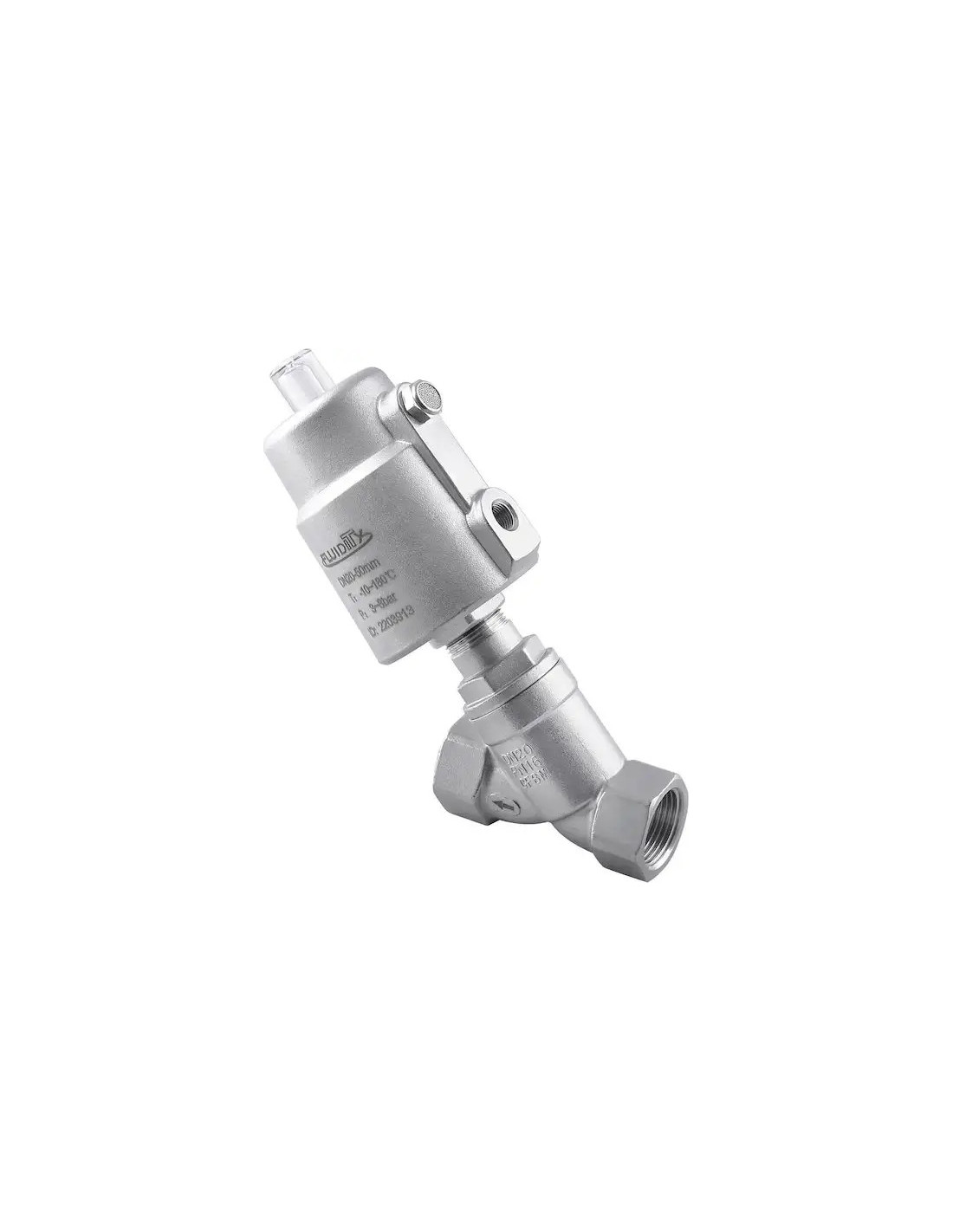

Zawór grzybkowy skośny 2/2 NC G 1 GW sterowany pneumatycznie – uniwersalne rozwiązanie dla przemysłu
Zawór grzybkowy skośny 2/2 NC G 1 GW sterowany pneumatycznie to nowoczesny element armatury przemysłowej, przeznaczony do szybkiego i pewnego sterowania przepływem mediów, takich jak woda, para, gazy techniczne czy ciecze agresywne. Dzięki zastosowaniu stali nierdzewnej AISI 316 w korpusie oraz wysokiej jakości komponentów konstrukcyjnych, zawór ten znajduje zastosowanie w najbardziej wymagających aplikacjach przemysłowych.
Zalety zaworu pneumatycznego DN25 – wysoka niezawodność i trwałość
Pneumatyczne sterowanie zaworem zapewnia bezpieczną, niezawodną pracę już od niewielkiego poziomu ciśnienia, aż do maksymalnych wartości. Uszczelnienia wykonane z PTFE gwarantują odporność na działanie chemikaliów oraz wysokie temperatury, umożliwiając stosowanie zaworu nawet w trudnych warunkach. Stal nierdzewna AISI 316 to materiał o wyjątkowej odporności na korozję oraz oddziaływanie agresywnych mediów, co przekłada się na długą żywotność urządzenia.
Zastosowanie zaworów skośnych pneumatycznych – szerokie możliwości montażu
Skośne zawory grzybkowe sterowane pneumatycznie to rozwiązanie szczególnie polecane do instalacji, w których wymagana jest szybka reakcja na sygnał sterujący, minimalne opory przepływu oraz łatwość konserwacji. Dzięki zwartej konstrukcji i wysokiej precyzji wykonania mogą być z powodzeniem montowane zarówno w poziomie, jak i w pionie, co umożliwia elastyczne dopasowanie układu do warunków instalacyjnych.
- Przemysł spożywczy, farmaceutyczny i chemiczny
- Systemy pary, wody gorącej i zimnej
- Układy sprężonego powietrza i gazów technicznych
- Automatyzacja procesów przemysłowych
- Stacje myjące CIP/SIP
Dlaczego warto wybrać zawór grzybkowy sterowany pneumatycznie DN25?
Wysoka szczelność, szeroki zakres temperatur pracy (-10°C do +180°C) oraz odporność na wysokie ciśnienia robocze (do 16 barów) sprawiają, że zawór spełnia rygorystyczne wymagania norm branżowych. Kompaktowy napęd o średnicy 63 mm ze stali AISI 304 i tłok aluminiowy umożliwiają szybkie i efektywne sterowanie przepływem. Możliwość pracy z mediami o lepkości do 600 cSt oraz wysoka wydajność (przepływ Kv 15,8 m3/h) kwalifikują zawór do zastosowań w instalacjach wymagających intensywnego obciążenia hydraulicznego.
Konstrukcja i sposób działania zaworu 2/2 NC G 1 GW
Skośna konstrukcja korpusu minimalizuje straty ciśnienia, a układ grzybkowy zapewnia pełne zamknięcie przepływu przy zaniku sygnału sterującego (funkcja NC – normalnie zamknięty). Zawór uruchamiany jest przez sygnał pneumatyczny o ciśnieniu do 13 barów, co pozwala na integrację z większością układów automatyki przemysłowej.
