Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 26,4 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | Up to SIL 3 in redundant architecture, do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Stal |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 301,9 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 301,9 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 2 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T22 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0710 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy), Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium |
| Waga produktu | od 11224 g |
| Wałek łączący, głębokość | od 24 mm |
| Wielkość napędu wykonawczego | 300 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

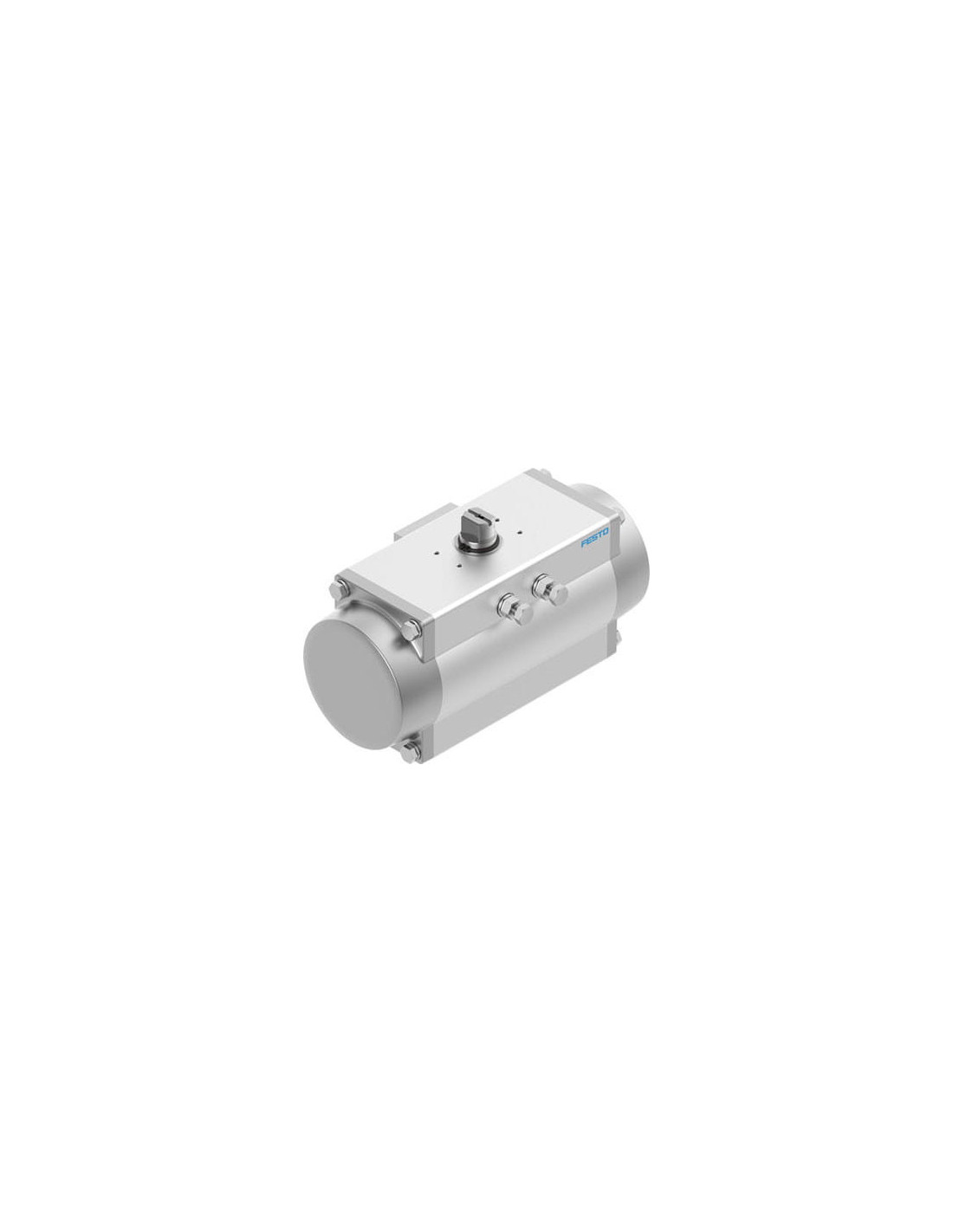

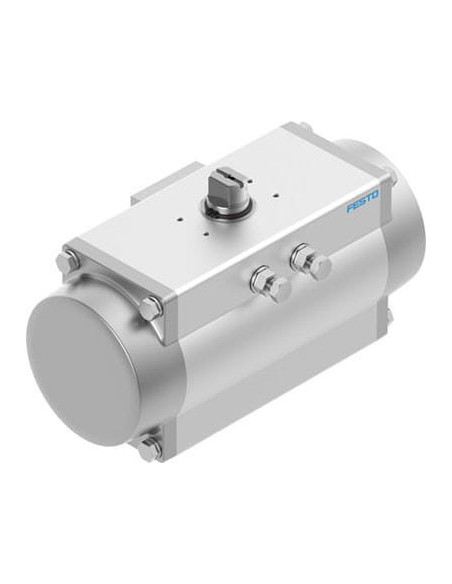

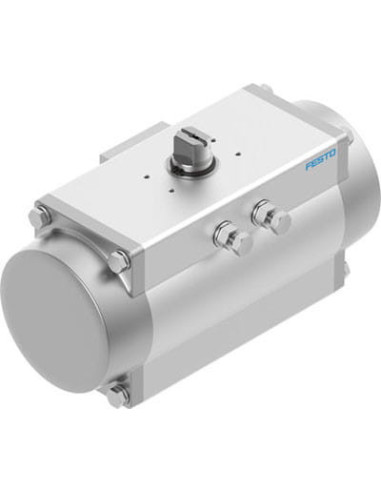

Napęd wahadłowy pneumatyczny FESTO DFPD-300-RP-90-RD-F0710 – zaawansowana automatyzacja obrotowa
Napęd wahadłowy ISO5211 F07/F10 o kodzie produktu FESTO-8048126 to siłownik pneumatyczny wysokiej klasy, przeznaczony do sterowania ruchem obrotowym w zakresie 90 stopni. Urządzenie cechuje się momentem obrotowym do 302 Nm przy ciśnieniu roboczym 5,5 bar, co pozwala na precyzyjne i niezawodne sterowanie szeroką gamą zaworów przemysłowych.
Kluczowe cechy napędu pneumatycznego FESTO DFPD-300-RP-90-RD-F0710
- Solidna, anodowana obudowa wykonana ze stopu aluminium zapewnia wytrzymałość konstrukcyjną oraz odporność na korozję (klasa CRC 2 – średnia odporność na korozję).
- Przekładnia zębatkowa oraz zębnik gwarantują płynny i precyzyjny ruch obrotowy.
- Dwustronne działanie napędu umożliwia większą kontrolę nad ruchem i zapewnia wyższą wydajność pracy w aplikacjach przemysłowych.
- Możliwość regulacji pozycji końcowych w zakresie -5° do +5° pozwala na dopasowanie zakresu obrotu do indywidualnych potrzeb instalacji.
- Kompatybilność ze standardami ISO 5211 oraz VDI/VDE 3845 (NAMUR) ułatwia integrację z najczęściej stosowanymi zaworami oraz osprzętem.
- Bezpieczeństwo potwierdzone certyfikatami: DNVGL, TÜV Rheinland, SIL do 3 (redundantna architektura).
- Odporność na warunki atmosferyczne – praca w zakresie temperatur od -20°C do +80°C.
- Certyfikacja ATEX dla zastosowań w strefach zagrożonych wybuchem (II 2G/II 2D, Ex h IIC T4 Gb X).
Zastosowania napędów wahadłowych FESTO DFPD-300-RP-90-RD-F0710
Napęd pneumatyczny DFPD-300-RP-90-RD-F0710 znajduje szerokie zastosowanie w automatyzacji procesów, szczególnie w przemyśle chemicznym, petrochemicznym, spożywczym oraz wodno-kanalizacyjnym. Niezawodna konstrukcja i wysoki moment obrotowy umożliwiają automatyzację zaworów motylkowych, kulowych oraz przepustnic. Dzięki zgodności z wymaganiami bezpieczeństwa (SIL, IEC 61508, ISO 13849) urządzenie może być stosowane również w instalacjach wymagających podwyższonego poziomu bezpieczeństwa procesów.
Główne zalety napędu obrotowego FESTO DFPD-300-RP-90-RD-F0710
- Wysoka niezawodność działania – długoletnia praca potwierdzona parametrem MTTFd > 1100 lat.
- Łatwa integracja z istniejącymi systemami dzięki standardowym przyłączom oraz możliwości montażu w dowolnej pozycji.
- Szeroki zakres ciśnienia roboczego – od 2 do 8 bar, umożliwiający pracę w zróżnicowanych warunkach przemysłowych.
- Kompatybilność z medium roboczym: sprężone powietrze zgodne z ISO8573-1:2010 [7:4:4], możliwość stosowania powietrza olejonego.
- Wysoki poziom bezpieczeństwa potwierdzony certyfikatami oraz klasyfikacją ATEX.
Technologia i wykonanie gwarantujące trwałość
Napęd pneumatyczny DFPD-300-RP-90-RD-F0710 wyposażony jest w niklowany wałek, elementy łożyskowe z POM oraz uszczelnienia wykonane z NBR, co zapewnia wysoką odporność na zużycie i długą eksploatację bez potrzeby częstej konserwacji. Jest zalecany do zastosowań w trudnych warunkach przemysłowych oraz w obiektach wymagających niezawodnej automatyzacji obrotowej.
