Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 40,5 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Stal |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 474 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 474 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 2 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T27 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F1012 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 16025 g |
| Wałek łączący, głębokość | od 29 mm |
| Wielkość napędu wykonawczego | 480 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

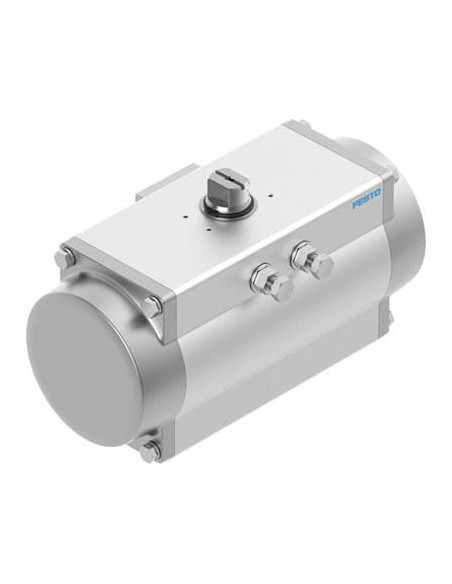

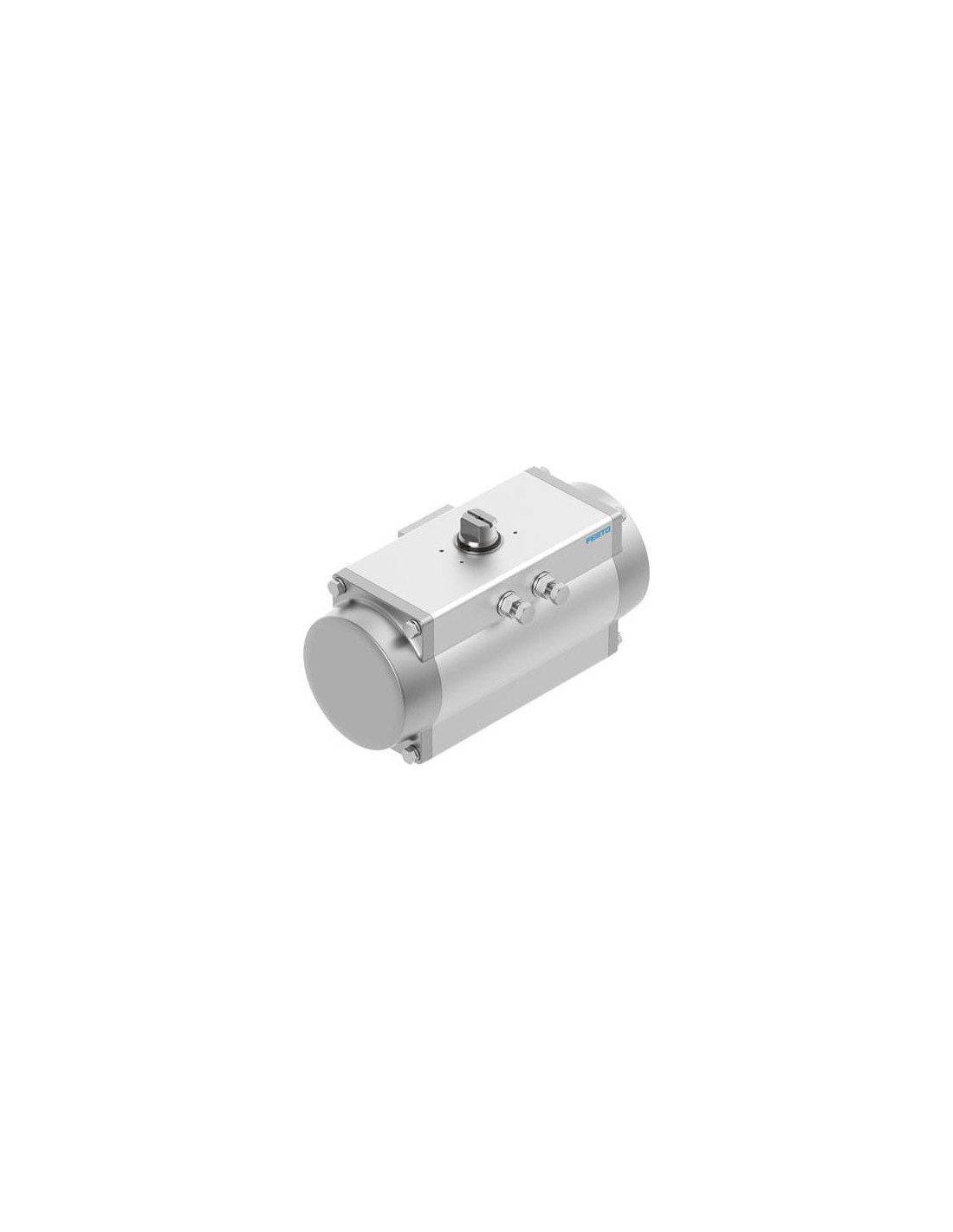

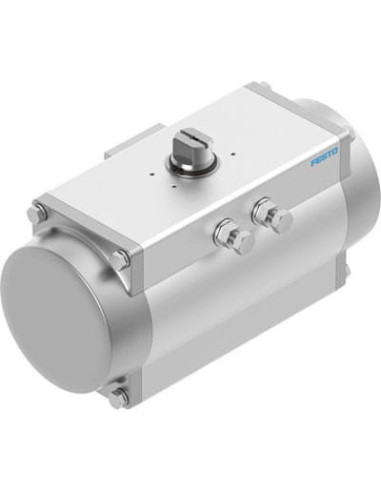

Napęd wahadłowy DFPD-480-RP-90-RD-F1012 FESTO – Automatyzacja i bezpieczeństwo w przemyśle
Napęd wahadłowy pneumatyczny DFPD-480-RP-90-RD-F1012 marki FESTO o kodzie produktu FESTO-8048127 to urządzenie wysokiej klasy, przeznaczone do automatyzacji procesów przemieszczenia i sterowania zaworami obrotowymi. Spełnia rygorystyczną normę ISO 5211 i oferuje siłę wyjściową do 474 Nm przy ciśnieniu 5,5 bar, co czyni go doskonałym rozwiązaniem w aplikacjach wymagających niezawodności, trwałości oraz zgodności z rygorystycznymi normami przemysłowymi.
Zalety napędu wahadłowego FESTO DFPD-480
- Wysoka niezawodność – znakomite parametry bezpieczeństwa SIL (możliwość zastosowania w architekturze do SIL 3).
- Odporność na trudne warunki – szeroki zakres temperatur pracy od -20°C do 80°C oraz podwyższona odporność na korozję (klasa CRC 2).
- Uniwersalność montażu – uniwersalne położenie zabudowy oraz przyłącza zgodne z VDI/VDE 3845 (NAMUR).
- Zgodność z wymaganiami ATEX – możliwość wykorzystania w strefach zagrożonych wybuchem (II 2G, II 2D).
- Wytrzymała konstrukcja – obudowa z anodowanego stopu aluminium, wysokostopowe elementy stalowe i precyzyjne uszczelnienia.
- Możliwość precyzyjnej regulacji położenia końcowego – zakres regulacji od -5° do +5°, co pozwala na idealne dopasowanie pozycji zaworu.
Typowe zastosowania napędów wahadłowych DFPD
Napędy wahadłowe FESTO DFPD-480-RP-90-RD-F1012 wykorzystywane są przede wszystkim do automatyzacji zaworów przemysłowych, takich jak:
- Zawory kulowe
- Zawory motylkowe
- Zawory przepustowe
Urządzenie znajduje szerokie zastosowanie w przemyśle chemicznym, spożywczym, rafineryjnym, energetycznym, instalacjach wodno-kanalizacyjnych oraz wszędzie tam, gdzie wymagana jest pewność działania i bezpieczeństwo funkcjonalne. Oferuje możliwość pracy w środowisku morskim (klasyfikacja morska, DNV GL) i jest dedykowane również do aplikacji wymagających wysokiej odporności na pył i gazy wybuchowe.
Konstrukcja, materiały i bezpieczeństwo eksploatacji
Konstrukcja napędu oparta jest na mechanizmie zębnika i zębatki, co zapewnia dużą żywotność oraz stabilność działania. Elementy wykonane ze stali nierdzewnej, anodowanego aluminium oraz trwałych polimerów i stopów cechują się wysoką odpornością na zużycie i wpływy środowiskowe. Napęd z powodzeniem spełnia warunki dyrektyw bezpieczeństwa oraz posiada certyfikaty DNV GL i TÜV Rheinland.
Napęd DFPD-480-RP-90-RD-F1012 jest kompatybilny ze sprężonym powietrzem według normy ISO8573-1:2010 i umożliwia pracę zarówno w wersji dwustronnego działania, jak i w szerokim zakresie temperatur. Dzięki możliwości współpracy z czujnikami położenia i pozycjonerami, idealnie nadaje się do integracji w systemach automatyki procesowej oraz w rozproszonych układach sterowania.
Podsumowanie – Napęd do wymagających zastosowań przemysłowych
FESTO DFPD-480-RP-90-RD-F1012 to wydajny i niezawodny napęd wahadłowy, gwarantujący pełną kompatybilność z kluczowymi normami przemysłowymi, bezpieczeństwem (SIL/ATEX), uniwersalnością zastosowania oraz trwałą, odporną na korozję konstrukcją. Stanowi optymalne rozwiązanie dla nowoczesnych oraz złożonych linii produkcyjnych i instalacji przemysłowych.
