Dane techniczne
| Materiał korpusu | Żeliwo GJL 250 |
| Materiał kuli | Mosiądz chromowany |
| Uszczelnienia | NBR |
| Uszczelnienie kuli | PTFE + carbon |
| Ciśnienie robocze | max. 16 bar |
| Temperatura pracy | -10 do +100 °C |
| Główne cechy | Zawór kołnierzowy typu WAFER, krótka zabudowa, wykonanie PN10/16, Mocowanie napędu wg ISO 5211 |
| Zastosowanie i medium | W instalacjach ogrzewania i klimatyzacji (HVAC), ciepłownictwie, dystrybucji i uzdatnianiu wody, aplikacjach przemysłowych oraz rolniczych, do dystrybucji sprężonego powietrza, w instalacjach ppoż., do olejów i węglowodorów. Mogą być montowane w linii i na końcu instalacji, występuje możliwość zastosowania napędu oraz oprzyrządowania. Nie nadają się do instalacji pary oraz do dławienia i regulacji przepływu. |
| Certyfikaty | Deklaracja zgodności, Atest ciśnieniowy PED, Atest higieniczny PZH do wody |
| Uwaga | W wykonaniu na wyższe temperatury skontaktuj się z nami |

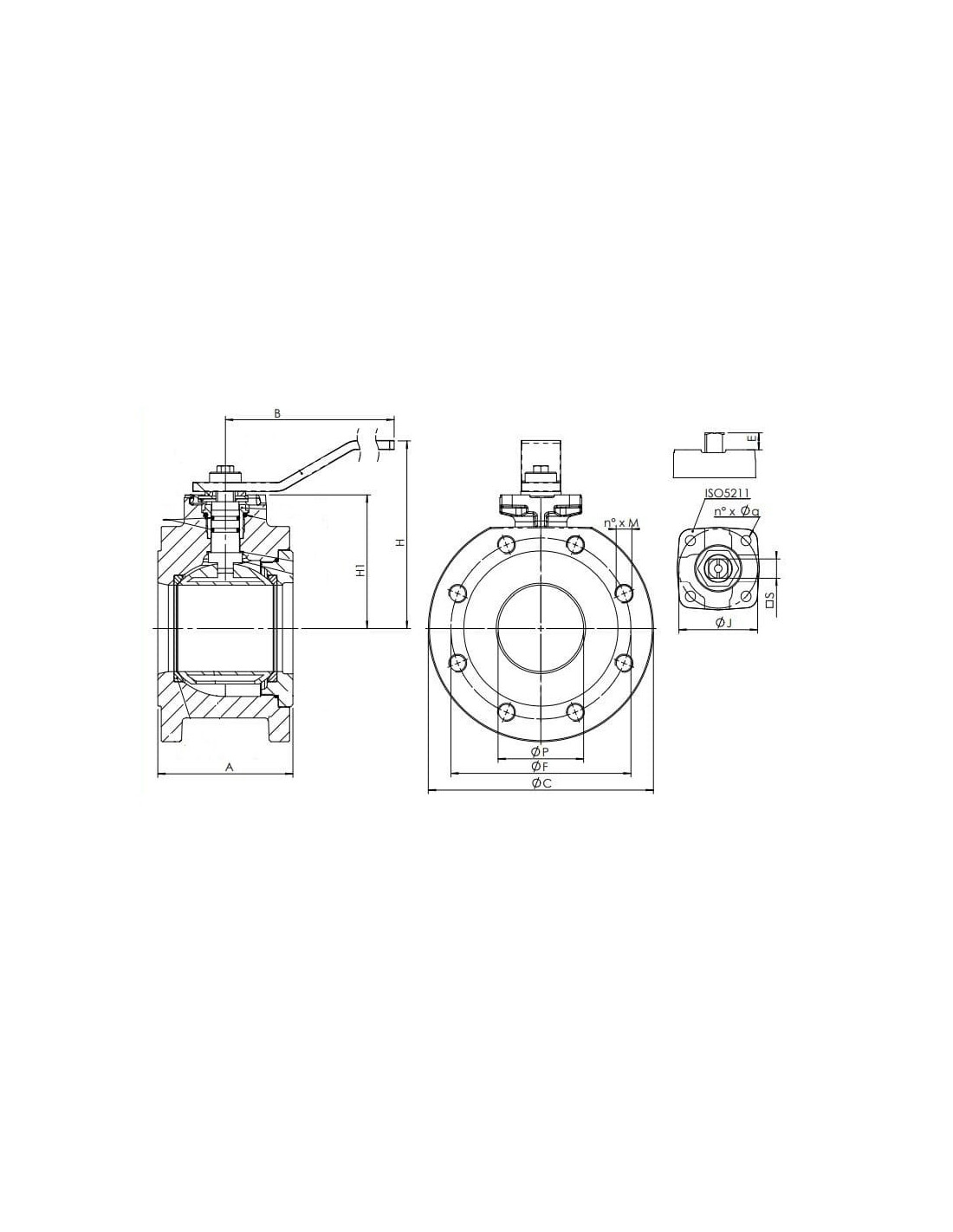

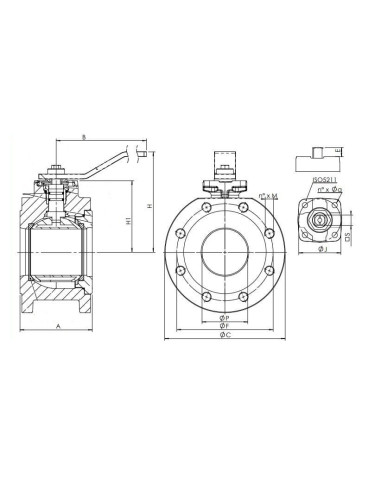

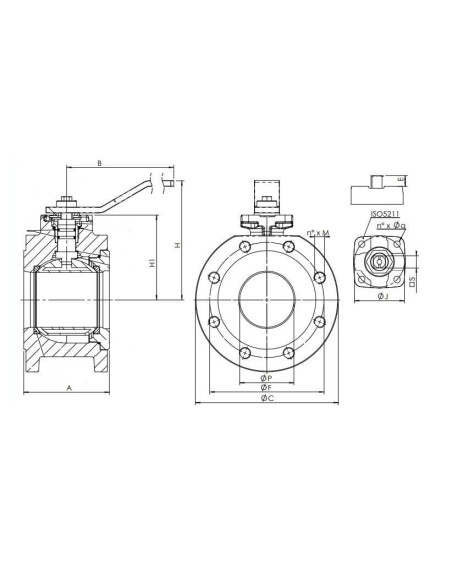

| DN | DN80 |
| A | 120 mm |
| E | 15 mm |
| B | 280 mm |
| C | 200 mm |
| H | 166 mm |
| H1 | 118 mm |
| F | 160 mm |
| J | 70 mm |
| P | 76 mm |
| S | 17 mm |
| n x d | 8 x M16 |
| n x q | 4 x 9 |
| ISO 5211 | F07 |
| Waga | 12,7 kg |

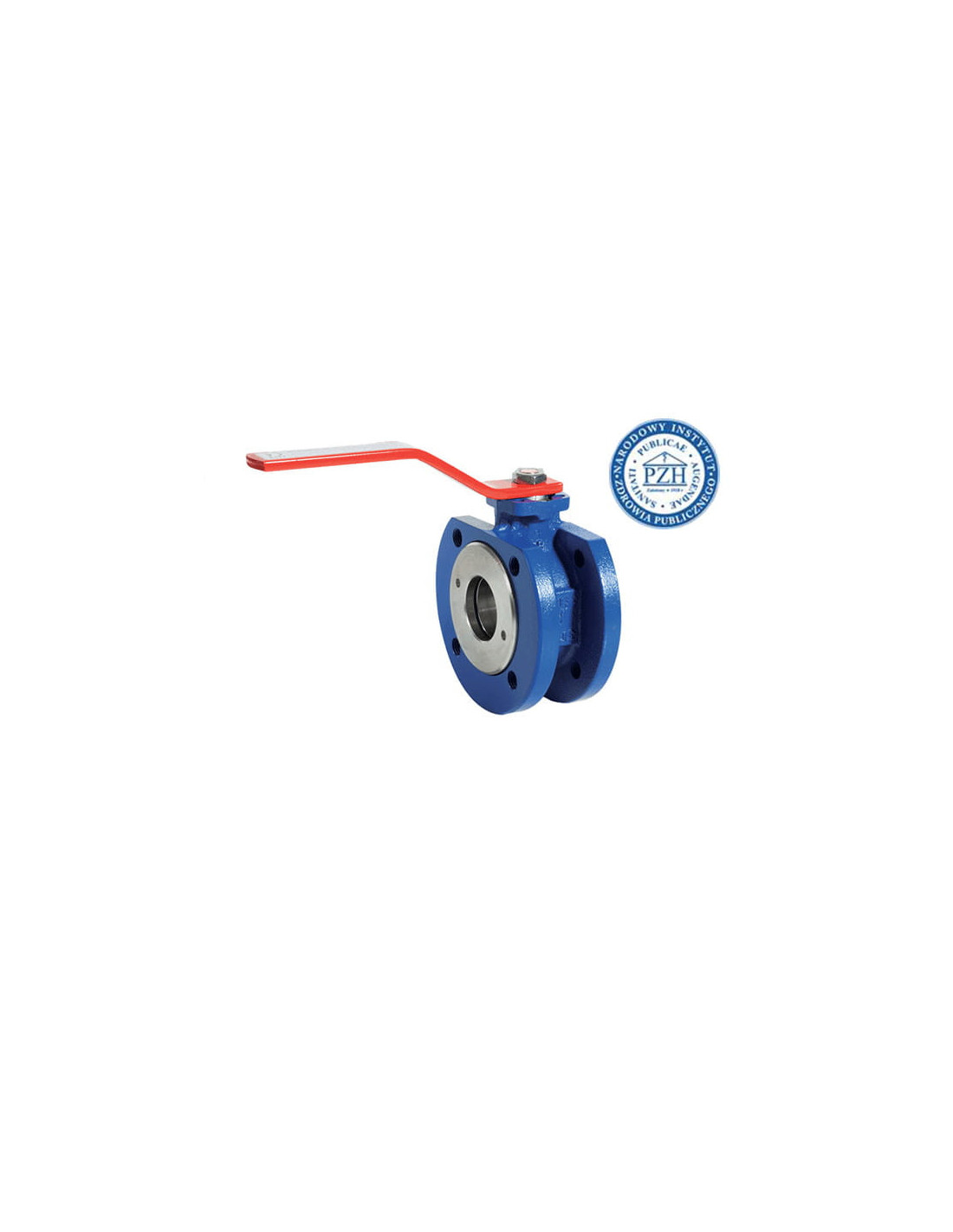

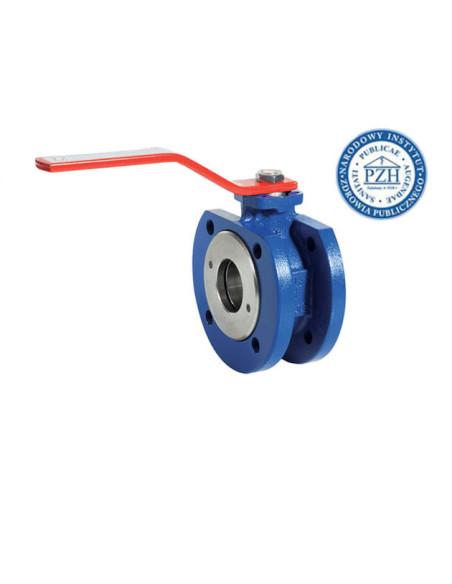

Zawór kulowy kołnierzowy DN80 PN16 – Profesjonalna armatura do instalacji przemysłowych i wodnych
Zawór kulowy kołnierzowy DN80 PN16 to specjalistyczny element armatury przemysłowej, przeznaczony do niezawodnej i szczelnej pracy w instalacjach HVAC, ciepłownictwie, systemach wodnych oraz różnorodnych aplikacjach przemysłowych i rolniczych. Dzięki konstrukcji typu WAFER oraz krótkiej zabudowie, zawór ten znajduje zastosowanie w miejscach, gdzie wymagane są kompaktowe i efektywne rozwiązania.
Najważniejsze zalety i przeznaczenie zaworu kulowego żeliwnego DN80 PN16
- Odporność na wysokie ciśnienie – maksymalne ciśnienie robocze do 16 bar sprawia, że zawór jest dedykowany do wymagających układów.
- Szeroka kompatybilność mediów – sprawdzi się w instalacjach wodnych, systemach dystrybucji wody, aplikacjach przemysłowych, w rolnictwie, do olejów, węglowodorów oraz sprężonego powietrza.
- Wysoka szczelność i żywotność – zastosowanie uszczelnień z NBR oraz kuli z mosiądzu chromowanego gwarantuje niezawodność podczas długotrwałej eksploatacji.
- Bezpieczne użytkowanie z wodą użytkową – zawór posiada atest higieniczny PZH oraz deklarację zgodności z wymaganiami dla urządzeń ciśnieniowych (PED).
- Korpus z żeliwa GJL 250 – zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję.
- Mocowanie napędu wg ISO 5211 ułatwia integrację z automatyką oraz montaż siłowników.
Typowe zastosowania zaworu kulowego kołnierzowego DN80 PN16
Zawór kulowy kołnierzowy DN80 znajduje szerokie zastosowanie w:
- Instalacjach ogrzewania i klimatyzacji (HVAC)
- Systemach ciepłowniczych i przesyle ciepłej wody
- Dystrybucji oraz uzdatnianiu wody pitnej i przemysłowej
- Systemach przeciwpożarowych
- Aplikacjach przemysłowych (oleje, węglowodory, sprężone powietrze)
- Instalacjach rolniczych
Możliwość montażu zarówno w linii, jak i na końcu instalacji oraz łatwa adaptacja do pracy z napędami automatycznymi sprawiają, że zawór kulowy DN80 jest uniwersalnym rozwiązaniem w nowoczesnych systemach przesyłu mediów.
Konstrukcja i wykonanie zaworu kulowego DN80 PN16 z krótką zabudową
Kompaktowy zawór typu WAFER zaprojektowany jest z myślą o szybkim i łatwym montażu w ograniczonej przestrzeni. Krótka zabudowa oraz zgodność z normą PN16 umożliwiają łatwą integrację z innymi elementami instalacji. Kula wykonana z mosiądzu oraz uszczelnienie PTFE + węgiel gwarantują odporność na ścieranie i korozję.
Istotne informacje dotyczące użytkowania i bezpieczeństwa
Zawór kulowy DN80 nie jest przeznaczony do pracy z parą wodną ani do dławienia i regulacji przepływu. W przypadku aplikacji wymagających pracy w podwyższonych temperaturach zalecany jest kontakt z działem technicznym. Produkt objęty jest potwierdzonymi certyfikatami jakości i bezpieczeństwa.
