Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 201 |
| Uszczelnienia | PTFE / Viton |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | od -20 do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1/2" |

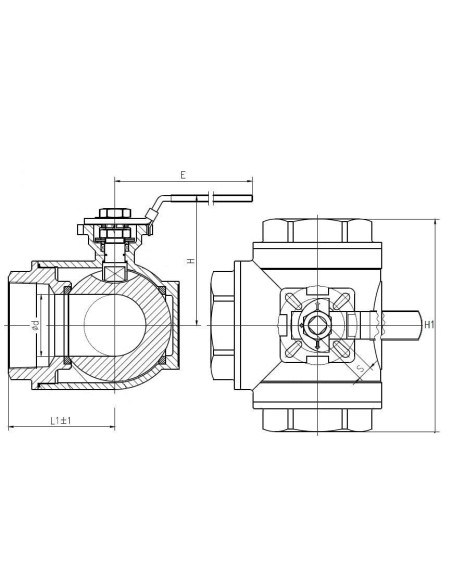

| d | 12 mm |
| H | 65 mm |
| H1 | 36 mm |
| E | 125 mm |
| L | 72 mm |
| S | 9 mm |
| Moment przesterowania | 7 Nm |

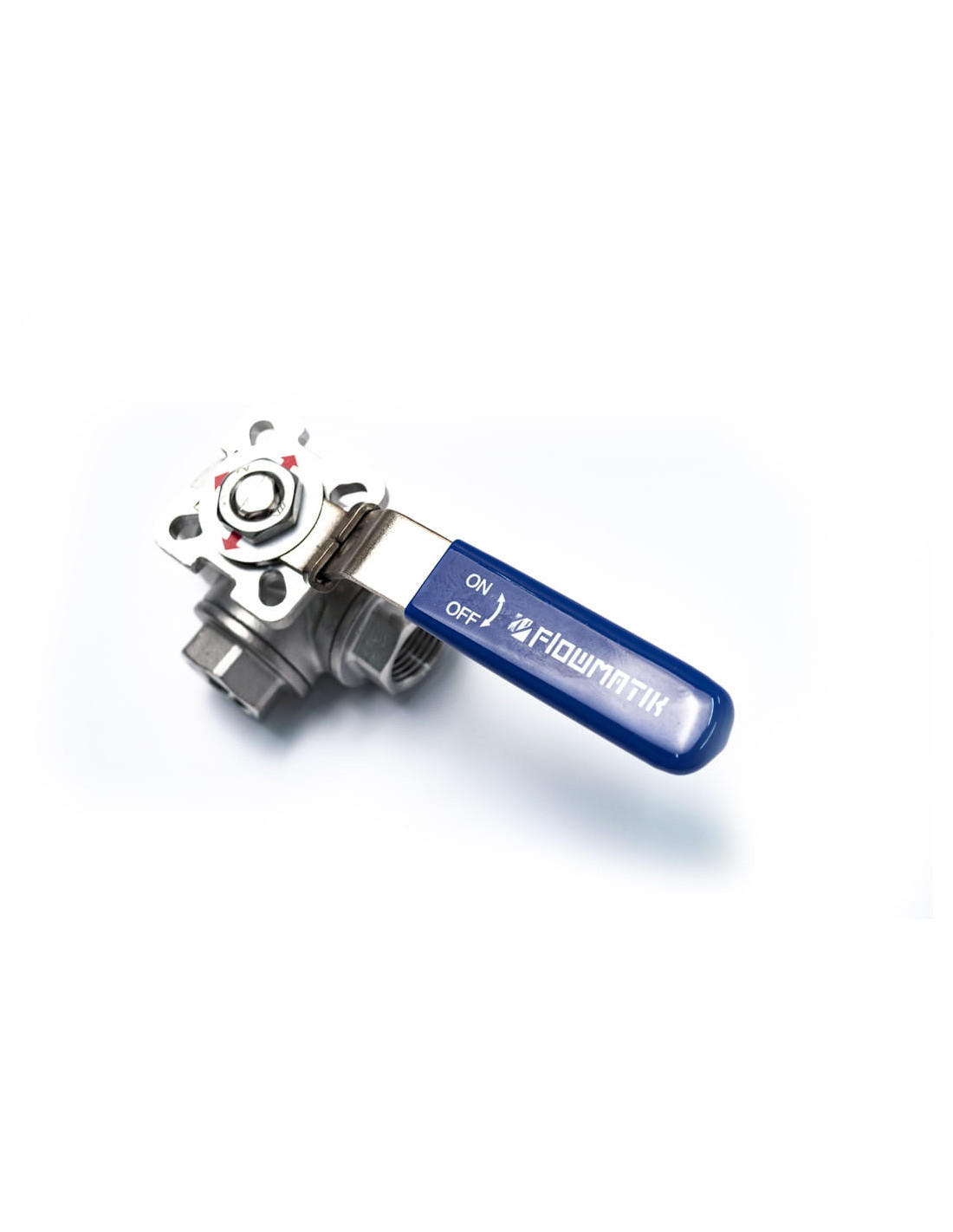

Zawór kulowy trójdrożny Flowmatik R 1/2 – Wysoka wytrzymałość i uniwersalność zastosowań
Zawór kulowy trójdrożny Flowmatik R 1/2 GW PN63 wykonany ze stali nierdzewnej AISI 316 to niezawodne rozwiązanie, które jest przeznaczone do pracy w instalacjach przemysłowych wymagających wysokiej odporności na korozję oraz wytrzymałości na ciśnienie. Charakteryzuje się konstrukcją z kulą typu T, co zapewnia wszechstronną możliwość kierowania przepływem mediów w trzech kierunkach.
Profesjonalna konstrukcja – Nierdzewność i bezpieczeństwo pracy
Korpus oraz kula zaworu wykonane są z odpornej na agresywne media stali nierdzewnej AISI 316, co gwarantuje długą żywotność nawet przy kontakcie z cieczami i gazami o właściwościach korozyjnych. Elementy uszczelniające w zaworze stanowią PTFE/Viton, dzięki czemu możliwa jest bezawaryjna praca w szerokim zakresie temperatur od -20 do +180 °C. Dodatkowa blokada i płyta montażowa ISO5211 umożliwiają łatwą automatyzację zaworu poprzez montaż siłownika.
Zalety i korzyści stosowania trójdrożnego zaworu kulowego Flowmatik
- Wysoka odporność na korozję – dzięki zastosowaniu stali nierdzewnej AISI 316
- Trzy drogi przepływu (kula T) – uniwersalne prowadzenie mediów w różnych konfiguracjach instalacji
- Ciśnienie robocze do 63 bar – przeznaczony do zastosowań przemysłowych z wymaganiami wysokiej odporności
- Możliwość automatyzacji – płyta ISO5211 pozwala na montaż siłowników
- Blokada rączki – zabezpieczenie przed przypadkowym przesterowaniem
- Szeroki zakres temperatur pracy – od -20 do +180 °C, co umożliwia zastosowanie w chłodnictwie, technologiach procesowych i instalacjach grzewczych
Typowe zastosowania zaworu trójdrożnego kulowego Flowmatik R 1/2
Zawory kulowe trójdrożne typu Flowmatik znajdują szerokie zastosowanie w branżach takich jak przemysł chemiczny, spożywczy, farmaceutyczny, naftowy, wodociągowy, energetyczny, stoczniowy, hutniczy oraz w nowoczesnych instalacjach wodnych i kanalizacyjnych. Idealnie sprawdzają się do sterowania przepływem różnego rodzaju cieczy i gazów, w tym również o właściwościach korozyjnych. Umożliwiają rozdział, mieszanie lub zamknięcie przepływu w trzech gałęziach instalacji, co czyni je uniwersalnym rozwiązaniem do automatyzacji procesów technologicznych.
Precyzyjna kontrola przepływu – Przykłady konfiguracji kuli T

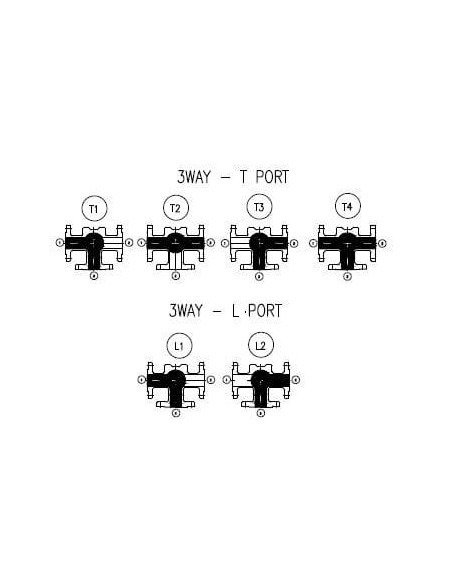

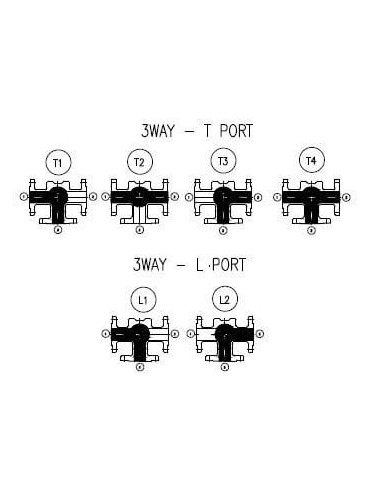

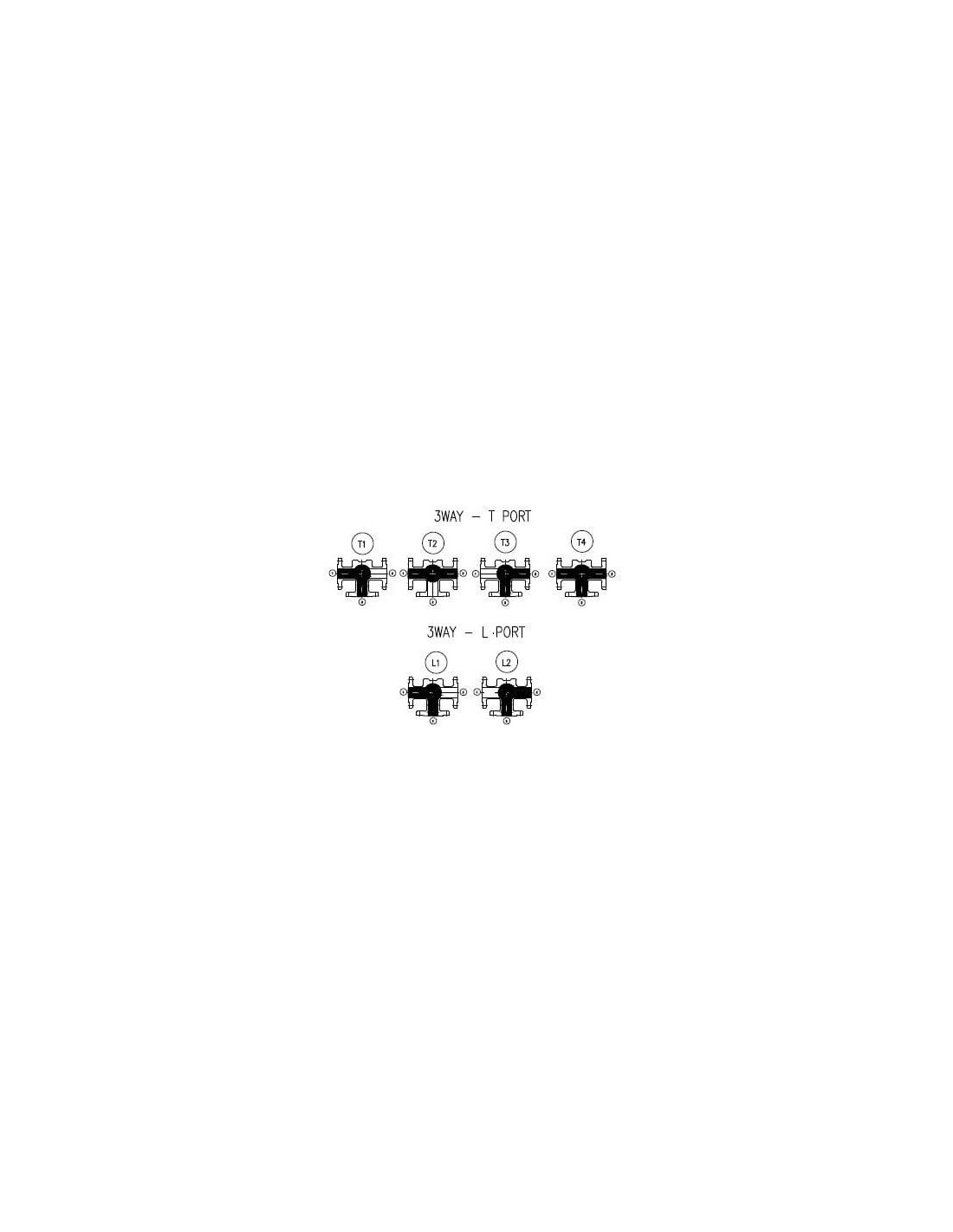

Dzięki możliwości wyboru pozycji kuli zaworu (zgodnie ze schematem T1–T4), użytkownik zyskuje elastyczność w dostosowywaniu pracy zaworu do wymogów konkretnej instalacji. Zawory tego typu często wykorzystywane są do przełączania źródeł medium, dystrybucji lub mieszania strumieni, co pozwala zoptymalizować procesy technologiczne.
Uwaga: Zawór nie jest przeznaczony do pracy w instalacjach pary oraz próżni.
