Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 201 |
| Uszczelnienia | PTFE / Viton |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | od -20 do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1" |

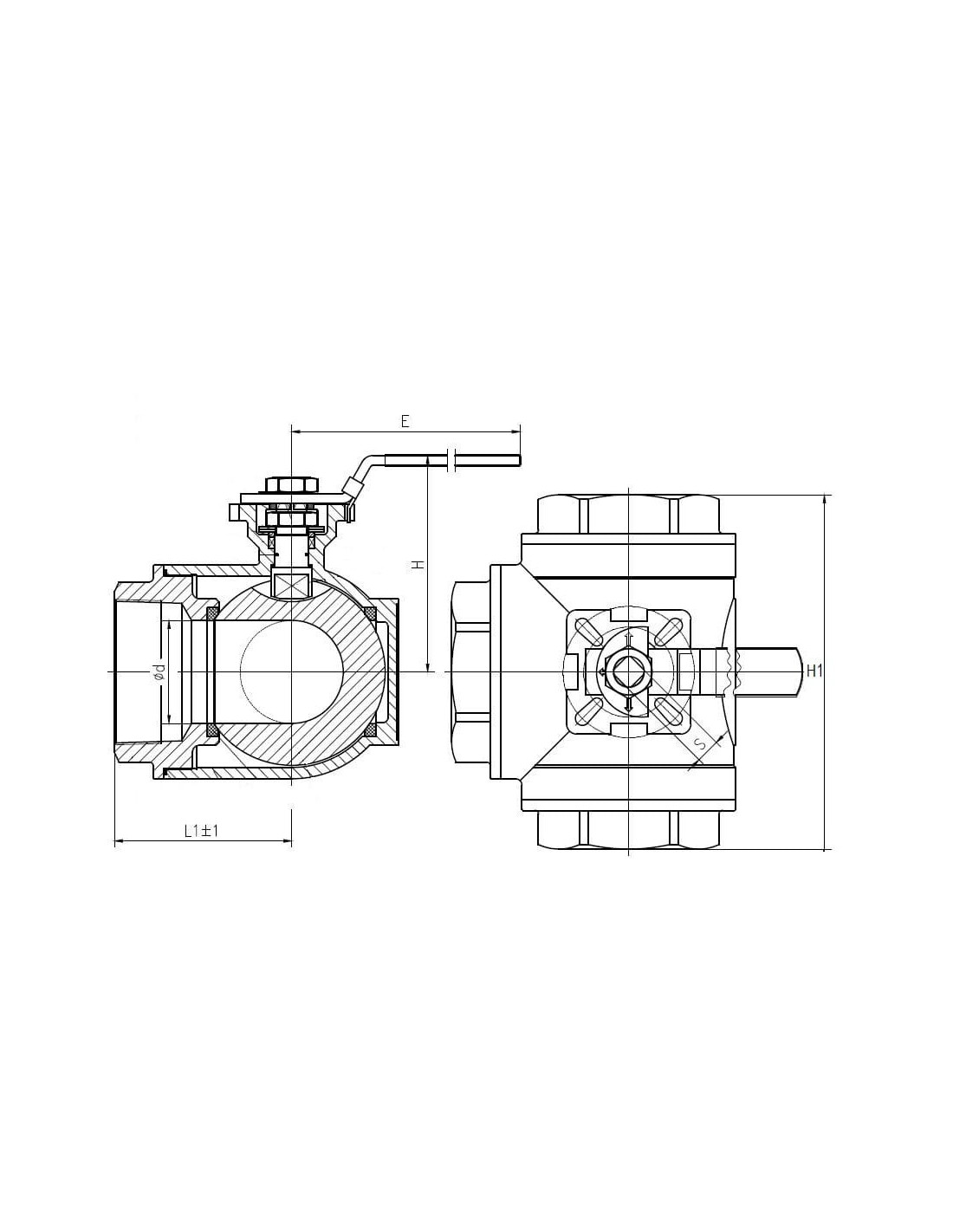

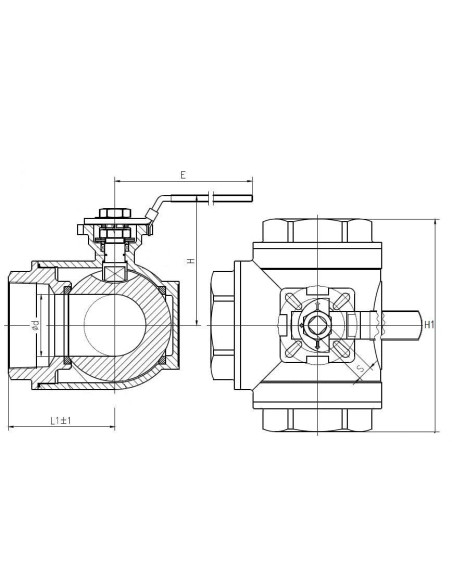

| d | 18 mm |
| H | 80 mm |
| H1 | 45 mm |
| E | 155 mm |
| L | 90 mm |
| S | 11 mm |
| Moment przesterowania | 13 Nm |

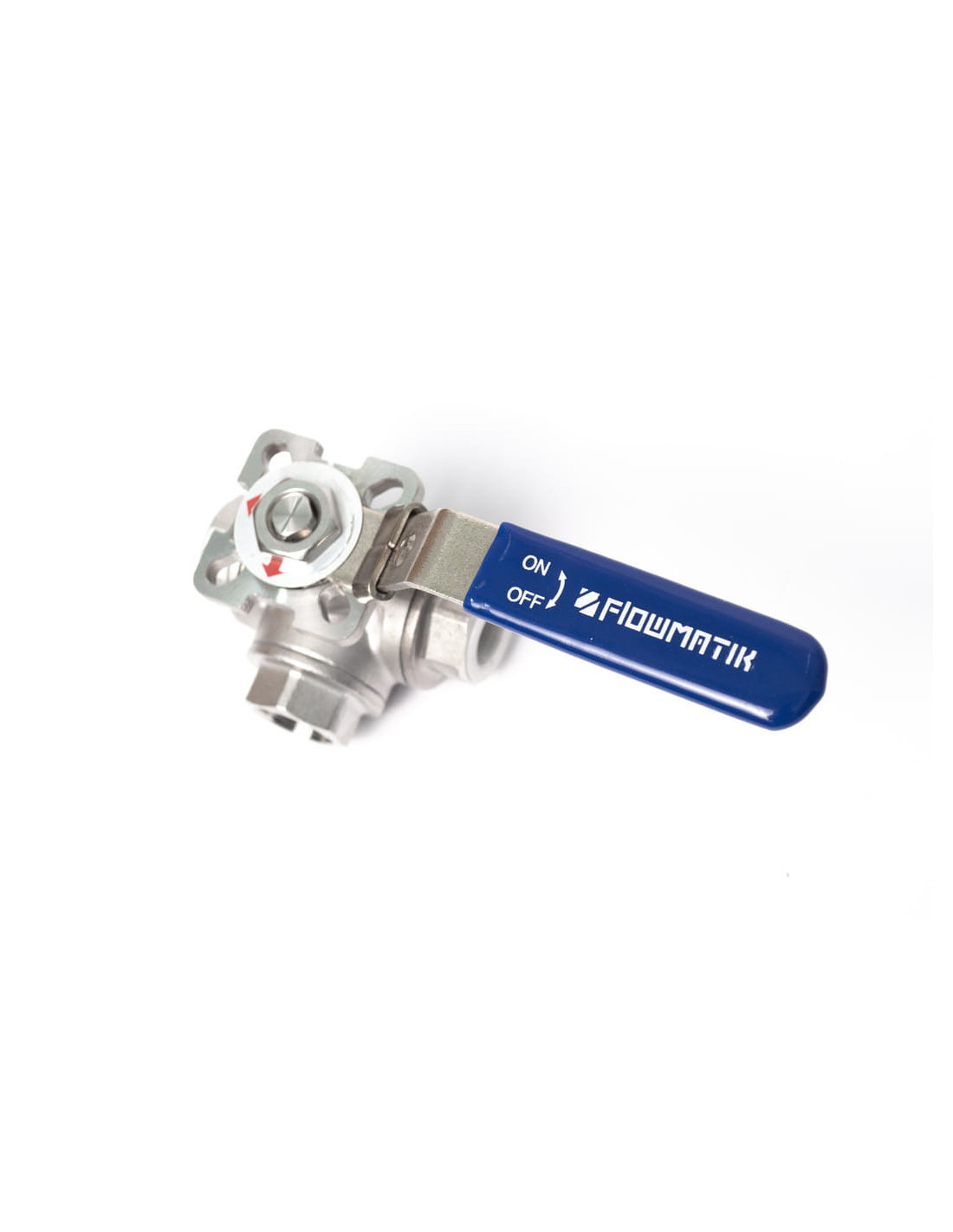

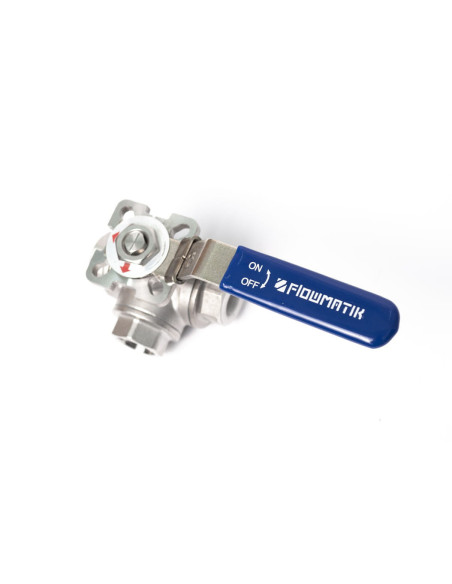

Zawór kulowy trójdrożny Flowmatik R 1 GW PN63 – niezawodność i wszechstronność
Zawór kulowy trójdrożny Flowmatik R 1 GW PN63 wykonany ze stali nierdzewnej AISI 316 to wysokiej jakości element armatury przemysłowej, przeznaczony do wymagających zastosowań w systemach przesyłowych. Dzięki swojej konstrukcji umożliwia efektywne sterowanie kierunkiem przepływu mediów, a zastosowanie kuli L zapewnia elastyczność konfiguracji przepływu w instalacjach trójrurowych.
Zaawansowana konstrukcja – zawór kulowy 3-drogowy z blokadą i płytą ISO5211
Zawór wyposażony jest w wygodną rączkę z blokadą oraz płytę montażową ISO5211, co umożliwia łatwy montaż siłowników automatycznych. Korpus i kula wykonane są z odpornej na korozję stali nierdzewnej 316, co zapewnia długotrwałą i bezawaryjną pracę, nawet w agresywnych środowiskach chemicznych czy spożywczych. Szczelność zaworu gwarantują wysokiej jakości uszczelnienia PTFE/Viton.
Zastosowania zaworu trójdrożnego nierdzewnego w przemyśle
Zawory trójdrożne nierdzewne Flowmatik znajdują szerokie zastosowanie w instalacjach:
- chemicznych i petrochemicznych,
- spożywczych i farmaceutycznych,
- wodociągowych i kanalizacyjnych,
- energetycznych i hutniczych,
- przemysłu okrętowego oraz systemów dystrybucji cieczy i gazów.
Zawór kulowy trójdrożny umożliwia sterowanie przepływem różnego rodzaju mediów – gazów i cieczy, zarówno tych korozyjnych, jak i niekorozyjnych. Doskonale sprawdza się przy pracy z wysokimi ciśnieniami oraz temperaturami, gwarantując bezpieczeństwo i niezawodność systemów przemysłowych.
Charakterystyka portu L – elastyczność w sterowaniu przepływem

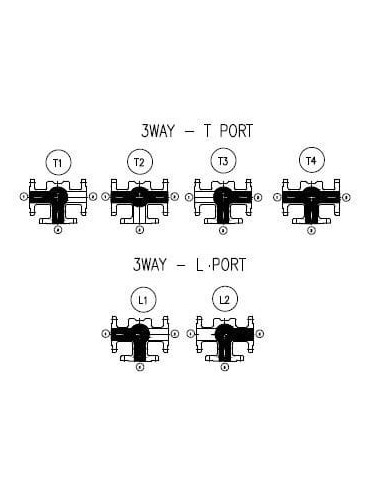

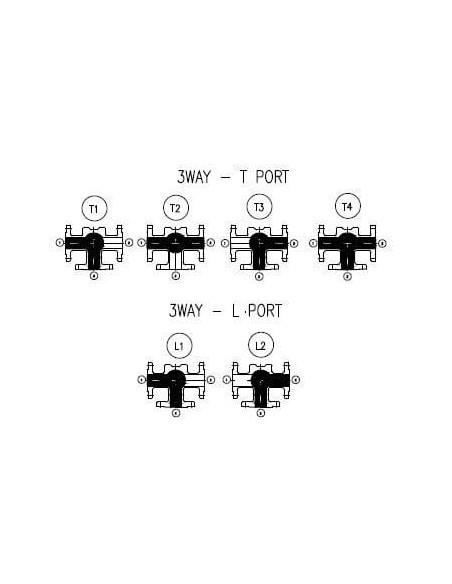

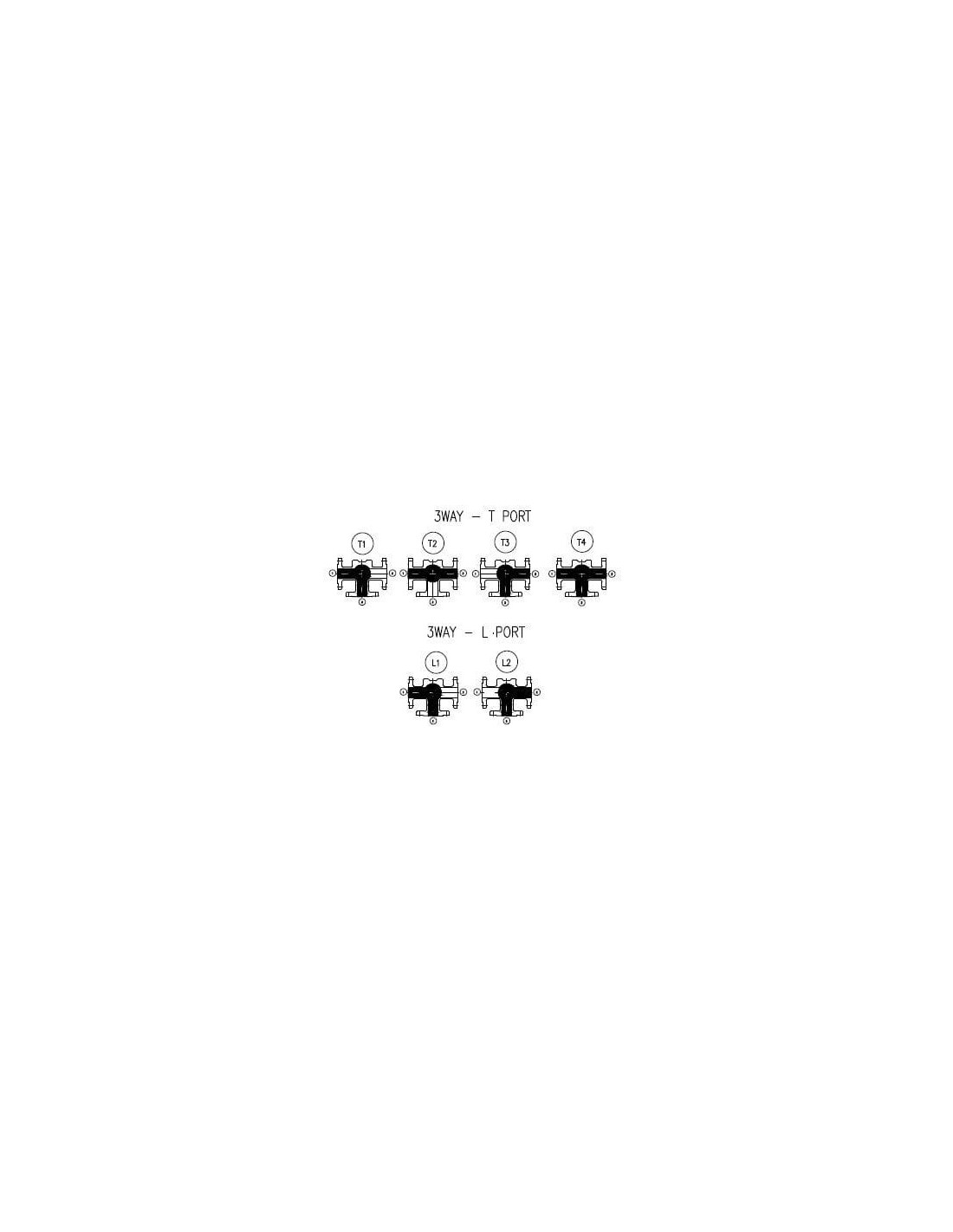

Dzięki L-portowej konstrukcji (kula L) zawór pozwala na swobodny wybór kierunku przepływu pomiędzy dwoma z trzech dostępnych portów. Dostępność dwóch konfiguracji przepływu L1 i L2 umożliwia dopasowanie do indywidualnych potrzeb instalacji, a czytelny schemat przepływu znacząco ułatwia projektowanie systemu.
Przemysłowy zawór kulowy z gwintem 1'' – istotne zalety
- Odporność na korozję – nierdzewna stal AISI 316,
- Trwałość i szczelność – uszczelnienia PTFE/Viton,
- Duża wytrzymałość ciśnieniowa – do 63 bar,
- Szeroki zakres temperatury pracy – od -20°C do +180°C,
- Możliwość automatyzacji – montaż siłowników ISO5211,
- Blokada rączki zapewniająca bezpieczeństwo obsługi.
Zawór trójdrożny z gwintem 1 cal to niezastąpiony element w nowoczesnych instalacjach przemysłowych, zapewniający elastyczność sterowania oraz bezpieczeństwo. Prawidłowy dobór i montaż zaworu wpływa na optymalizację procesów technologicznych oraz minimalizację ryzyka awarii.
