Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 201 |
| Uszczelnienia | PTFE / Viton |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | od -20 do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1" |

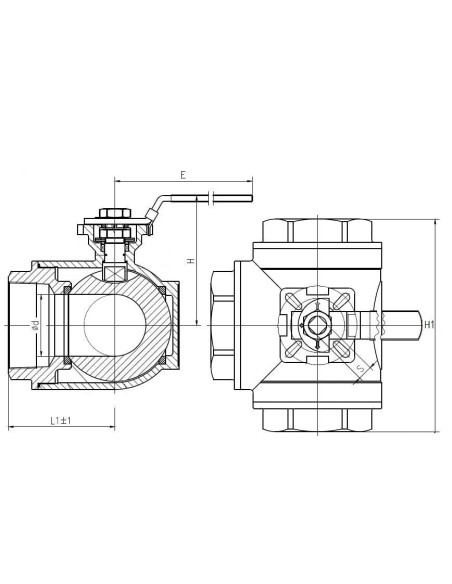

| d | 18 mm |
| H | 80 mm |
| H1 | 45 mm |
| E | 155 mm |
| L | 90 mm |
| S | 11 mm |
| Moment przesterowania | 13 Nm |

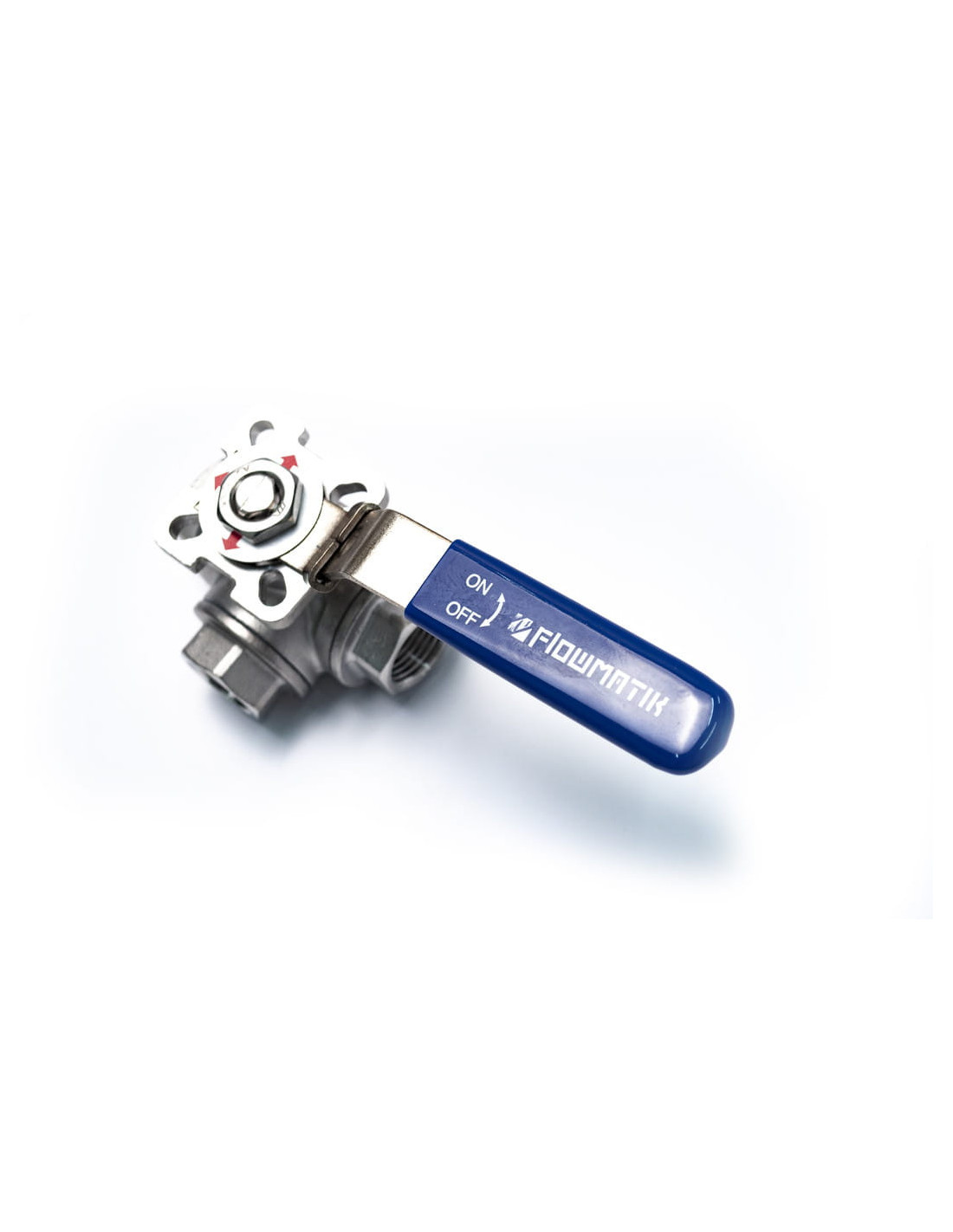

Zawór kulowy trójdrożny Flowmatik R 1" PN63 – stal nierdzewna 316, T-port, blokada, płyta ISO5211
Trójdrożny zawór kulowy Flowmatik R 1” to uniwersalne rozwiązanie dla instalacji wymagających niezawodnej regulacji przepływu mediów w trzech kierunkach. Wykonany z wysokogatunkowej stali nierdzewnej AISI 316 oraz wyposażony w uszczelnienia PTFE/Viton, zapewnia maksymalną szczelność oraz odporność zarówno na czynniki chemiczne, jak i na korozję.
Zawór wyposażony jest w kulę typu T, która umożliwia różnorodne kombinacje przepływu, z których najczęściej korzysta się przy przełączaniu i mieszaniu mediów. Zastosowana konstrukcja gwarantuje niezawodność pracy pod ciśnieniem do 63 bar oraz w szerokim zakresie temperatur roboczych – od -20°C do +180°C.
Zalety zaworu kulowego Flowmatik – rozwiązanie dla wymagających instalacji
- Odporność chemiczna i mechaniczna dzięki zastosowaniu stali nierdzewnej AISI 316.
- Uniwersalność zastosowań – możliwość pracy z mediami korozyjnymi i niekorozyjnymi.
- Bezproblemowa integracja z automatyką – płyta montażowa ISO5211 umożliwia montaż siłownika elektrycznego lub pneumatycznego.
- Blokada rączki zapewniająca bezpieczeństwo obsługi i eliminująca ryzyko nieautoryzowanej zmiany położenia.
- Wyraźne pozycje ON/OFF – czytelne oznaczenia ułatwiają właściwą obsługę zaworu.
Typowe zastosowania trójdrożnego zaworu kulowego Flowmatik PN63
Trójdrożny zawór kulowy PN63 rekomendowany jest wszędzie tam, gdzie kluczowa jest niezawodność, bezpieczeństwo i odporność na duże obciążenia. Dzięki swojej konstrukcji znajduje zastosowanie w:
- systemach rurociągowych w przemyśle chemicznym i petrochemicznym,
- instalacjach spożywczych oraz farmaceutycznych,
- układach przesyłu wody i mediów przemysłowych,
- przewodach kanalizacyjnych i oczyszczalniach,
- systemach energetycznych oraz w hutnictwie,
- sieciach stoczniowych i wodociągowych.
Zawór nie jest przeznaczony do stosowania z parą wodną ani w instalacjach próżniowych.
Budowa i funkcjonalność zaworu kulowego typu T

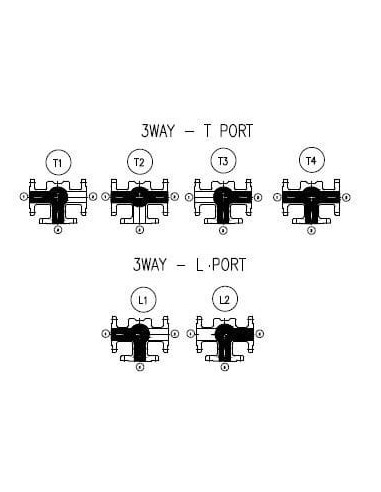

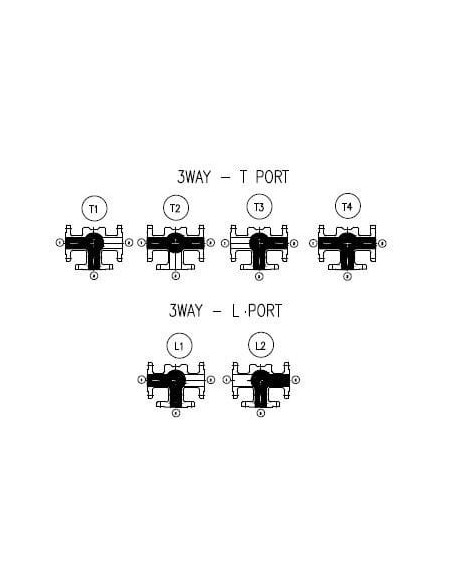

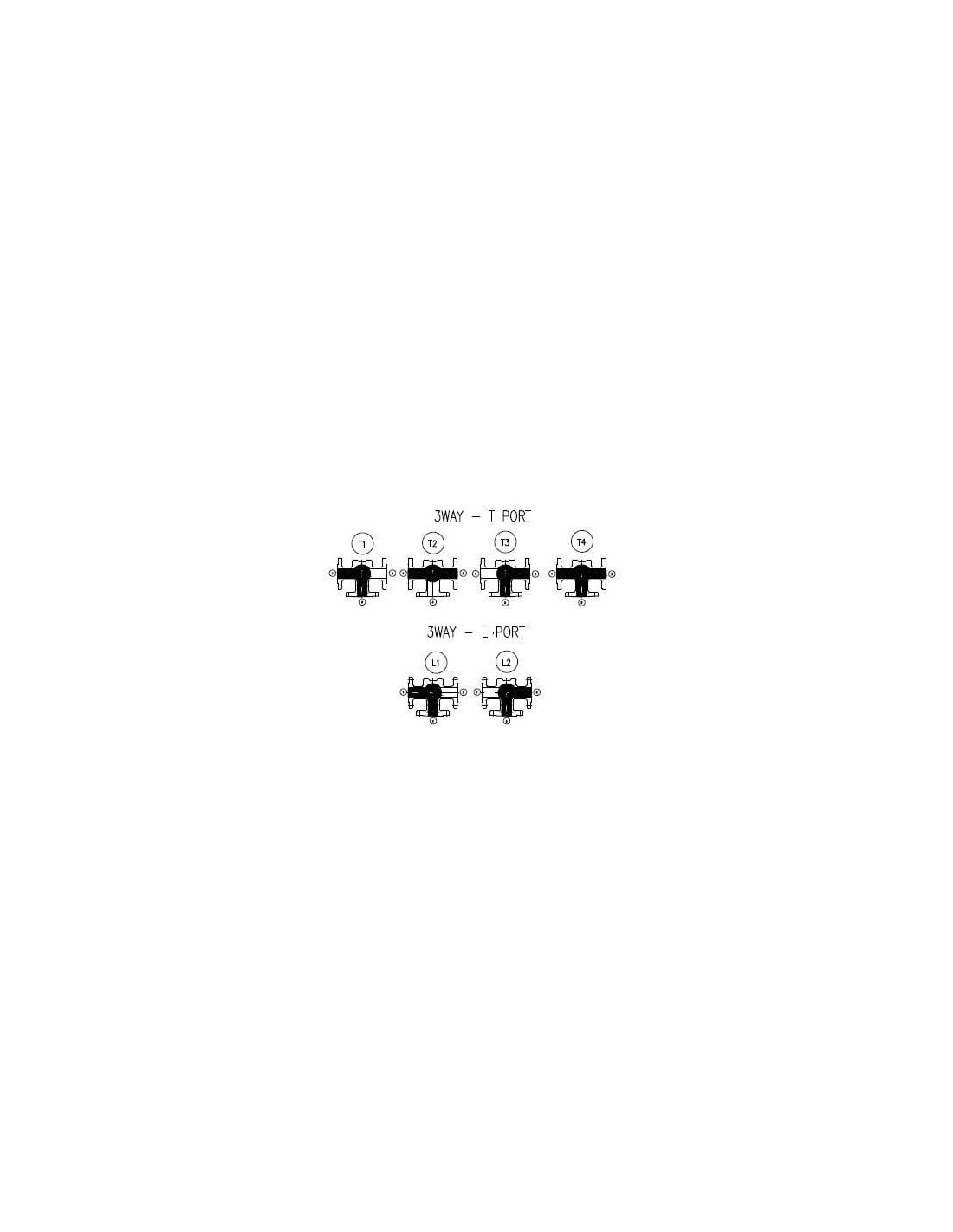

Konstrukcja trzyelementowa z trójdrożną kulą typu T daje szerokie możliwości kierowania przepływem:
- mieszanie dwóch źródeł medium,
- rozprowadzenie medium z jednego źródła na dwa różne kierunki,
- łączenie lub rozdzielanie strumieni w zależności od konfiguracji instalacji.
Łatwość sterowania zapewnia rączka z wbudowaną blokadą oraz czytelną skalą pozycji, a kompaktowe rozmiary zaworu pozwalają na jego instalację także w miejscach o ograniczonej przestrzeni.
Profesjonalne rozwiązanie dla przemysłu i automatyki
Zawór kulowy trójdrożny R 1” GW PN63 to solidne rozwiązanie do zastosowań profesjonalnych, wymagających wysokiej wytrzymałości i niezawodności. Dzięki możliwości montażu siłownika oraz szerokim możliwościom przepływowym jest chętnie wybierany przez projektantów i wykonawców instalacji przemysłowych.
