Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 100 |
| Moment obrotowy przy 6 barach | 168 Nm |
| Czas przesterowania | 0,52 sek. |

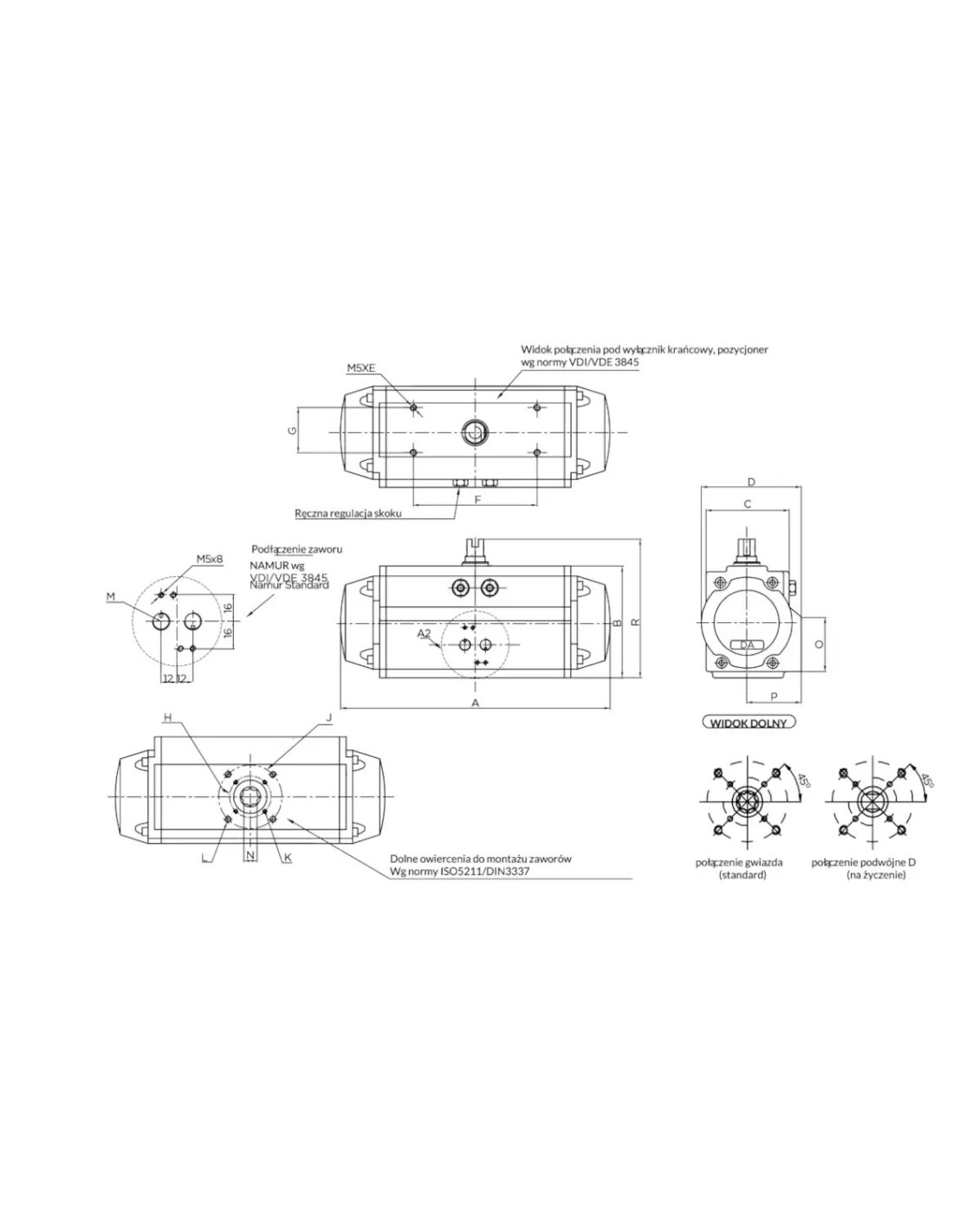

| A | 282 |
| B | 130 |
| C | 95 |
| D | 121 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 70 |
| J | 102 |
| K | M8 |
| L | M10 |
| M | 1/4" |
| N | 17 |
| O | 61 |
| P | 65 |
| R | 150 |
| Atex | II 2GD c T4 |
| Waga | 4,9 kg |

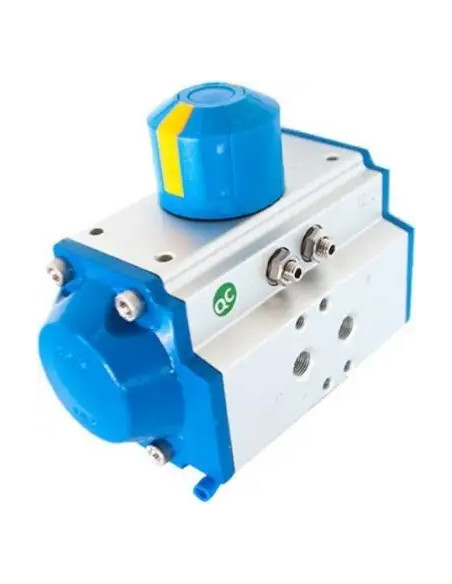

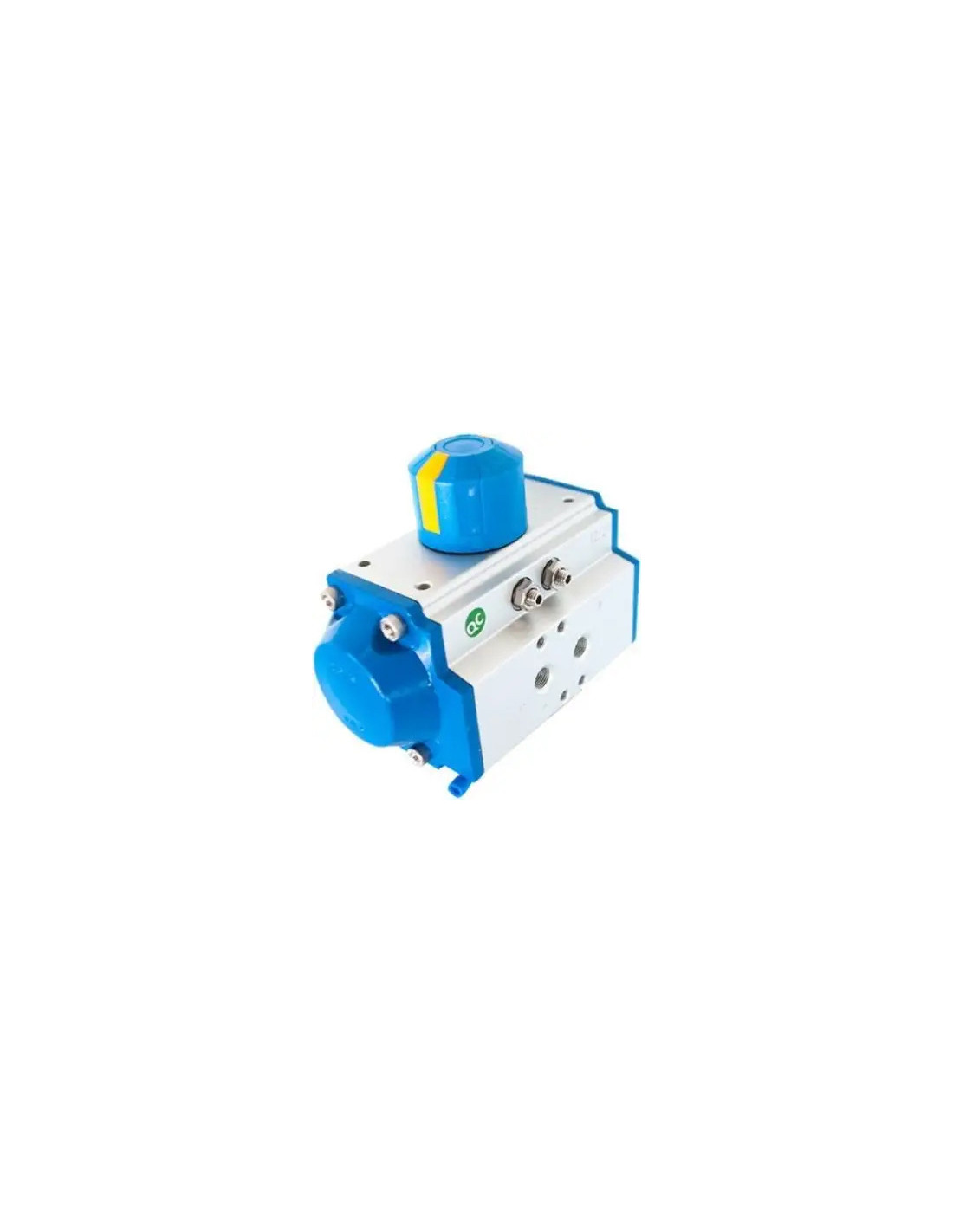

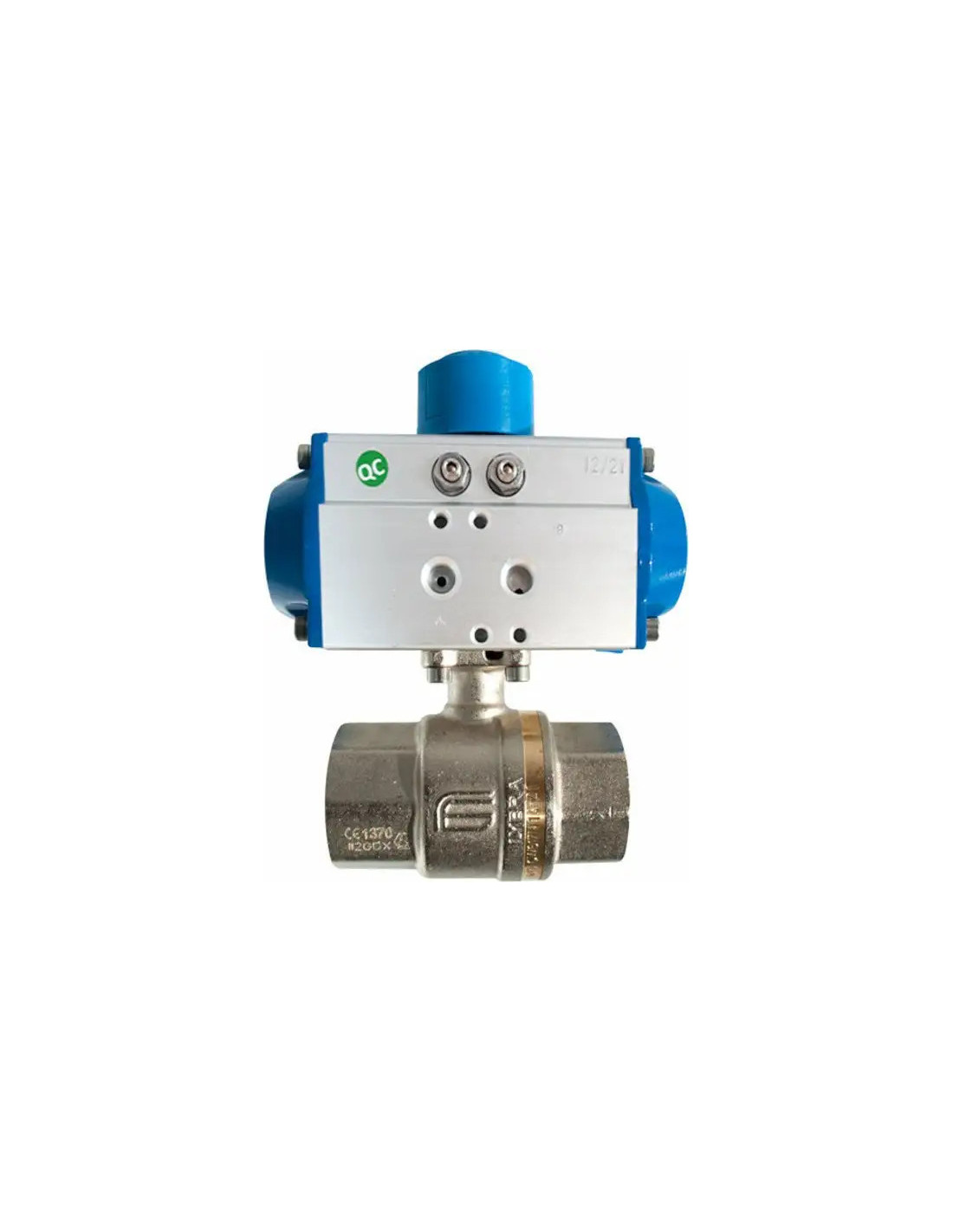

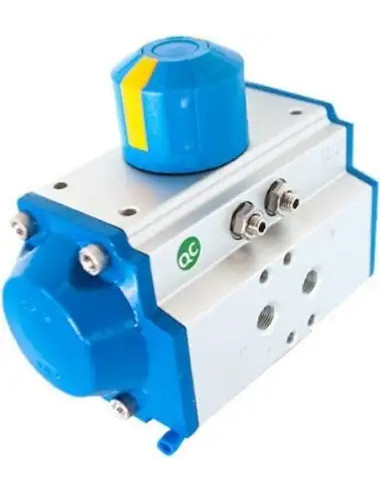

Napęd pneumatyczny podwójnego działania RX 100 – precyzja i niezawodność dla armatury przemysłowej
Napęd pneumatyczny podwójnego działania typu RX model 100 to zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o automatyzacji armatury przemysłowej różnych producentów. Konstrukcja urządzenia umożliwia efektywne sterowanie zaworami wymagającymi obrotu o 90°, a na zamówienie dostępne są również warianty o kącie obrotu 120° oraz 180°, co otwiera szerokie możliwości zastosowania.
Zastosowania napędu pneumatycznego RX 100
Napęd RX 100 sprawdza się idealnie w automatyce przemysłowej, instalacjach wodno-kanalizacyjnych, a także w systemach sterowania gazem i parą. Kompatybilność z przyłączami zgodnymi z normą ISO 5211 sprawia, że może być montowany na różnego rodzaju zaworach obrotowych (kulowych, motylkowych i innych).
- Przemysł chemiczny – do automatyzacji procesów dozowania cieczy i gazów
- Przemysł spożywczy – do sterowania przepływem mediów technologicznych
- Energetyka – w systemach regulacji przepływu pary lub wody
- Oczyszczalnie ścieków i wodociągi – w systemach filtracyjnych i sterowania przepływem
- Systemy HVAC – do automatyzacji przepustnic i regulatorów
Zalety napędu pneumatycznego RX 100
Kompaktowa konstrukcja z ekstrudowanego aluminium zapewnia odporność na korozję i trwałość podczas intensywnej eksploatacji. Precyzyjna regulacja kąta obrotu pozwala na dokładne ustawienie pozycji zaworu, a krótki czas przesterowania (0,52 sek.) umożliwia szybkie operacje nawet podczas dynamicznych procesów produkcyjnych.
- Solidna i szczelna konstrukcja – chroni przed wpływem czynników zewnętrznych
- Bezproblemowa integracja – standardowe interfejsy montażowe ISO i Namur
- Bezpieczeństwo użytkowania – spełnia normy ATEX II 2GD c T4
- Optymalna wydajność – wysoki moment obrotowy, osiągający nawet 168 Nm przy 6 barach
- Szeroki zakres temperatur pracy – od -20 do +80°C
- Wskaźnik optyczny położenia – szybka wizualna kontrola stanu napędu
Pneumatyczny napęd RX 100 – trwałość i elastyczność w każdych warunkach
Napęd RX 100 znajduje zastosowanie wszędzie tam, gdzie liczy się wydajność, precyzja i niezawodność działania. Możliwość doposażenia w wyłączniki krańcowe oraz pozycjonery czyni go uniwersalnym elementem systemów automatyki przemysłowej. Dzięki różnym wariantom montażu oraz łatwej integracji z zaworami ćwierćobrotowymi, napęd RX 100 spełnia wymagania nawet najbardziej wymagających aplikacji technologicznych.
