Dane techniczne
| Ciśnienie pracy | 2 - 8 bar |
| Kąt obrotu | std 90° (na zamówienie 120°, 180°, 3-pozycyjny) |
| Położenie wskaźnika optycznego | na górze (opcja wyłącznik krańcowy) |
| Regulacja kąta skoku | 0° (-5°/+5°), poz. 90° (-5°/+5°) |
| Ciśnienie robocze | 6 bar |
| Materiał | ekstrudowane aluminium |
| Temperatura pracy | od -20 do +80 °C |
| Zastosowanie | Seria napędów stosowana z armaturą przemysłową, ćwierćobrotową różnych producentów i typów. |
| Przyłącze zaworu | zgodne z ISO 5211 |
| Rozmiar | 100 |
| Moment obrotowy przy 6 barach | 128 Nm |
| Czas przesterowania | 0,63 sek. |
| A | 282 |
| B | 130 |
| C | 95 |
| D | 121 |
| E | 8 |
| F | 80 |
| G | 30 |
| H | 70 |
| J | 102 |
| K | M8 |
| L | M10 |
| M | 1/4" |
| N | 17 |
| O | 61 |
| P | 65 |
| R | 150 |
| Atex | II 2GD c T4 |
| Waga | 6,1 kg |

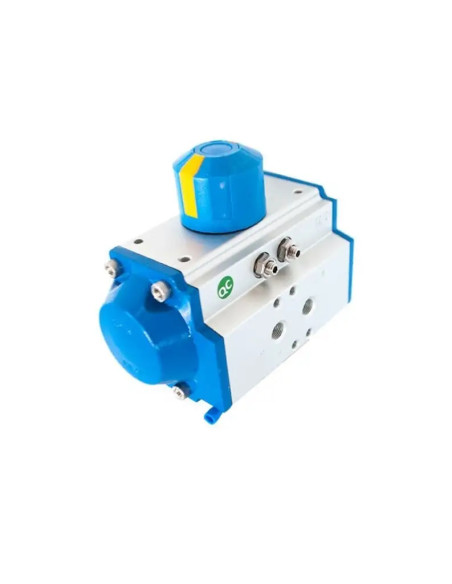

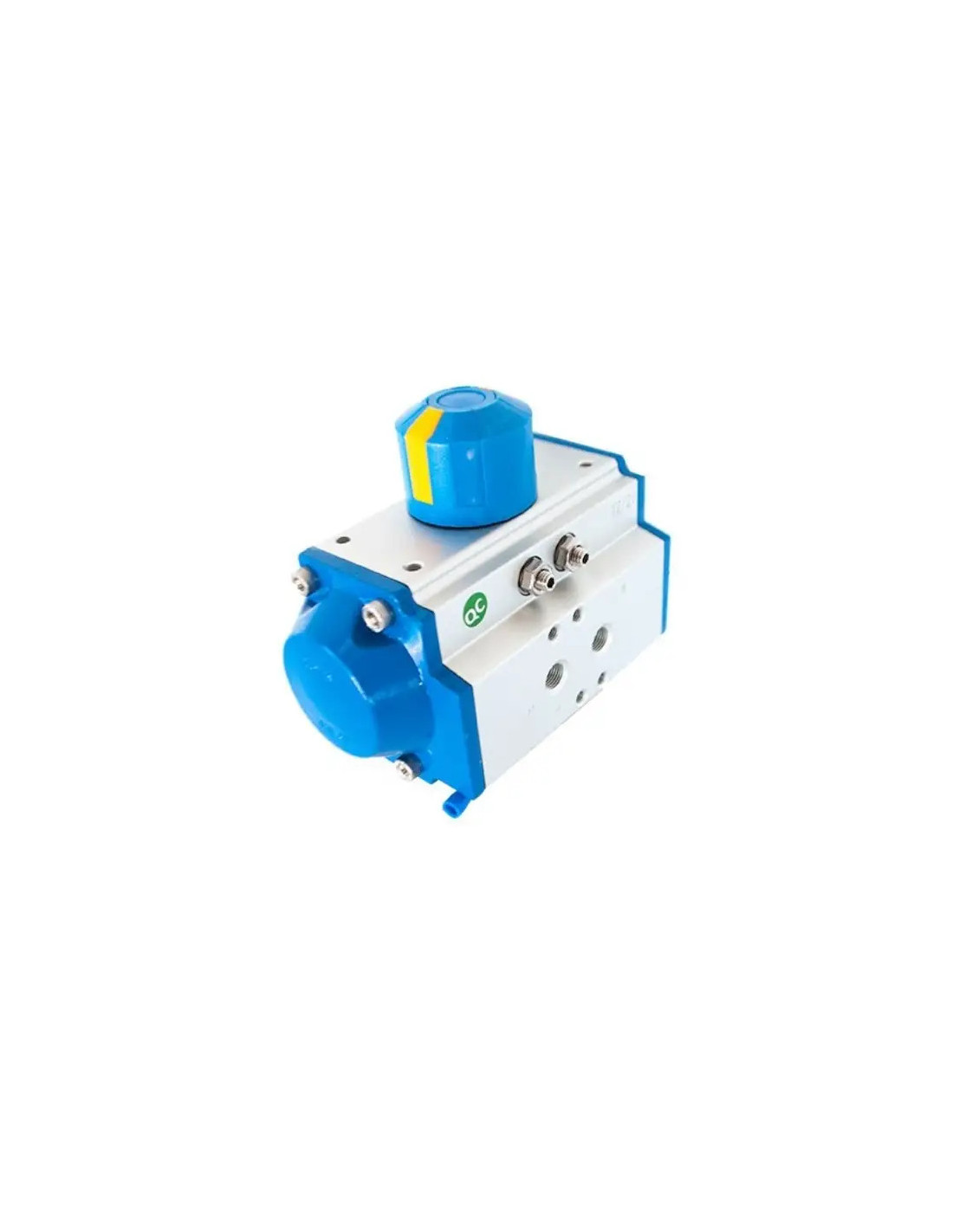

Napęd pneumatyczny pojedynczego działania RX 100 SRI – do automatyzacji armatury przemysłowej
Napęd pneumatyczny pojedynczego działania typ RX model 100 to wydajne i niezawodne rozwiązanie przeznaczone do automatyzacji zaworów ćwierćobrotowych. Dzięki zwartej konstrukcji opartej na ekstrudowanym aluminium urządzenie zapewnia wysoką wytrzymałość oraz odporność na uszkodzenia mechaniczne, co sprawia, że znajduje zastosowanie w trudnych warunkach przemysłowych.
Zastosowanie napędu pneumatycznego RX 100 SRI w przemyśle
Napęd RX 100 SRI został zaprojektowany z myślą o współpracy z armaturą przemysłową różnych producentów. Sprawdza się zarówno w systemach automatyzacji rurociągów, jak i w liniach produkcyjnych wymagających zdalnego sterowania przepływem mediów.
- Automatyka procesowa w instalacjach przemysłu chemicznego, spożywczego oraz rafineryjnego
- Sterowanie przepływem cieczy i gazów w systemach przesyłowych
- Zastosowania w środowiskach zagrożonych wybuchem – zgodność z wymaganiami ATEX II 2GD c T4
Najważniejsze zalety napędu RX 100 SRI
- Wysoki moment obrotowy – 128 Nm przy 6 barach
- Niezawodne działanie w szerokim zakresie temperatur: od -20°C do +80°C
- Konstrukcja zgodna ze standardem ISO 5211 – łatwa integracja z zaworami różnych marek
- Precyzyjna kontrola kąta obrotu: standardowo 90°, dostępne wykonania specjalne (120°, 180°, 3-pozycyjny)
- Solidny korpus z aluminium ekstrudowanego, zapewniający odporność na korozję i długą żywotność
- Możliwość wyposażenia w wyłączniki krańcowe oraz optyczny wskaźnik położenia
Możliwości i funkcjonalność pneumatycznego napędu RX 100 SRI
Napęd ten umożliwia automatyzację procesów poprzez szybkie i niezawodne przełączanie zaworów. Kompaktowy rozmiar oraz prosta instalacja pozwalają na stosowanie go w istniejących systemach przemysłowych bez konieczności kosztownych modyfikacji. Urządzenie gwarantuje szybki czas przesterowania wynoszący zaledwie 0,63 sekundy, co znacząco podnosi wydajność procesów produkcyjnych.
Dzięki przemyślanej konstrukcji i wysokim parametrom technicznym napęd RX 100 SRI znajduje zastosowanie w miejscach, gdzie kluczowe są żywotność, niezawodność oraz bezpieczeństwo pracy urządzeń automatyki przemysłowej.
