Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 201 |
| Uszczelnienia | PTFE / Viton |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | od -20 do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1/2" |

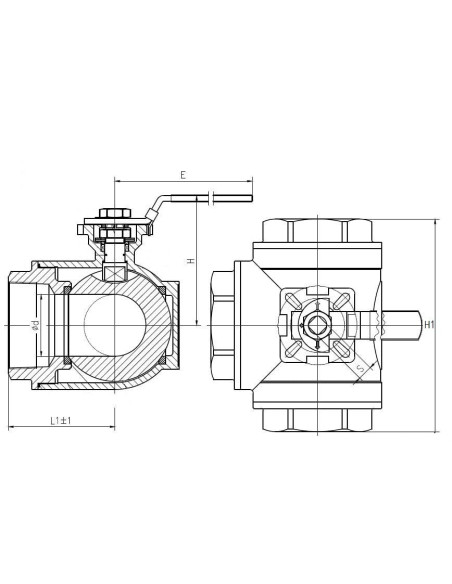

| d | 12 mm |
| H | 65 mm |
| H1 | 36 mm |
| E | 125 mm |
| L | 72 mm |
| S | 9 mm |
| Moment przesterowania | 7 Nm |

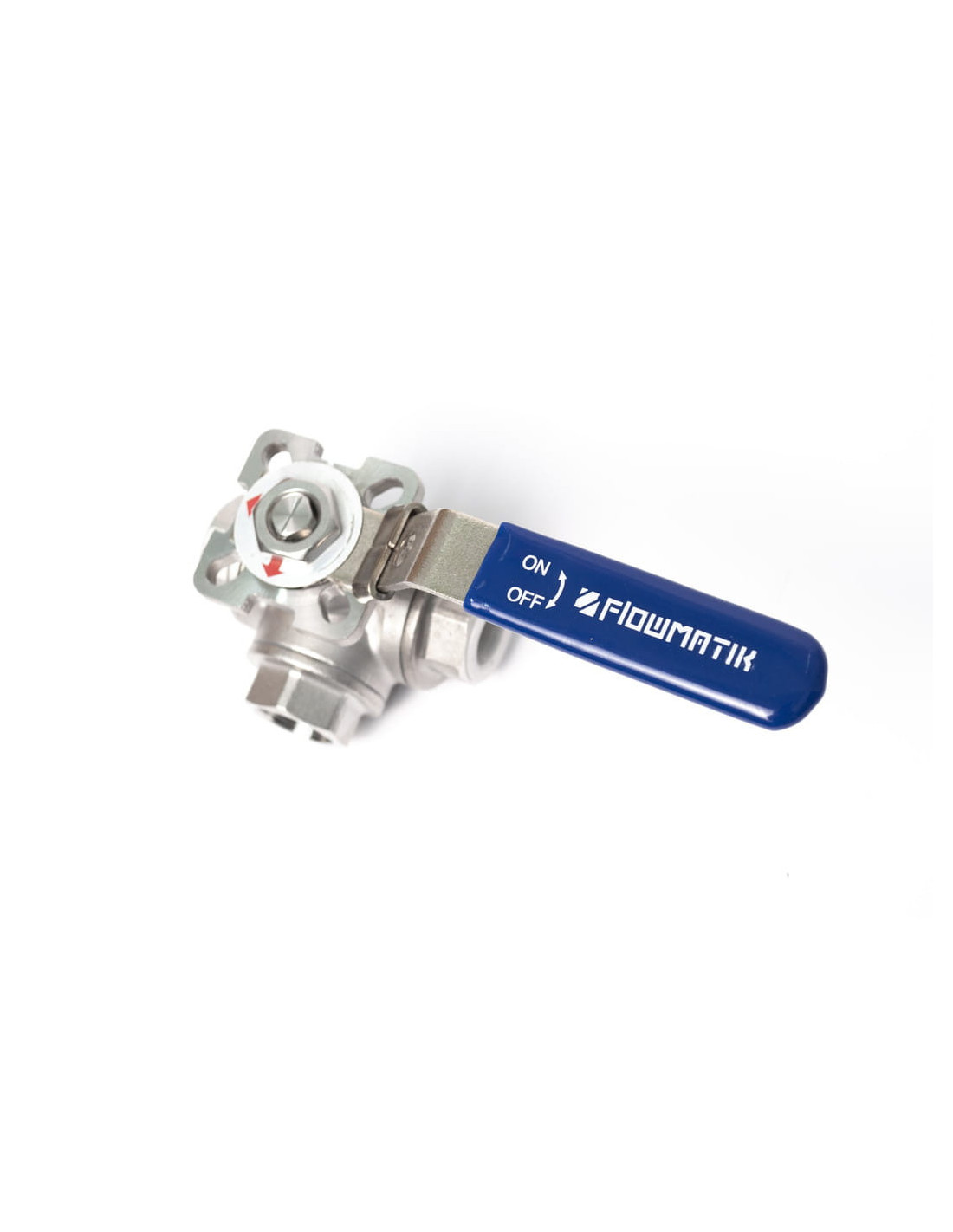

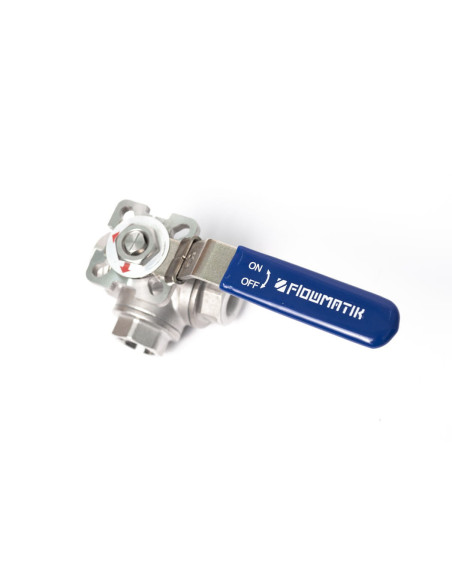

Zawór kulowy trójdrożny Flowmatik R 1/2" GW PN63 nierdzewny 316 – wysokiej klasy rozdzielacz do instalacji przemysłowych
Trójdrożny zawór kulowy Flowmatik R 1/2" GW PN63 wykonany z odpornej na korozję stali nierdzewnej AISI 316 to element armatury zaprojektowany do najbardziej wymagających zastosowań w różnorodnych instalacjach przemysłowych. Precyzyjna konstrukcja zapewnia niezawodne działanie podczas rozdzielania, łączenia lub przekierowywania przepływu mediów płynnych oraz gazowych.

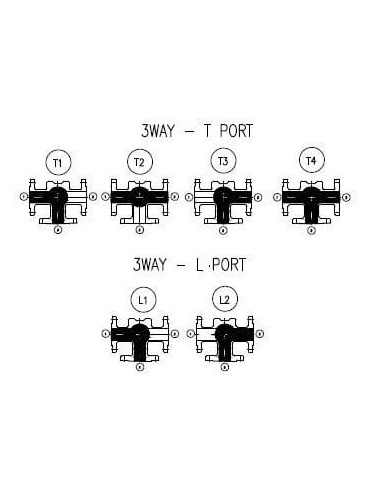

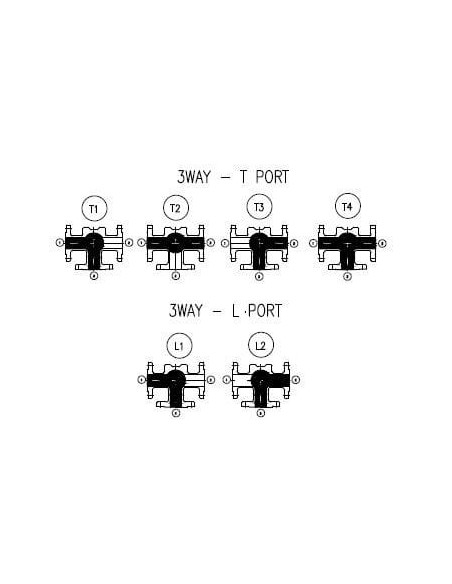

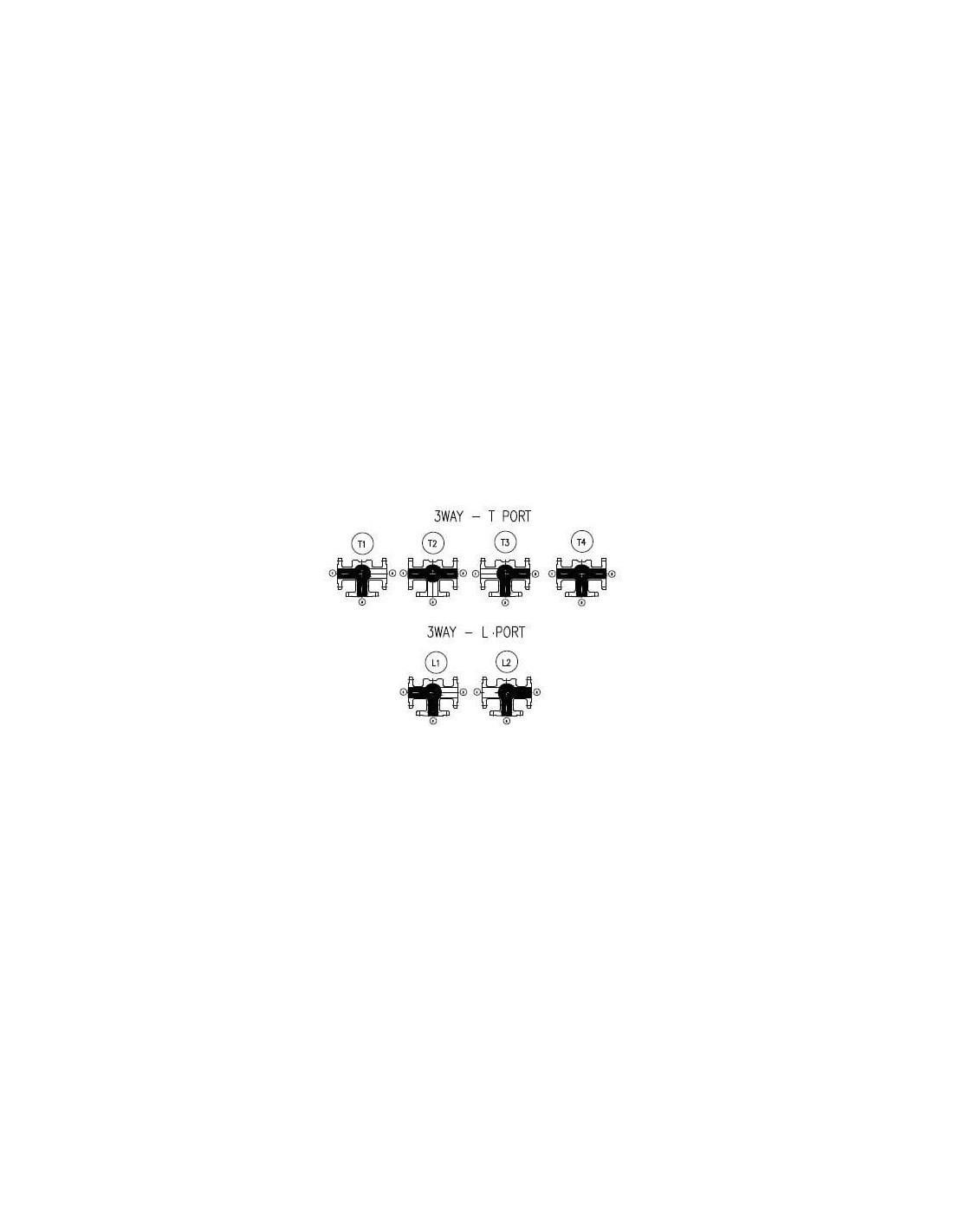

Wariant L – uniwersalność rozdzielania przepływu
Zastosowanie L-portu wewnątrz korpusu umożliwia swobodne zarządzanie kierunkiem przepływu, pozwalając na przełączanie między dwoma wybranymi kanałami przy wyłączeniu trzeciego. To rozwiązanie oferuje dużą elastyczność w instalacjach, gdzie kluczowe jest sterowanie przepływem w różnych gałęziach systemu.
- Maksymalne ciśnienie robocze: do 63 bar
- Szeroki zakres temperatury pracy: od -20°C do +180°C
- Kompatybilny z automatyzacją dzięki płycie montażowej ISO5211
- Blokada rączki zabezpiecza przed nieautoryzowaną zmianą położenia
- Uszczelnienia PTFE/Viton – wysoka szczelność oraz odporność chemiczna
- Gwintowanie 1/2" typu GW – łatwe włączenie w obieg rurowy
Trwałość i bezpieczeństwo dzięki stali nierdzewnej 316
Wszystkie elementy robocze – korpus, kula oraz rączka – wykonane są z wysokiej jakości stali nierdzewnej, co zapewnia odporność na działanie czynników korozyjnych i chemikaliów. **Wytrzymałość mechaniczna** zaworu pozwala na stosowanie go w środowisku agresywnym oraz tam, gdzie występuje ryzyko uszkodzeń eksploatacyjnych.
Zawór kulowy trójdrożny – przykładowe zastosowanie
Flowmatik R 1/2" GW PN63 znajduje zastosowanie w systemach rurociągowych różnorodnych branż, takich jak:
- przemysł chemiczny i petrochemiczny,
- technologie farmaceutyczne,
- przemysł spożywczy,
- gospodarka wodno-kanalizacyjna,
- energetyka i automatyka przemysłowa,
- instalacje stoczniowe i hutnictwo.
Zawór kulowy trójdrożny przeznaczony jest do sterowania przepływem agresywnych i nieagresywnych cieczy oraz gazów w zakresie ciśnień do 63 bar. Nie jest odpowiedni do pracy z parą wodną ani w warunkach próżniowych.
Korzyści z zastosowania zaworu Flowmatik
- Bardzo wysoka szczelność dzięki specjalnym uszczelnieniom PTFE/Viton
- Możliwość automatyzacji – szybki montaż napędów elektrycznych lub pneumatycznych na płycie ISO5211
- Zabezpieczenie przed przypadkowym przestawieniem rączki
- Prosta obsługa i szybka możliwość zmiany kierunku przepływu
- Solidna konstrukcja gwarantująca długotrwałą, bezawaryjną eksploatację
