Dane techniczne
| Materiał korpusu | Żeliwo GJL 250 |
| Materiał kuli | Mosiądz chromowany |
| Uszczelnienia | NBR |
| Uszczelnienie kuli | PTFE + carbon |
| Ciśnienie robocze | max. 16 bar |
| Temperatura pracy | -10 do +100 °C |
| Główne cechy | Zawór kołnierzowy typu WAFER, krótka zabudowa, wykonanie PN10/16, Mocowanie napędu wg ISO 5211 |
| Zastosowanie i medium | W instalacjach ogrzewania i klimatyzacji (HVAC), ciepłownictwie, dystrybucji i uzdatnianiu wody, aplikacjach przemysłowych oraz rolniczych, do dystrybucji sprężonego powietrza, w instalacjach ppoż., do olejów i węglowodorów. Mogą być montowane w linii i na końcu instalacji, występuje możliwość zastosowania napędu oraz oprzyrządowania. Nie nadają się do instalacji pary oraz do dławienia i regulacji przepływu. |
| Certyfikaty | Deklaracja zgodności, Atest ciśnieniowy PED, Atest higieniczny PZH do wody |
| Uwaga | W wykonaniu na wyższe temperatury skontaktuj się z nami |

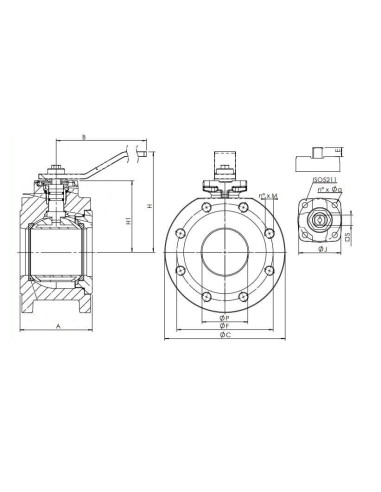

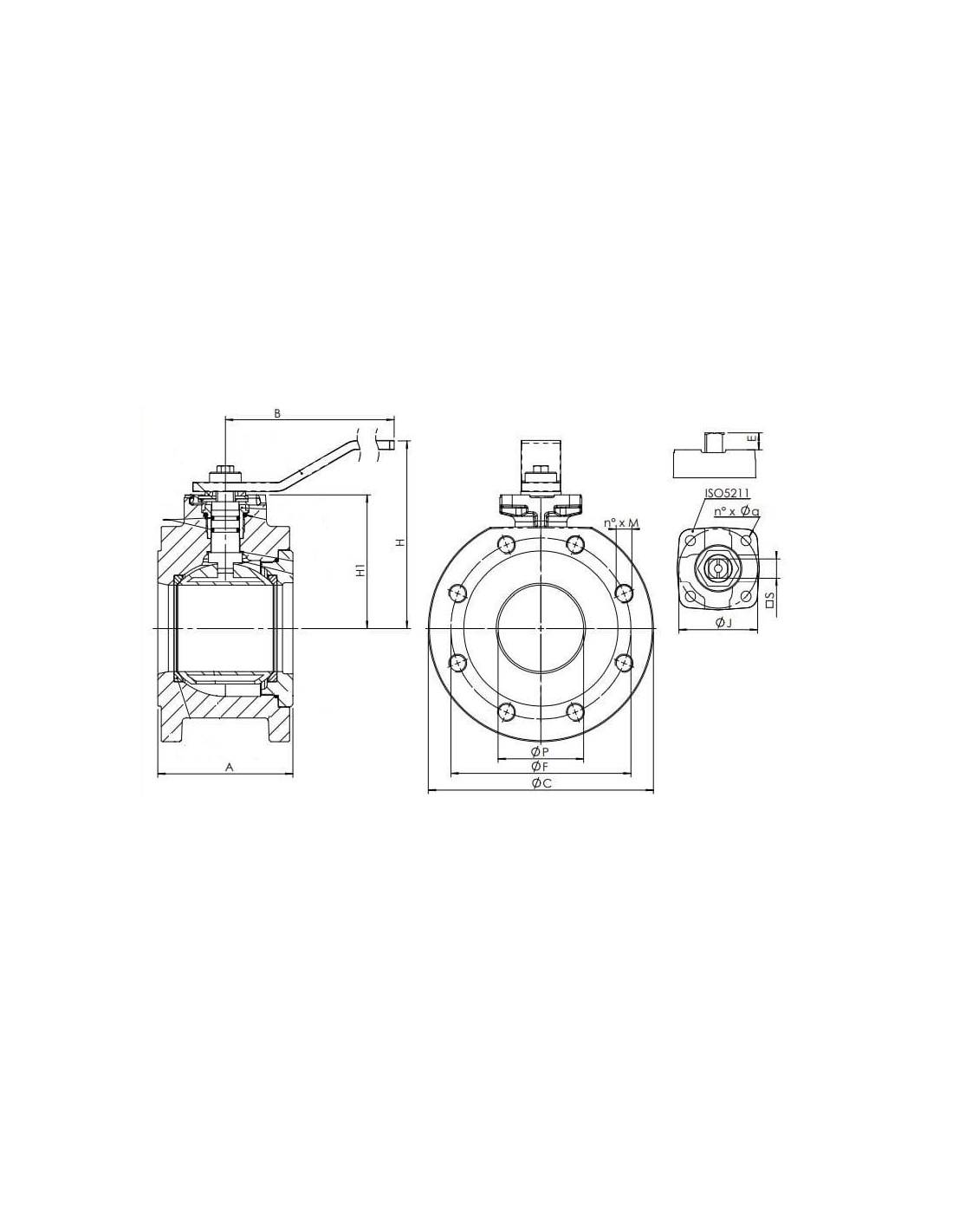

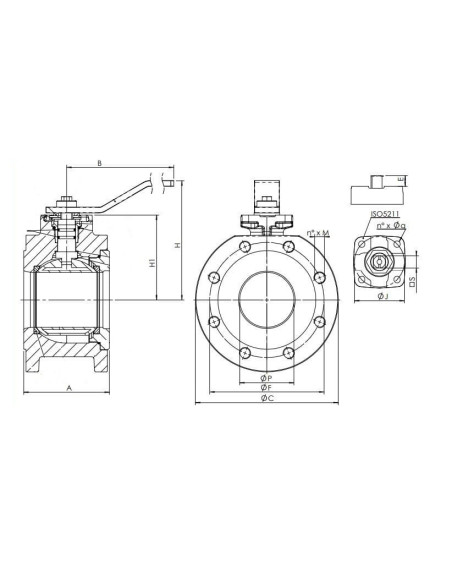

| DN | DN100 |
| A | 130 mm |
| E | 15 mm |
| B | 360 mm |
| C | 220 mm |
| H | 181 mm |
| H1 | 132,5 mm |
| F | 180 mm |
| J | 70 mm |
| P | 95 mm |
| S | 17 mm |
| n x d | 8 x M16 |
| n x q | 4 x 9 |
| ISO 5211 | F07 |
| Waga | 18,5 kg |

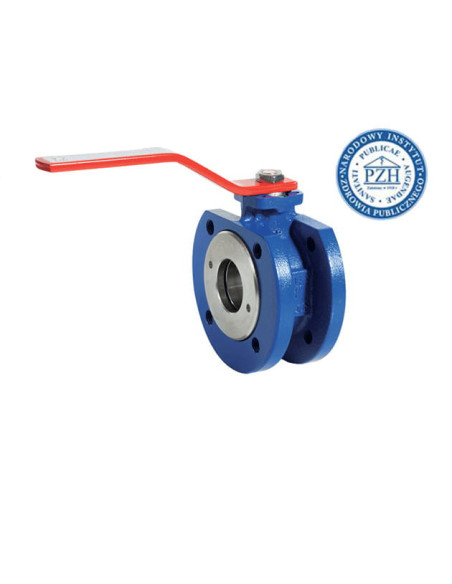

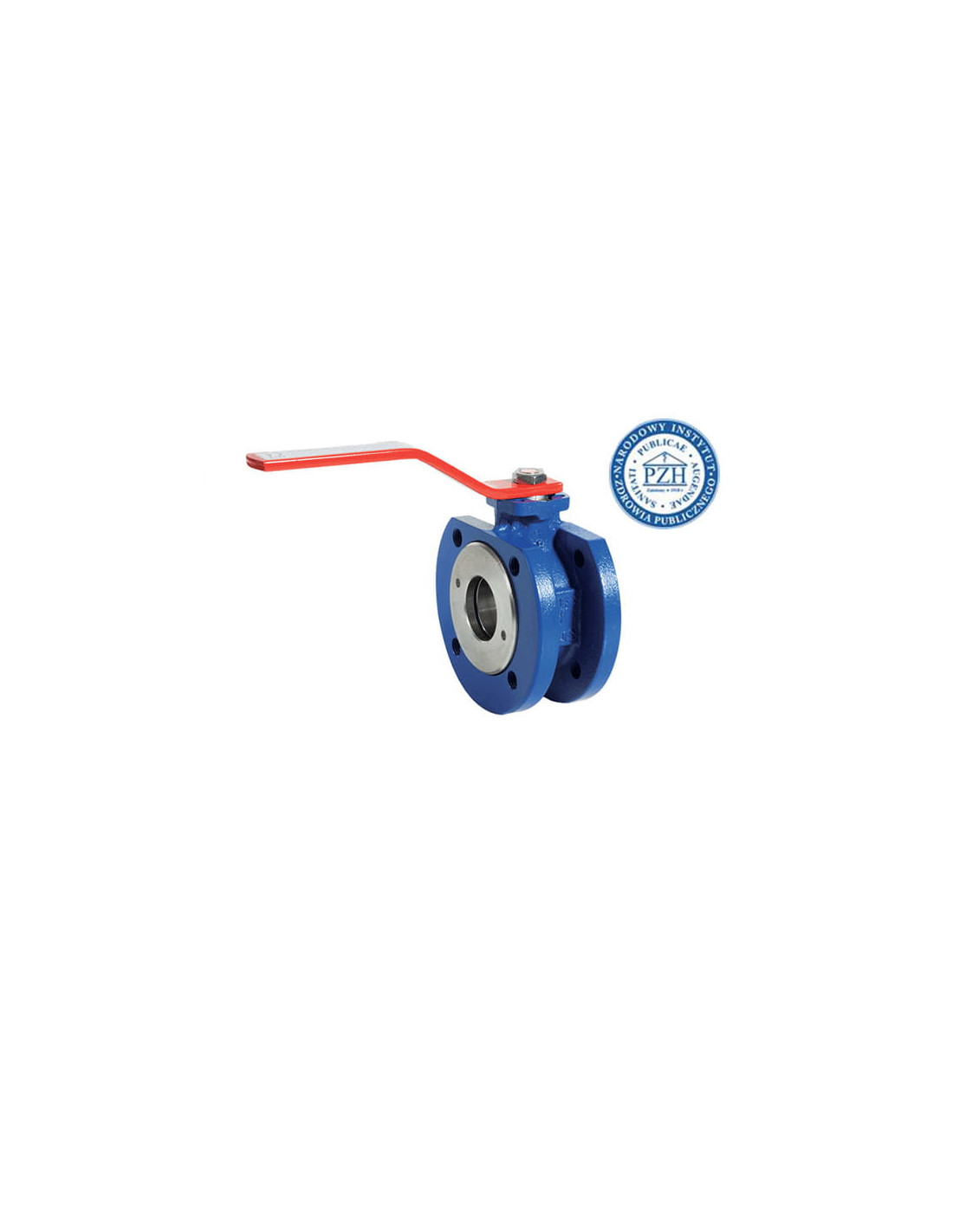

Zawór kulowy kołnierzowy DN100 PN16 – solidne rozwiązanie do instalacji przemysłowych i wodnych
Zawór kulowy kołnierzowy DN100 PN16 jest elementem armatury przemysłowej zaprojektowanym z myślą o niezawodnej pracy w instalacjach wodnych, grzewczych, chłodniczych oraz przemysłowych. Korpus wykonany z żeliwa GJL 250 gwarantuje wysoką wytrzymałość mechaniczną, odporność na korozję oraz wieloletnią eksploatację, nawet w trudnych warunkach środowiskowych.
Zawór kulowy WAFER DN100 – kompaktowa budowa i uniwersalne zastosowanie
Model wykonany w wersji WAFER z krótką zabudową charakteryzuje się kompaktowymi wymiarami oraz łatwością montażu pomiędzy kołnierzami rurowymi instalacji. System Mocowania zgodny z normą ISO 5211 umożliwia wygodną integrację z siłownikami oraz automatyką przemysłową, co pozwala na łatwe przystosowanie zaworu do pracy z różnymi systemami sterowania.
Wytrzymałość i szczelność – konstrukcja zaworu DN100 PN16
W zaworze zastosowano chromowaną kulę z mosiądzu, a także wysokiej jakości uszczelnienia PTFE wzmocnione węglem oraz uszczelkę NBR. Takie połączenie materiałów zapewnia doskonałą szczelność, odporność na zużycie oraz chemikalia występujące w typowych mediach procesowych. Zawór charakteryzuje się pracą w zakresie ciśnienia do 16 bar oraz temperatur od -10°C do 100°C, co obejmuje większość aplikacji w przemyśle, HVAC oraz systemach dystrybucji wody.
Typowe zastosowania i media robocze dla zaworu kołnierzowego DN100
- Instalacje grzewcze i chłodnicze (HVAC)
- Przemysł ciepłowniczy oraz technologie uzdatniania i dystrybucji wody
- Aplikacje przemysłowe i rolnicze – dystrybucja olejów, węglowodorów oraz sprężonego powietrza
- Systemy przeciwpożarowe oraz inne instalacje wymagające szybkiego i pewnego odcięcia przepływu
Zawór DN100 PN16 może być montowany zarówno w przepływie liniowym, jak i na końcu instalacji. Istnieje możliwość jego wyposażenia w napędy automatyczne i dodatkowe oprzyrządowanie.
Bezpieczeństwo i zgodność z normami – certyfikaty dla zaworu kulowego DN100
Produkt posiada deklarację zgodności, atest ciśnieniowy PED oraz atest higieniczny PZH do stosowania z wodą przeznaczoną do spożycia. Gwarantuje to pełną zgodność z rygorystycznymi wymaganiami bezpieczeństwa oraz wytrzymałości dla instalacji komunalnych i przemysłowych.
Korzyści ze stosowania zaworu kulowego kołnierzowego
- Odporność na korozję i wytrzymałość materiałowa
- Łatwa i szybka instalacja – krótka zabudowa
- Możliwość pracy z automatyką przemysłową (ISO 5211)
- Szeroki zakres zastosowań i kompatybilność z wieloma mediami
Zawór kulowy kołnierzowy DN100 PN16 stanowi niezawodny wybór do profesjonalnych zastosowań przemysłowych oraz komunalnych, wszędzie tam, gdzie wymagana jest wysoką szczelność, trwałość i możliwość pracy pod wysokim ciśnieniem.
