Dane techniczne
| Materiał korpusu | Żeliwo GJL 250 |
| Materiał kuli | Mosiądz chromowany |
| Uszczelnienia | NBR |
| Uszczelnienie kuli | PTFE + carbon |
| Ciśnienie robocze | max. 16 bar |
| Temperatura pracy | -10 do +100 °C |
| Główne cechy | Zawór kołnierzowy typu WAFER, krótka zabudowa, wykonanie PN10/16, Mocowanie napędu wg ISO 5211 |
| Zastosowanie i medium | W instalacjach ogrzewania i klimatyzacji (HVAC), ciepłownictwie, dystrybucji i uzdatnianiu wody, aplikacjach przemysłowych oraz rolniczych, do dystrybucji sprężonego powietrza, w instalacjach ppoż., do olejów i węglowodorów. Mogą być montowane w linii i na końcu instalacji, występuje możliwość zastosowania napędu oraz oprzyrządowania. Nie nadają się do instalacji pary oraz do dławienia i regulacji przepływu. |
| Certyfikaty | Deklaracja zgodności, Atest ciśnieniowy PED, Atest higieniczny PZH do wody |
| Uwaga | W wykonaniu na wyższe temperatury skontaktuj się z nami |

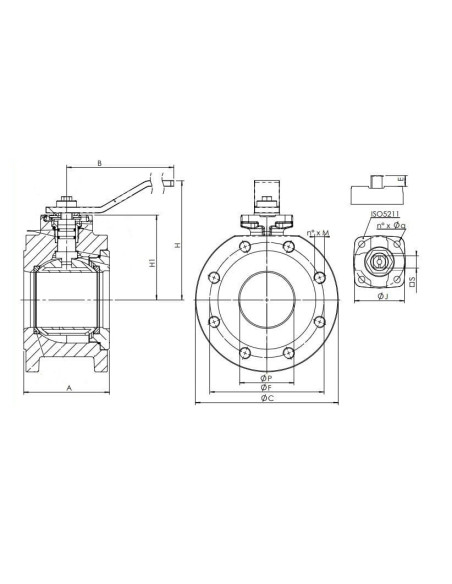

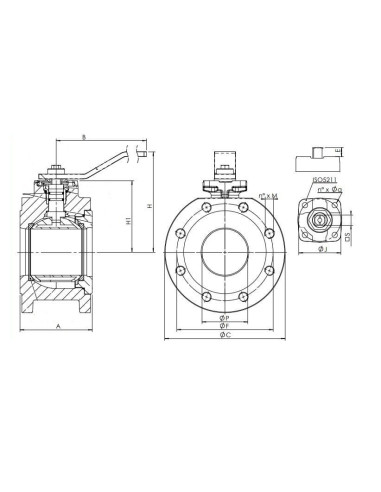

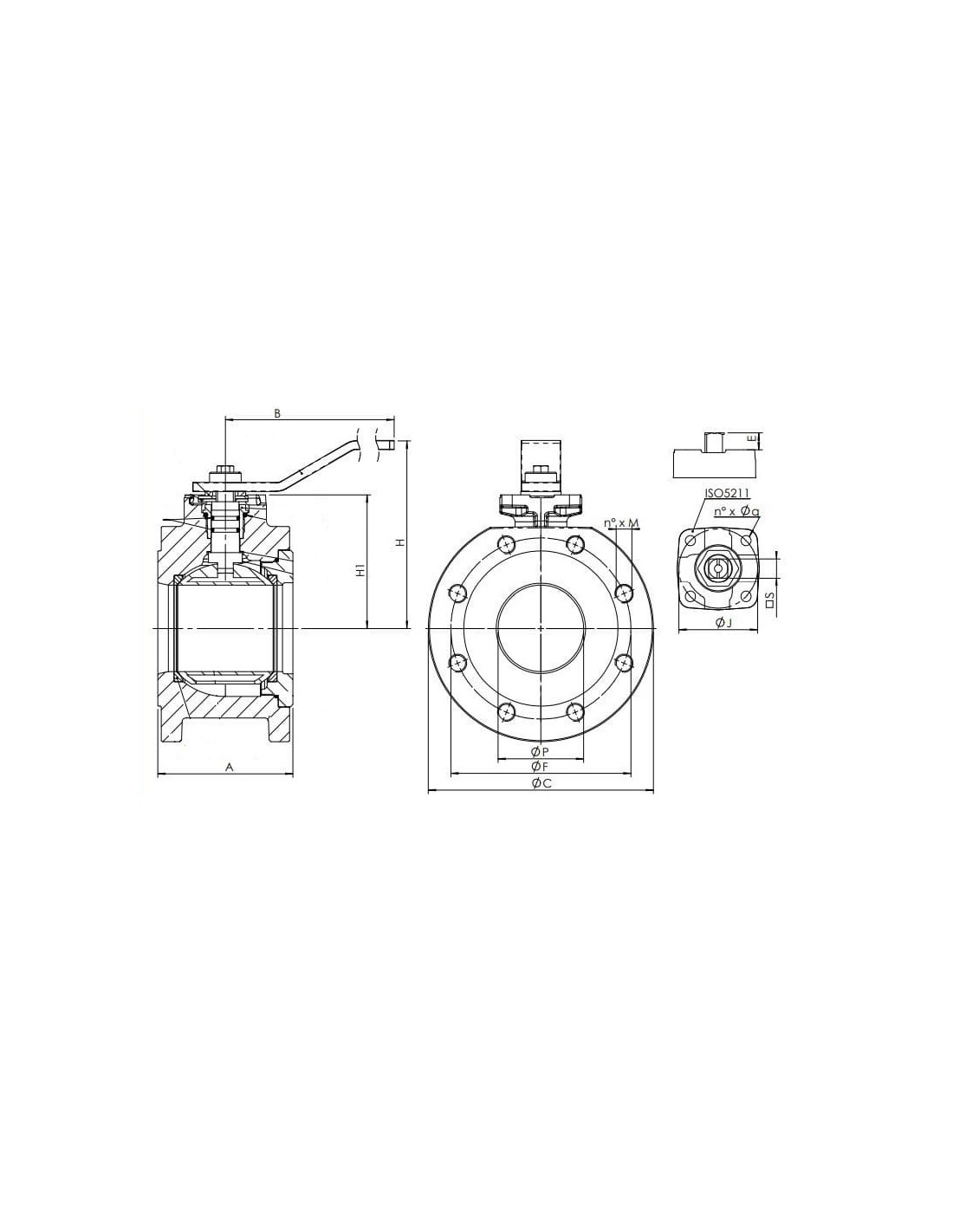

| DN | DN50 |
| A | 80 mm |
| E | 13,5 mm |
| B | 230 mm |
| C | 165 mm |
| H | 133 mm |
| H1 | 87 mm |
| F | 125 mm |
| J | 50 mm |
| P | 50 mm |
| S | 14 mm |
| n x d | 4 x M16 |
| n x q | 4 x 7 |
| ISO 5211 | F05 |
| Waga | 7,1 kg |

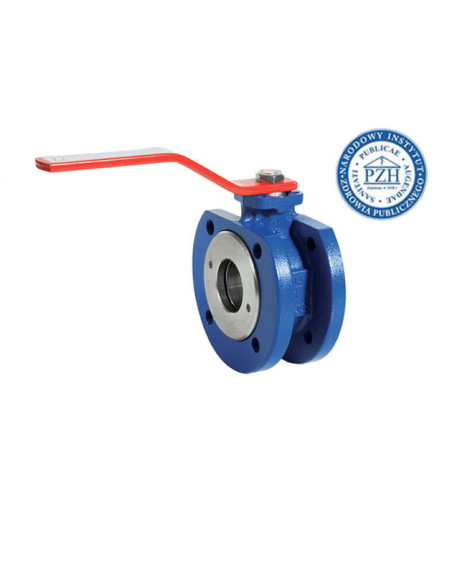

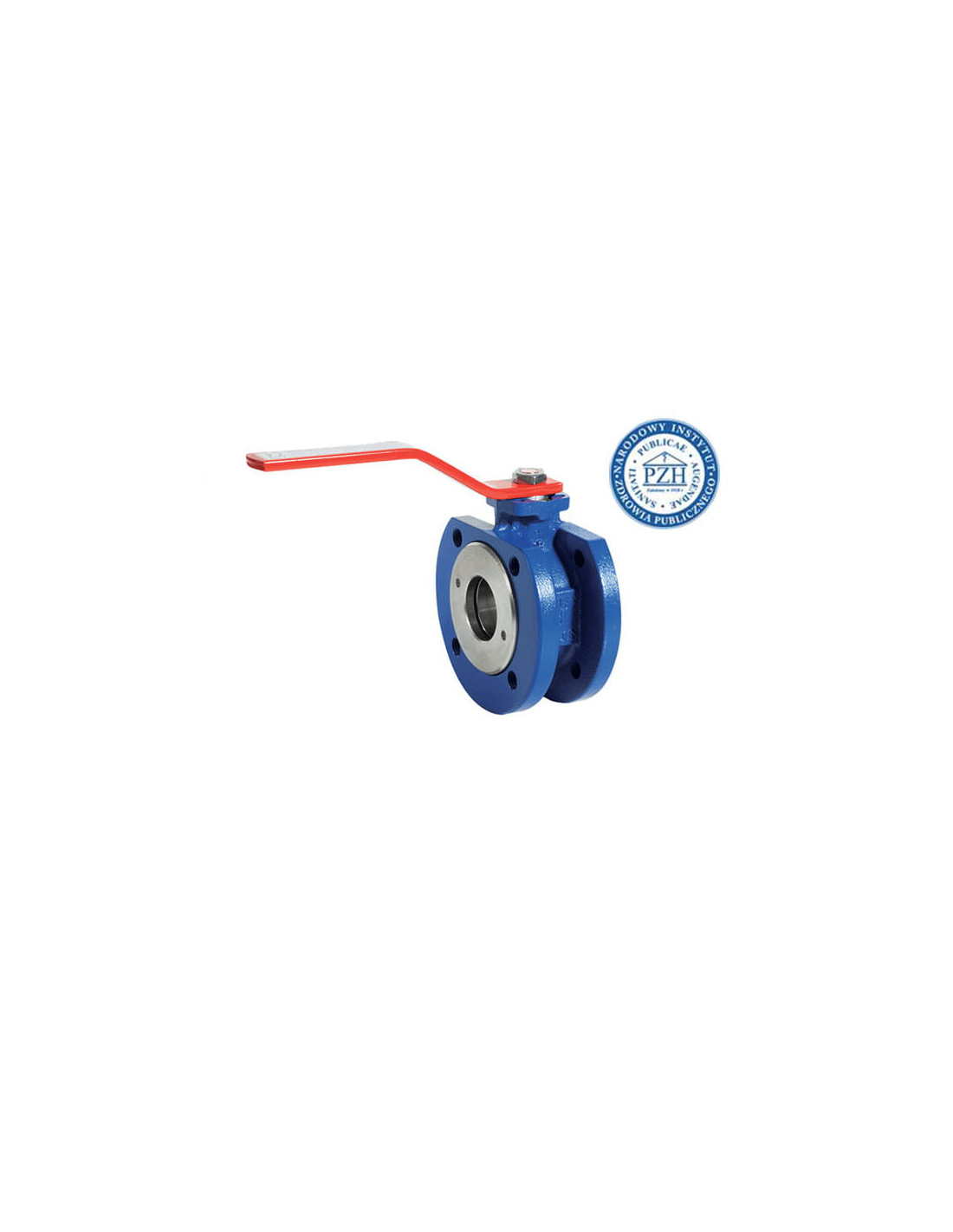

Zawór kulowy kołnierzowy DN50 PN16 żeliwny – uniwersalne rozwiązanie dla przemysłu i instalacji wodnych
Zawór kulowy kołnierzowy DN50 PN16 to solidne i niezawodne rozwiązanie stosowane w różnorodnych instalacjach przesyłu mediów. Wykonany z wysokiej jakości żeliwa GJL 250 oraz wyposażony w chromowaną kulę z mosiądzu, charakteryzuje się wysoką odpornością na korozję i trwałością, nawet przy intensywnej eksploatacji. Kompaktowa, krótka zabudowa typu WAFER pozwala na łatwy montaż wobec ograniczonej przestrzeni technicznej.
Najważniejsze zalety zaworu kulowego kołnierzowego DN50 PN16
- Wysoka szczelność dzięki zastosowaniu uszczelnień NBR oraz gniazd PTFE z dodatkiem węgla, co zapewnia niezawodne działanie przez długi czas.
- Przystosowanie do pracy z różnymi mediami: woda zimna i ciepła, oleje, węglowodory, sprężone powietrze, a także media przemysłowe oraz rolnicze.
- Możliwość montażu w linii lub na końcu instalacji – duża elastyczność zastosowań.
- Mocowanie napędu według standardu ISO 5211 – łatwa automatyzacja i przyłączenie siłowników.
- Wytrzymałość ciśnieniowa do 16 bar oraz praca w zakresie temperatur od -10 do +100°C.
- Zgodność z normami PN10/16 oraz certyfikaty: PED, PZH – idealny do instalacji wodnych, również z wodą pitną.
Typowe zastosowania i możliwości wykorzystania zaworu DN50 PN16
Produkt znajduje szerokie zastosowanie w wielu branżach, w tym:
- instalacjach ogrzewania i klimatyzacji (HVAC)
- przemysłowych oraz rolniczych systemach przesyłu mediów
- dystrybucji i uzdatnianiu wody, także w systemach wody pitnej
- systemach ciepłowniczych oraz instalacjach przeciwpożarowych (ppoż.)
- przesyłu i dystrybucji olejów, węglowodorów oraz sprężonego powietrza
Zawór kulowy żeliwny kołnierzowy może być montowany zarówno w nowych, jak i modernizowanych instalacjach przemysłowych. Z uwagi na konstrukcję umożliwiającą szybkie zamykanie oraz otwieranie przepływu, sprawdza się w miejscach wymagających częstych operacji i wysokiej niezawodności.
Budowa i przystosowanie do nowoczesnych systemów
Korpus z żeliwa, chromowana kula oraz uszczelnienia PTFE gwarantują długotrwałą odporność na czynniki chemiczne oraz mechaniczne. Ustandaryzowane przyłącze ISO 5211 pozwala łatwo zintegrować zawór z układami automatyki przemysłowej. Kompaktowa budowa typu WAFER umożliwia instalację w zabudowie zwartej.
- Bezproblemowy montaż w istniejących i nowych instalacjach
- Możliwość współpracy z napędami elektrycznymi i pneumatycznymi
- Łatwa obsługa manualna dzięki solidnej dźwigni
Nie jest przeznaczony do pracy z parą oraz do dławienia lub regulacji przepływu.
W przypadku potrzeby stosowania przy wyższych temperaturach warto skonsultować się ze specjalistą technicznym.
