Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 10,4 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 117,4 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 117,4 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T17 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0507 |
| Safety Integrity Level (SIL) | Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 4872 g |
| Wałek łączący, głębokość | od 19 mm |
| Wielkość napędu wykonawczego | 120 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

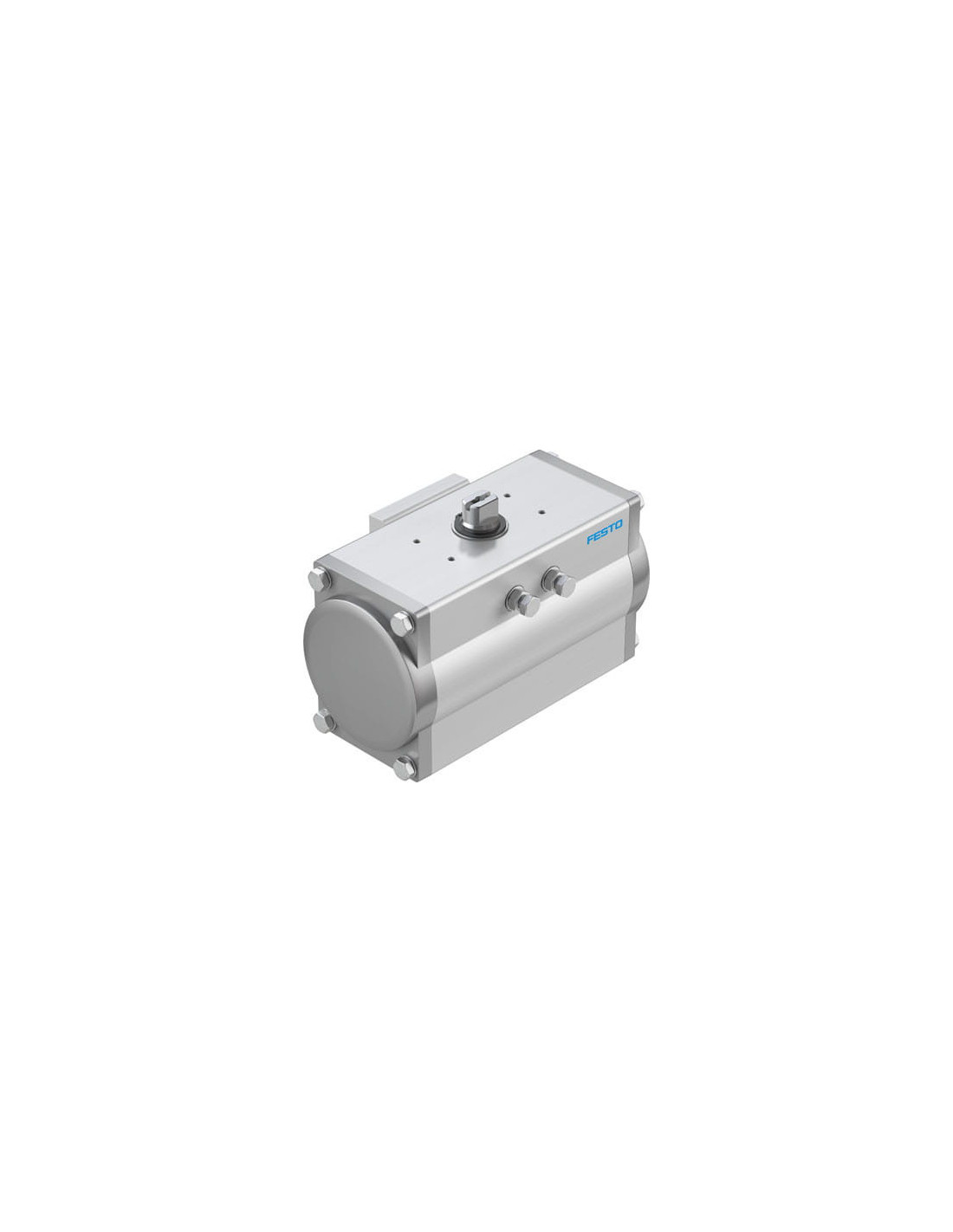

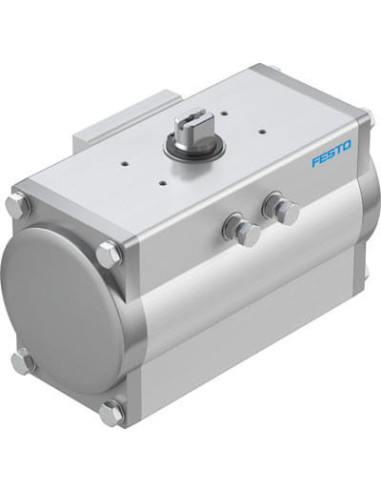

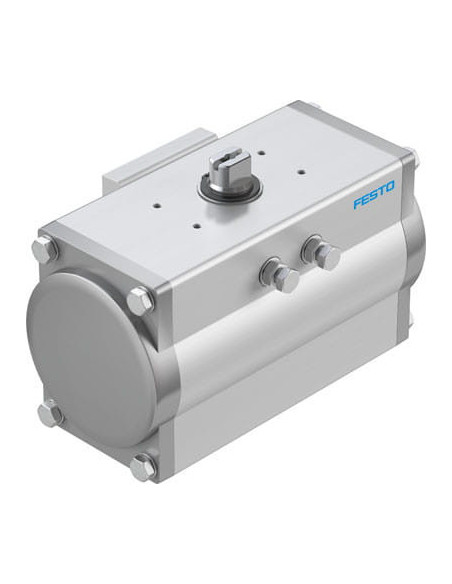

Napęd wahadłowy FESTO DFPD-120-RP-90-RD-F0507 - obrotowy siłownik pneumatyczny ISO 5211
Napęd wahadłowy FESTO DFPD-120-RP-90-RD-F0507 to wysokiej jakości siłownik obrotowy dwustronnego działania, przeznaczony do automatyzacji ruchu wahadłowego elementów armatury przemysłowej, takich jak zawory motylkowe, kulowe czy przepustnice. Produkt spełnia najbardziej wymagające normy przemysłowe, w tym ISO 5211, zapewniając wygodne i uniwersalne przyłącze dla wielu typów zaworów.
Najważniejsze cechy napędu wahadłowego FESTO DFPD-120
- Obrotowy siłownik pneumatyczny o nominalnym momencie 117 Nm przy 5,5 bar
- Kąt obrotu 90° – idealny do typowych zastosowań w układach automatyki przemysłowej
- Trwała konstrukcja: anodowany korpus aluminiowy oraz elementy wykonane ze stali nierdzewnej
- Wysoka odporność na korozję – klasa CRC 2, co pozwala na użycie w trudniejszych warunkach środowiskowych
- Certyfikaty bezpieczeństwa – zgodność z ATEX (strefy 2G/2D), DNV GL, TÜV Rheinland oraz SIL do poziomu 3 w architekturze redundantnej
- Możliwość regulacji położenia końcowego w zakresie -5° do +5°
- Dowolna pozycja montażu oraz kompatybilność z akcesoriami zgodnymi z VDI/VDE 3845 (NAMUR)
- Przyłącza pneumatyczne G1/4 ułatwiające szybkie podłączenie do instalacji
- Trwałość i niezawodność – średni czas do niebezpiecznej awarii MTTFd: 1126 lat
Zastosowanie napędu wahadłowego Festo DFPD-120
Napęd wahadłowy DFPD-120 ma szerokie zastosowanie w automatyzacji instalacji przemysłowych, wodno-kanalizacyjnych, energetycznych oraz chemicznych. Dzięki obrotowej konstrukcji zębatkowej, siłownik umożliwia precyzyjne sterowanie armaturą o wymaganym zakresie ruchu 90°, co jest typowe dla zaworów odcinających lub regulacyjnych.
- Sterowanie zaworami motylkowymi, kulowymi i przepustnicami w instalacjach przemysłowych
- Automatyzacja procesów technologicznych wymagających szybkiego i powtarzalnego ruchu obrotowego
- Zastosowanie w strefach zagrożonych wybuchem (zgodność z ATEX)
- Integracja z systemami bezpieczeństwa SIL oraz układami monitoringu pozycji
- Aplikacje na obiektach morskich — certyfikacja DNV GL
Korzyści z zastosowania pneumatycznego siłownika obrotowego FESTO
Komponent DFPD-120 został zaprojektowany z myślą o energooszczędnej i wydajnej pracy. Dzięki obniżonemu zużyciu powietrza, wysokiej szczelności oraz wytrzymałym materiałom zapewnia długotrwałe i bezawaryjne działanie. Łatwość montażu, szeroki zakres temperatur pracy od -20°C do +80°C oraz zgodność z wytycznymi IEC 61508 czynią go uniwersalnym wyborem dla nowoczesnych instalacji przemysłowych.
Napęd wahadłowy FESTO DFPD-120-RP-90-RD-F0507 to rozwiązanie dedykowane profesjonalnym aplikacjom, gdzie liczą się precyzja, bezpieczeństwo oraz niezawodność działania w trudnych warunkach.
