Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 0,8 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Pilot valve in switching position Spring reset |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał sprężyny | Stal sprężynowa |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 7,2 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 14,7 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 7,6 Nm |
| Moment od sprężyny powrotnej przy 90° | od 14,3 Nm |
| Nominal operating pressure | od 0,6 MPa |
| Nominal operating pressure (psi) | od 87 psi |
| Nominalne ciśnienie robocze | od 6 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00078 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T11 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F05 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1419 g |
| Wałek łączący, głębokość | od 12 mm |
| Wielkość napędu wykonawczego | 20 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

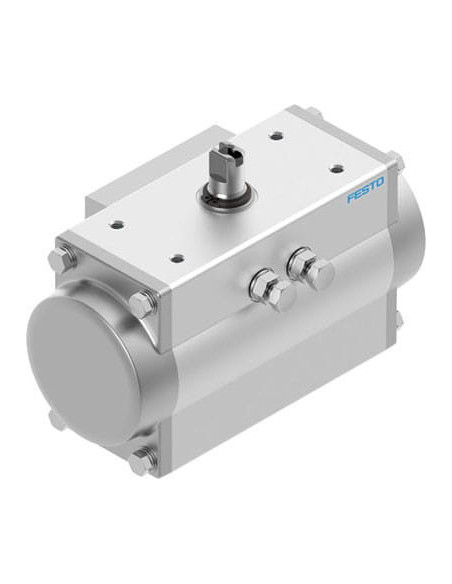

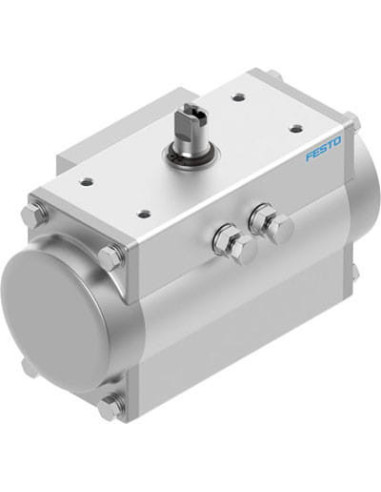

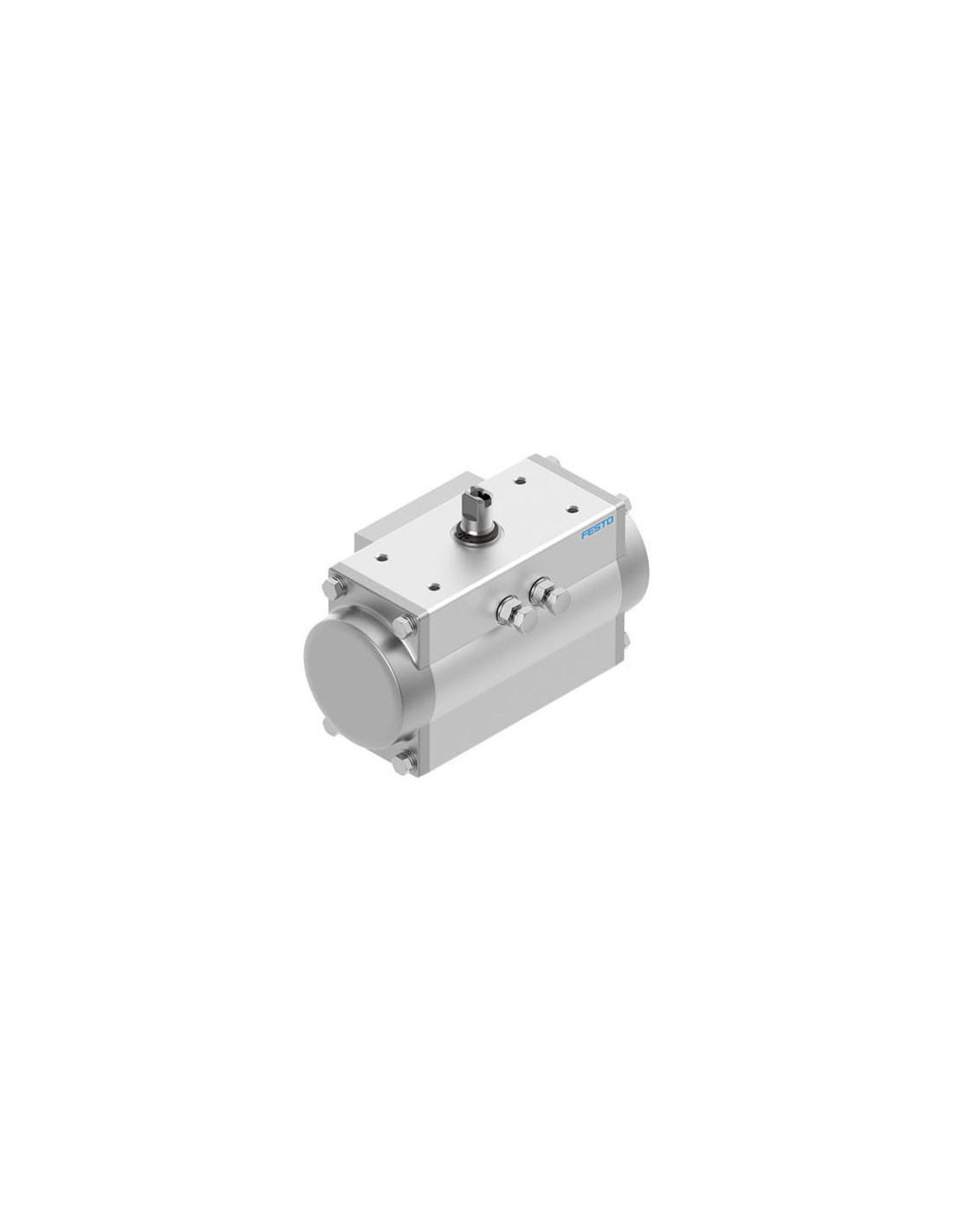

Napęd wahadłowy FESTO DFPD-20-RP-90-RS60-F05 – precyzyjne sterowanie ruchem obrotowym
Napęd wahadłowy FESTO DFPD-20-RP-90-RS60-F05 to wysokiej klasy urządzenie pneumatyczne, przeznaczone do automatyzacji procesów przemysłowych, które wymagają precyzyjnego sterowania ruchem obrotowym. Prosta, wytrzymała konstrukcja oparta na zasadzie zębatka–zębnik zapewnia niezawodność nawet w trudnych warunkach środowiskowych. Urządzenie zgodne z normą ISO 5211 oraz standardem kołnierza F05, wyposażone w kwadratowy wałek o średnicy 11 mm, gwarantuje łatwość integracji i szeroką kompatybilność z armaturą przemysłową.
Kluczowe zalety napędu pneumatycznego FESTO DFPD
- Powrót sprężyną – funkcja automatycznego powrotu po zaniku ciśnienia zwiększa bezpieczeństwo i niezawodność aplikacji, szczególnie w systemach krytycznych.
- Zakres temperatury pracy od -20°C do 80°C – dostosowanie do szerokiego spektrum aplikacji przemysłowych, w tym w środowiskach o podwyższonych wymaganiach temperaturowych.
- Odporność na korozję CRC 2 – aluminiowa, anodowana obudowa oraz zastosowanie wysokiej jakości materiałów zapewniają długotrwałą eksploatację.
- Możliwość stosowania w strefach zagrożonych wybuchem (ATEX II 2G/2D, certyfikaty Ex h IIC T4 Gb X oraz Ex h IIIC T105°C Db X) – gwarancja bezpiecznej pracy w środowiskach przemysłu chemicznego, petrochemicznego i spożywczego.
- Bezpieczeństwo funkcjonalne – SIL do 3 – zastosowanie w systemach bezpieczeństwa zgodnie z normami ISO 13849 oraz IEC 61508.
- Łatwa integracja – przyłącza pneumatyczne G1/8 oraz standardowe wykonanie przyłącza zaworu (VDI/VDE 3845 NAMUR).
Typowe zastosowania napędu wahadłowego FESTO
Napęd wahadłowy DFPD FESTO znajduje zastosowanie jako siłownik do sterowania zaworami, przepustnicami oraz armaturą procesową. Stosowany jest między innymi w:
- przemyśle chemicznym i petrochemicznym,
- instalacjach uzdatniania wody i ścieków,
- systemach gazowych i cieczy technologicznych,
- automatyce przemysłowej do sterowania przepustnicami, klapami i zaworami kulowymi,
- układach bezpieczeństwa wymagających powrotu do pozycji wyjściowej po zaniku ciśnienia.
Możliwości techniczne i bezpieczeństwo eksploatacji
Konstrukcja sprężynowa zapewnia szybkie i bezpieczne zamknięcie armatury procesowej przy zaniku zasilania pneumatycznego. Urządzenie charakteryzuje się wysoką trwałością (MTTFd: 1126 lat), niskim prawdopodobieństwem uszkodzenia (PFD: 0,00078) oraz szerokim zakresem momentu obrotowego (do 14,7 Nm przy 0° i do 14,3 Nm przy 90° powrotu sprężyny).
Wysoki poziom niezawodności i bezpieczeństwa sprawia, że napęd doskonale sprawdzi się również w aplikacjach objętych certyfikacją morską oraz w instalacjach zgodnych z wymogami RoHS.
Podsumowanie – napęd wahadłowy FESTO DFPD-20-RP-90-RS60-F05
FESTO DFPD-20-RP-90-RS60-F05 to niezawodny, certyfikowany i uniwersalny napęd wahadłowy, przeznaczony do wymagających zastosowań przemysłowych. Umożliwia automatyzację procesów z zachowaniem najwyższych standardów bezpieczeństwa, efektywności i funkcjonalności.
