Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 1,8 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 20,1 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 20,1 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T11 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F05 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1275 g |
| Wałek łączący, głębokość | od 12 mm |
| Wielkość napędu wykonawczego | 20 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

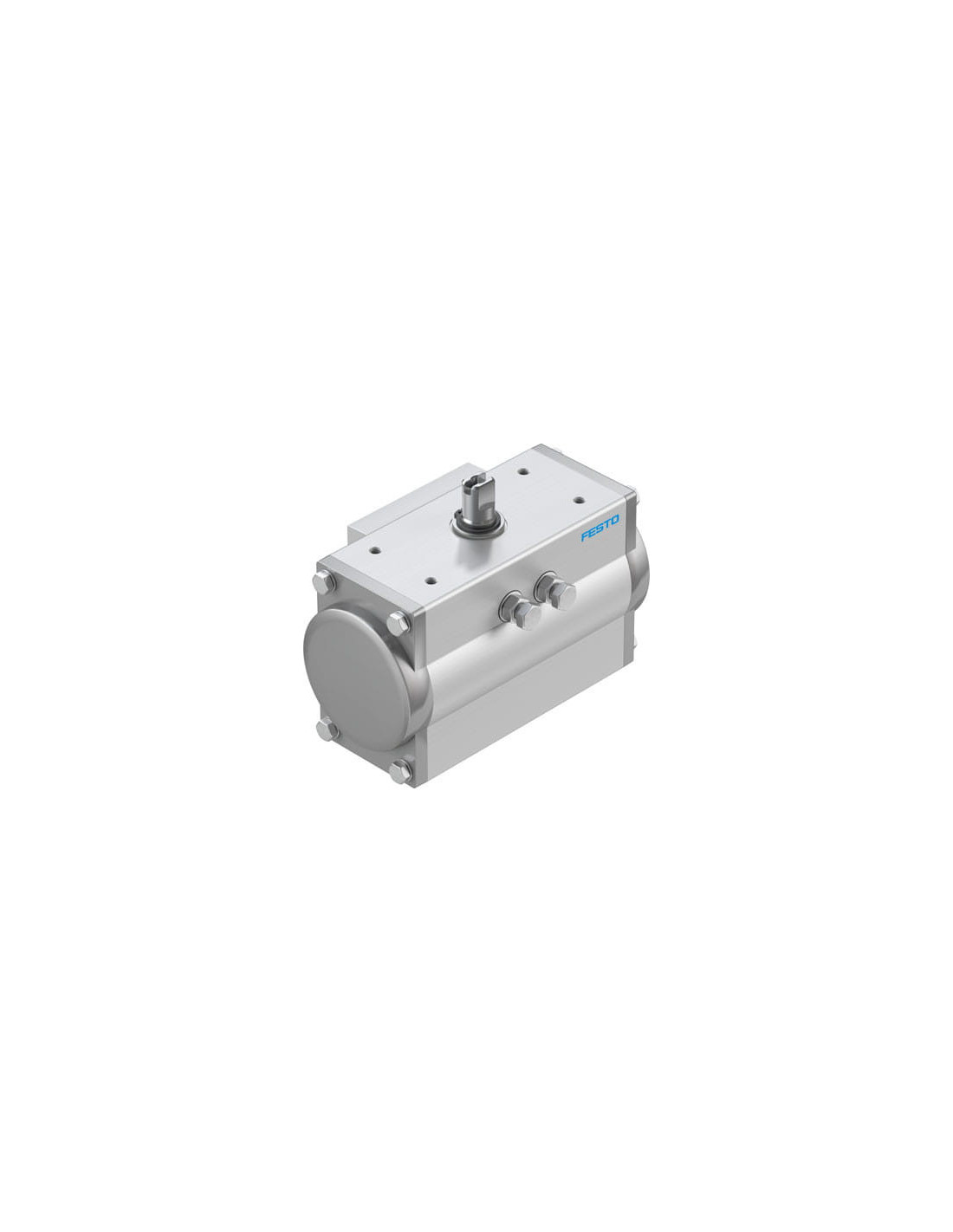

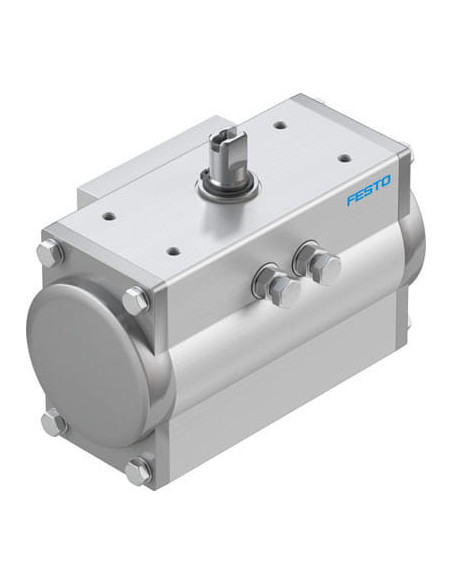

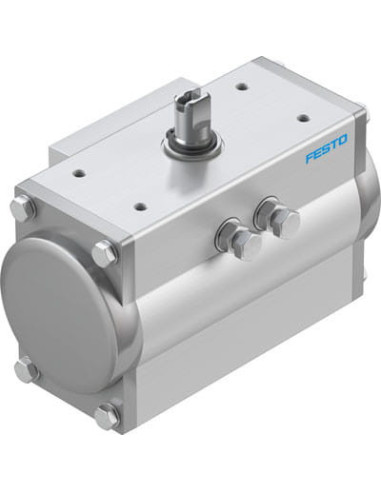

Napęd wahadłowy Festo DFPD-20-RP-90-RD-F05 – Precyzyjne sterowanie ruchem obrotowym
Napęd wahadłowy Festo DFPD-20-RP-90-RD-F05 to wysokiej jakości urządzenie pneumatyczne, zaprojektowane zgodnie z wymaganiami normy ISO 5211 F05. Dzięki znormalizowanemu kwadratowemu gniazdu o wymiarach 11 mm oraz momencie obrotowym 20 Nm przy ciśnieniu roboczym 5,5 bar, stanowi optymalny wybór do automatyzacji zaworów przemysłowych i innych aplikacji wymagających niezawodnego przestawiania położenia o zadanym kącie obrotu.
Wysoka kompatybilność i szeroki zakres zastosowań
Napęd wahadłowy z serii DFPD został stworzony z myślą o współpracy z zaworami motylkowymi, kulowymi oraz innymi elementami armatury obrotowej. Standard ISO 5211 zapewnia łatwy montaż na szerokiej gamie urządzeń przemysłowych. Produkt doskonale sprawdza się w:
- Automatyzacji rurociągów
- Systemach uzdatniania wody
- Instalacjach chemicznych i spożywczych
- Przemyśle papierniczym, energetycznym i morskim
- Strefach zagrożonych wybuchem – zgodność z normami ATEX
Wytrzymałość i bezpieczeństwo – zgodność z SIL, certyfikaty DNV GL i TÜV
Napęd pneumatyczny DFPD posiada certyfikaty TÜV Rheinland oraz DNV GL. Spełnia wymagania bezpieczeństwa funkcjonalnego zgodnie z normami IEC 61508 (SIL) oraz ISO 13849. Może być wykorzystywany w systemach do poziomu SIL 2 (tryb Low Demand) oraz do poziomu SIL 1 w trybie High Demand. Konstrukcja odpowiada również wymaganiom dyrektywy ATEX – możliwe zastosowanie w strefach 1, 21 oraz 2, 22.
Trwałość, niezawodność i odporność na korozję
Obudowa napędu wykonana została z anodowanego stopu aluminium, a najważniejsze elementy, takie jak krzywka, śruby i wałek, z materiałów odpornych na korozję. Klasa odporności na korozję CRC 2 czyni to rozwiązanie idealnym nawet w wymagających środowiskach przemysłowych.
- Długa żywotność (MTTFd 1126 lat)
- Niskie ryzyko awarii oraz podwyższony poziom bezpieczeństwa
- Uszczelnienia NBR zapewniają długotrwałą szczelność układu
Najważniejsze cechy techniczne napędu wahadłowego Festo DFPD-20
- Kąt obrotu: od 90° z możliwością regulacji położenia końcowego od -5° do 5°
- Dwustronny tryb pracy
- Zębatka/zębnik – trwała i sprawdzona konstrukcja
- Połączenie pneumatyczne G1/8 – łatwa integracja z systemami zasilania sprężonym powietrzem
- Montaż w dowolnej pozycji – elastyczność instalacji
- Połączenie zgodne z VDI/VDE 3845 (NAMUR) dla pozycjonerów i czujników położenia
Typowe zastosowania napędów wahadłowych Festo
Napędy obrotowe Festo DFPD są powszechnie wykorzystywane w automatyce przemysłowej oraz procesowej, gdzie wymagane jest precyzyjne otwieranie, zamykanie lub dozowanie mediów poprzez zawory o ruchu wahadłowym. Doskonale sprawdzają się w:
- Sterowaniu zaworami kulowymi i motylkowymi
- Zaworach odcinających dla instalacji przeciwpożarowych
- Systemach rozdzielczych w przemyśle spożywczym i browarniczym
- Instalacjach wodno-kanalizacyjnych, oczyszczalniach, systemach HVAC
- Instalacjach morskich, petrochemicznych i w sektorze energetycznym
Podsumowanie – solidność i wszechstronność dla wymagających aplikacji
Napęd wahadłowy DFPD-20-RP-90-RD-F05 Festo to rozwiązanie dedykowane użytkownikom poszukującym niezawodności, bezpieczeństwa oraz elastyczności w sterowaniu armaturą przemysłową. Zgodność z wieloma normami i certyfikatami sprawia, że napęd doskonale sprawdza się w aplikacjach przemysłowych, gdzie liczy się trwałość oraz łatwość adaptacji do istniejących standardów montażu oraz automatyzacji.
