Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 14 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 161 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 161 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T22 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0710 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 6082 g |
| Wałek łączący, głębokość | od 24 mm |
| Wielkość napędu wykonawczego | 160 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

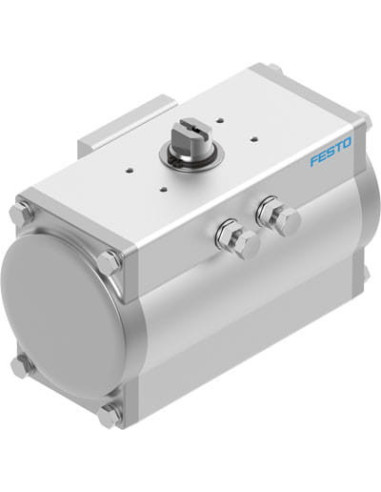

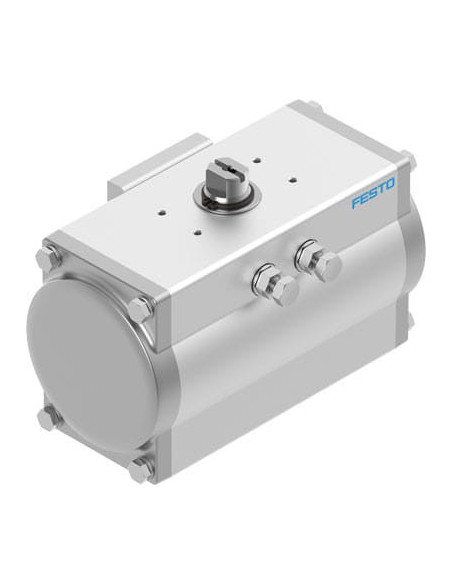

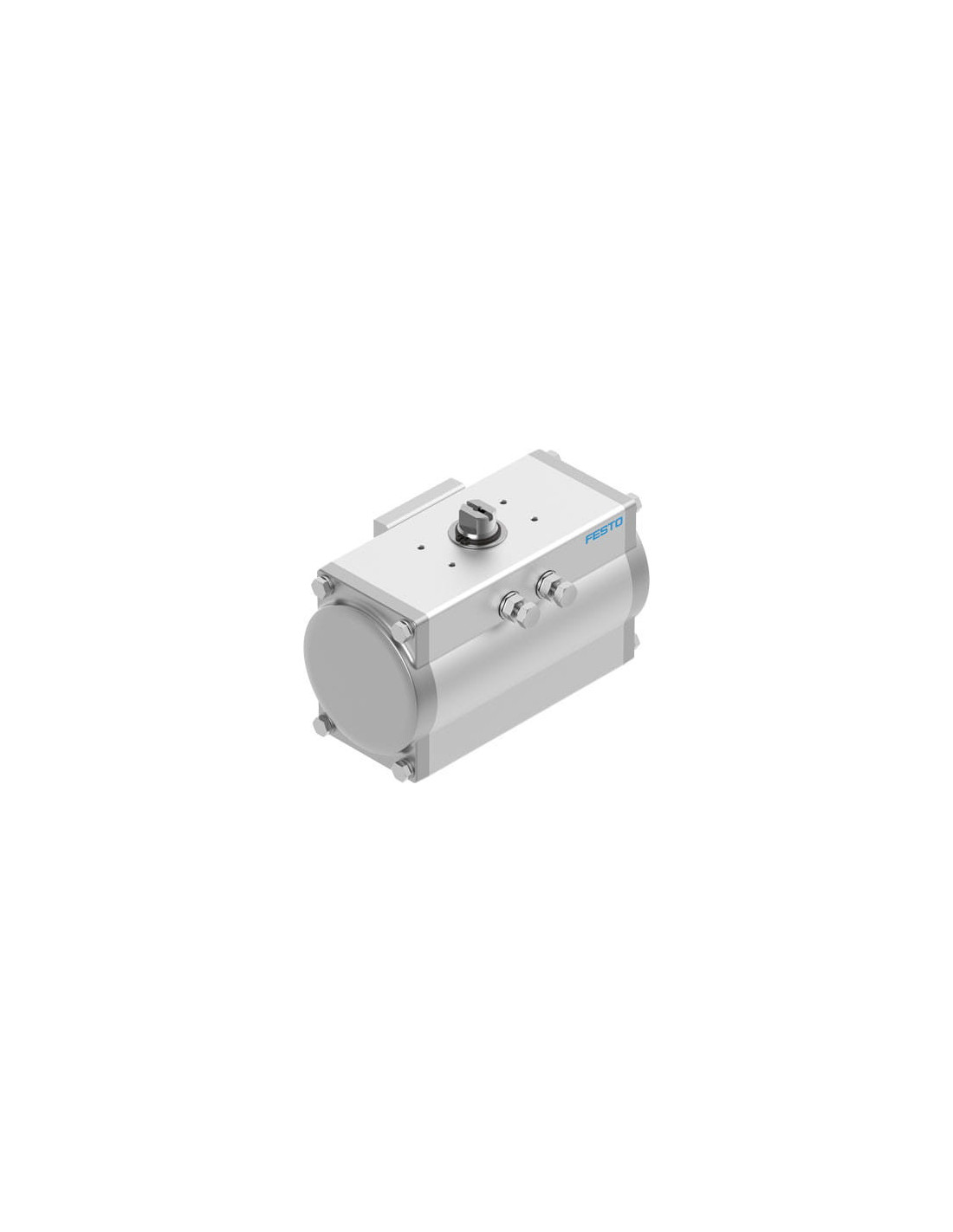

Napęd wahadłowy DFPD-160-RP-90-RD-F0710 FESTO ISO 5211 – Nowoczesne rozwiązanie do automatyzacji
Napęd wahadłowy DFPD-160-RP-90-RD-F0710 marki FESTO to profesjonalne urządzenie zaprojektowane z myślą o precyzyjnym i niezawodnym sterowaniu zaworami w instalacjach przemysłowych. Produkt ten spełnia wysokie wymagania normy ISO 5211 i stanowi doskonałe połączenie trwałości, wydajności oraz bezpieczeństwa. Przeznaczony jest do zastosowań, gdzie niezawodność działania oraz odporność na trudne warunki środowiskowe są priorytetem.
Główne zalety napędu wahadłowego FESTO DFPD-160
- Precyzyjne sterowanie – zastosowanie mechanizmu zębatka-zębnik gwarantuje stabilną i dokładną pracę urządzenia w aplikacjach wymagających precyzyjnego pozycjonowania zaworów.
- Bezpieczeństwo i certyfikacja – napęd posiada certyfikaty DNVGL oraz TÜV Rheinland, a także spełnia normy SIL (Safety Integrity Level), co umożliwia jego stosowanie w systemach wymagających najwyższych standardów bezpieczeństwa funkcjonalnego.
- Wysoka trwałość – elementy wykonane z odpornego stopu aluminium, stali szlachetnej oraz wysokostopowej stali nierdzewnej zapewniają długą żywotność nawet w wymagającym środowisku przemysłowym oraz morskim.
- Odporność na korozję – klasa CRC 2 pozwala na wykorzystanie napędu w aplikacjach o średnim zagrożeniu korozyjnym, zwiększając zakres możliwych zastosowań.
- Uniwersalność montażu i przyłączy – możliwość zastosowania z różnorodnymi zaworami dzięki standaryzowanemu przyłączu ISO 5211 (F07/F10), oraz szeroki zakres dostępnych kątów regulacji pozycji końcowej.
- Dwustronne działanie, umożliwiające zamykanie w prawo i pracę w szerokim zakresie temperatur.
- Eksploatacja w strefach zagrożenia wybuchem – certyfikaty ATEX dla gazów i pyłów (Ex h IIC T4 Gb X, Ex h IIIC T105°C Db X) pozwalają na stosowanie urządzenia w strefach przemysłowych o podwyższonym ryzyku wybuchu.
Typowe zastosowania napędu wahadłowego DFPD FESTO
Napędy wahadłowe FESTO tej serii są wykorzystywane w branży chemicznej, spożywczej, energetycznej, farmaceutycznej, a także w aplikacjach przemysłu morskiego oraz automatyzacji procesów technologicznych. Stosowane są jako elementy wykonawcze do automatyzacji pracy zaworów motylkowych, kulowych, grzybkowych i innych, umożliwiając zdalne sterowanie przepływem mediów.
- Sterowanie przepływem cieczy i gazów w rurociągach przemysłowych
- Zastosowanie w systemach bezpieczeństwa dzięki potwierdzeniu SIL
- Automatyzacja procesów produkcyjnych i technologicznych
- Praca w instalacjach wymagających wysokiej odporności na korozję i ciśnienie
- Użycie w strefach zagrożenia wybuchem, zgodnie z certyfikatami ATEX
- Możliwość stosowania w trudnych warunkach środowiskowych (zakres temperatur -20°C do +80°C)
Charakterystyka techniczna i wykonanie
Napęd DFPD-160-RP-90-RD-F0710 został wyposażony w aluminiową obudowę pokrytą warstwą ochronną, wałek ze stali niklowanej oraz trwałe uszczelnienia NBR. Maksymalny moment obrotowy przy ciśnieniu roboczym 5,5 bar wynosi 161 Nm, co czyni to urządzenie wydajnym i niezawodnym również przy większych obciążeniach. Konstrukcja pozwala na uniwersalny montaż oraz kompatybilność z szeroką gamą akcesoriów i elementów automatyki.
DFPD-160-RP-90-RD-F0710 marki FESTO to doskonałe rozwiązanie dla profesjonalistów poszukujących niezawodnego napędu wahadłowego do zastosowań przemysłowych oraz automatyki zaworów, spełniającego wysokie wymogi dotyczące bezpieczeństwa i trwałości eksploatacyjnej.
