Dane techniczne
| Materiał korpusu | stal nierdzewna (AISI 316) |
| Temperatura medium | od -10 °C do +180 °C |
| Temperatura otoczenia | od -20 °C do +70 °C |
| Temperatura medium sterującego | max. +60 °C |
| Trzon tłoka | stal nierdzewna |
| Korpus napędu | Poliamid |
| Przyłącza napędu | stal nierdzewna |
| Tłok | mosiądz niklowany |
| Przyłącze | G 1/2 |
| Przyłącze sterujące | G 1/8 |
| Pmax | 16 bar |
| Min. ciśnienie sterujące | 3,9 bar |
| Max. ciśnienie sterujące | 10 bar |
| ØD | 13 mm |

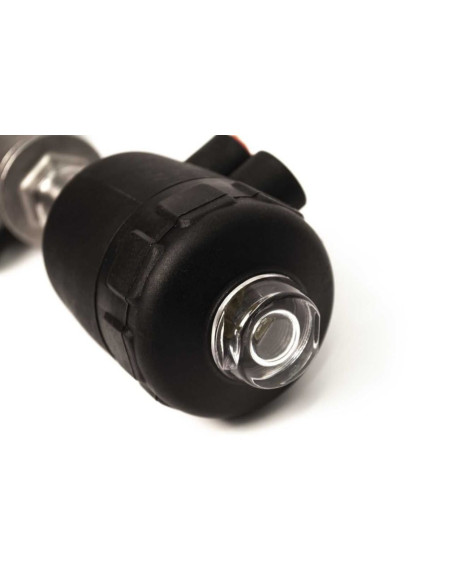

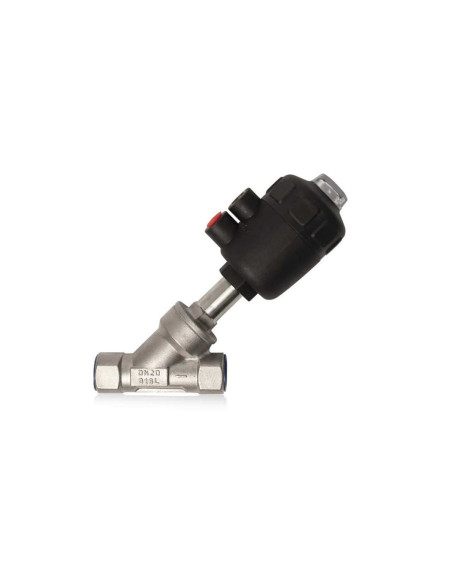

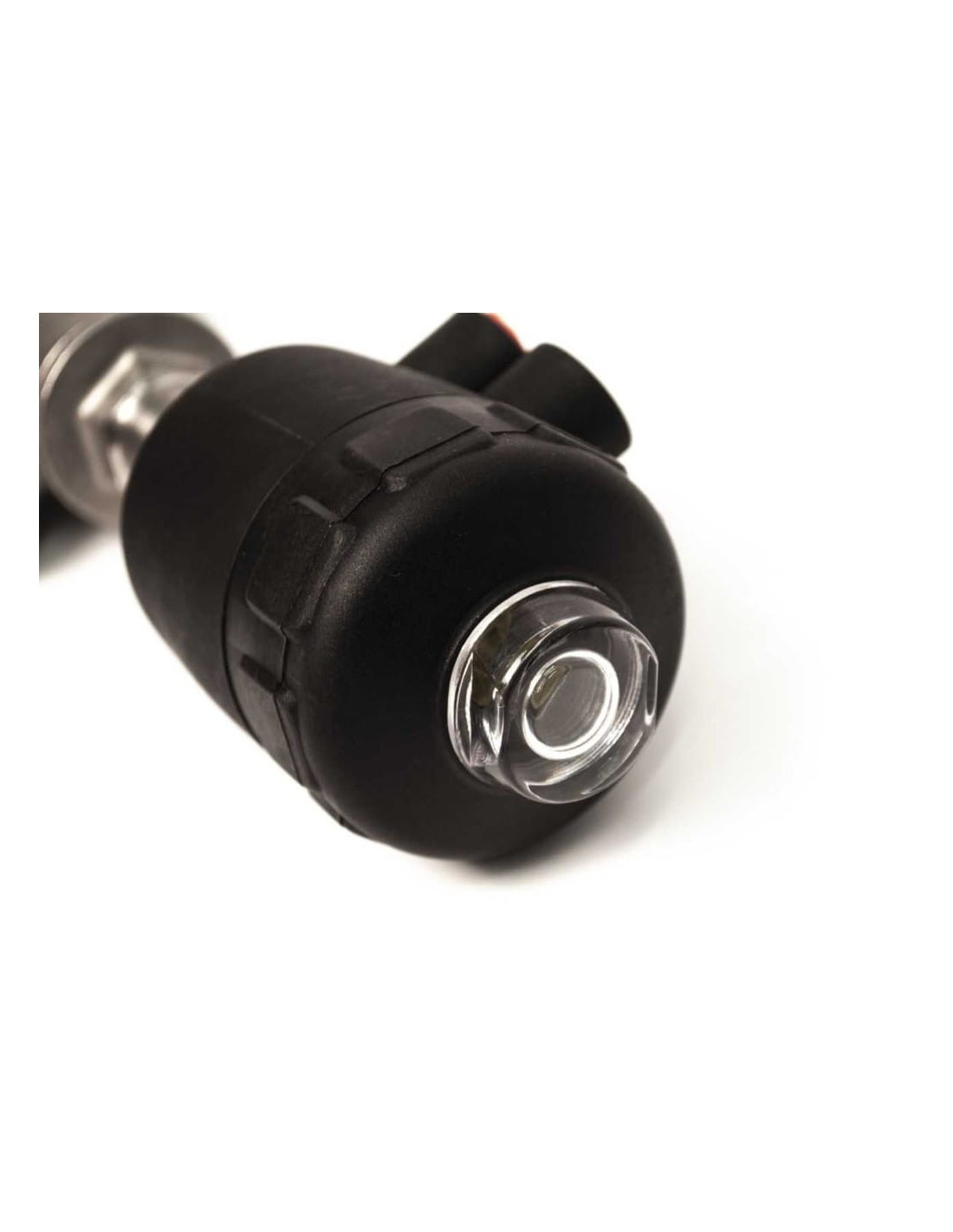

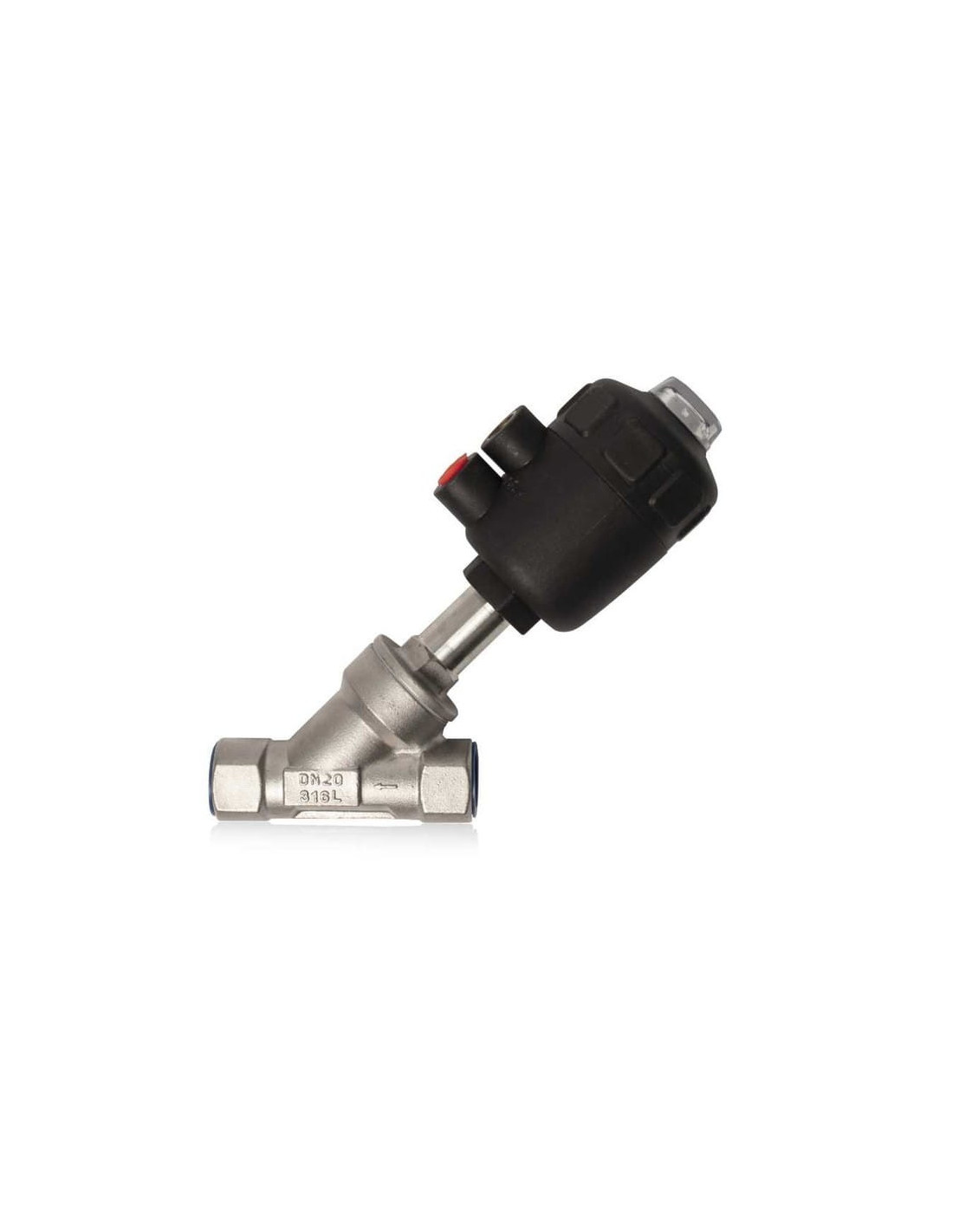

Zawór skośny grzybkowy sterowany cylindrem G 1/2 GW NC PN16 – stal nierdzewna 316
Zawór skośny grzybkowy sterowany cylindrem o średnicy przyłącza G 1/2 stanowi niezawodne i zaawansowane rozwiązanie dla instalacji wymagających precyzyjnego sterowania przepływem mediów. Dzięki zastosowaniu wysokiej jakości materiałów – korpus wykonany ze stali nierdzewnej AISI 316 oraz uszczelnienie z PTFE – zawór jest odporny na korozję i agresywne media, zapewniając długą żywotność nawet w trudnych warunkach przemysłowych.
Zalety zaworu pneumatycznego – wysoka odporność i szerokie zastosowanie
Zawór skośny grzybkowy pneumatyczny cechuje się następującymi zaletami:
- Odporność chemiczna – stal nierdzewna 316 oraz uszczelnienie PTFE pozwalają na stosowanie zaworu nawet w środowiskach wymagających odporności na chemikalia i wilgoć.
- Podwyższona odporność temperaturowa – bezpieczna praca z mediami o temperaturze od -10°C do +180°C oraz w temperaturze otoczenia od -20°C do +70°C.
- Wytrzymałość ciśnieniowa – maksymalne ciśnienie pracy wynosi 16 bar, co pozwala na stosowanie zaworu w instalacjach wodnych, parowych, olejowych, sprężonego powietrza czy gazów technicznych.
- Szybka i pewna praca – napęd pneumatyczny z korpusem z poliamidu i tłokiem z niklowanego mosiądzu umożliwia stabilne i szybkie otwieranie oraz zamykanie przepływu.
Typowe zastosowanie zaworów skośnych sterowanych cylindrem
Zawory skośne grzybkowe pneumatyczne znajdują szerokie zastosowanie m.in. w:
- Przemysłowych i komercyjnych instalacjach wodnych
- Instalacjach pary technologicznej oraz w mediach agresywnych
- Automatyce przemysłowej i liniach produkcyjnych
- Stacjach uzdatniania wody oraz w systemach spożywczych
- Systemach chłodniczych i klimatyzacyjnych
- Układach dozowania i mieszania płynów technologicznych
Budowa zaworu – detale techniczne i użytkowe
Korpus wykonany ze stali nierdzewnej 316 gwarantuje odporność na uszkodzenia mechaniczne i korozję, natomiast uszczelnienia z PTFE umożliwiają pracę z wieloma agresywnymi związkami chemicznymi. Napęd pneumatyczny, zbudowany z poliamidu, jest lekki i odporny na czynniki chemiczne. Trzon tłoka oraz przyłącza napędu wykonane są również ze stali nierdzewnej, co dodatkowo zwiększa trwałość urządzenia.
Zawór grzybkowy NC – pewność i bezpieczeństwo działania
Zawór pracuje w trybie NC (normalnie zamknięty) – otwarcie następuje po podaniu sygnału pneumatycznego, co zapewnia pełną kontrolę nad przepływem oraz bezpieczeństwo procesu, nawet podczas awarii zasilania w sprężone powietrze.
Niezawodne działanie, szeroki zakres temperatur i ciśnień oraz odporność na korozję i agresywne media sprawiają, że zawór skośny grzybkowy G 1/2 NC PN16 jest idealnym wyborem zarówno do instalacji przemysłowych, jak i wymagających systemów automatyki.
