Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 3,1 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Pilot valve in switching position Spring reset |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał sprężyny | Stal sprężynowa |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 29,6 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 60,3 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 31,5 Nm |
| Moment od sprężyny powrotnej przy 90° | od 58,4 Nm |
| Nominal operating pressure | od 0,6 MPa |
| Nominal operating pressure (psi) | od 87 psi |
| Nominalne ciśnienie robocze | od 6 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00078 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T17 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0507 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy), Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium |
| Waga produktu | od 3960 g |
| Wałek łączący, głębokość | od 19 mm |
| Wielkość napędu wykonawczego | 80 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

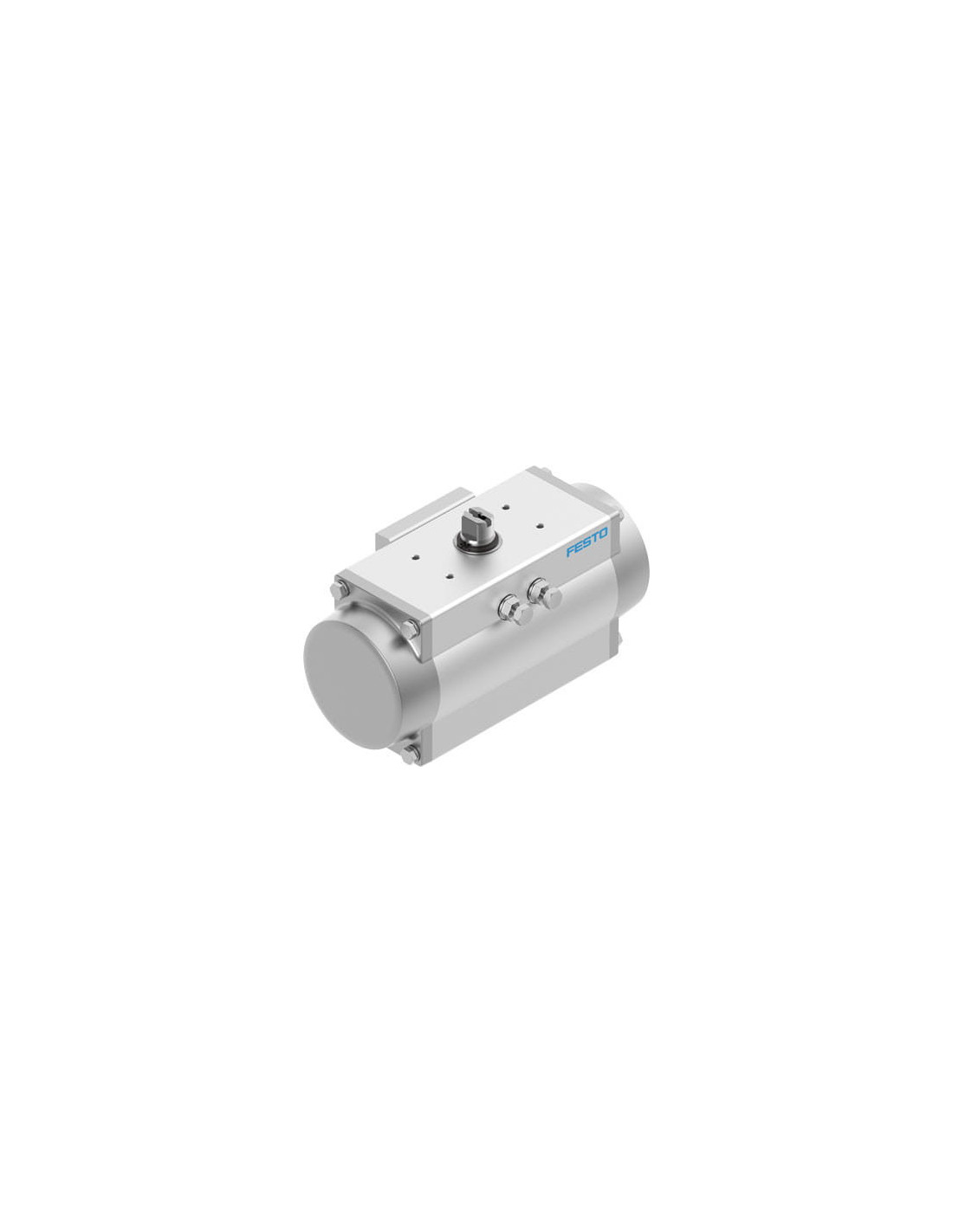

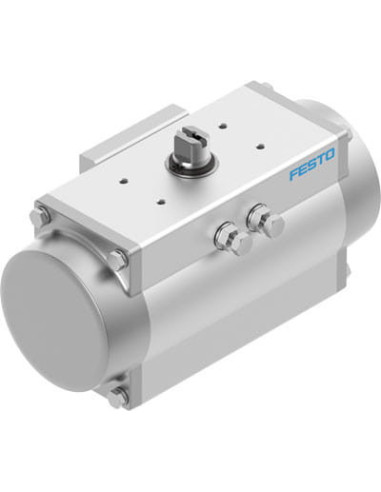

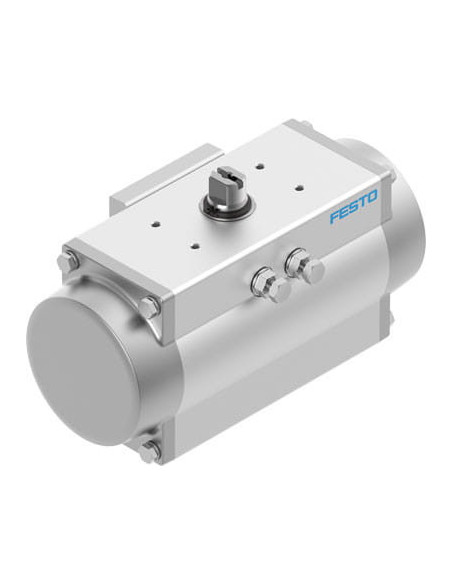

Napęd wahadłowy Festo DFPD-80-RP-90-RS60-F0507 – pneumatyczny siłownik obrotowy do wymagających zastosowań
Pneumatyczny napęd wahadłowy Festo DFPD-80-RP-90-RS60-F0507 to zaawansowane urządzenie przeznaczone do precyzyjnej i niezawodnej kontroli ruchu obrotowego w szerokim zakresie aplikacji przemysłowych. Produkt wyróżnia się innowacyjną konstrukcją zębatka–zębnik, która gwarantuje wysoką efektywność i wydłużoną żywotność nawet w trudnych warunkach roboczych.
Najważniejsze zalety napędów wahadłowych Festo ISO5211
Siłowniki wahadłowe o standardzie ISO5211 to rozwiązanie umożliwiające łatwą integrację z zaworami przemysłowymi. Dzięki sprężynie powrotnej zapewniona jest funkcja samoczynnego powrotu do pozycji wyjściowej, co zwiększa bezpieczeństwo procesów oraz ułatwia sterowanie zaworami typu otwórz/zamknij.
- Certyfikaty bezpieczeństwa (DNVGL, TÜV Rheinland) oraz zgodność z normami SIL (IEC 61508, ISO 13849).
- Wysoka odporność na korozję (CRC 2) – obudowa z anodowanego aluminium oraz elementy konstrukcyjne ze stali nierdzewnej.
- Kompaktowa i trwała budowa – układ zębatka–zębnik oraz wytrzymały mechanizm sprężynowy.
- Możliwość pracy w strefach zagrożonych wybuchem (ATEX II 2G/2D, Ex h IIC T4 Gb X, Ex h IIIC T105°C Db X).
- Szeroki zakres temperatur pracy od -20°C do 80°C.
- Wygodny montaż – zgodność z normami ISO 5211 oraz VDI/VDE 3845 (NAMUR).
Zastosowanie pneumatycznego napędu wahadłowego Festo DFPD
Napęd wahadłowy DFPD-80-RP-90-RS60-F0507 jest dedykowany do automatyzacji armatury przemysłowej, takiej jak zawory kulowe, przepustnice, zawory motylkowe czy zawory motoryzacyjne. Znajduje zastosowanie w instalacjach przemysłowych w sektorach:
- Przemysł chemiczny i petrochemiczny
- Branża spożywcza
- Gospodarka wodno-ściekowa
- Systemy HVAC
- Przemysł stoczniowy
- Instalacje gazowe i energetyczne
Napęd pneumatyczny zapewnia wysoki moment obrotowy przy niewielkim zużyciu sprężonego powietrza i gwarantuje wysokie bezpieczeństwo eksploatacji dzięki możliwości pracy w środowiskach zagrożonych wybuchem oraz długiej oczekiwanej żywotności (MTTFd: 1126 lat).
Możliwości integracji i konfiguracji siłownika DFPD-80-RP-90-RS60-F0507
Napęd DFPD-80-RP-90-RS60-F0507 wyposażony jest w uniwersalne interfejsy montażowe zgodne z ISO 5211 oraz NAMUR, co umożliwia łatwą integrację z szeroką gamą elementów automatyki procesowej: pozycjonerami, czujnikami położenia czy zaworami pomocniczymi. Dzięki regulacji położenia końcowego oraz wysokiemu poziomowi bezpieczeństwa funkcjonalnego, produkt można dostosować do wymagających aplikacji, w tym tych objętych restrykcyjnymi normami dotyczącymi bezpieczeństwa.
Pneumatyczny napęd wahadłowy Festo – niezawodność i bezpieczeństwo
Napęd wahadłowy Festo DFPD spełnia wymagania Dyrektyw ATEX i jest przeznaczony do pracy z zaworami wymagającymi pewnego zamykania i otwierania podczas automatyzacji procesów technologicznych. Wytrzymała i odporna na korozję konstrukcja gwarantuje długotrwałą eksploatację nawet w trudnych warunkach przemysłowych.
Dzięki sprężynie powrotnej, napęd umożliwia powrót do pozycji bezpieczeństwa (fail-safe) w przypadku zaniku sygnału sterującego, co czyni go idealnym rozwiązaniem dla systemów wymagających wysokiego poziomu bezpieczeństwa operacyjnego.
