Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 0,8 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Pilot valve in switching position Spring reset |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał sprężyny | Stal sprężynowa |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 7,2 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 14,7 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 7,6 Nm |
| Moment od sprężyny powrotnej przy 90° | od 14,3 Nm |
| Nominal operating pressure | od 0,6 MPa |
| Nominal operating pressure (psi) | od 87 psi |
| Nominalne ciśnienie robocze | od 6 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00078 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T9 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F03 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture, do SIL 1 High Demand mode |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1419 g |
| Wałek łączący, głębokość | od 10 mm |
| Wielkość napędu wykonawczego | 20 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

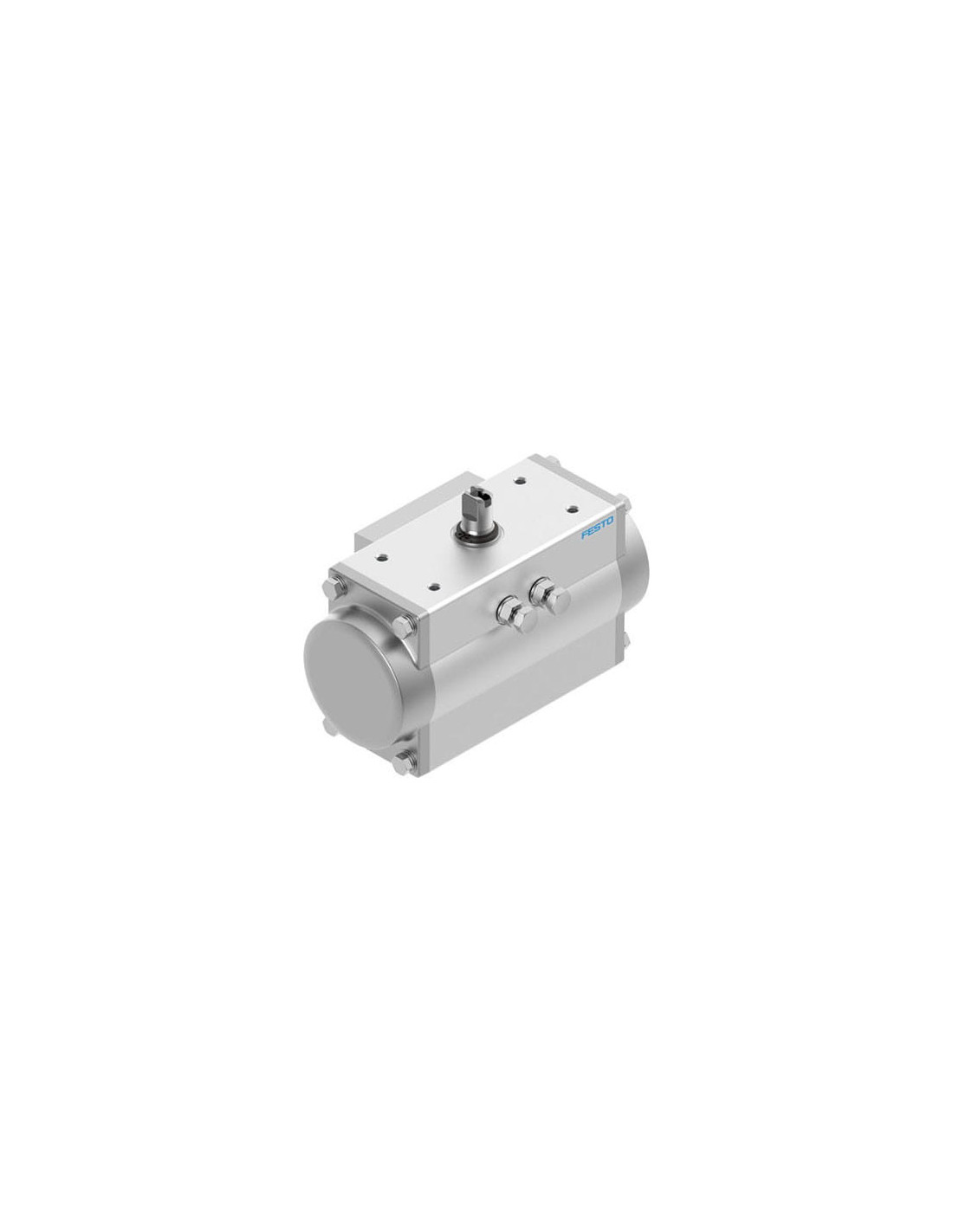

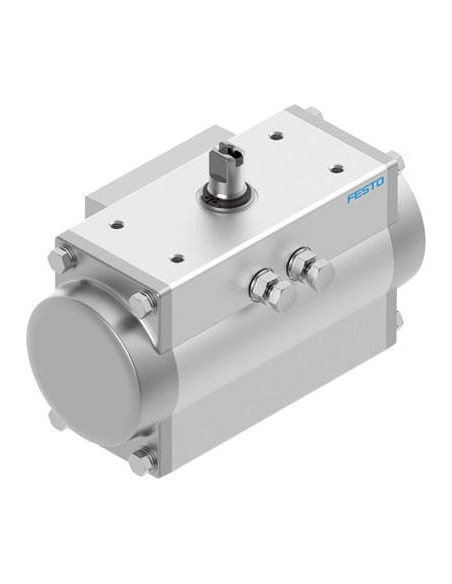

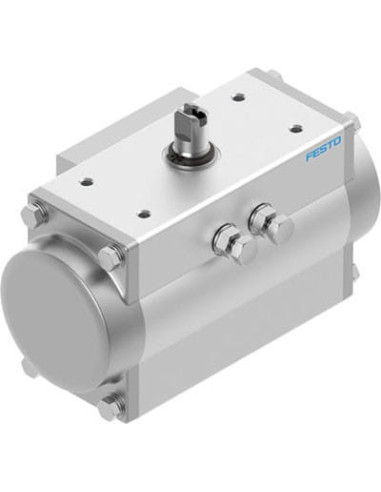

Napęd wahadłowy Festo DFPD-20-RP-90-RS60-F03 – Automatyzacja obrotowa dla przemysłu
DFPD-20-RP-90-RS60-F03 to wysokiej klasy napęd wahadłowy pneumatyczny przeznaczony do wymagających zastosowań przemysłowych. Produkt spełnia wymagania normy ISO 5211 F03 z kwadratem 9 mm oraz oferuje funkcję powrotu sprężyną, co zapewnia bezpieczeństwo i niezawodność nawet w krytycznych aplikacjach. Konstrukcja o momencie obrotowym 14/7 Nm gwarantuje efektywną pracę przy obrocie 90°, co umożliwia szerokie zastosowanie w systemach automatyki oraz w układach sterowania zaworami.
Zalety napędu wahadłowego Festo DFPD-20 – Bezpieczeństwo i trwałość
Napęd wyposażono w sprężynę powrotną, która automatycznie przywraca pozycję wyjściową, zwiększając bezpieczeństwo w przypadku awarii zasilania pneumatycznego. Odporność na wybuch (ATEX), tłok z odlewu aluminiowego oraz korpus ze stopu aluminium anodowanego zapewniają wytrzymałość nawet w trudnych warunkach przemysłowych.
- Bezpieczna praca: zgodność z SIL do poziomu 3 (w architekturze redundantnej) umożliwia implementację w krytycznych systemach bezpieczeństwa SRP/CS.
- Odporność na korozję: klasa CRC 2 – średnia odporność na korozję, co pozwala na użytkowanie w środowiskach o podwyższonej wilgotności i zanieczyszczeniach.
- Certyfikaty: DNVGL, TÜV Rheinland oraz CE według dyrektywy ATEX gwarantują niezawodność i wysoki standard bezpieczeństwa.
Typowe zastosowania napędu wahadłowego pneumatycznego Festo DFPD-20
Napęd wahadłowy Festo DFPD-20 sprawdza się w automatyce przemysłowej, systemach sterowania przepływem oraz w instalacjach o kluczowym znaczeniu dla bezpieczeństwa procesów. Jest przystosowany do współpracy z pozycjonerami i czujnikami położenia (standard VDI/VDE 3845 AA1) oraz kompatybilny z zaworami kulowymi i motylkowymi o przyłączu ISO 5211.
- Sterowanie zaworami odcinającymi w branży chemicznej i petrochemicznej.
- Automatyzacja przepływu wody, gazów oraz sprężonego powietrza.
- Przemysł spożywczy, farmaceutyczny oraz morski – odporność na korozję.
- Instalacje wymagające wysokich standardów bezpieczeństwa funkcjonalnego (SIL).
Konstrukcja i materiały napędu DFPD-20-RP-90-RS60-F03
Solidna konstrukcja oparta na zębatce i zębniku oraz zastosowanie wytrzymałych materiałów, takich jak odlew stali nierdzewnej (krzywka), stal sprężynowa (sprężyna), anodowane aluminium (obudowa), POM (łożyska) oraz niklowana stal (wałek), gwarantują długą żywotność i niską awaryjność (MTTFd: 1126 lat). Dzięki szerokiemu zakresowi temperatury pracy (-20°C do +80°C) oraz możliwości montażu w dowolnej pozycji, urządzenie może być wykorzystywane w różnorodnych aplikacjach przemysłowych.
Możliwości i funkcjonalności napędu wahadłowego Festo
Model DFPD-20-RP-90-RS60-F03 jest wyposażony w regulowany kąt obrotu (90°) i zakres regulacji położenia końcowego (-5° do +5°), co umożliwia precyzyjne dopasowanie do indywidualnych potrzeb aplikacji. Przyłącza pneumatyczne G1/8 oraz zgodność z VDI/VDE 3845 (NAMUR) zapewniają łatwą integrację z istniejącymi systemami automatyki przemysłowej. Napęd jest przystosowany do pracy z powietrzem suchym i olejonym zgodnie z ISO8573-1:2010 [7:4:4].
Podsumowanie – Pneumatyczny napęd wahadłowy Festo DFPD-20 do zastosowań przemysłowych
DFPD-20-RP-90-RS60-F03 to uniwersalny napęd pneumatyczny przeznaczony do automatyzacji zaworów o napędzie obrotowym. Łączy w sobie bezpieczeństwo, zgodność z rygorystycznymi normami i trwałość, stanowiąc niezawodne rozwiązanie dla szerokiego zakresu zastosowań przemysłowych oraz automatyki procesowej.
