Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Temperatura medium | -10 do +180°C |
| Temperatura otoczenia | -10 do +80°C |
| Ciśnienie robocze | max. 16 bar |
| Uszczelnienia | PTFE |
| Korpus napędu | Stal nierdzewna AISI 304 |
| Tłok | Aluminium |
| DN | 40 |
| Otwór | 35 mm |
| Lepkość | 600 cSt |
| Kv | 32 m3/h |
| Rozmiar siłownika | 90 mm |

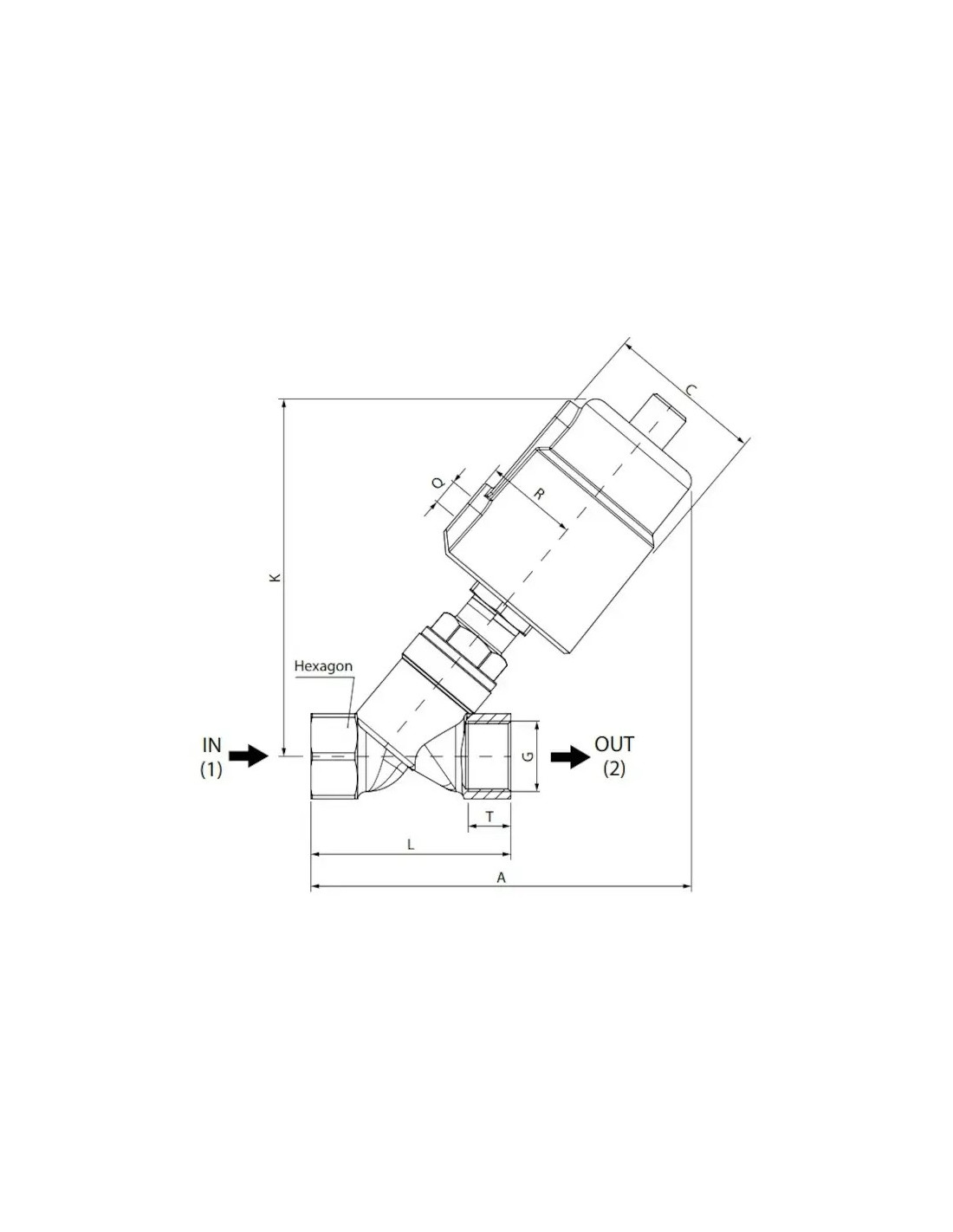

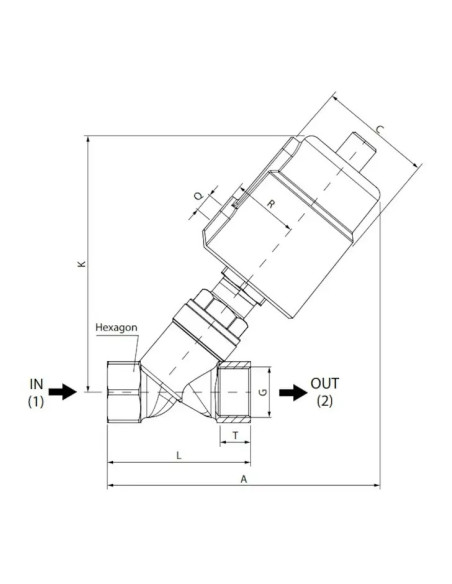

| K | 223 |
| Ø | 1/8" |
| R | 55 |
| T | 21 |
| Przyłącze | G 1 1/2" |
| Max. ciśnienie sterujące | 16 bar |
| A | 235 |
| C | 106 |
| L | 116 |

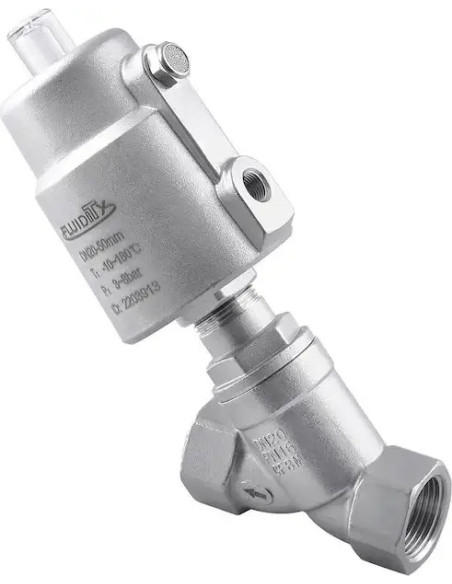

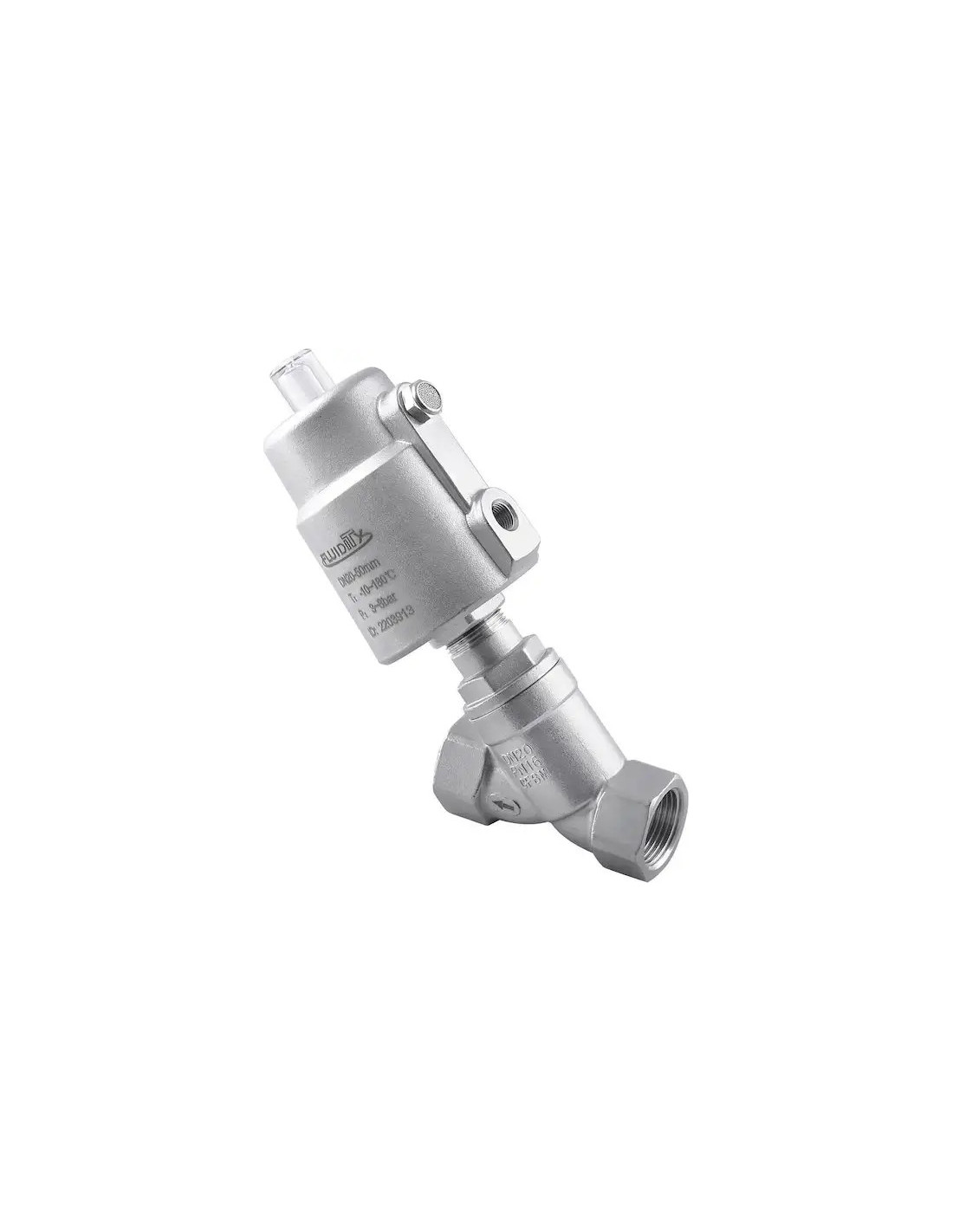

Zawór grzybkowy skośny 2/2 NC G 1 1/2 GW sterowany pneumatycznie DN40 – opis i zastosowanie
Zawór grzybkowy skośny 2/2 NC G 1 1/2 sterowany pneumatycznie to wysokiej klasy urządzenie przeznaczone do automatyzacji przepływu mediów w instalacjach przemysłowych. Dzięki zastosowaniu wysokogatunkowej stali nierdzewnej AISI 316 w korpusie oraz siłowniku wykonanym ze stali nierdzewnej AISI 304, zawór zapewnia wysoką odporność na korozję, długą żywotność oraz bezawaryjną pracę nawet w trudnych warunkach przemysłowych. Szczelność zapewniają wytrzymałe uszczelnienia PTFE, które zachowują swoje właściwości nawet w wysokich temperaturach.
Zalety zaworu grzybkowego pneumatycznego DN40 G 1 1/2
- Wytrzymała konstrukcja – całość została wykonana z materiałów gwarantujących wysoką odporność chemiczną i mechaniczną.
- Szeroki zakres temperatur roboczych – praca w zakresie od -10°C do +180°C umożliwia montaż zarówno w chłodziwach, jak i gorących cieczach, a nawet w parze technologicznej.
- Maksymalne ciśnienie robocze do 16 bar – zawór sprawdzi się w instalacjach o wysokim ciśnieniu roboczym.
- Duża szybkość otwierania i zamykania dzięki pneumatycznemu sterowaniu oraz prostej, skośnej konstrukcji.
- Przyłącze G 1 1/2” umożliwia łatwą integrację z przemysłowymi instalacjami rurowymi.
- Uniwersalność – zawór może być wykorzystywany do przepływu cieczy, gazów, pary wodnej oraz substancji chemicznych o lepkości do 600 cSt.
Typowe zastosowania zaworu pneumatycznego skośnego
Zawory grzybkowe skośne pneumatyczne są szeroko stosowane w automatyce przemysłowej, w instalacjach wodnych, parowych, powietrznych oraz gazowych. Znajdują zastosowanie w takich branżach jak:
- Przemysł chemiczny i petrochemiczny
- Automatyka procesowa i linie produkcyjne
- Przemysł spożywczy – media procesowe, pary technologiczne
- Instalacje wodne i systemy chłodzenia
- Przemysł farmaceutyczny i kosmetyczny
- Systemy uzdatniania wody
Pneumatyczne sterowanie zapewnia szybkie przełączanie zaworu pomiędzy stanem otwartym a zamkniętym, co umożliwia zastosowanie w zautomatyzowanych systemach wymagających precyzyjnej kontroli przepływu.

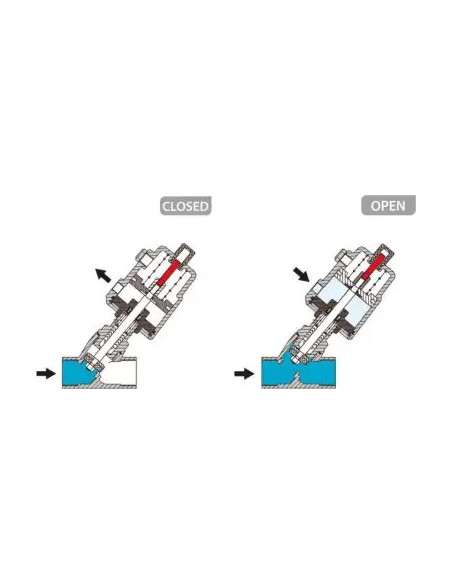

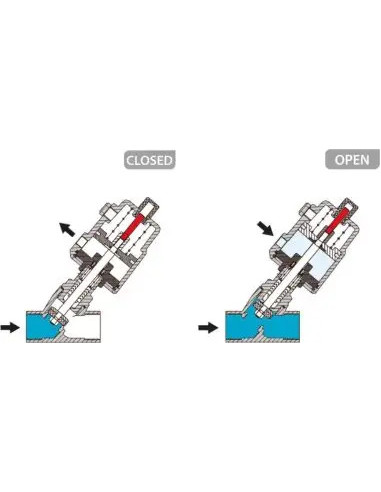

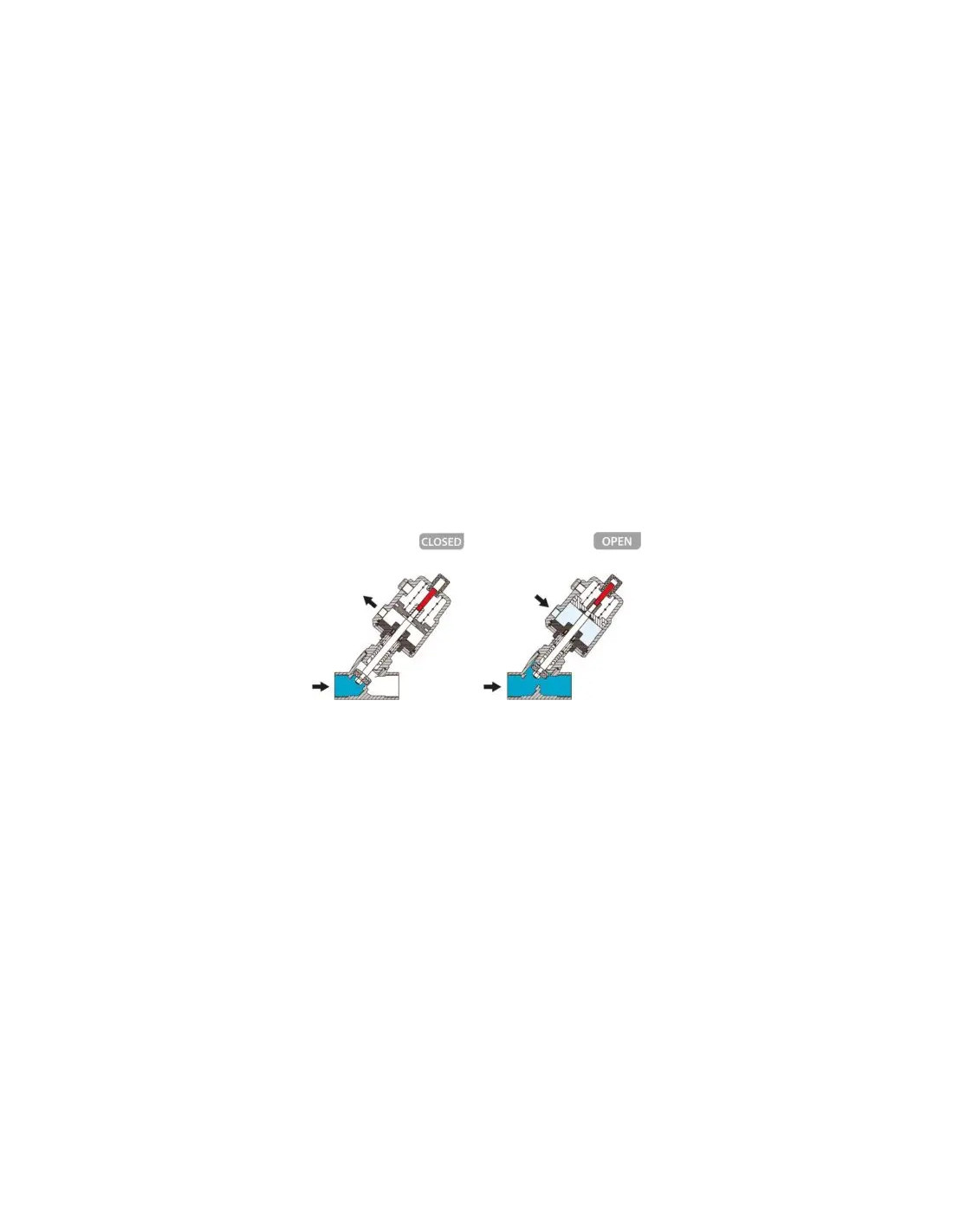

Budowa i zasada działania zaworu grzybkowego skośnego 2/2 NC
Zawór skośny typu NC (normalnie zamknięty) pozostaje zamknięty w stanie spoczynku. Po podaniu ciśnienia sterującego do siłownika pneumatycznego tłok przesuwa grzybek, otwierając przepływ medium. Mechanizm skośny umożliwia szybkie i płynne otwieranie, a także minimalizuje straty ciśnienia oraz pozwala na samooczyszczanie gniazda zaworu. Dzięki tej konstrukcji zawór doskonale nadaje się do pracy z mediami zawierającymi zanieczyszczenia oraz o podwyższonej gęstości.
Wybór zaworu grzybkowego skośnego pneumatycznego 2/2 NC DN40 gwarantuje niezawodność pracy, odporność na agresywne media, łatwość montażu oraz integracji z systemami automatyki oraz szerokie możliwości zastosowania w nowoczesnych instalacjach przemysłowych.
