Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 3,4 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 38,3 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 38,3 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T14 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0507 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy), Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium |
| Waga produktu | od 1882 g |
| Wałek łączący, głębokość | od 16 mm |
| Wielkość napędu wykonawczego | 40 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

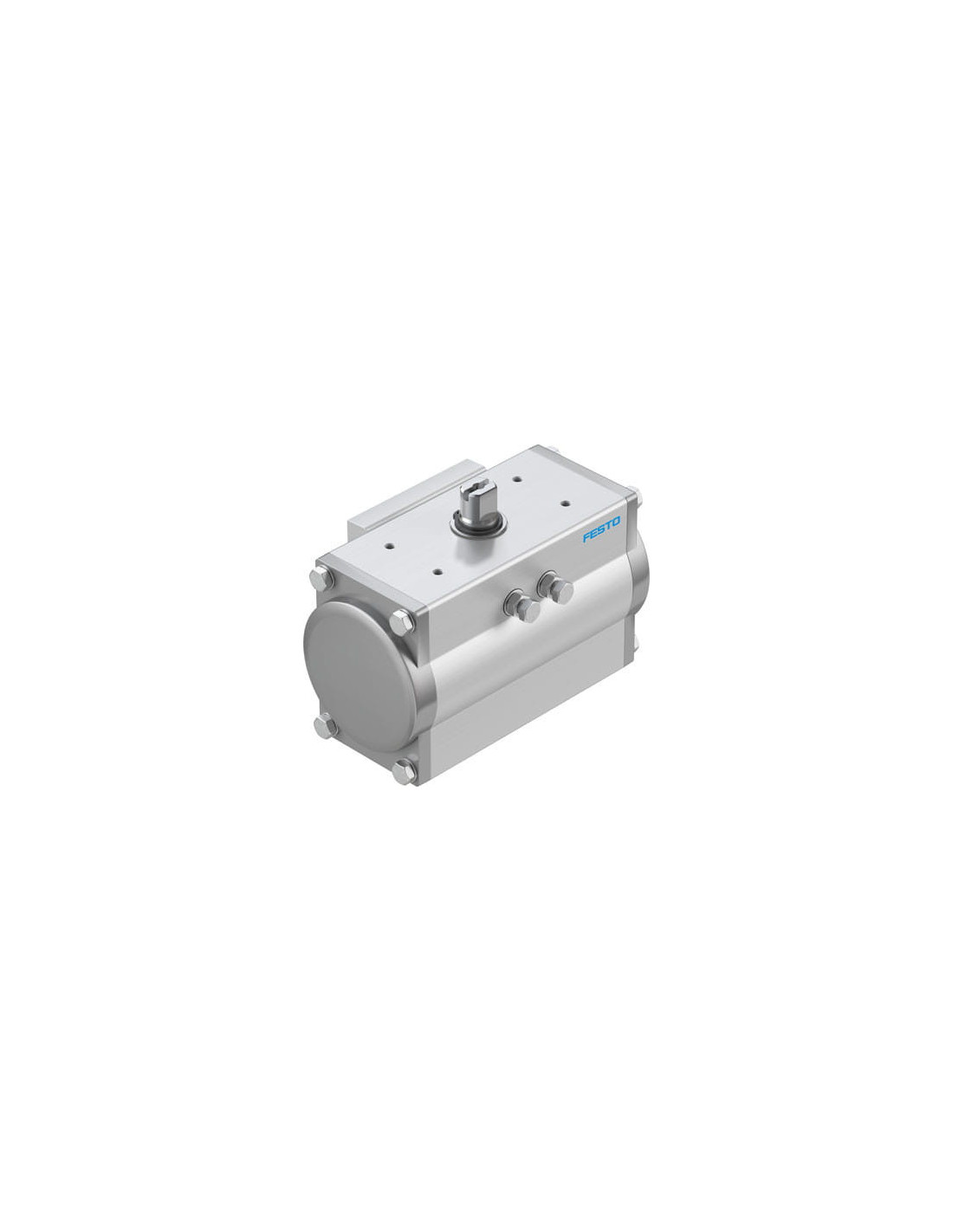

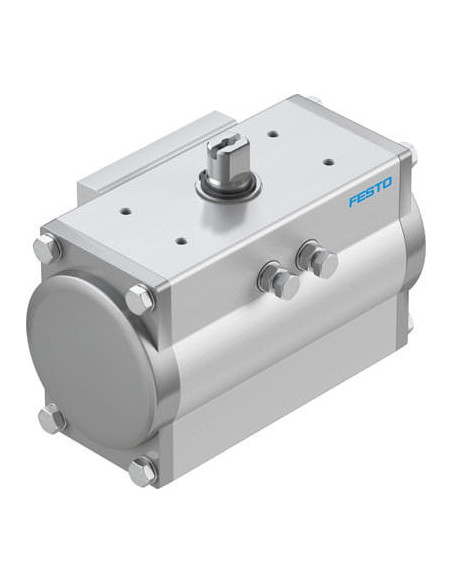

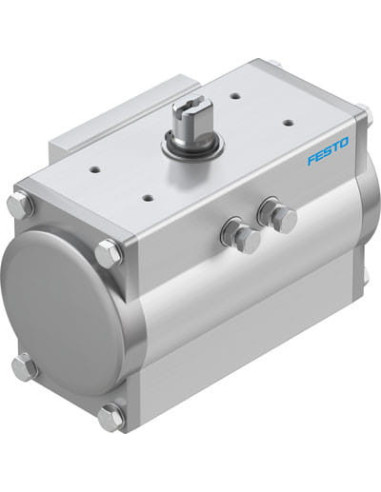

Napęd wahadłowy DFPD-40-RP-90-RD-F0507 FESTO – Nowoczesne rozwiązanie do automatyzacji armatury
Napęd wahadłowy FESTO DFPD-40-RP-90-RD-F0507 to wysokiej klasy pneumatyczny siłownik obrotowy, zaprojektowany do precyzyjnego sterowania ruchem w układach automatyki przemysłowej. Produkt ten spełnia normę ISO 5211 dla połączeń z armaturą, co ułatwia jego integrację z zaworami kulowymi, motylkowymi i innymi elementami systemów rurociągowych.
Główne zalety – Pneumatyczny napęd obrotowy o szerokim zastosowaniu
Wielozadaniowość napędu umożliwia jego wykorzystanie w różnych gałęziach przemysłu, m.in. w przemyśle chemicznym, spożywczym, wodno-kanalizacyjnym oraz energetycznym. Dzięki uniwersalnemu kątowi obrotu 90° oraz solidnej konstrukcji, doskonale sprawdza się przy automatyzacji zaworów wymagających dokładnego pozycjonowania i niezawodnego działania.
- Certyfikaty ATEX – bezpieczeństwo użytkowania w środowiskach zagrożonych wybuchem (II 2G/2D, Ex h IIC T4 Gb X, Ex h IIIC T105°C Db X).
- Wysoka odporność na korozję (CRC 2) – możliwość pracy w trudnych warunkach przemysłowych.
- Kompatybilność z normą VDI/VDE 3845 (NAMUR) – łatwa integracja z pozycjonerami i czujnikami.
- Dwustronne działanie – zwiększony zakres zastosowań oraz żywotność.
- Szeroki zakres temperatur pracy (-20°C do +80°C).
- Wysoka trwałość – MTTFd: 1126 lat, niski wskaźnik awaryjności.
- Zgodność z normami bezpieczeństwa: SIL do 3 w architekturze redundantnej, IEC 61508, ISO 13849.
Konstrukcja i materiały – Siłownik pneumatyczny odporny na trudne warunki
Korpus napędu wykonany jest z anodowanego stopu aluminium, co zapewnia wysoką odporność mechaniczną oraz niską wagę (od 1882 g). Kluczowe elementy, takie jak wałek (stal niklowana) i śruby (stal nierdzewna), gwarantują długą i bezproblemową eksploatację nawet w agresywnych środowiskach chemicznych. Maksymalny moment obrotowy uzyskiwany przez napęd wynosi 38 Nm przy ciśnieniu roboczym 5,5 bar.
Typowe zastosowania napędu FESTO DFPD-40-RP-90-RD-F0507
- Automatyzacja zaworów przemysłowych w instalacjach wodnych, gazowych i chemicznych.
- Sterowanie motylkami, zaworami kulowymi oraz przepustnicami.
- Zastosowanie w strefach zagrożonych wybuchem – certyfikat ATEX umożliwia pracę w środowisku gazów, pyłów i par.
- Integracja z systemami bezpieczeństwa procesowego dzięki obsłudze SIL i długiej żywotności.
Napęd wahadłowy DFPD-40-RP-90-RD-F0507 firmy FESTO to idealny wybór do niezawodnych, bezpiecznych i trwałych aplikacji automatyki przemysłowej. Dzięki zgodności z międzynarodowymi normami oraz szerokim możliwościom konfiguracji zapewnia wysoką efektywność i elastyczność w każdym zaawansowanym systemie sterowania.
