Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 7,4 l |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Certyfikat | DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19 |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture |
| Ciśnienie robocze | 2 - 8 bar |
| Ciśnienie robocze MPa | 0,2 - 0,8 MPa |
| Component suitable for safety functions | Safety device |
| End-position adjusting range at nominal swivel angle | -5 - 5 deg |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T105°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Funkcja bezpieczeństwa | Execute working stroke in defined time |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zębatka/Zębnik |
| Materiał krzywki | Odlew ze stali szlachetnej |
| Materiał łożyska | POM |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał płyty przyłączeniowej | Stop aluminium, anodowany |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tłoka | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal, niklowana |
| Mean Time to Failure dangerous (MTTFd) | 1126 years |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 82,4 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 82,4 Nm |
| Nominal operating pressure | od 0,55 MPa |
| Nominal operating pressure (psi) | od 79,75 psi |
| Nominalne ciśnienie robocze | od 5,5 bar |
| Operating pressure | 29 - 116 psi |
| PFD (Probability of Failure on Demand) | od 0,00142 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 1,01E-07 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T17 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Regulacja położenia końcowego przy 0° | -5 - 5 deg |
| Rysunek otworowania kołnierza | F0507 |
| Safety Integrity Level (SIL) | Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode |
| Temperatura otoczenia | -20 - 80 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o momencie obrotowym | Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Uwagi odnośnie medium roboczego | Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 3308 g |
| Wałek łączący, głębokość | od 19 mm |
| Wielkość napędu wykonawczego | 80 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |

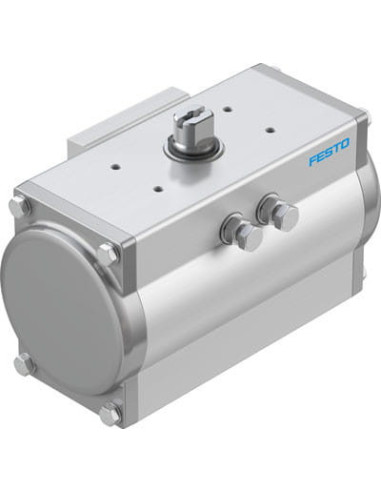

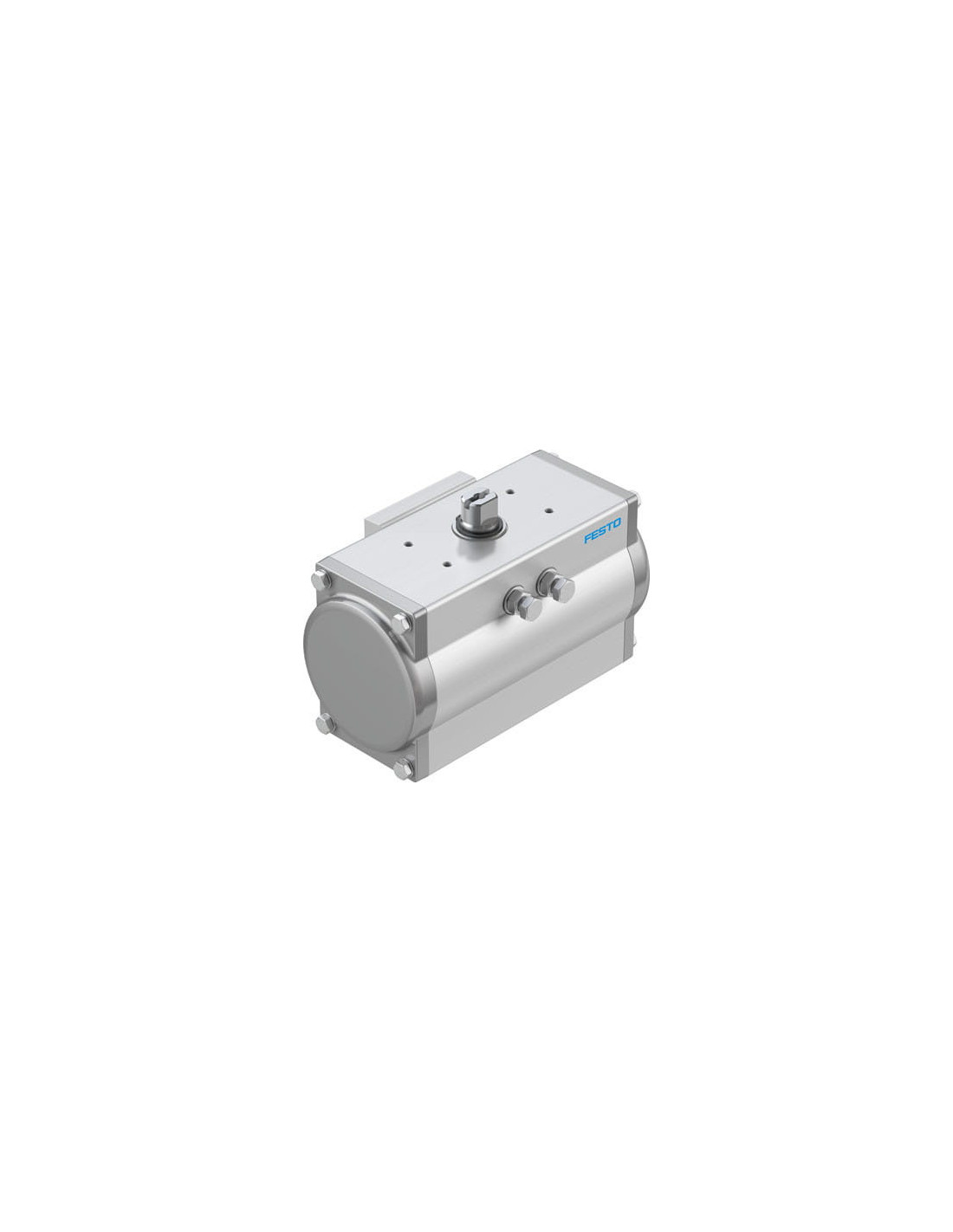

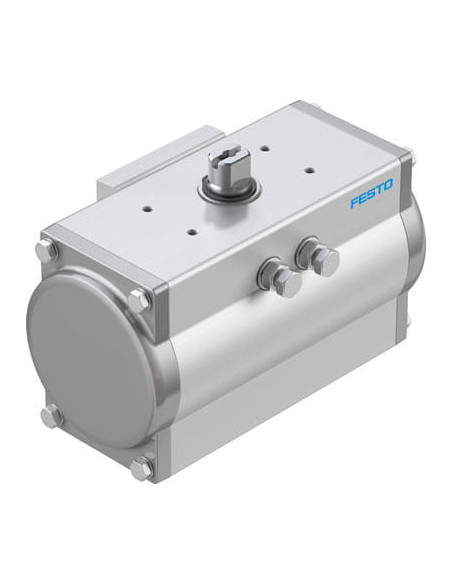

Napęd wahadłowy FESTO DFPD-80-RP-90-RD-F0507 – pneumatyczny siłownik obrotowy ISO 5211
DFPD-80-RP-90-RD-F0507 to wysokiej klasy pneumatyczny napęd wahadłowy marki FESTO, przeznaczony do realizacji precyzyjnego ruchu obrotowego w aplikacjach przemysłowych. Kompatybilny ze standardem ISO 5211, wyposażony w kwadratowe wyjście 17 mm oraz wytrzymały moment obrotowy na poziomie 82 Nm przy ciśnieniu 5,5 bar, model ten zapewnia niezawodność, elastyczność oraz bezpieczeństwo działania nawet w najbardziej wymagających środowiskach.
Główne cechy i zalety napędu wahadłowego FESTO DFPD-80-RP-90-RD-F0507
- Profesjonalny napęd dwustronnego działania – przeznaczony do precyzyjnego sterowania zaworami, przepustnicami oraz instalacjami automatyki procesowej.
- Budowa zębatka-zębnik – zapewnia wyjątkową żywotność i stabilność działania nawet przy intensywnej eksploatacji.
- Konstrukcja odporna na korozję – aluminiowa, anodowana obudowa, wysokojakościowe uszczelnienia (NBR) oraz niklowany wałek gwarantują długotrwałą pracę także w środowiskach agresywnych i morskich.
- Zgodność z normami ATEX – umożliwia bezpieczną eksploatację urządzenia w strefach zagrożonych wybuchem (II 2G / II 2D) – zarówno dla gazów, jak i pyłów.
- Szeroki zakres temperatur pracy – bezproblemowe działanie urządzenia w temperaturach od -20°C do +80°C.
- Wysoki poziom bezpieczeństwa funkcjonalnego – spełnia wymagania SIL (do SIL 3 w architekturze redundantnej) zgodnie z ISO 13849 oraz IEC 61508, co pozwala na zastosowanie w krytycznych instalacjach procesowych.
- Elastyczna zabudowa – możliwość pracy w dowolnej pozycji i podłączenia z akcesoriami zgodnymi z VDI/VDE 3845 oraz NAMUR.
Zastosowania napędu pneumatycznego DFPD-80-RP-90-RD-F0507
Napędy wahadłowe pneumatyczne serii DFPD są powszechnie wykorzystywane do automatyzacji ruchu obrotowego w różnorodnych urządzeniach przemysłowych, w tym:
- Automatyzacja zaworów kulowych, motylkowych oraz przepustnic
- Układy bezpieczeństwa procesowego (funkcje SIL)
- Zakłady petrochemiczne, rafinerie oraz przemysł chemiczny
- Strefy zagrożenia wybuchem (ATEX)
- Systemy wodno-kanalizacyjne, energetyka, branża spożywcza
- Mobilne i statyczne instalacje automatyki
Wytrzymałość i niezawodność na lata
Napęd FESTO DFPD-80-RP-90-RD-F0507 wyróżnia się bardzo wysoką niezawodnością, potwierdzoną certyfikatami DNVGL i TÜV, oraz imponującą wartością MTTFd (Mean Time to Failure dangerous) wynoszącą ponad 1100 lat. Jest przeznaczony do pracy ciągłej ze sprężonym powietrzem zgodnym z ISO 8573-1:2010, zarówno w systemach smarowanych, jak i niesmarowanych.
Konstrukcja odporna na czynniki środowiskowe, wszechstronne przyłącza pneumatyczne G1/8 oraz pełna kompatybilność z normami DIN i VDI/VDE gwarantują możliwość integracji z istniejącymi systemami oraz łatwą obsługę serwisową.
Napęd pneumatyczny FESTO – doskonały wybór do automatyzacji procesów
Zaawansowana technologia, bezpieczeństwo użytkowania oraz uniwersalność tego siłownika sprawiają, że model DFPD-80-RP-90-RD-F0507 to idealne rozwiązanie dla wszystkich, którzy oczekują trwałości, skuteczności i niezawodności w pracy automatyki przemysłowej.
