Dane techniczne
| Ciśnienie robocze | 0,2 - 10 bar |
| Element regulacyjny | Śruba radełkowana |
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego |
| Materiał obudowy | Wzmocnione PA |
| Materiał pierścienia zwalniającego | POM |
| Materiał śruby regulacyjnej | Stal wysokostopowa |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny w kierunku dławienia | od 110 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | od 165 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | QS-4 |
| Sposób montażu | Montaż na pulpicie, Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru: |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 12 g |

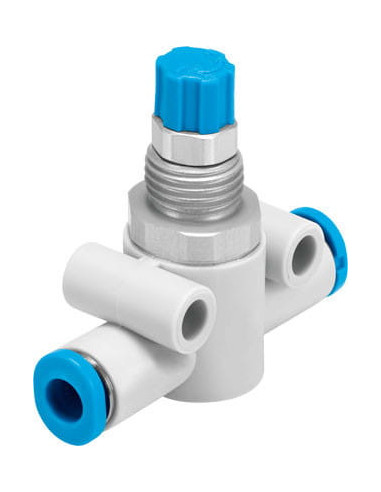

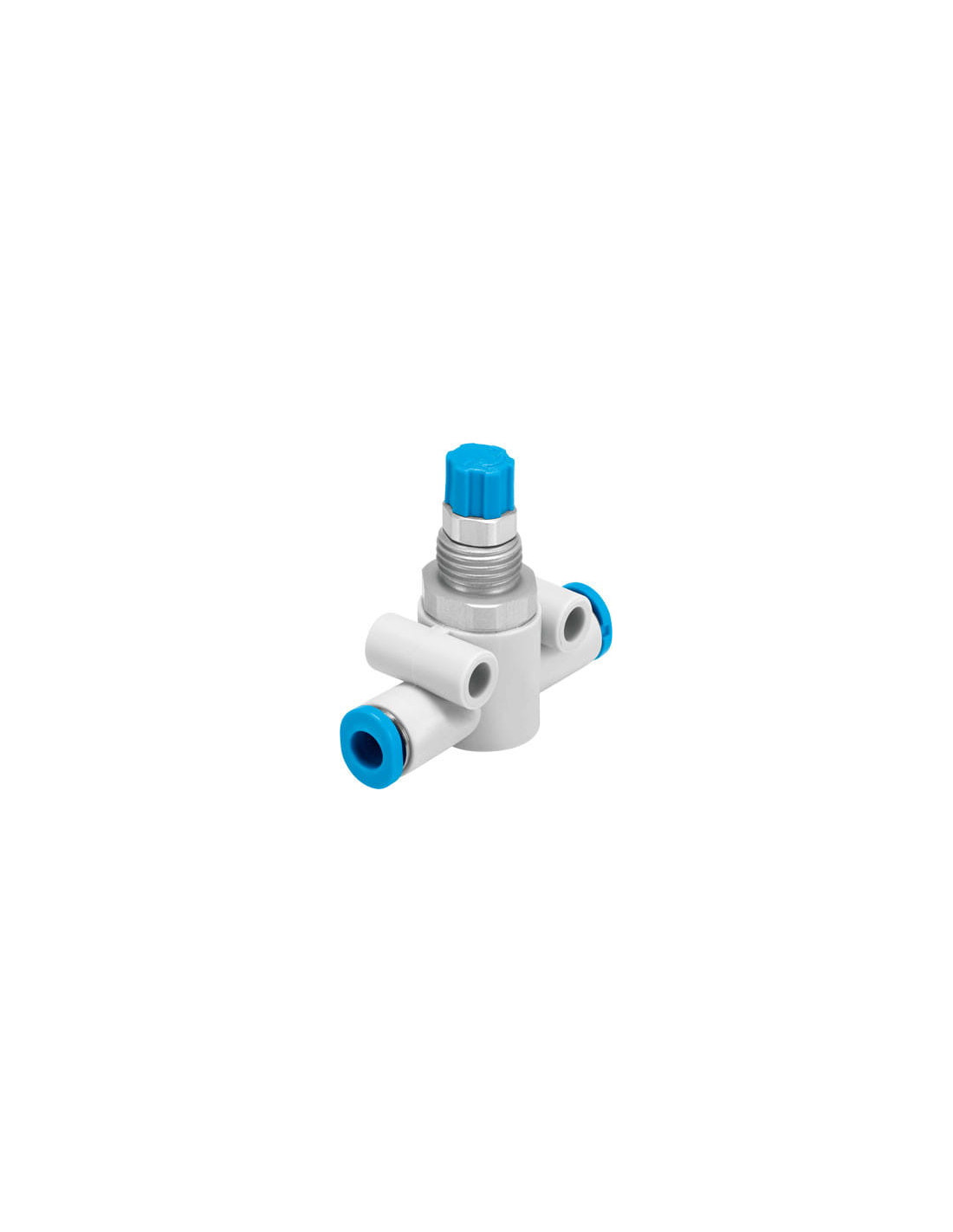

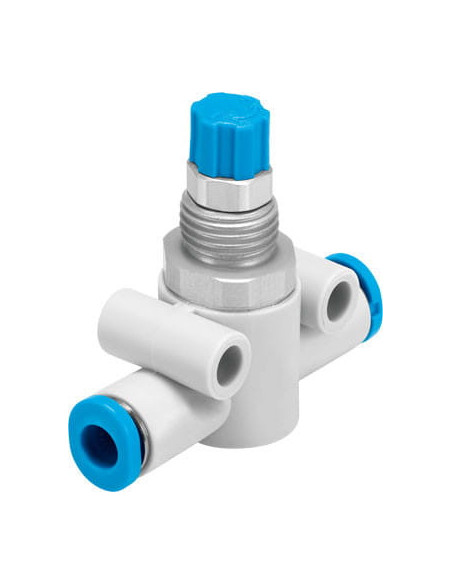

Zawór dławiąco-zwrotny FESTO GR-QS-4 - Optymalizacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GR-QS-4 to wysokiej jakości komponent pneumatyczny zaprojektowany do precyzyjnego sterowania przepływem sprężonego powietrza w układach automatyki przemysłowej. Dzięki solidnej konstrukcji i uniwersalnym parametrom pracy, zawór znajduje zastosowanie w szerokiej gamie aplikacji pneumatycznych, zapewniając niezawodność oraz efektywność działania instalacji.
Możliwości zastosowania zaworu dławiąco-zwrotnego QS-4
Zawory dławiąco-zwrotne są wykorzystywane wszędzie tam, gdzie kluczowe jest regulowanie prędkości ruchu siłowników pneumatycznych oraz zabezpieczenie przed niepożądanymi przepływami wstecznymi. Modele z serii QS-4 szczególnie polecane są do:
- precyzyjnej regulacji prędkości wysuwu oraz powrotu siłowników,
- kontroli przepływu sprężonego powietrza w maszynach i urządzeniach przemysłowych,
- zastosowań w automatyce produkcyjnej, przemyśle spożywczym, pakowaniu oraz robotyce,
- ochrony elementów pneumatycznych przed nagłymi skokami ciśnienia.
Wyeliminowanie zjawisk udarów hydraulicznych i lepsza kontrola pracy układów pneumatycznych sprawiają, że zawory tego typu są standardowym elementem nowoczesnych instalacji przemysłowych.
Kluczowe zalety zaworu dławiąco-zwrotnego GR-QS-4
- Precyzyjna regulacja – śruba radełkowana umożliwia dokładne ustawienie przepływu powietrza w jednym kierunku.
- Kompaktowa budowa – lekka i trwała obudowa z wzmocnionego PA oraz pierścień zwalniający z POM zapewniają odporność na uszkodzenia oraz długą żywotność.
- Uniwersalne zastosowanie – zawór może być montowany w dowolnej pozycji oraz przy użyciu różnych metod mocowania, co zwiększa elastyczność instalacji.
- Podwójne przyłącze pneumatyczne QS-4 – szybkozłącza ułatwiają i przyspieszają instalację w każdym układzie pneumatycznym.
- Odporność na skrajne warunki eksploatacyjne – możliwość pracy w zakresie temperatur od -10°C do 60°C.
- Zgodność z normami RoHS – bezpieczeństwo eksploatacji oraz przyjazność dla środowiska.
- Wysoka wydajność przepływu – nominalny przepływ nawet do 165 l/min.
Typowe aplikacje i korzyści stosowania zaworu FESTO GR-QS-4
Zawór dławiąco-zwrotny FESTO GR-QS-4 sprawdzi się w każdym układzie, gdzie kluczowe jest precyzyjne sterowanie przepływem sprężonego powietrza oraz minimalizacja zużycia energii. Typowe aplikacje to:
- Automatyka przemysłowa oraz maszyny produkcyjne,
- Układy montażowe oraz linie pakujące,
- Sterowanie ruchami manipulatorów oraz robotów przemysłowych,
- Systemy transportu pneumatycznego.
Wybór zaworu dławiąco-zwrotnego QS-4 gwarantuje niezawodność, powtarzalność oraz bezpieczeństwo pracy układów pneumatycznych, przy jednoczesnym zachowaniu łatwości montażu i serwisowania.
