Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas pracy ciągłej | 100% z redukcją prądu podtrzymania |
| Czas przełączania przy włączaniu | od 25 ms |
| Czas przełączania przy wyłączaniu | od 35 ms |
| Funkcja odpowietrzenia | Bez możliwości dławienia |
| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1400 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 400 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy, Stal, Mosiądz, POM, PPS |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 800 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pobór mocy | od 0,65 W |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącza pneumatyczne 3/5 połączone razem | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze odpowietrzenia pilotów 82/84 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 1 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze zasilania pilotów 12/14 | Wspólna linia dla wszystkich zaworów na wyspie |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 120 g |
| Wartość-b | od 0,42 |
| Wartość-C | od 3,2 l/sbar |
| Wielkość nominalna | od 6 mm |
| Wielkość zaworu | od 14 mm |
| Zasilanie pneum. pilotów | Zewnętrzne, Wewnętrzne |

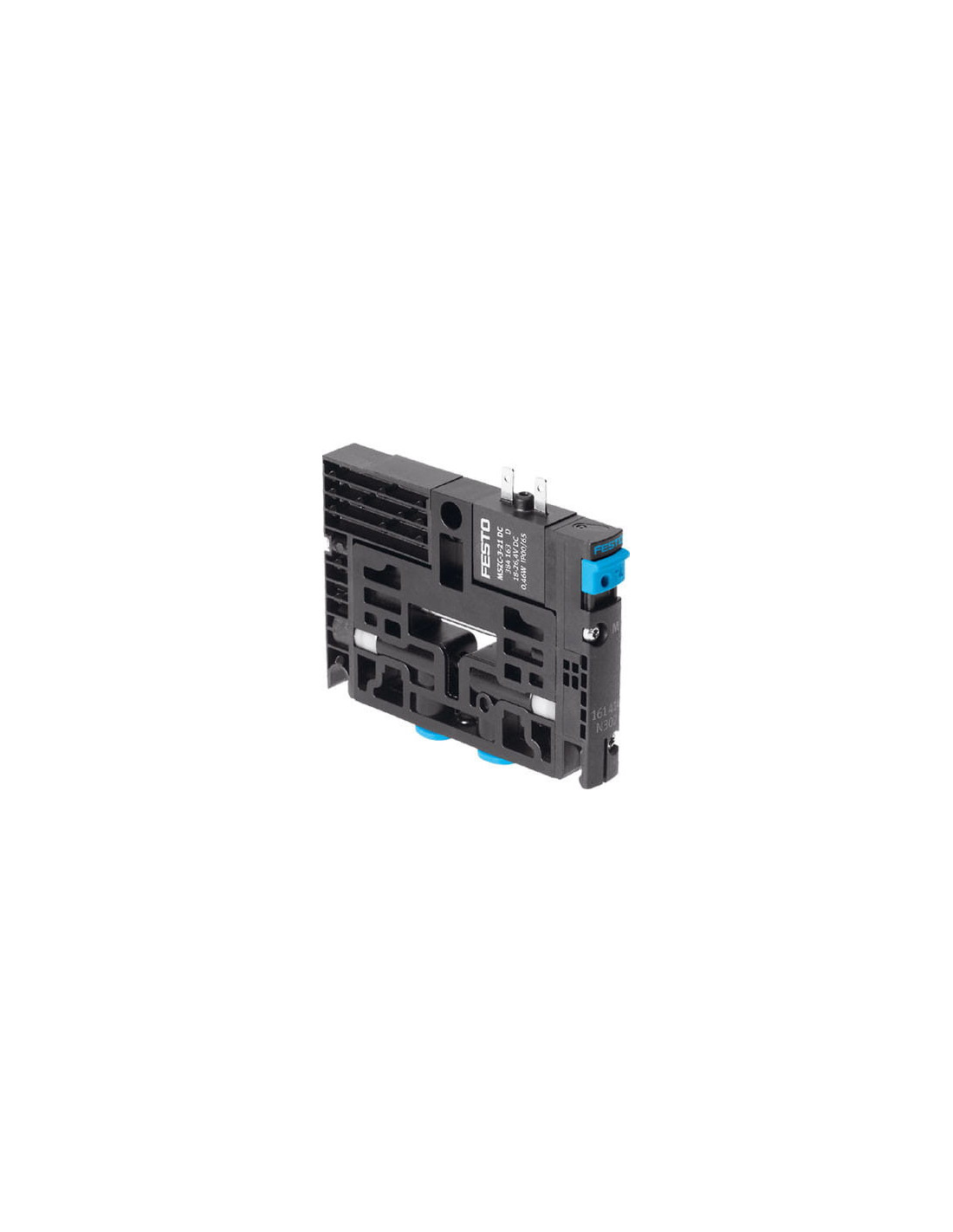

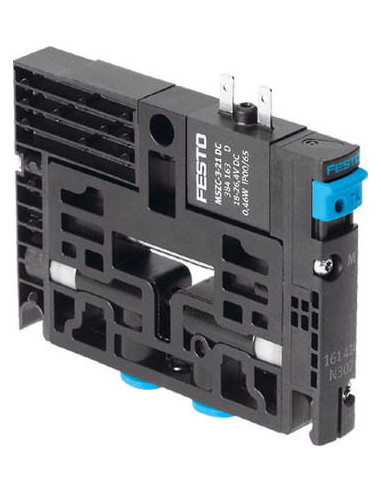

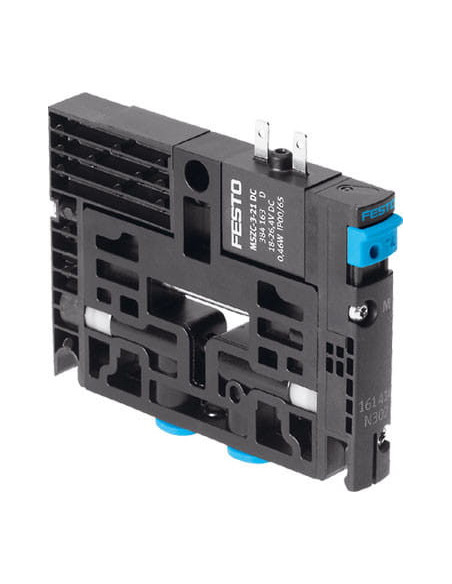

Elektrozawór FESTO CPV14-M1H-5LS-1/8 – nowoczesne rozwiązanie do automatyki przemysłowej
Elektrozawór CPV14-M1H-5LS-1/8 marki FESTO, kod produktu FESTO-161360, to zaawansowany element układów pneumatycznych, który zapewnia wydajną i niezawodną kontrolę przepływu sprężonego powietrza w szerokim zakresie zastosowań. Jego kompaktowa konstrukcja oraz wysoka niezawodność sprawiają, że jest często wybierany do automatyzacji procesów w przemyśle.
Charakterystyka i budowa elektrozaworu CPV14-M1H-5LS-1/8 FESTO
Elektrozawór 5/2 monostabilny wyróżnia się konstrukcją tłokową, która gwarantuje wytrzymałość oraz precyzję pracy. Produkt wykonano z materiałów wysokiej jakości, takich jak aluminium (odlewy ciśnieniowe), stal, mosiądz oraz odporne na zużycie materiały POM i PPS, zapewniające odporność na korozję na poziomie CRC2. Uszczelnienia z HNBR oraz NBR skutecznie eliminują ryzyko nieszczelności oraz przedłużają żywotność urządzenia nawet w wymagających warunkach.
- Wysoka jakość wykonania – trwała konstrukcja przystosowana do długotrwałej pracy w różnych środowiskach przemysłowych.
- Kompatybilność montażowa – elastyczny montaż za pomocą otworów przelotowych pozwala na łatwą integrację z wyspami zaworowymi i innymi elementami instalacji.
- Bezpieczna eksploatacja – stopień ochrony IP65 zapewnia zabezpieczenie przed wnikaniem pyłów i strumieni wody.
Zastosowanie elektrozaworów CPV14-M1H-5LS-1/8
Elektrozawory FESTO od lat są wykorzystywane w przemyśle, gdzie kluczowa jest automatyzacja zadań oraz niezawodne sterowanie ciśnieniem i przepływem sprężonego powietrza. Model CPV14-M1H-5LS-1/8 jest idealnym rozwiązaniem w takich dziedzinach jak:
- Automatyka maszyn i linii produkcyjnych
- Budowa układów transportu pneumatycznego
- Sterowanie siłownikami pneumatycznymi
- Integracja w wyspach zaworowych w rozbudowanych systemach automatyki
- Przemysł spożywczy, farmaceutyczny oraz motoryzacyjny
Możliwość pracy z powietrzem naolejonym oraz szeroki zakres temperatur roboczych pozwalają na niezawodne wykorzystanie elektrozaworu nawet w trudnych warunkach eksploatacyjnych.
Funkcjonalności i zalety zaworu CPV14-M1H-5LS-1/8 FESTO
- Szybkie czasy przełączania – umożliwiają dynamiczną i precyzyjną regulację procesów.
- Możliwość ręcznego uruchamiania – funkcja pomocnicza przy serwisowaniu i uruchamianiu instalacji.
- Kompaktowe wymiary – optymalne wykorzystanie przestrzeni w szafach sterowniczych i układach automatyki.
- Certyfikaty zgodności z RoHS – bezpieczeństwo użytkowania oraz zgodność z aktualnymi normami ekologicznymi.
Model CPV14-M1H-5LS-1/8 to sprawdzony elektrozawór do profesjonalnych zastosowań przemysłowych, zapewniający niezawodność, szybkość działania oraz długą eksploatację w zautomatyzowanych systemach sterowania.
