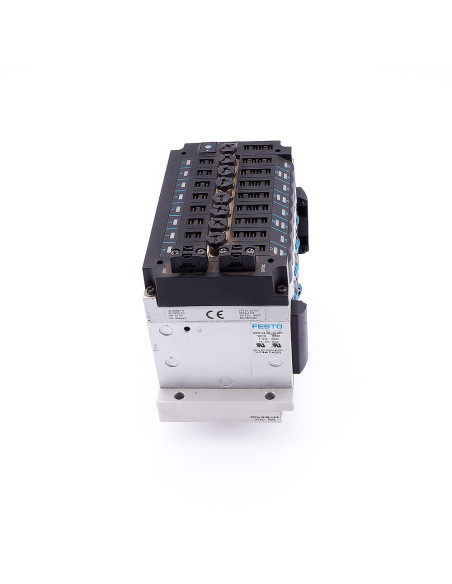

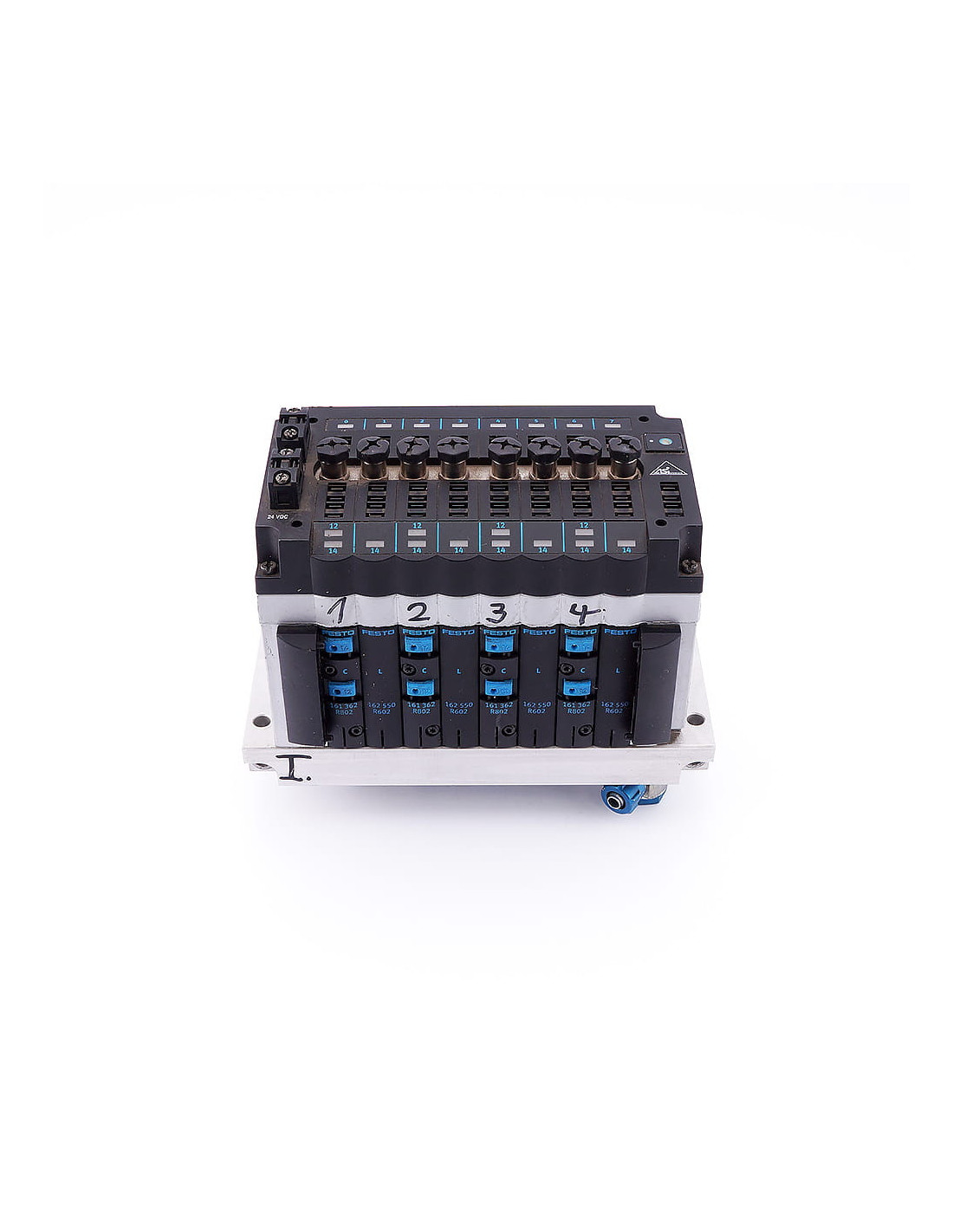

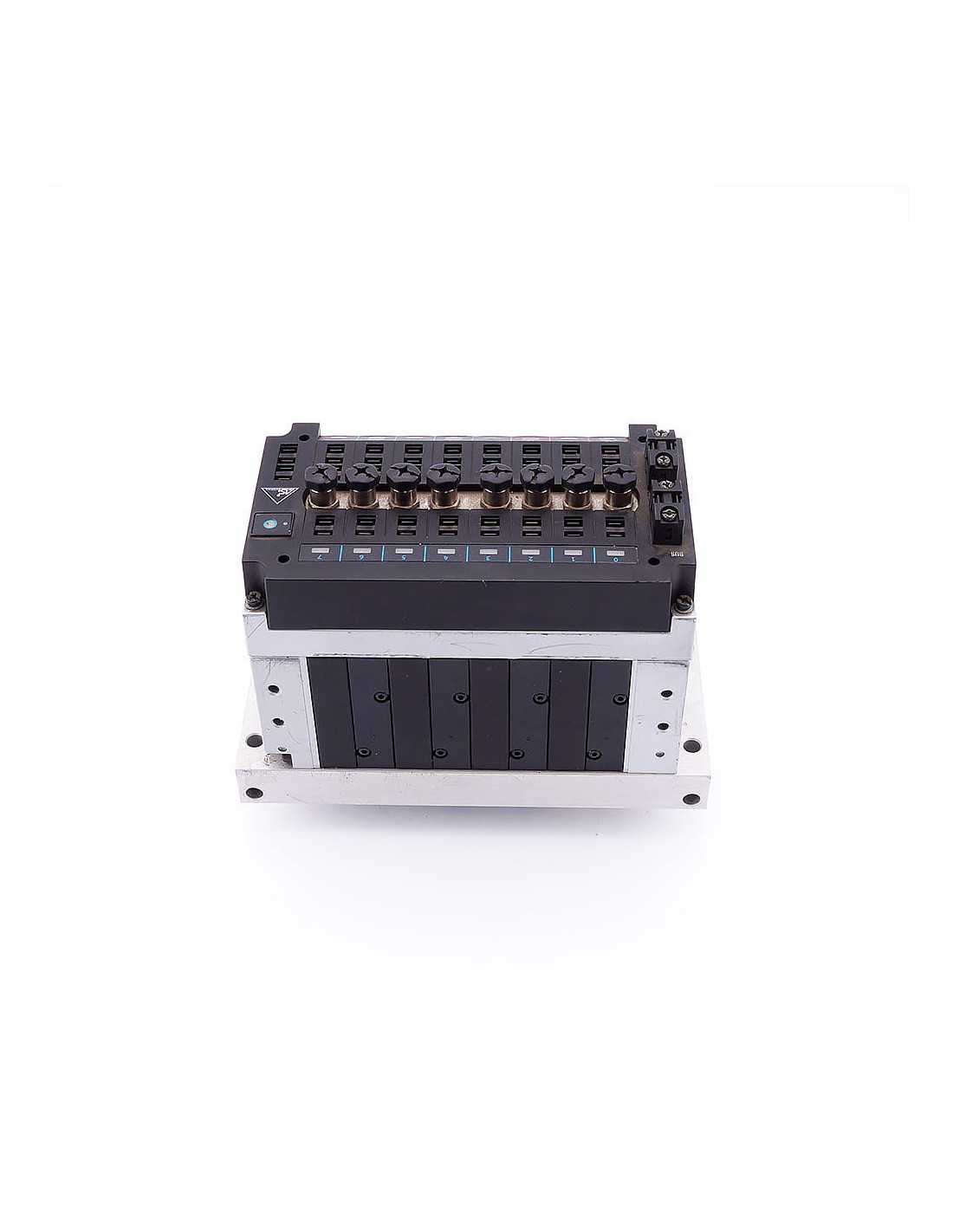

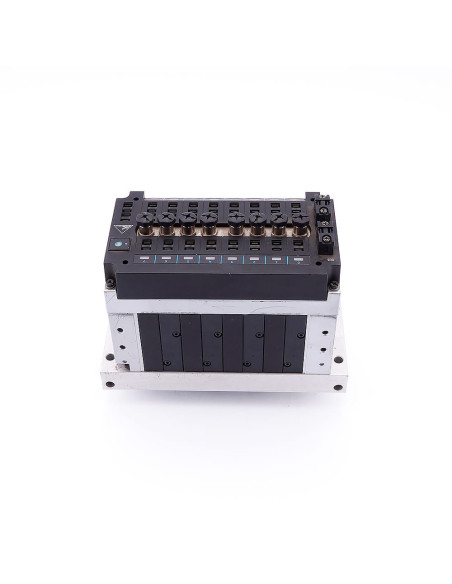

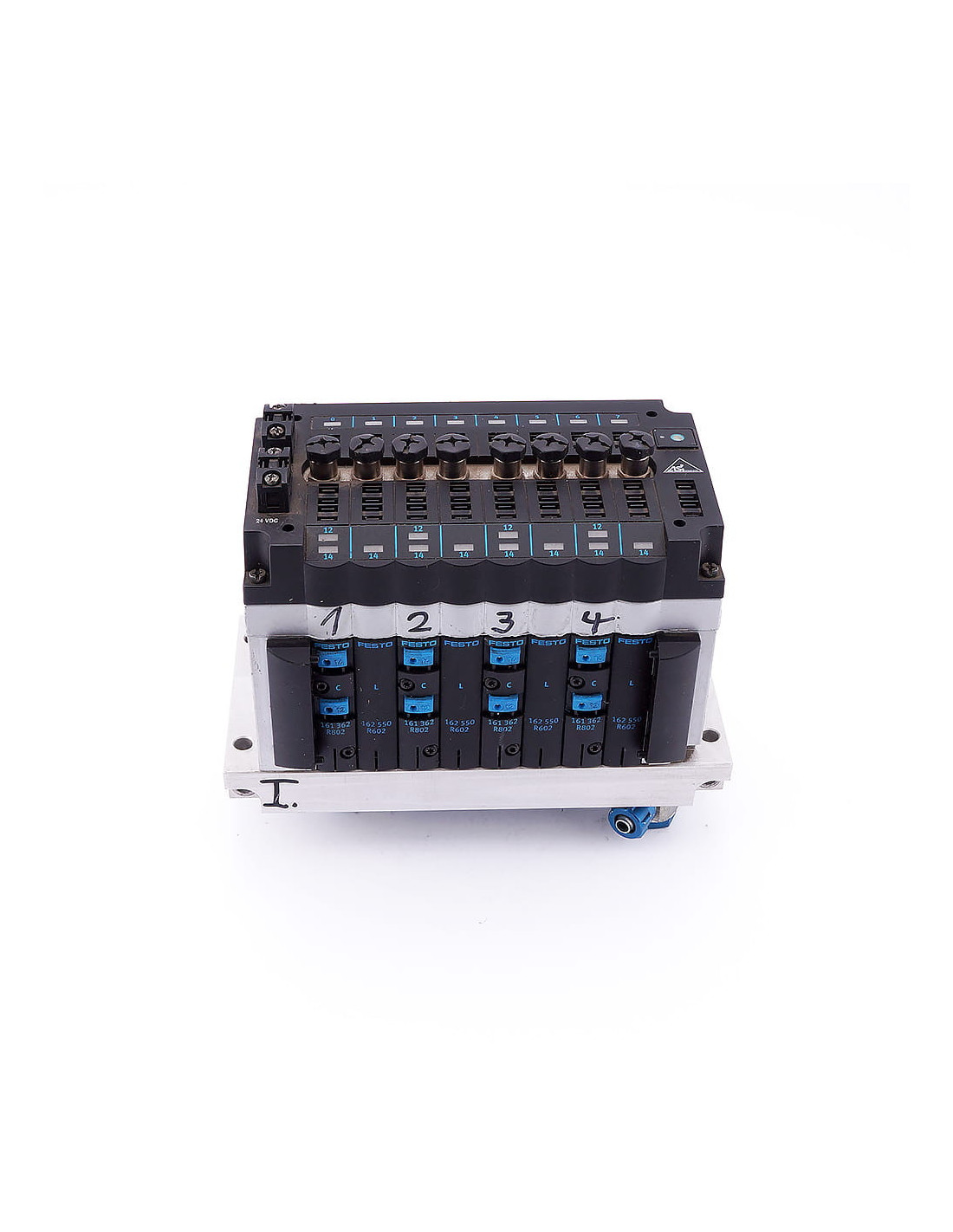

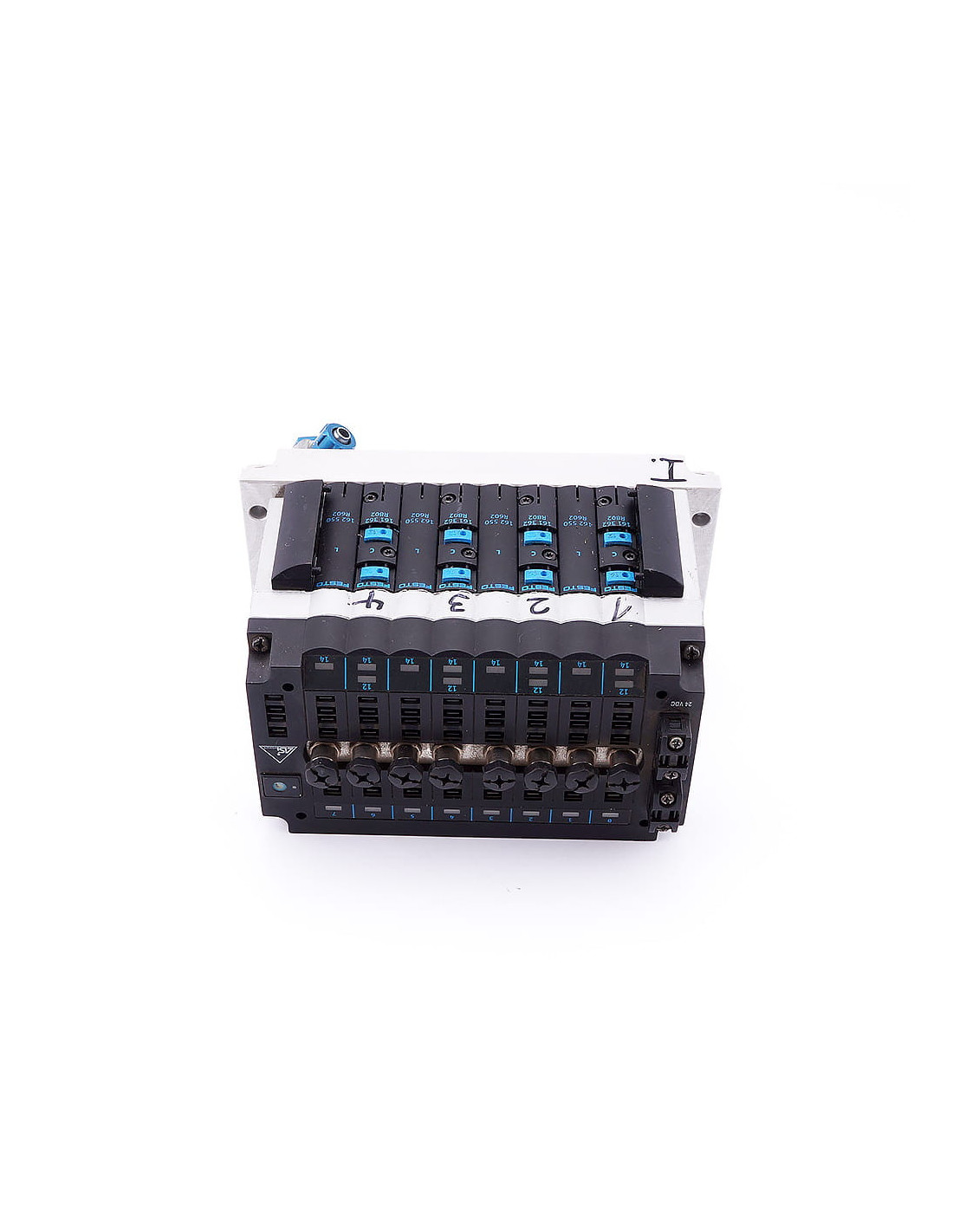

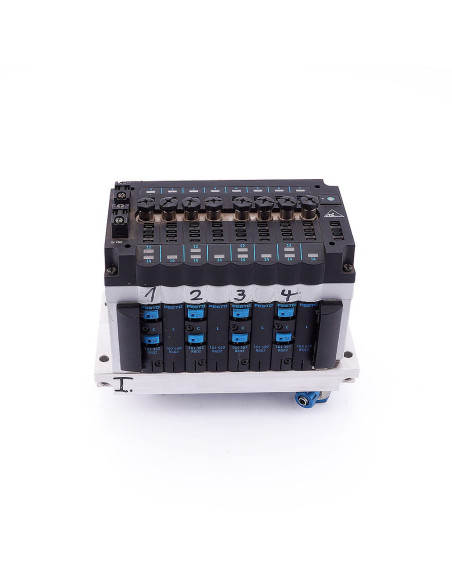

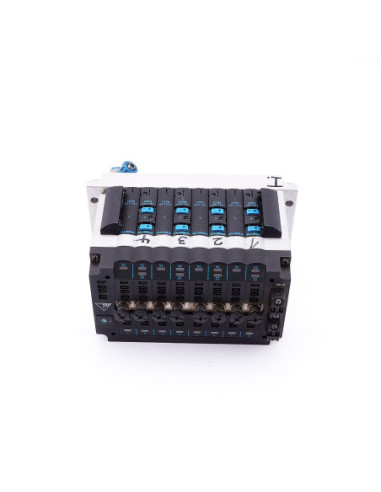

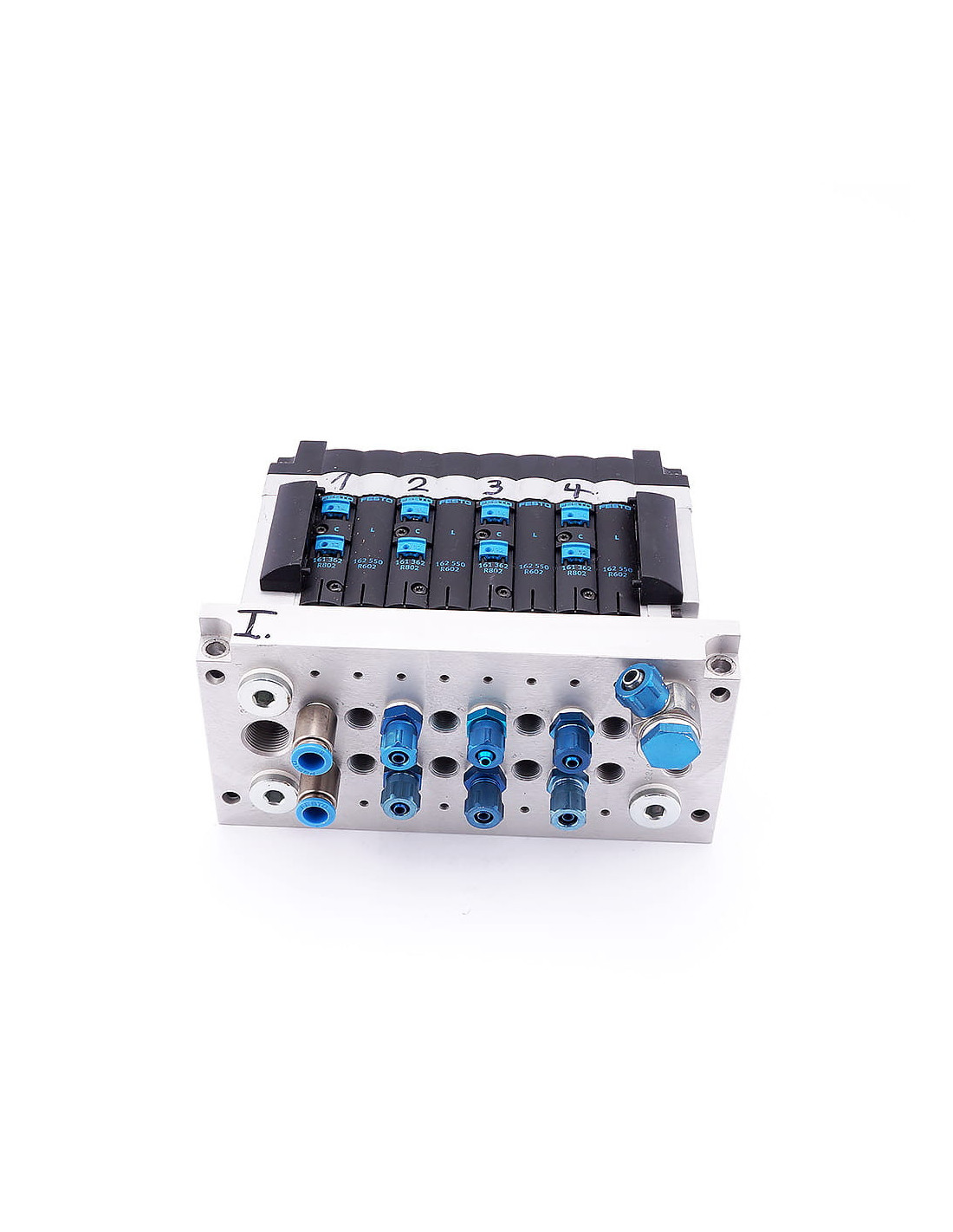

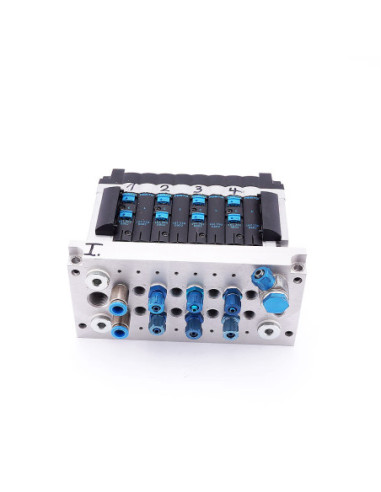

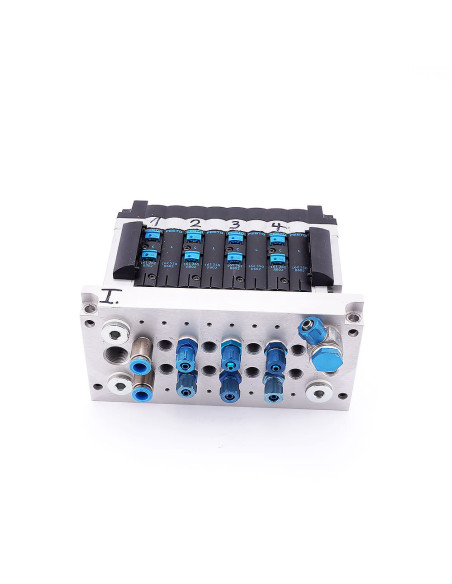

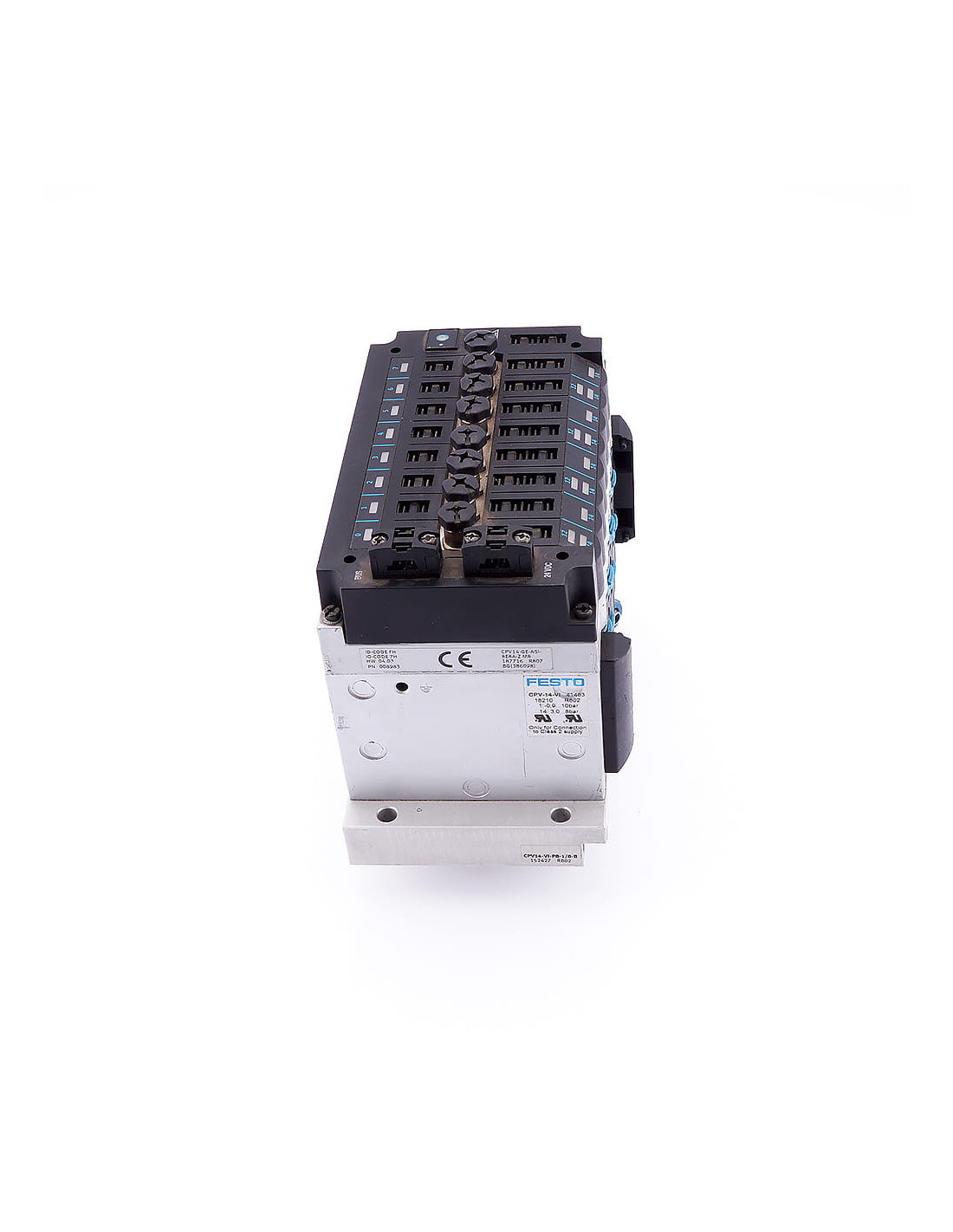

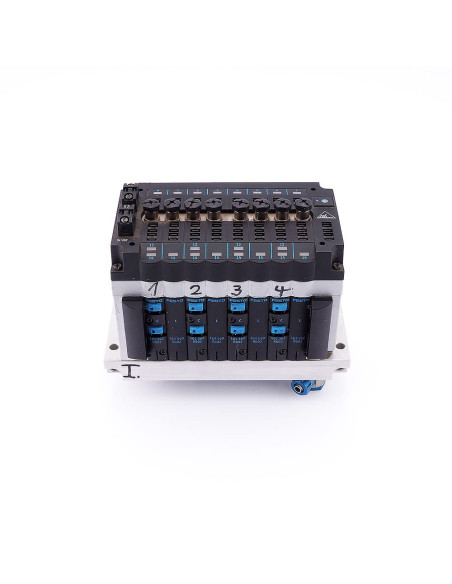

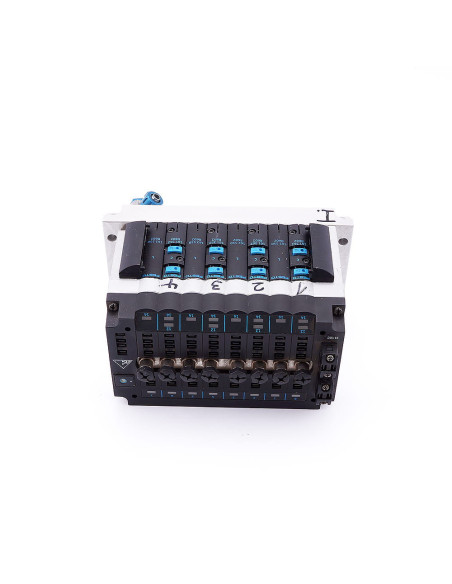

Wyspa zaworowa, numer seryjny: CPV-14-VI 41463 18210 R802
Wyspa zaworowa CPV, Szerokość zaworów 14 mm.
Nowoczesne alternatywne typy można znaleźć, wprowadzając pierwsze cztery znaki kodu typu w polu wyszukiwania
Funkcja zaworu 2 zawory 2/2 normalnie zamknięte, monostabilne
2x2/2, 1 zamknięty/1 otwarty, monostabilne
2 zawory 3/2 normalnie zamknięte, monostabilne
2 zawory 3/2 normalnie otwarte, monostabilne
2x3/2, 1 zamknięty/1 otwarty, monostabilne
5/2 bistabilny
5/2 monostabilny
Generator podciśnienia
Generator podciśnienia + zawór 2/2 zamknięty, monostabilny
Wielkość zaworu 14 mm
Maks. normalny przepływ nominalny 800 l/min przy 14 mm
Ciśnienie robocze MPa -0.09 ... 1 MPa
Ciśnienie robocze -0.9 ... 10 bar
Sterowanie elektryczne AS-Interface
System instalacyjny CPI
Przyłącza indywidualne
Fieldbus
Multipin
Maks. liczba pozycji zaworowych 8
Maks. liczba stref ciśnienia 2
System wej./wyj. elektrycznych Tak
Temperatura otoczenia -5 ... 50 °C
Stopień ochrony IP65
Dopuszczenie RCM Mark
c UL us - Recognized (OL)
Znak KC KC-EMV
Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską NEC 500 Class I, Div. 2
ATEX-Kategoria Gaz II 3G
Ex-Ochrona przeciwwybuchowa Gaz Ex nA IIC T4 X Gc
Ex-Temperatura otoczenia -5°C <= Ta <= +50°C
Wielkość nominalna 6 mm
Sposób uruchomienia Elektryczny
Rodzaj uszczelnienia Miękkie
Typ wyspy zaworowej 10
Konstrukcja Zawór tłokowy
Maks. liczba funkcji zaworów 16
Zasilanie pneum. pilotów Zewnętrzne
Wewnętrzne
Budowa wyspy zaworowej Stały raster
Wyświetlanie stanu sygnału LED
Uwaga do ciśnienia roboczego 0 - 0,8 bar przy zew. zasilaniu pilotów
0 - 8 bar z zew. zasilaniem pilotów
Ciśnienie pilota Mpa 0.3 ... 8 MPa
Ciśnienie pilota 3 ... 80 bar
Odpowiedni do podciśnienia Tak
Nominalne napięcie robocze DC 24 V
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
2 – Średnia odporność na korozję
Temperatura przechowywania -20 ... 40 °C
Temperatura medium -5 ... 50 °C
Przyłącze zasilania pilotów 12/14 Wspólna linia dla wszystkich zaworów na wyspie
Przyłącze odpowietrzenia pilotów 82/84 Wspólna linia dla wszystkich zaworów na wyspie
Przyłącze pneumatyczne 1 Wspólna linia dla wszystkich zaworów na wyspie
Przyłącze pneumatyczne 2 G1/8
Przyłącze pneumatyczne 3 Wspólna linia dla wszystkich zaworów na wyspie
Przyłącze pneumatyczne 4 G1/8
Uwaga dotycząca materiałów Zgodne z RoHS
Produkt używany.
