Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie pilota Mpa | 0,3 - 0,8 MPa |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie robocze MPa | -0,09 - 1 MPa |
| Czas przełączania przy włączaniu | od 10 ms |
| Czas przełączania przy wyłączaniu | od 20 ms |
| Dopuszczalne wahania napięcia | +/- 25 % |
| Dopuszczenie | c UL us - Recognized (OL) |

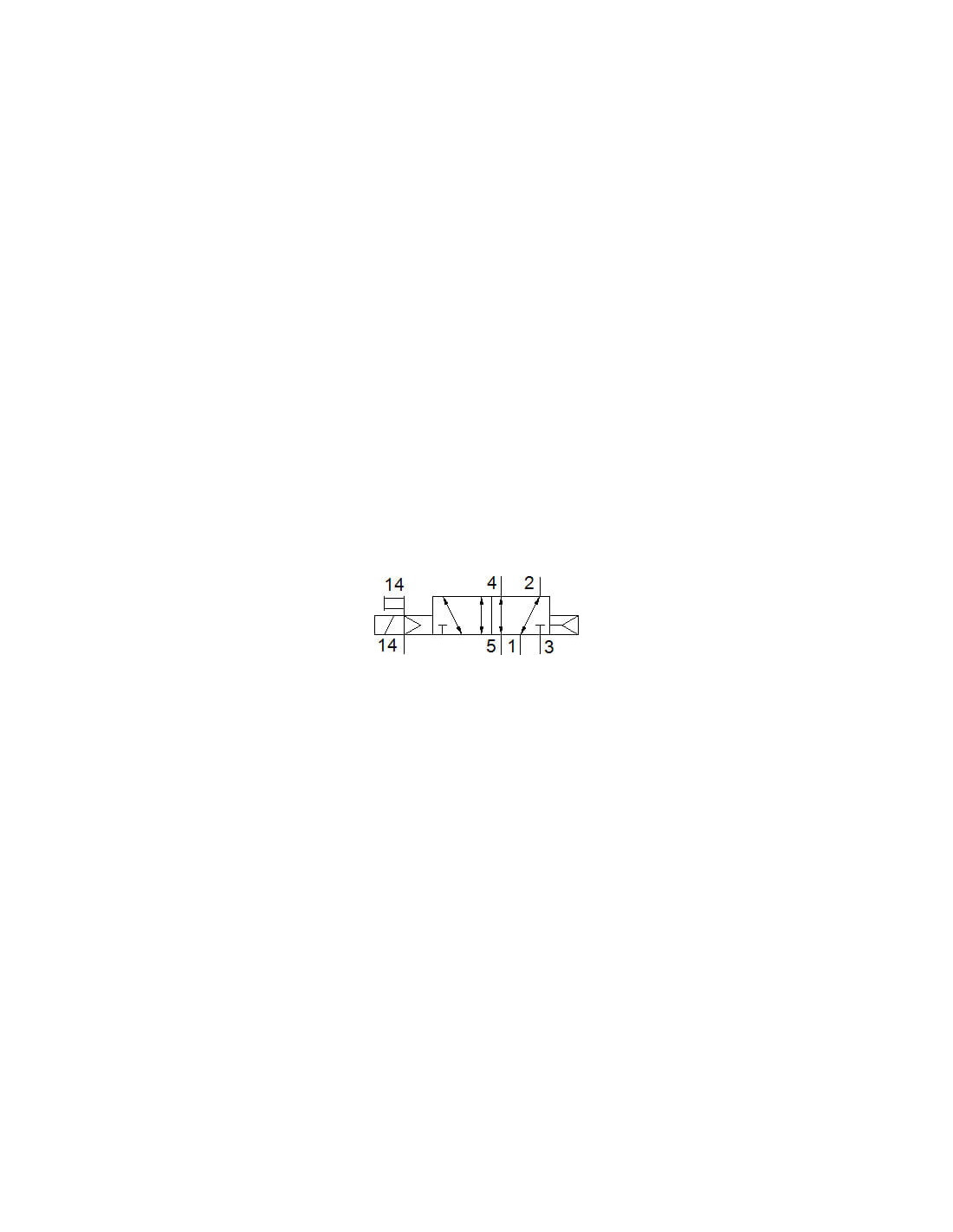

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Rewersyjny |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 400 µs |
| Maks. moment dokręcający, montaż zaworu | od 0,25 Nm |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 200 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 360 l/min |
| Normalny przepływ nominalny z QS-6 | od 360 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Tak |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, Zgodnie z IEC 60529 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 49 g |
| Wielkość zaworu | od 10 mm |
| Wyświetlanie stanu sygnału | Tak |
| Względna wilgotność powietrza | maks. 90 % przy 40 °C |

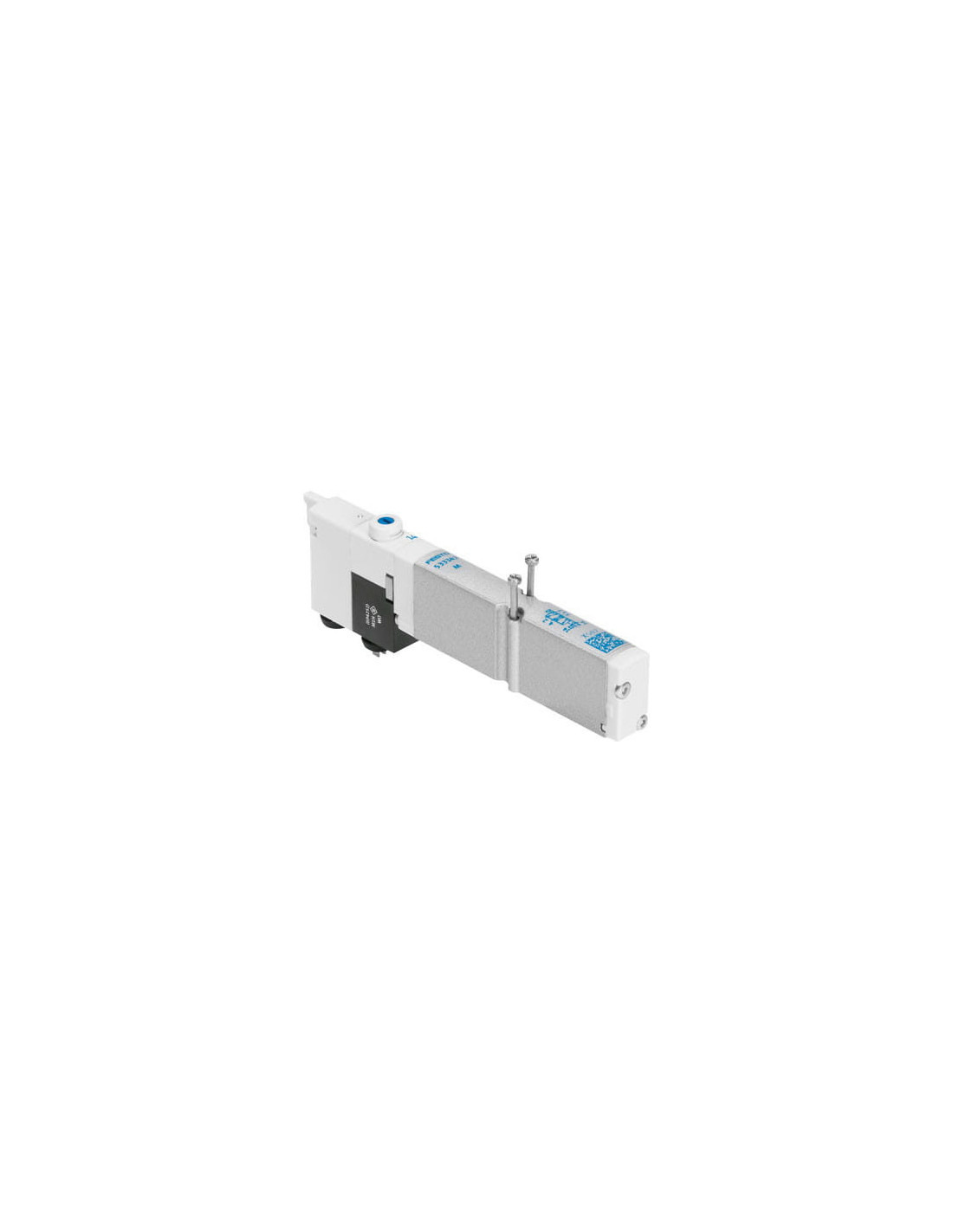

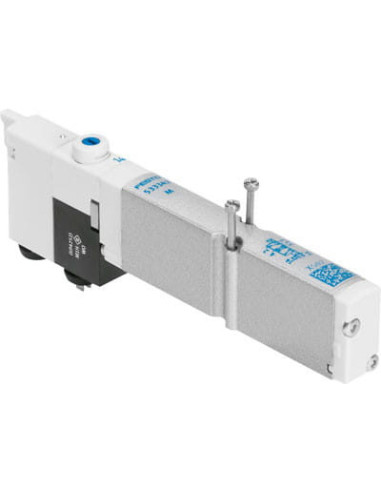

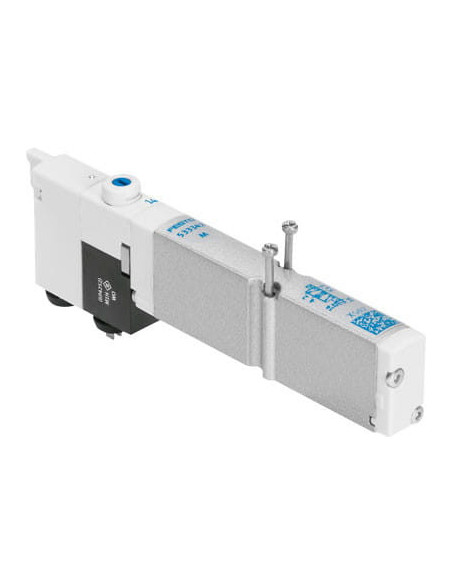

VMPA1-M1H-M-PI FESTO 533342 – Elektrozawór 5/2 monostabilny
Elektrozawór FESTO VMPA1-M1H-M-PI o kodzie 533342 to wysokiej jakości komponent wykorzystywany w układach pneumatycznych, zaprojektowany do precyzyjnego sterowania przepływem sprężonego powietrza. Wyróżnia się solidnością wykonania oraz szerokim zakresem parametrów technicznych, co czyni go niezwykle wszechstronnym rozwiązaniem zarówno w przemyśle maszynowym, jak i w automatyce przemysłowej.
Zastosowanie elektrozaworu VMPA1-M1H-M-PI FESTO
Elektrozawory 5/2 monostabilne, takie jak model VMPA1-M1H-M-PI, są idealne do zastosowań wymagających szybkiego oraz niezawodnego sterowania siłownikami pneumatycznymi dwu-położeniowymi. Znajdują one zastosowanie w takich branżach jak:
- Automatyka przemysłowa – sterowanie ruchami elementów maszyn i urządzeń
- Robotyka – precyzyjne zarządzanie przepływem powietrza w manipulatorach pneumatycznych
- Pakowanie i sortowanie – szybkie sekwencjonowanie ruchów w liniach produkcyjnych
- Maszyny specjalistyczne – niezawodność pracy nawet w trudnych warunkach przemysłowych
Konstrukcja zaworu tłokowego oraz możliwość pracy z podciśnieniem poszerzają jego zakres zastosowania w nowoczesnych systemach pneumatyki.
Najważniejsze właściwości elektrozaworu FESTO VMPA1-M1H-M-PI
- Zakres ciśnienia roboczego od -0,9 do 10 bar, umożliwiający szerokie zastosowanie w różnorodnych instalacjach pneumatycznych
- Obudowa z aluminium – gwarancja trwałości, odporności na uszkodzenia oraz niska masa (od 49 g)
- Stopień ochrony IP65 – zabezpieczenie przed kurzem i wodą, zgodnie z normą IEC 60529
- Szybkie czasy przełączania – już od 10 ms przy włączaniu i 20 ms przy wyłączaniu
- Zgodność z normami bezpieczeństwa oraz dopuszczenie cULus
- Możliwość ręcznego uruchamiania z blokadą
- Materiał uszczelnień NBR – długa żywotność i szczelność
- Praca możliwa na powietrzu olejonym i nieolejonym zgodnie z ISO8573-1:2010 [7:4:4]
- Elastyczny montaż – dowolna pozycja zabudowy, montaż przez otwory przelotowe
Typowe zalety i możliwości rozbudowy instalacji
Zawory serii VMPA1-M1H-M-PI FESTO umożliwiają szybkie i łatwe rozbudowywanie wysp zaworowych, co znacznie usprawnia modernizację lub rozbudowę istniejących układów pneumatycznych. Prosta wymiana, możliwość pracy w szerokim zakresie temperatur otoczenia oraz kompatybilność z normami przemysłowymi sprawiają, że jest to uniwersalne rozwiązanie dla nowoczesnych linii produkcyjnych.
Podsumowanie – gdzie sprawdzi się elektrozawór VMPA1-M1H-M-PI FESTO?
Elektrozawór FESTO VMPA1-M1H-M-PI dedykowany jest wszędzie tam, gdzie ważna jest niezawodność, szybka reakcja oraz łatwa integracja z systemem sterowania. Wytrzymałość na wibracje, odporność na wstrząsy oraz zgodność z wymaganiami RoHS czynią go bezpiecznym wyborem dla przemysłu.
Bez względu na to, czy chodzi o modernizację maszyn, budowę nowych linii produkcyjnych czy automatyzację procesów – ten model elektrozaworu pozwoli zwiększyć efektywność i niezawodność każdego systemu pneumatycznego.
