Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas pracy ciągłej | 100% z redukcją prądu podtrzymania |
| Czas przełączania przy włączaniu | od 17 ms |
| Czas przełączania przy wyłączaniu | od 25 ms |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

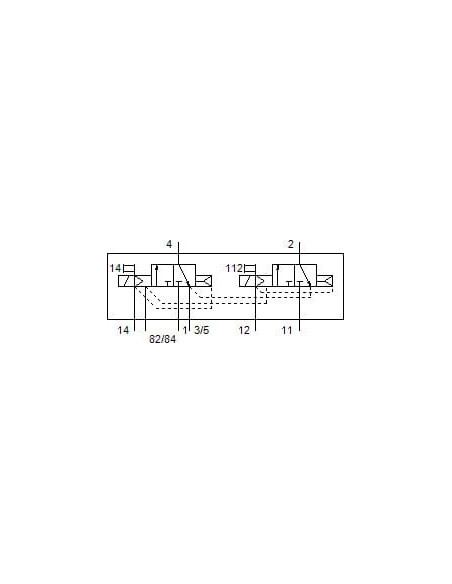

| Funkcja zaworu | 2 zawory 3/2 normalnie zamknięte, monostabilne |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1400 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 700 µs |
| Materiał obudowy | Stal, Mosiądz, Aluminium-odlew ciśnieniowy, POM, PPS |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 400 l/min |
| Pobór mocy | od 0,46 W |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącza pneumatyczne 3/5 połączone razem | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze odpowietrzenia pilotów 82/84 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 1 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 11 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 2 | M7 |
| Przyłącze pneumatyczne 4 | M7 |
| Przyłącze zasilania pilotów 12/14 | Wspólna linia dla wszystkich zaworów na wyspie |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 70 g |
| Wartość-b | od 0,4 |
| Wartość-C | od 1,6 l/sbar |
| Wielkość nominalna | od 4 mm |
| Wielkość zaworu | od 10 mm |
| Zasilanie pneum. pilotów | Zewnętrzne, Wewnętrzne |

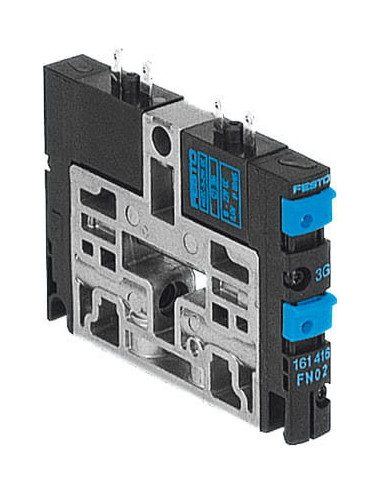

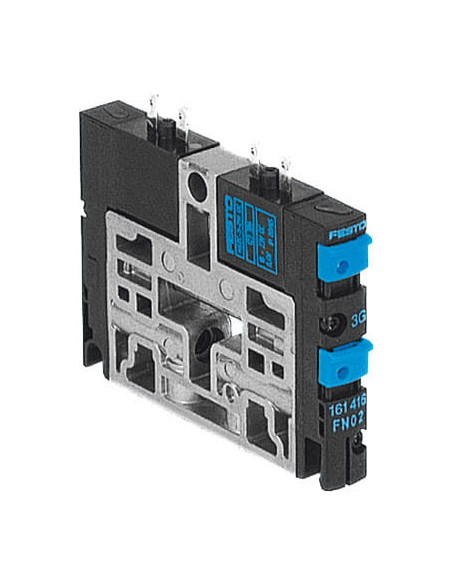

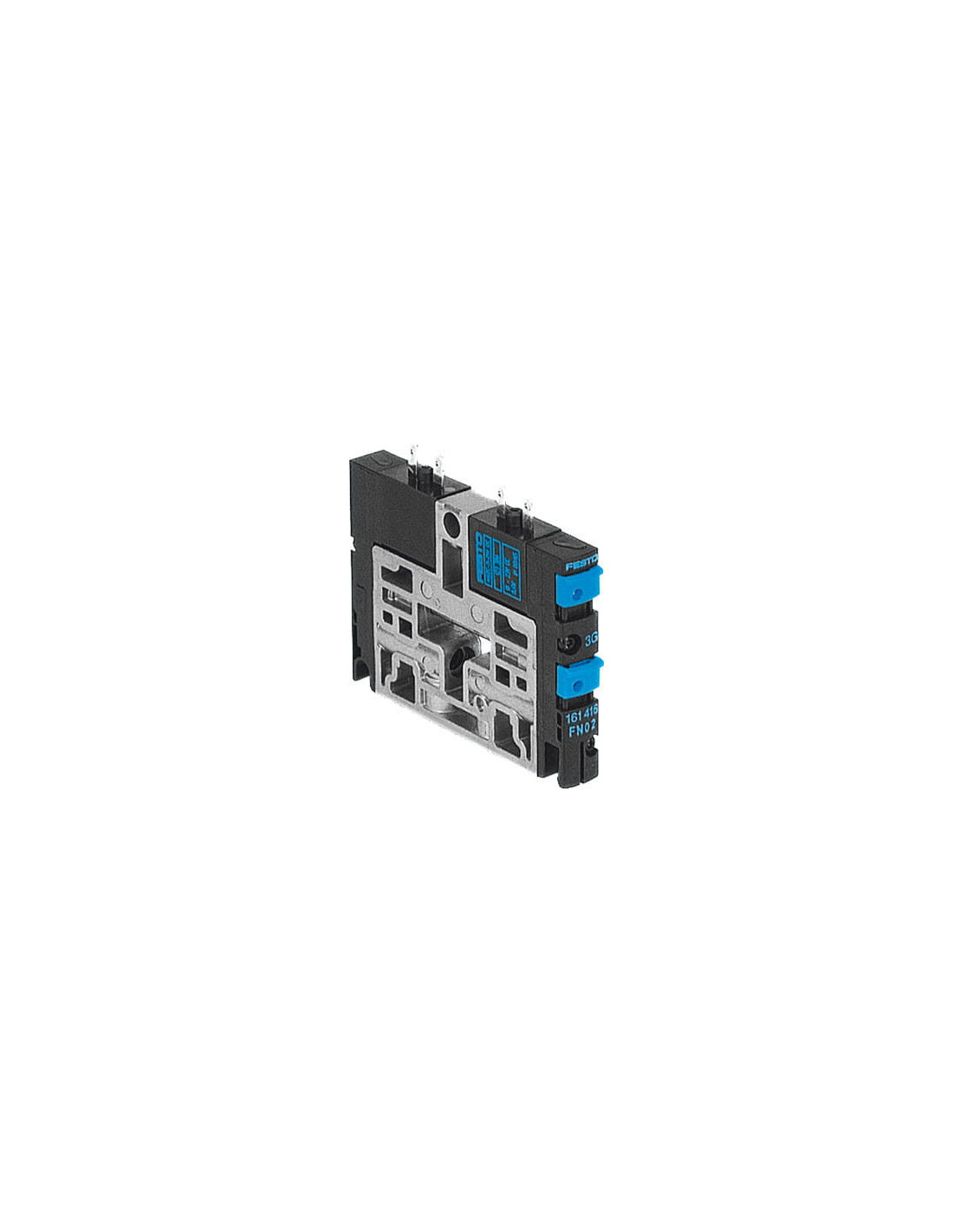

Elektrozawór CPV10-M1H-2X3-GLS-M7 FESTO – wysoka precyzja sterowania pneumatyką
Elektrozawór CPV10-M1H-2X3-GLS-M7 firmy FESTO (Kod produktu: FESTO-161416) to zaawansowany komponent przeznaczony do profesjonalnych systemów automatyki przemysłowej. Urządzenie zapewnia efektywne i precyzyjne sterowanie przepływem sprężonego powietrza, co jest kluczowe w wielu aplikacjach przemysłowych.
Najważniejsze cechy i zalety elektrozaworu CPV10-M1H-2X3-GLS-M7
- Kompaktowa budowa umożliwia łatwą instalację oraz integrację z wyspami zaworowymi.
- Wysoka wydajność przepływu – przepływ nominalny wynoszący 400 l/min gwarantuje szybkie i niezawodne działanie siłowników pneumatycznych oraz innych odbiorników.
- Dwukanałowa konstrukcja (2 x 3/2 NC, monostabilne) pozwala na sterowanie dwoma niezależnymi obiegami w jednym module.
- Odporność na korozję (CRC 2) – zastosowanie materiałów takich jak stal, mosiądz, aluminium, POM i PPS pozwala na pracę w bardziej wymagających warunkach przemysłowych.
- Pewność działania i długa żywotność dzięki wysokiej klasy uszczelnieniom z HNBR i NBR oraz obudowie spełniającej normy odporności środowiskowej IP65.
- Szybkie czasy przełączania (od 17 ms przy włączaniu i od 25 ms przy wyłączaniu) umożliwiają realizację szybkich cykli roboczych.
- Elastyczność montażu – możliwość montażu w dowolnej pozycji oraz zasilania pilotów zarówno zewnętrznego, jak i wewnętrznego.
- Zgodność z normą RoHS oraz przystosowanie do pracy na powietrzu olejonym lub nieolejonym.
Typowe zastosowania elektrozaworu FESTO CPV10-M1H-2X3-GLS-M7
Elektrozawory serii CPV10 stosowane są najczęściej w:
- Automatyzacji procesów produkcyjnych, gdzie wymagana jest kontrola ruchów maszyn i urządzeń.
- Zrobotyzowanych liniach montażowych do sterowania siłownikami i chwytakami pneumatycznymi.
- Skomplikowanych systemach wysp zaworowych w maszynach pakujących, spożywczych, drukarskich oraz w przetwórstwie przemysłowym.
- Pneumatyce laboratoryjnej, gdzie istotna jest wysoka czystość medium i precyzyjne rozdzielanie powietrza.
- Układach automatyki budynkowej, dla efektywnego sterowania zaworami i przepływem powietrza w systemach HVAC.
Dlaczego warto wybrać zawór CPV10-M1H-2X3-GLS-M7?
CPV10-M1H-2X3-GLS-M7 to rozwiązanie gwarantujące niezawodną i wydajną pracę nawet w najbardziej wymagających zastosowaniach. Wielokierunkowy przepływ, pneumatyczna sprężyna kasująca, szybkie przełączanie oraz zaawansowana ochrona przed czynnikami zewnętrznymi czynią ten elektrozawór preferowanym wyborem przez profesjonalistów z wielu branż.
Wysoka jakość wykonania, uniwersalność zastosowań oraz certyfikowana odporność środowiskowa pozwalają na integrację zaworu w nowoczesnych i rozbudowanych systemach automatyki.
