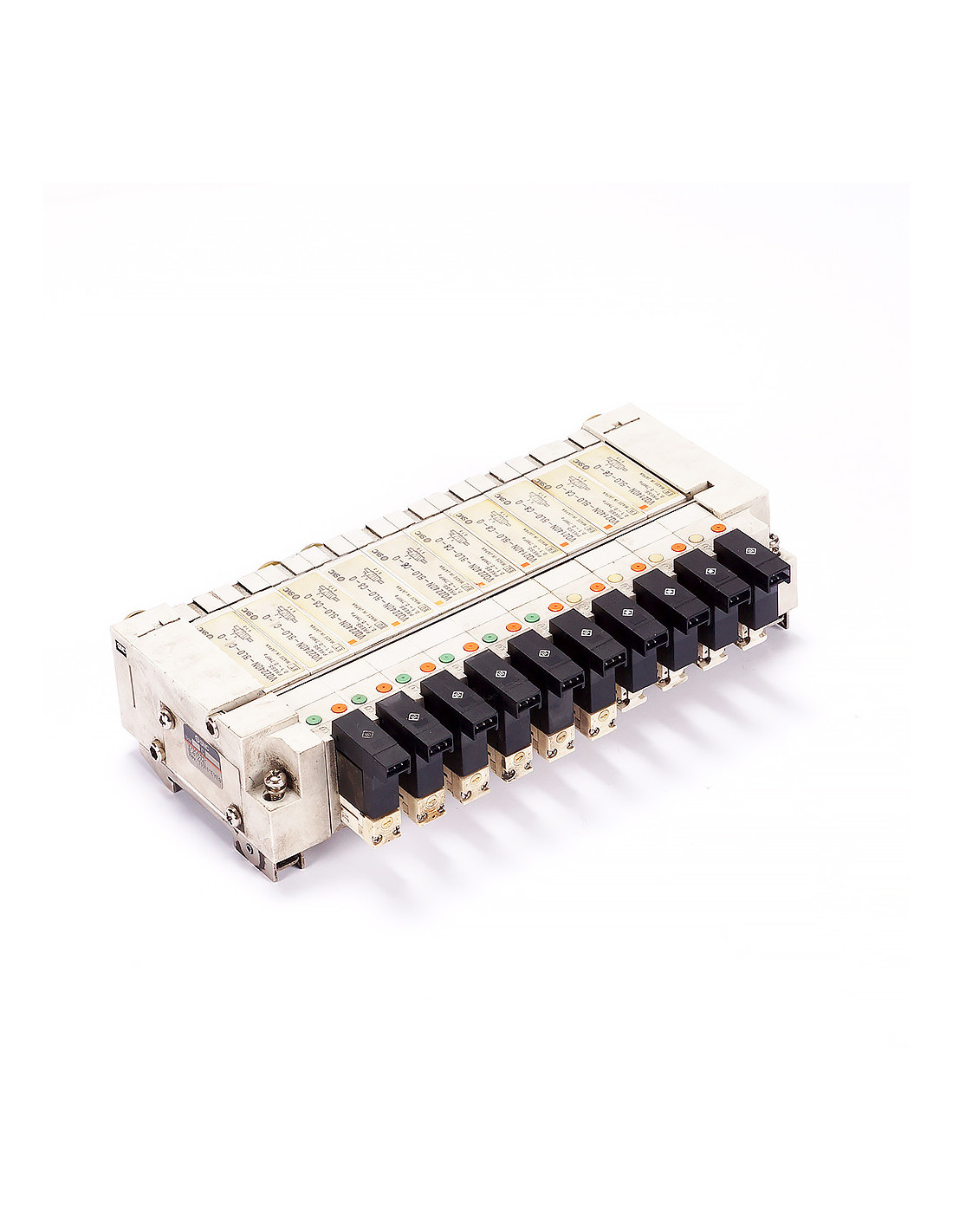

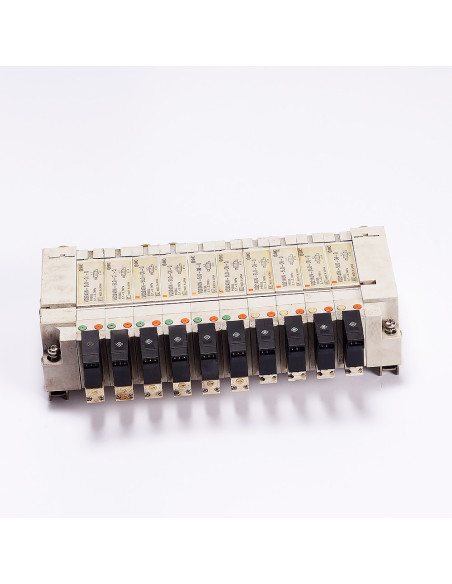

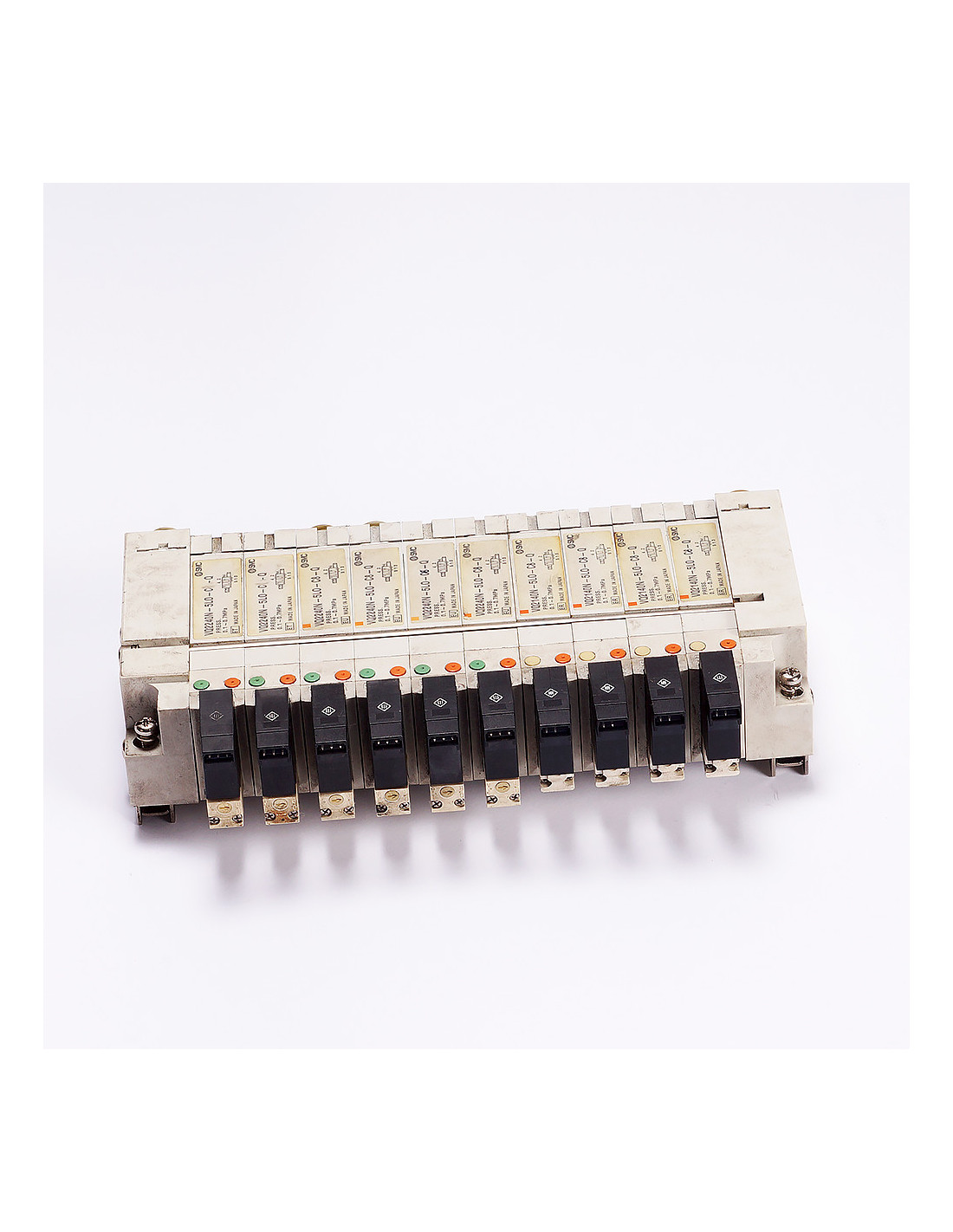

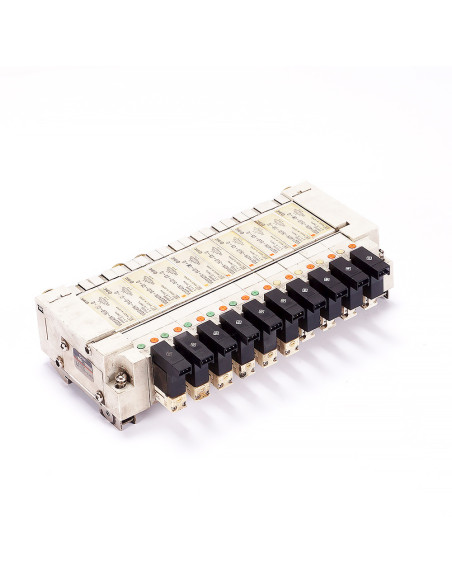

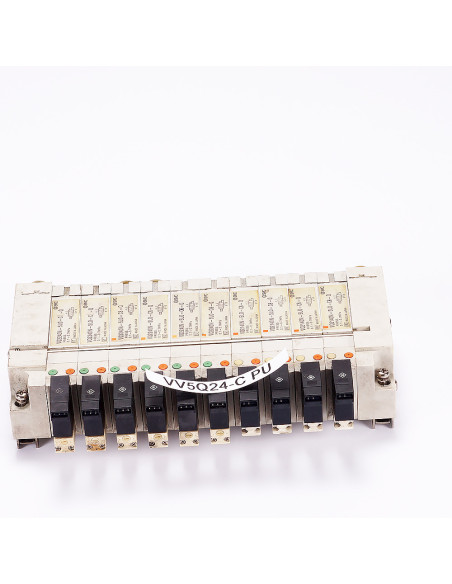

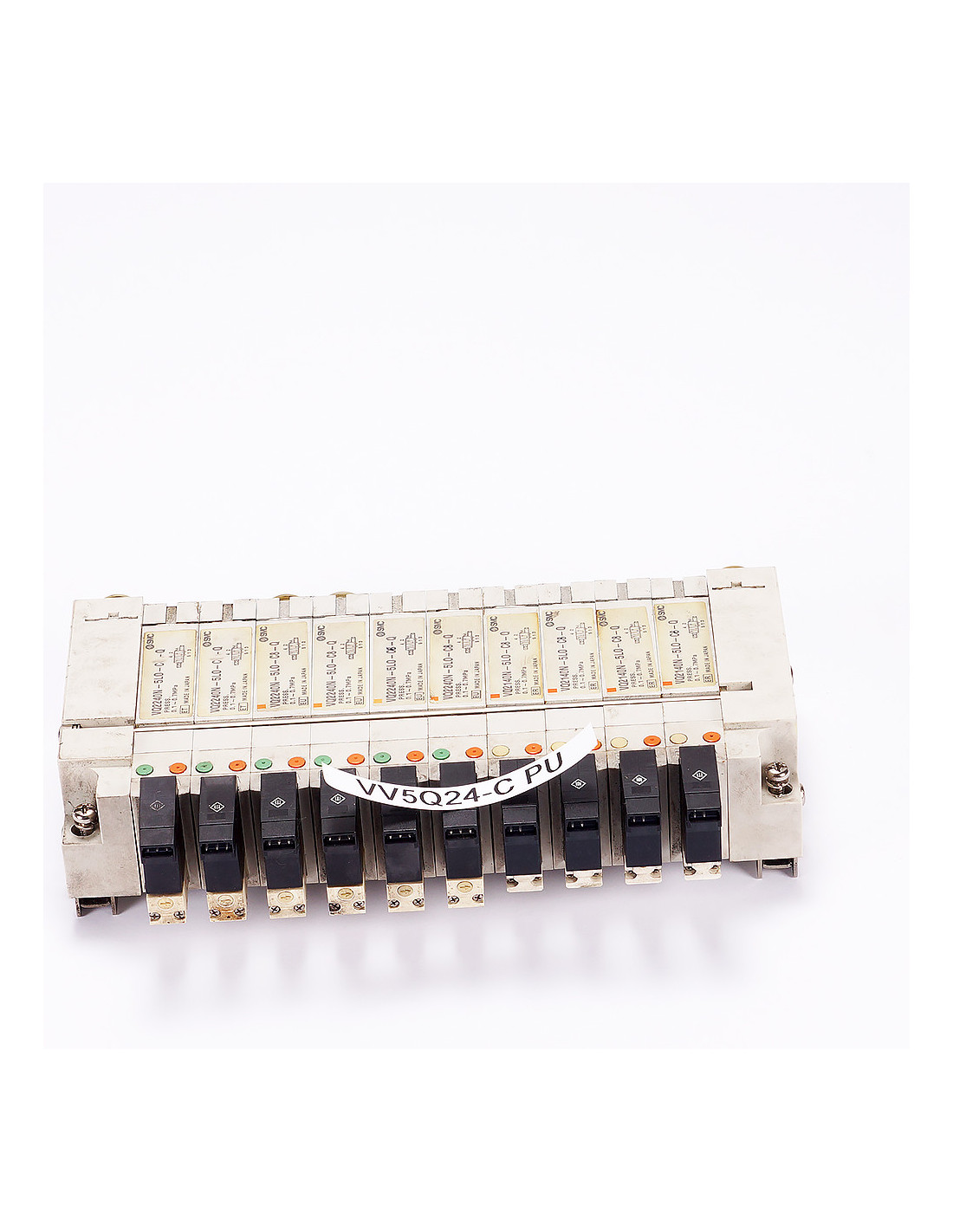

Wyspa zaworowa SMC VQ2 – 10-stanowiskowa (VV5Q24)

Modułowa wyspa pneumatyczna oparta na kolektorze SMC VV5Q24 („Type 4”) dla serii VQ2/VQZ200, skonfigurowana na 10 stacji do sterowania siłownikami 2-położeniowymi. Rozdział zasilania P oraz wydechów EA/EB realizowany jest w korpusie kolektora; wyjścia A/B prowadzone są do poszczególnych stanowisk.

Konfiguracja

Baza/kolektor: SMC VV5Q24 (manifold dla VQ2/VQZ200)
Liczba stacji: 10
Zawory na kolektorze: 4× VQ2140N-5LO-C8-Q (5/2, pojedyncza cewka) + 6× VQ2240N-5LO-C8-Q (5/2, podwójna cewka)
Porty A/B przy zaworach: szybkozłączki Ø8 mm (C8)
Cewki: 24 V DC, Low-watt „-Q”, z LED i ochroną przeciwprzepięciową (-5L0)

Funkcja i zastosowanie

Sterowanie do 10 obwodów pneumatycznych (siłowniki 2-położeniowe).
Integracja rozdziału zasilania P i wydechów EA/EB w kolektorze oraz indywidualnych wyjść A/B dla każdej stacji.
Zastosowania w liniach montażowych, pakowaniu, manipulacji i wszędzie tam, gdzie wymagana jest zwarta wyspa 5/2.

Parametry pneumatyczne (typowe dla VQ2 na VV5Q24)

Medium: sprężone powietrze filtrowane; zalecana min. klasa ISO 8573-1: 5.4.4
Ciśnienie robocze: 0,15…0,7 MPa (1,5…7 bar)
Ciśnienie próbne/odporność: zgodnie z katalogiem VQ2 (roboczo 0,7 MPa)
Temperatura medium/otoczenia: −10…+50 °C (bez kondensacji)
Smarowanie: niewymagane (jeśli rozpoczęte – kontynuować ten sam olej)
Przepływy: zależne od podtypów VQ2; przy portach Ø8 – zakres typowy dla siłowników Ø25–Ø50

Funkcja zaworów

VQ2140N-…: 5/2, single-solenoid (sprężyna powrotna)
VQ2240N-…: 5/2, double-solenoid (zatrzask pozycji bez sprężyny)
Czas przełączenia: typowo dziesiątki ms (wg podtypu VQ2)
Tłumienie wydechu: przez kanały EA/EB kolektora; możliwość montażu tłumików na porcie wydechowym kolektora

Porty i przyłącza

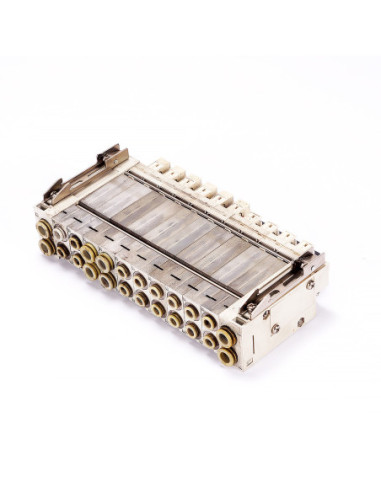

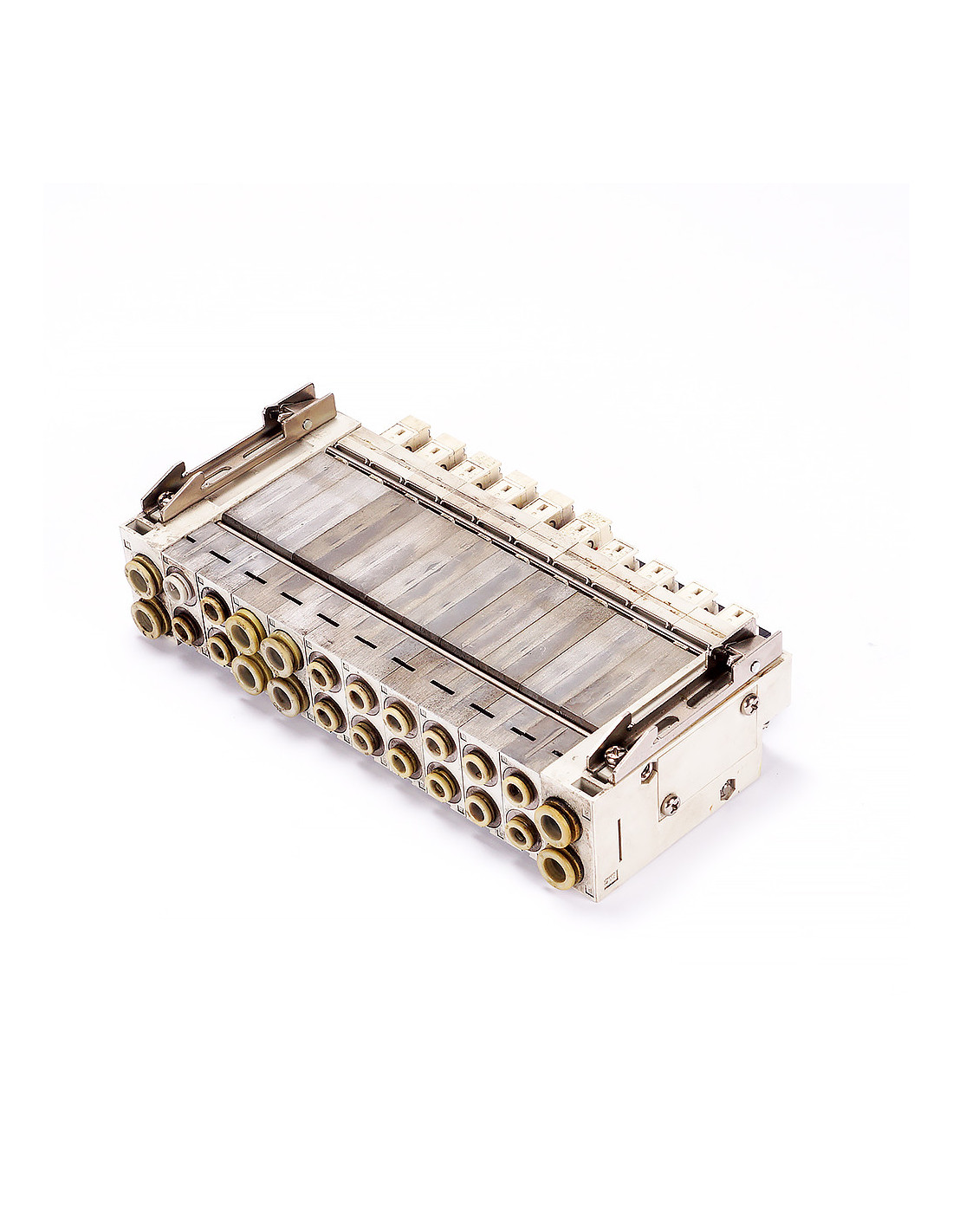

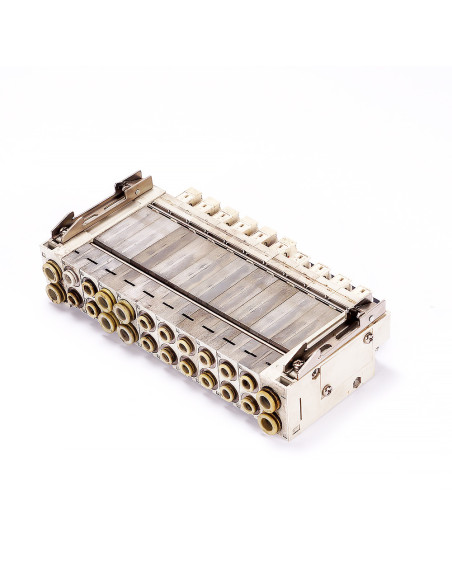

Porty A/B (na każdej stacji): szybkozłączki Ø8 mm (C8)
Zasilanie P, wydechy EA/EB: w korpusie kolektora VV5Q24; wariant gwintów/króćców zależny od zamówionej wersji (np. Rc 1/8 lub szybkozłączki Ø6/Ø8)
Kanał pilota: wewnętrzny (standard VQ2)

Parametry elektryczne cewek

Napięcie: 24 V DC
Wersja: -5L0 (LED + zabezpieczenie przeciwprzepięciowe)
Wariant oszczędny: -Q (Low-watt), typowy pobór ~0,5–1,0 W na cewkę
Złącza/okablowanie: wg opcji kolektora (złącze zbiorcze, przewody indywidualne lub listwa – zależnie od konfiguracji VV5Q24)

Materiały i wykonanie

Korpus zaworów/kolektora: aluminium (anodowane/niklowane)
Uszczelnienia: NBR (wybrane warianty FKM – zależnie od sufiksu)
Montaż: na płycie/ramie, śrubami przez korpus kolektora; możliwość łączenia sekcji i dodania bloku zasilającego pośredniego

Korzyści

Zwarta, skalowalna architektura do 10 obwodów z mieszanym zestawem zaworów 5/2.
Niski pobór mocy i wbudowana ochrona przepięciowa poprawiają niezawodność oraz ułatwiają integrację elektryczną.
Spójne przyłącza C8 upraszczają okablowanie pneumatyczne i serwis.
Rozdzielone kanały EA/EB w kolektorze ułatwiają tłumienie hałasu i odprowadzanie powietrza.

Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
