Wyspa zaworowa, SMC EVP742, Festo

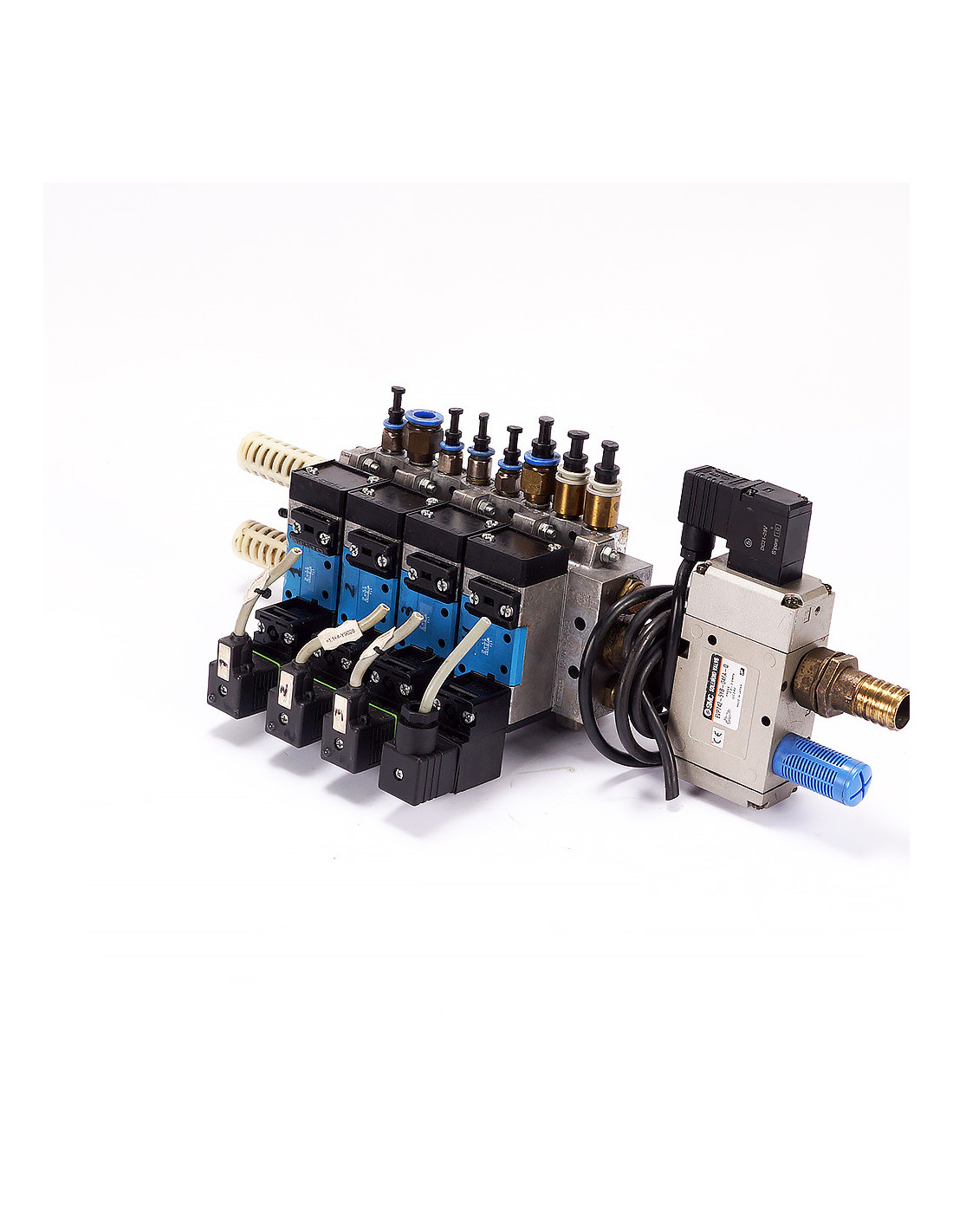

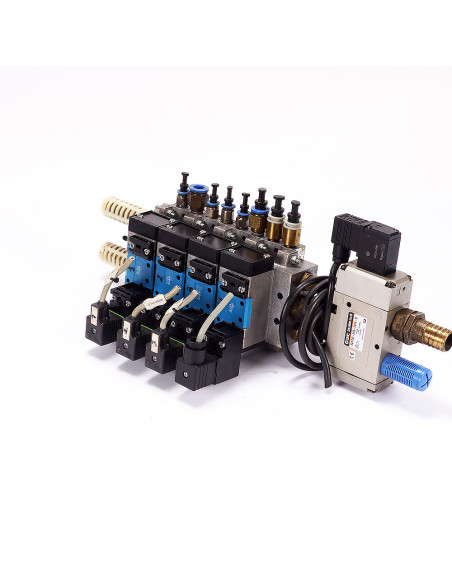

Wyspa zaworowa FESTO z zaworem głównym SMC EVP742-5YB-04F1A-Q, 24 V DC

Przeznaczenie i opis

Modułowa wyspa zaworowa FESTO do sterowania wieloma siłownikami pneumatycznymi, zasilana i bezpiecznie odcinana głównym elektrozaworem SMC. Układ zapewnia centralne „start/stop” instalacji oraz niezależne sterowanie napędami, z regulacją prędkości i skutecznym tłumieniem wydechów.

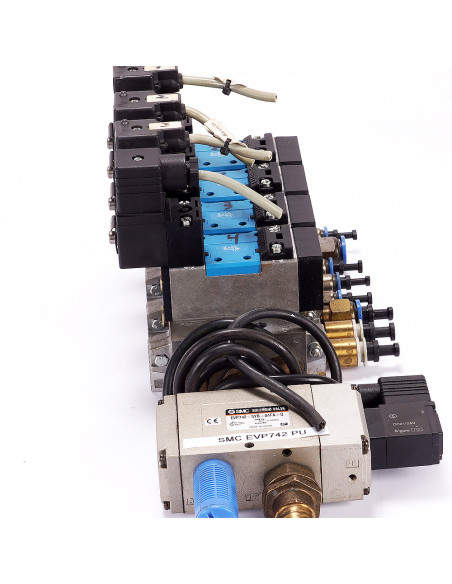

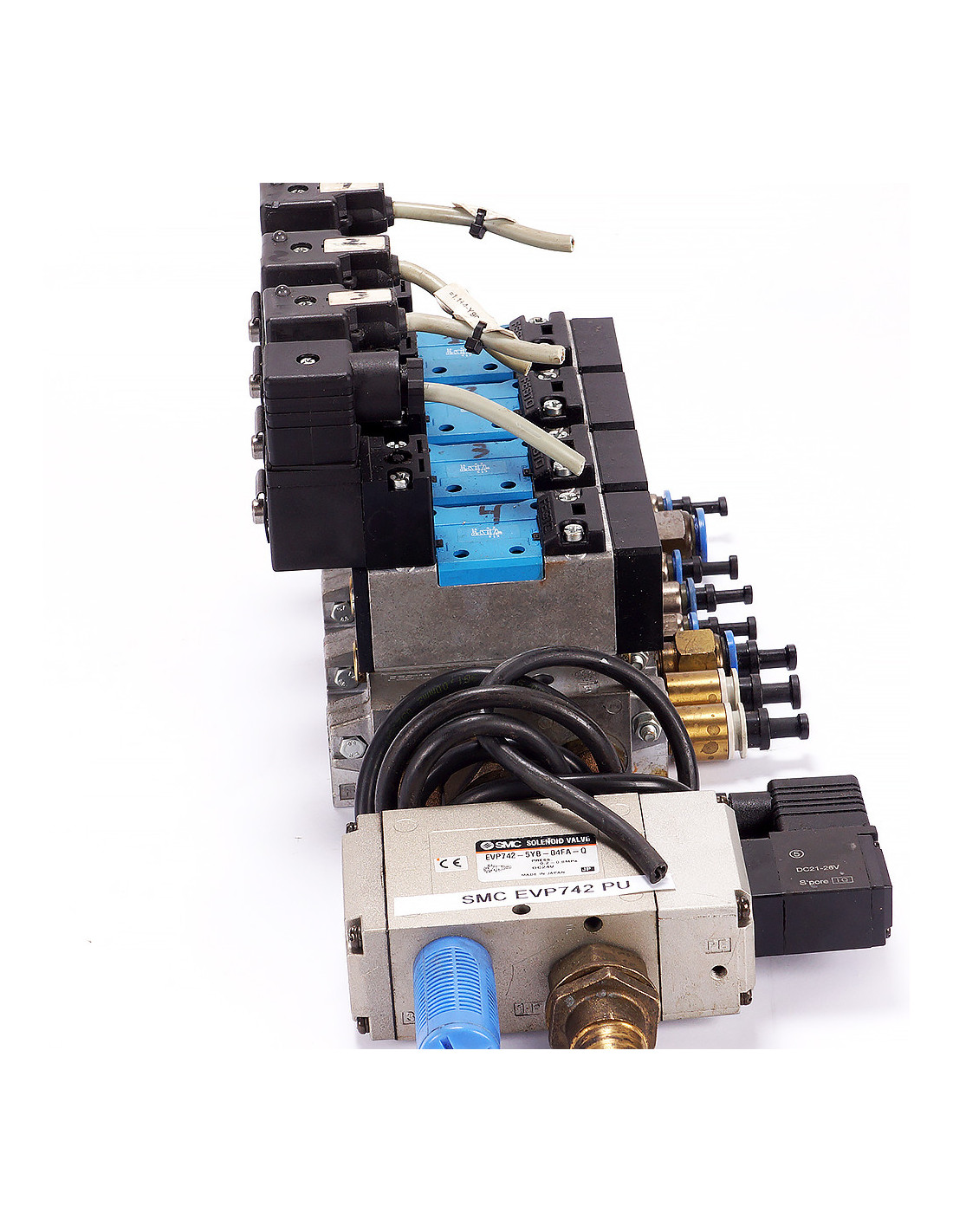

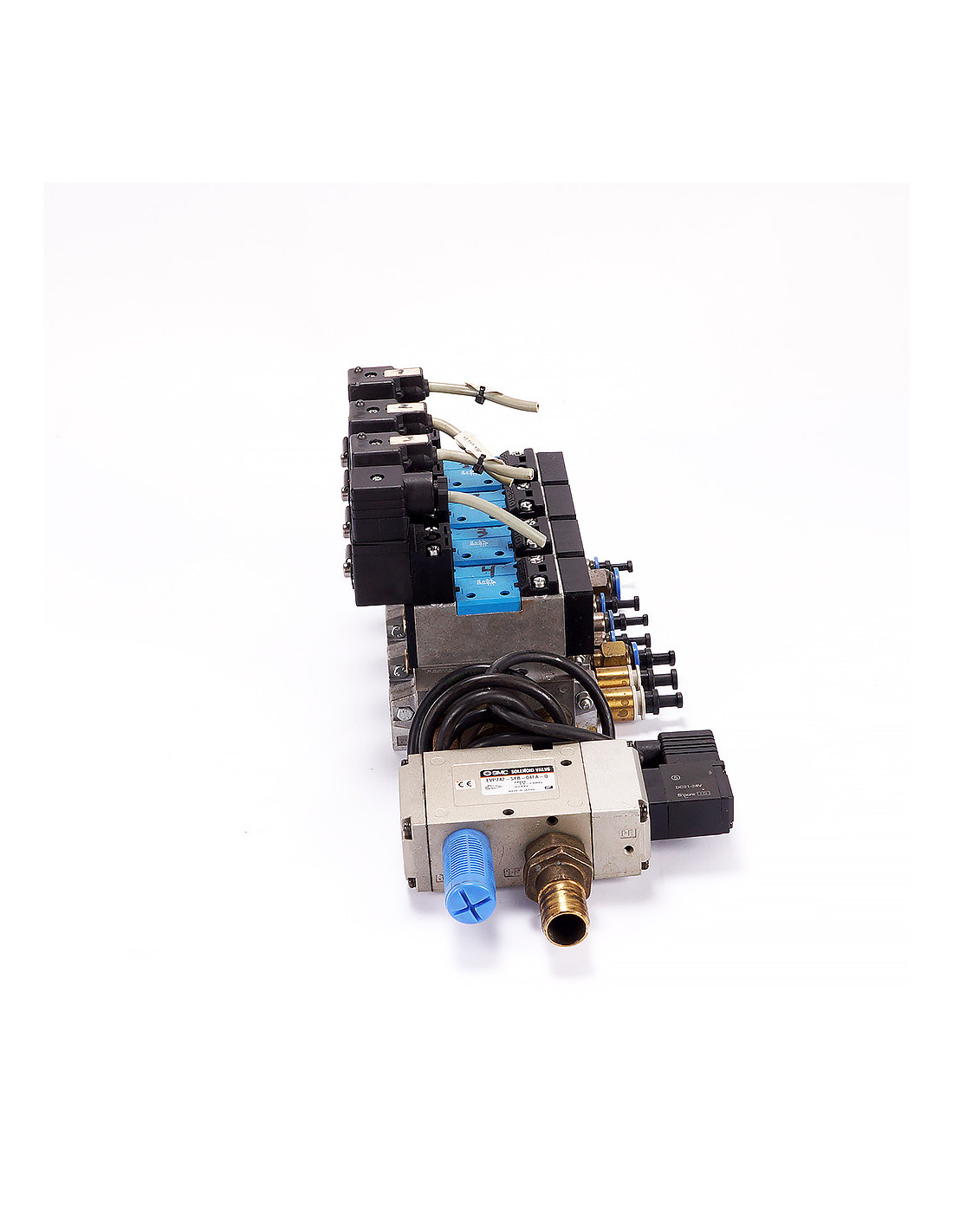

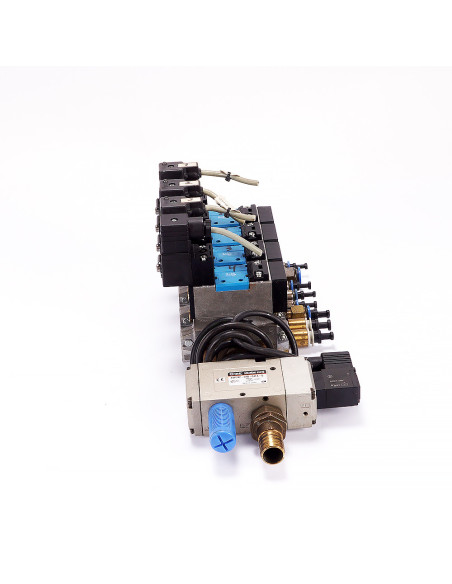

Zawór główny SMC EVP742-5YB-04F1A-Q

• Rodzaj: zawór 5-portowy, 2-położeniowy (5/2), sterowany elektromagnesem.

• Napięcie cewki: 24 V DC, złącze DIN 43650-A (po lewej).

• Zakres ciśnienia roboczego: 0,02…0,8 MPa (0,2…8 bar) – wg tabliczki.

• Medium: sprężone powietrze, filtrowane ≤ 5–10 μm, suche lub lekko naolejone.

• Przyłącza: kod „04” – klasa dużego przepływu; szacunkowo ~G3/8…G1/2.

• Pobór mocy cewki: typowo ok. 2–4 W.

• Funkcja: podaje/odcina zasilanie P na całą wyspę FESTO (bezpieczne odcięcie powietrza, start/stop).

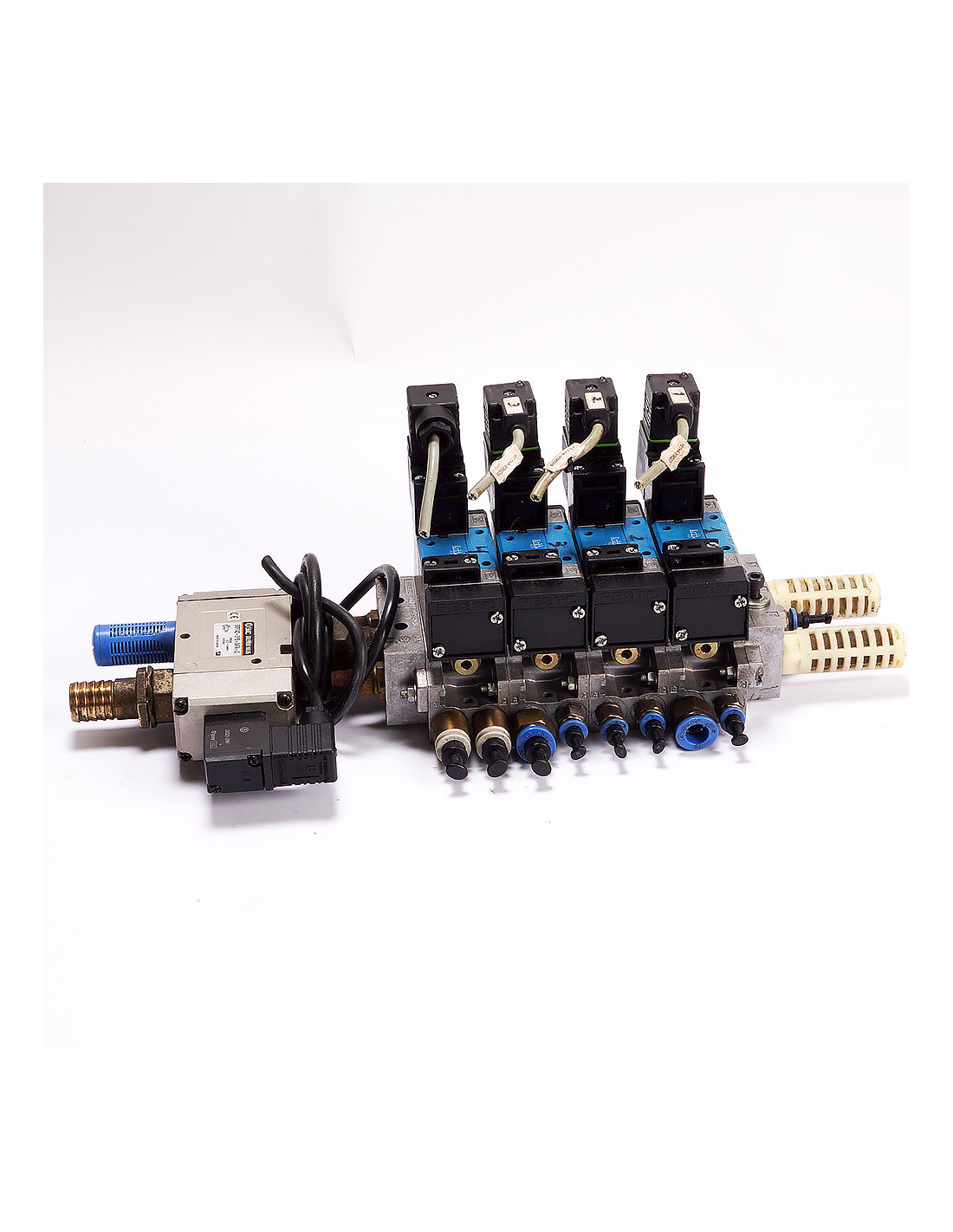

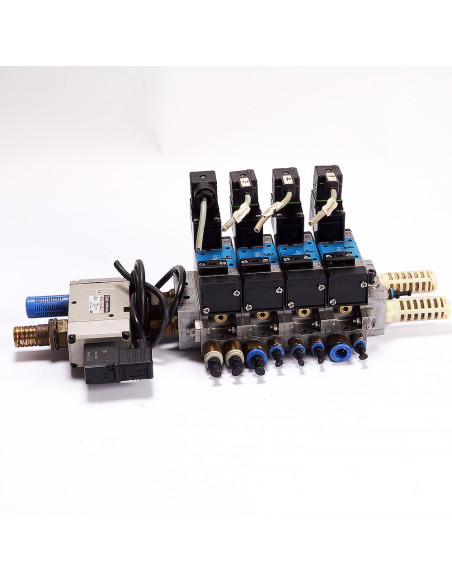

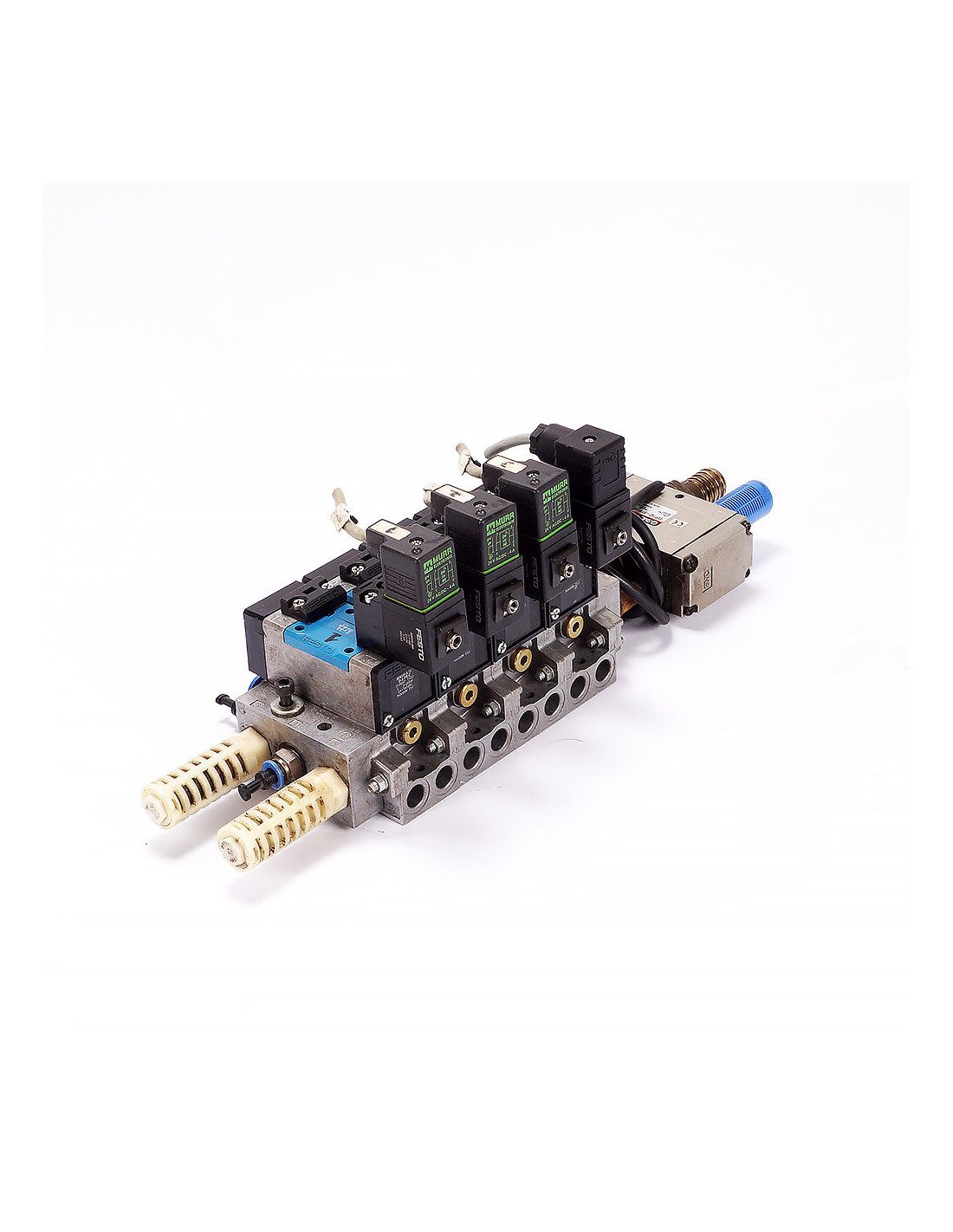

Wyspa zaworowa FESTO – budowa i konfiguracja

• Typ: modułowa wyspa na wspólnej płycie bazowej z magistralą P (1) oraz wspólnymi wydechami R/S (3/5).

• Stanowiska: każde gniazdo ma wyjścia A (2) i B (4) do siłownika.

• Zawory robocze: suwakowe 5/2 i 5/3 (na frontach widoczne oba symbole).

  • Konfiguracja mieszana: część 5/2 monostabilnych (sprężyna powrotna), część 5/3 (pozycja środkowa zamknięta lub odpowietrzona – zgodnie z oznaczeniem na module).

• Regulacja prędkości: przy każdym stanowisku dławienia iglicowe (mosiężne) na wylotach.

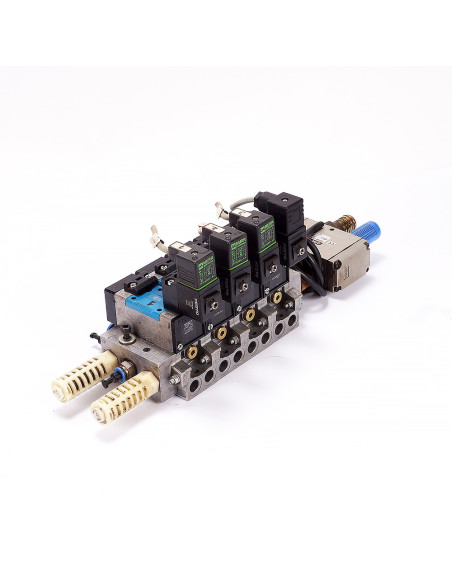

• Tłumiki hałasu: zintegrowane na końcu płyty bazowej (białe, spiralne).

• Przepływ: dla tego gabarytu korpusu zwykle ok. 700–1200 Nl/min na gniazdo (w zależności od suwaka i średnic kanałów).

Interfejsy, zasilanie i montaż

• Cewki/wtyki: wtyczki Murr Elektronik 24 V AC/DC, 4 A, DIN 43650-A, z LED i tłumieniem przepięć; w praktyce sterowanie 24 V DC.

• Pobór prądu pojedynczej cewki: zwykle 0,1–0,3 A (zależnie od typu cewki).

• Stopień ochrony: typowo IP65 (cewka + wtyk przy prawidłowym uszczelnieniu).

• Przyłącza w płycie bazowej:

  • A (2), B (4): ok. G1/4 (wyjścia na siłowniki),

  • P (1), R (3), S (5): ok. G3/8…G1/2 (zasilanie i wydechy wspólne).

• Montaż: wyspa przykręcana przez otwory przelotowe do płyty/ramy; zawór SMC wpięty w rurociąg główny (zasilanie P) i do kolektora wyspy.

Warunki pracy i media

• Ciśnienie robocze (typowo dla zaworów tej klasy FESTO): 2…10 bar (często 1,5…8/10 bar—w zależności od wersji).

• Temperatura otoczenia: zwykle −5…+50 °C (zależnie od uszczelnień).

• Medium: sprężone powietrze filtrowane ≤ 5–10 μm; dopuszczalne suche lub lekko naolejone.

• Przygotowanie powietrza: zalecany zestaw FRL przed zaworem głównym; punkt rosy poniżej temperatury otoczenia.

Funkcje i korzyści układu

• Bezpieczny start/stop instalacji dzięki głównemu zaworowi SMC (szybkie, centralne odcięcie energii pneumatycznej).

• Niezależne sterowanie wieloma siłownikami:

  • 5/2 monostabilny – ruch „naprzód”, powrót sprężyną po zaniku sterowania,

  • 5/3 – pozycja środkowa zamknięta lub odpowietrzona (utrzymanie/opuszczenie ciśnienia w obu komorach).

• Precyzyjna regulacja prędkości siłowników dzięki dławieniom iglicowym.

• Cicha i czysta praca – wydechy w bazie z tłumikami; możliwość podpięcia przewodów do kolektora odprowadzającego.

• Spójne zasilanie 24 V DC, wtyki z sygnalizacją LED i ochroną przeciwprzepięciową ułatwiają diagnostykę.

Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
