Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie pilota Mpa | 0,3 - 0,8 MPa |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie robocze MPa | -0,09 - 1 MPa |
| Czas przełączania powrotnego | od 22 ms |
| Czas przełączania przy włączaniu | od 9 ms |
| Dopuszczalne wahania napięcia | +/- 25 % |
| Dopuszczenie | c UL us - Recognized (OL) |

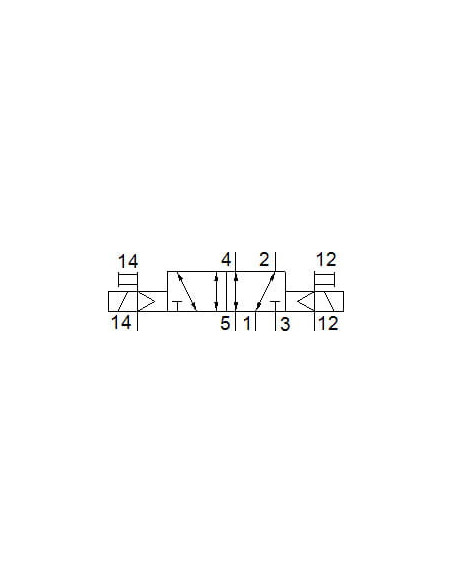

| Funkcja zaworu | 5/2 bistabilny |
| Kierunek przepływu | Rewersyjny |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 400 µs |
| Maks. moment dokręcający, montaż zaworu | od 0,65 Nm |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 900 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 670 l/min |
| Normalny przepływ nominalny z QS-8 | od 670 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Tak |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Standardowy przepływ nominalny przy QS-10 | od 860 l/min |
| Stopień ochrony | IP65, Zgodnie z IEC 60529 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 100 g |
| Wielkość zaworu | od 20 mm |
| Wyświetlanie stanu sygnału | Tak |
| Względna wilgotność powietrza | maks. 90 % przy 40 °C |

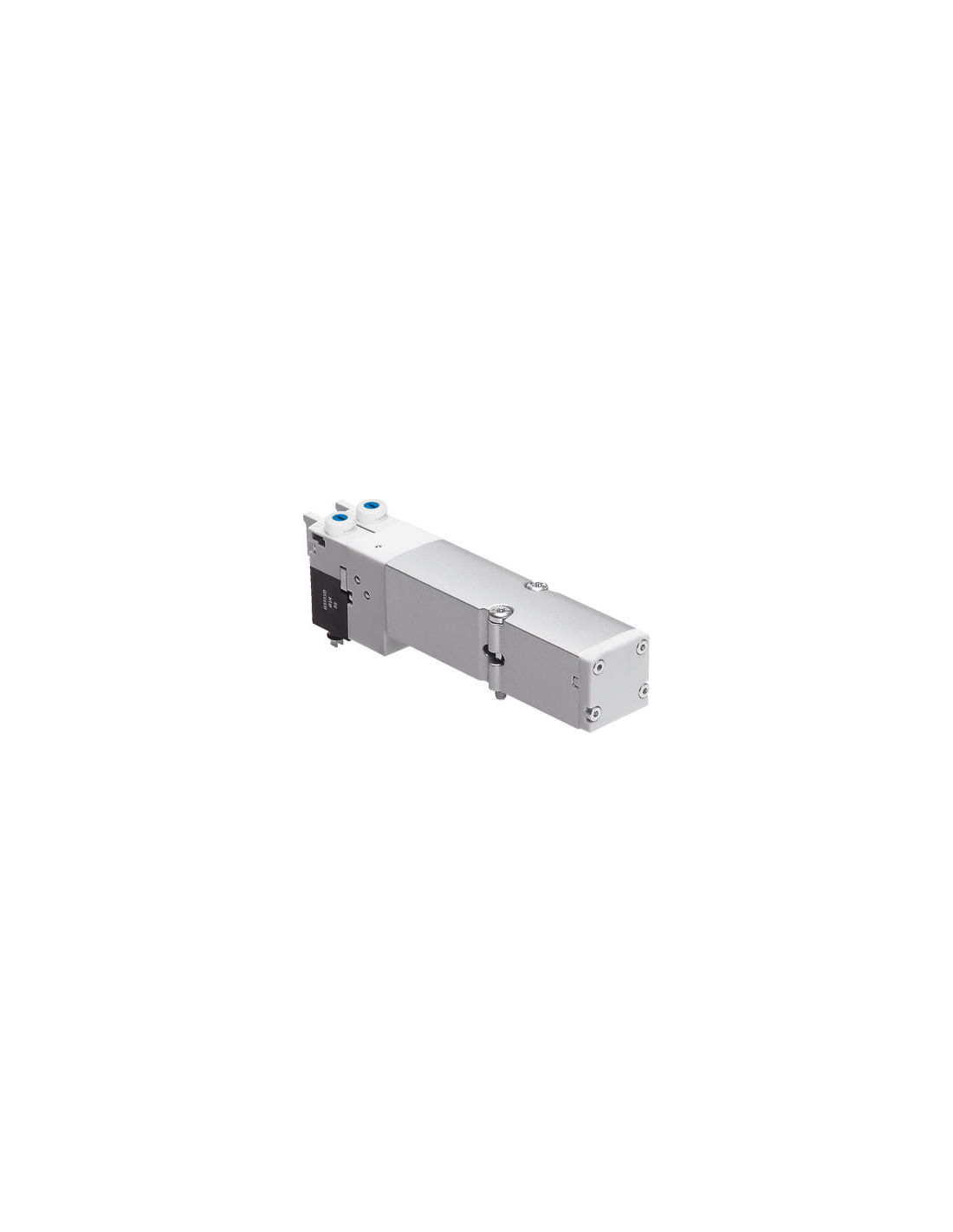

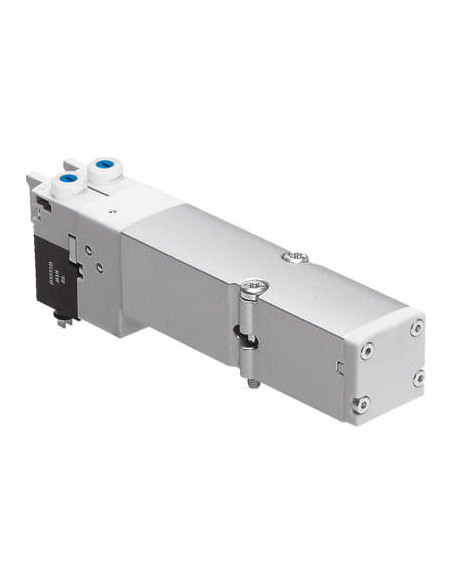

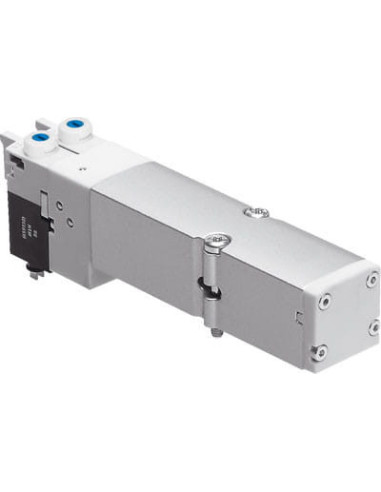

Elektrozawór FESTO VMPA2-M1H-J-PI – niezawodne sterowanie pneumatyczne
VMPA2-M1H-J-PI to elektrozawór renomowanej marki FESTO, przeznaczony do efektywnego sterowania układami pneumatycznymi. Zamontowany w solidnej aluminiowej obudowie, łączy w sobie precyzję działania z odpornością na warunki przemysłowe. Konstrukcja oparta na technologii zaworu tłokowego gwarantuje stabilność pracy oraz długą żywotność urządzenia.
Zastosowanie i możliwości wykorzystania elektrozaworu VMPA2-M1H-J-PI
Elektrozawory 5/2 bistabilne znajdują szerokie zastosowanie w automatyce przemysłowej, szczególnie w sterowaniu siłownikami pneumatycznymi wymagającymi zmiany kierunku przepływu powietrza. Model VMPA2-M1H-J-PI jest odpowiedni do instalacji w maszynach produkcyjnych, liniach montażowych, systemach transportu wewnętrznego czy układach podciśnienia. Dzięki możliwości pracy z próżnią oraz opcji uruchamiania elektrycznego, zawór łatwo integruje się w zaawansowanych systemach kontroli procesów.
Najważniejsze zalety i cechy techniczne
- Szybka reakcja: Krótkie czasy przełączania (już od 9 ms) umożliwiają precyzyjną kontrolę nad ruchem elementów wykonawczych.
- Odporność na wibracje i wstrząsy: Przystosowany do pracy w środowisku przemysłowym zgodnie z normami EN 60068-2-6 i EN 60068-2-27.
- Szeroki zakres temperatur pracy: Możliwość użytkowania w temperaturach od -5°C do 50°C.
- Wysoka szczelność: Uszczelnienia wykonane z NBR zapewniają niezawodność i bezpieczeństwo użytkowania.
- Zgodność z normą ISO 8573-1:2010: Gwarancja pracy z wysokiej jakości sprężonym powietrzem.
- Łatwa integracja: Montaż za pomocą otworów przelotowych pozwala na szybkie zainstalowanie zaworu w istniejących aplikacjach.
- Odpowiedni do pracy z powietrzem olejonym: Elastyczność w doborze medium roboczego.
- Stopień ochrony IP65: Pełna ochrona przed kurzem i wodą, zgodność z IEC 60529.
Typowe zastosowania elektrozaworu 5/2 bistabilnego
VMPA2-M1H-J-PI sprawdzi się w sterowaniu siłownikami podwójnego działania, obsłudze zaworów rozdzielających, blokadach bezpieczeństwa maszyn czy automatycznych układach transportowych. Jego uniwersalna konstrukcja umożliwia montaż w dowolnej pozycji oraz zastosowanie w zintegrowanych wyspach zaworowych.
Bezpieczeństwo i zgodność
Produkt spełnia wymagania UL Recognized (c UL us) oraz jest zgodny z dyrektywą RoHS, co potwierdza możliwość stosowania go w nowoczesnych aplikacjach przemysłowych o wysokich wymaganiach dotyczących bezpieczeństwa i ochrony środowiska.
