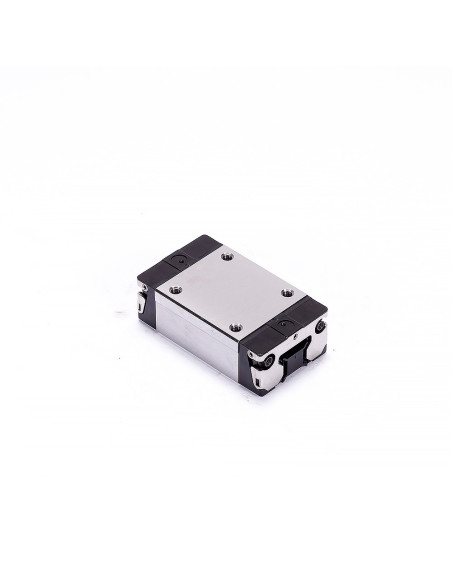

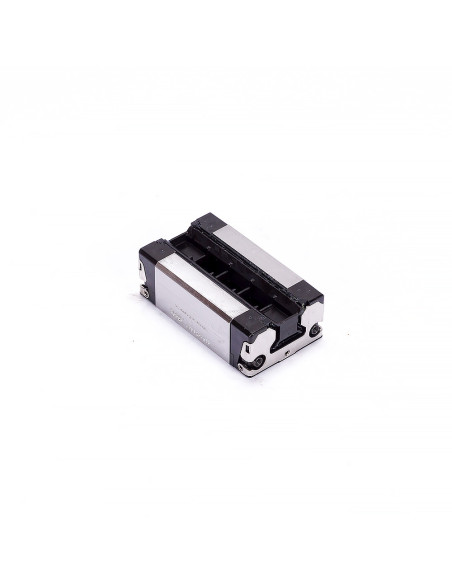

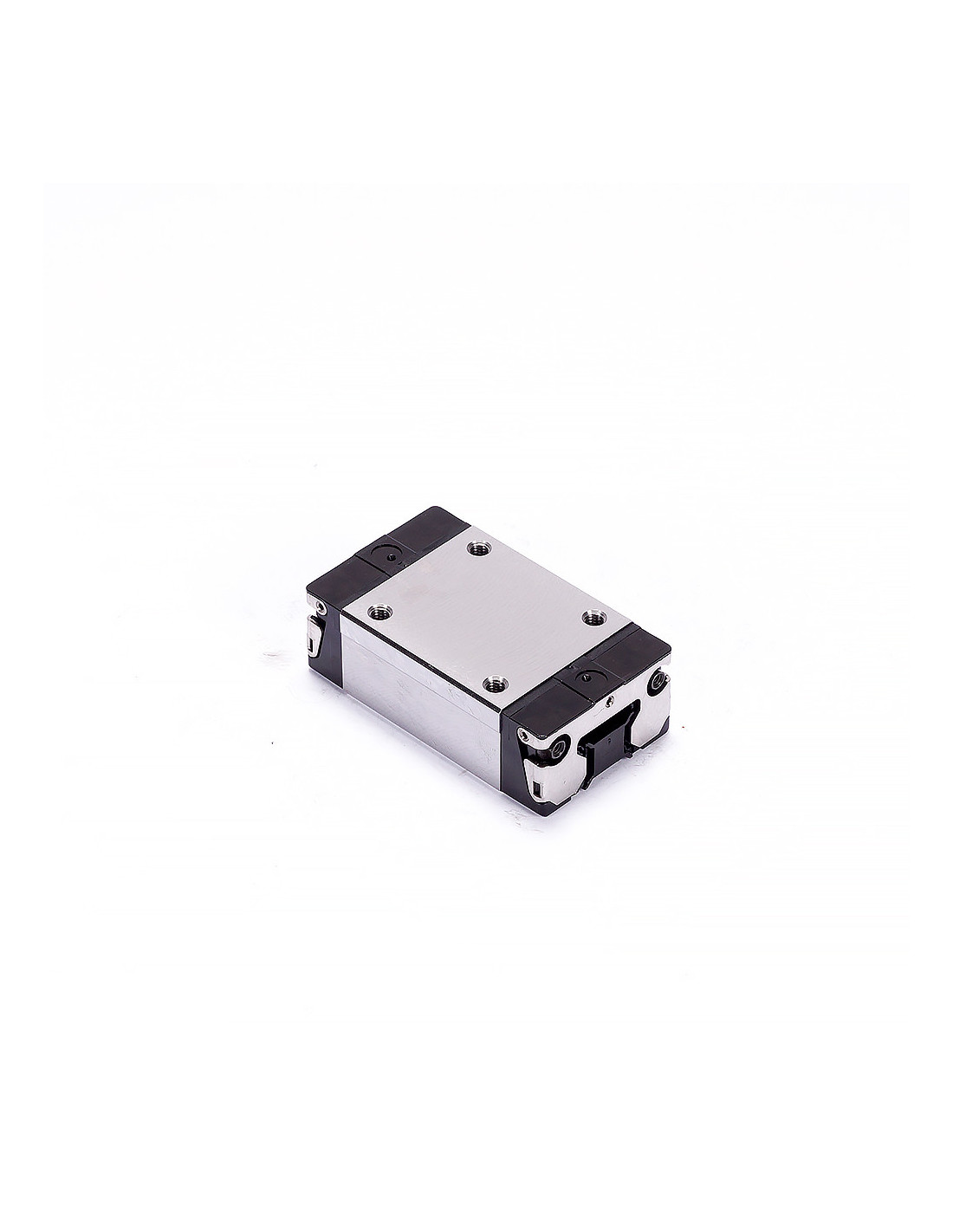

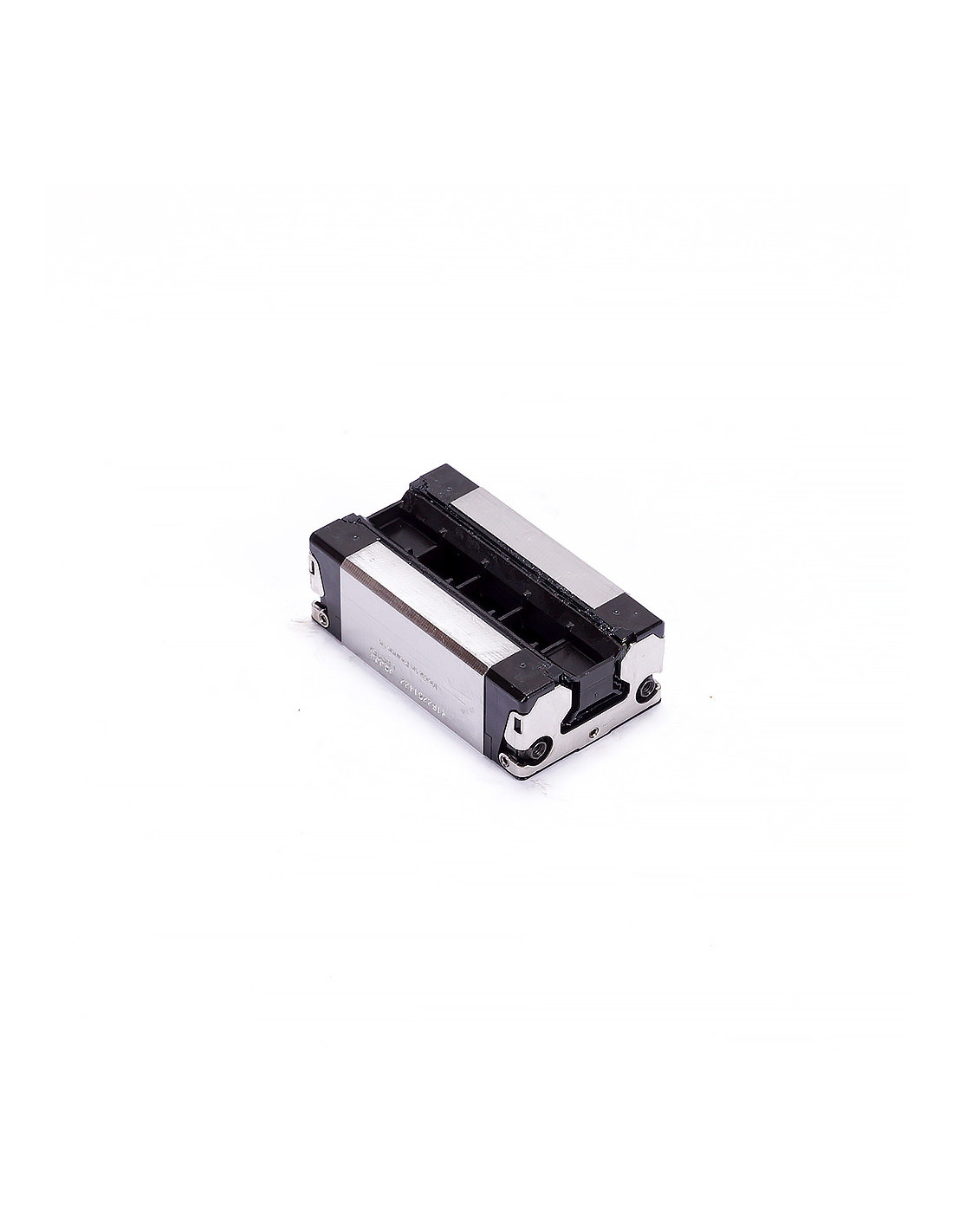

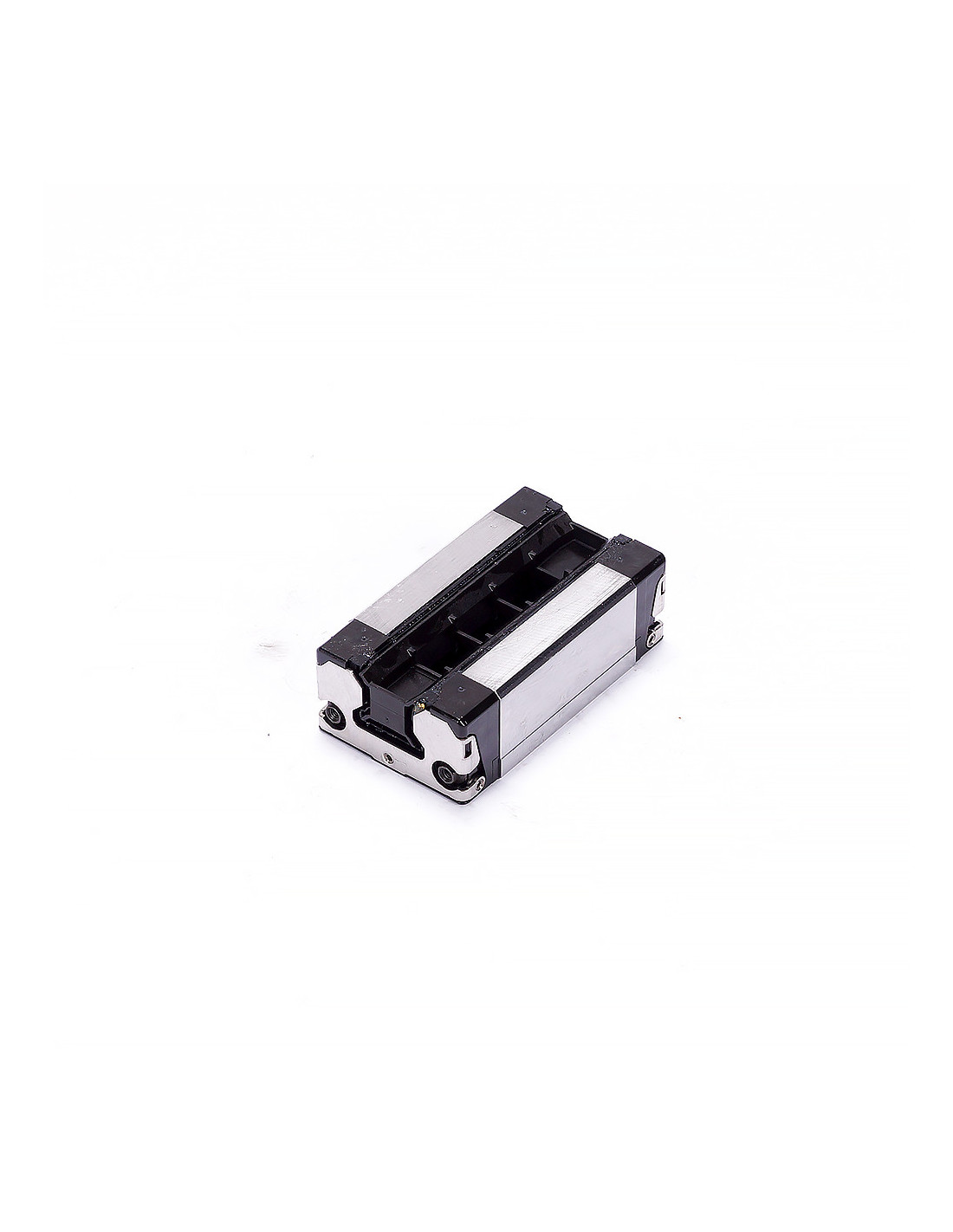

Bosch Rexroth Ball Runner Block CS – R162281422 (KWD-020-SNS-C1-N-1), rozmiar 20, slimline
Opis produktu
Kompaktowy wózek toczny Bosch Rexroth w wersji slimline, o normalnej długości i standardowej wysokości, wyposażony w łańcuszek kulek dla cichej pracy, równomiernego prowadzenia i dłuższej żywotności. Klasa dokładności C (standard) oraz brak wstępnego napięcia (preload N) zapewniają płynny ruch, niskie opory i łatwy montaż w szerokim zakresie zastosowań automatyki i budowy maszyn.
Kluczowe cechy
-
Wersja slimline – oszczędność miejsca w aplikacjach kompaktowych.
-
Łańcuszek kulek – stabilna cyrkulacja, mniejsze zużycie, niższy hałas.
-
Przyłącza smarowania z każdej strony korpusu.
-
Standardowa wysokość i normalna długość – łatwa integracja z typowymi układami liniowymi.
-
Klasa dokładności C; preload N (brak wstępnego napięcia).
Dane techniczne (rozmiar 20 – seria 1622, SNS)
-
Szerokość wózka (A): 44,0 mm
-
Długość całkowita (B): 75,0 mm
-
Wysokość (H): 30,0 mm
-
Wysokość do płaszczyzny montażowej (H1): 25,35 mm
-
Wysokość na szynie (H2): 20,75 mm (z listwą uszczelniającą) / 20,55 mm (bez)
-
Masa katalogowa: ~0,35 kg
Montaż i otwory
-
Gwinty montażowe na górze: M5, głębokość 6,0 mm
-
Rozstawy gwintów (góra): E1 = 32 mm, E2 = 36 mm
-
Odstępy od krawędzi: E8 = 32,50 mm; E9 = 7,30 mm
Nośności i momenty (DIN ISO 14728-1, bieg odniesienia 100 000 m)
-
Nośność dynamiczna C: 18 800 N
-
Nośność statyczna C₀: 24 400 N
-
Moment Mt (dyn./stat.): 240 / 310 Nm
-
Moment ML (dyn./stat.): 130 / 165 Nm
Smarowanie i uszczelnienia
-
Przyłącza smarowania z każdej strony; króciec M3×5 (DIN 3405)
-
Uszczelka otworu smarowego: O-ring Ø5×1 mm
-
Listwa uszczelniająca na czołach (wariant wpływa na H2)
Parametry pracy
-
Prędkość maks.: do 5 m/s
-
Przyspieszenie maks.: do 500 m/s²
