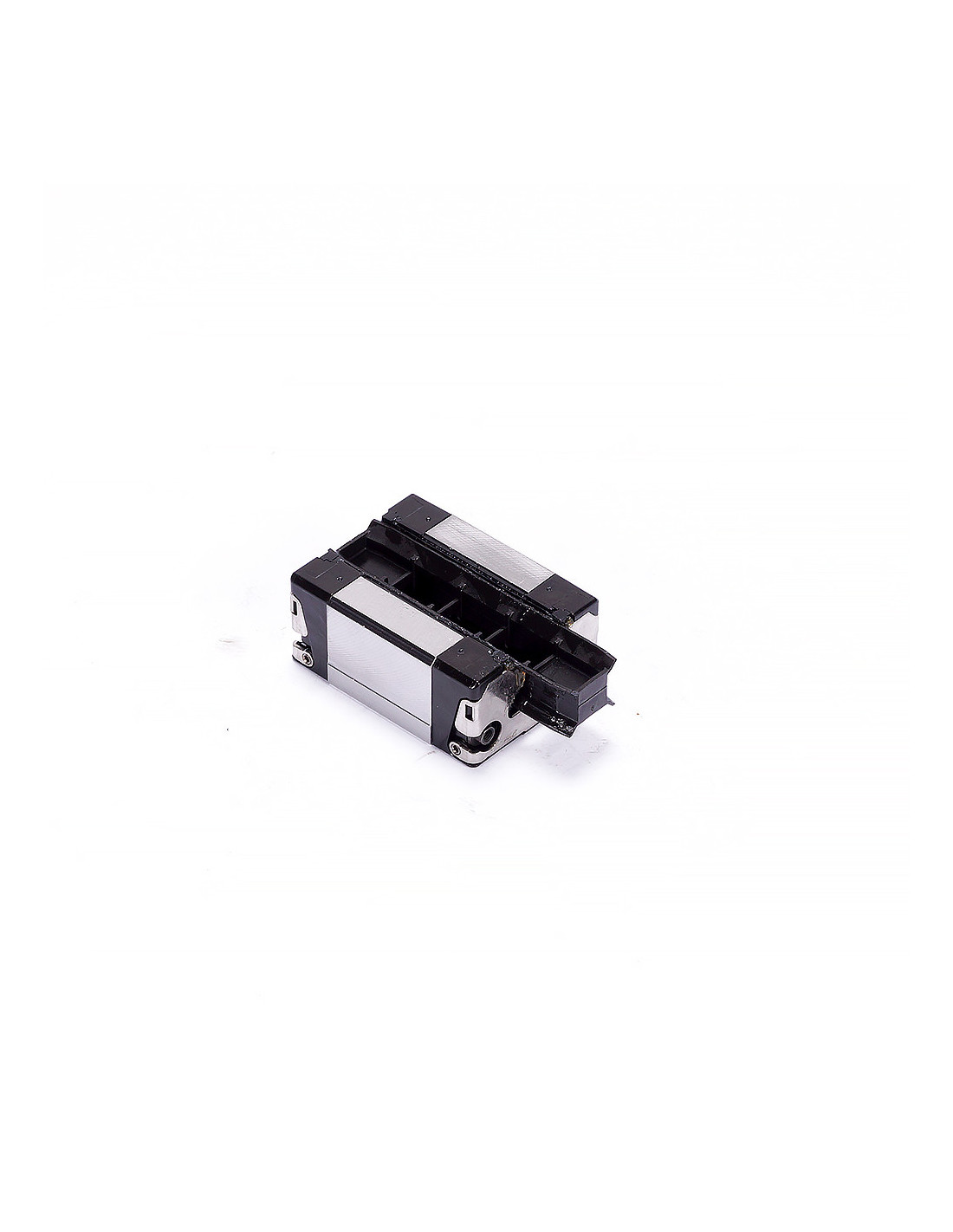

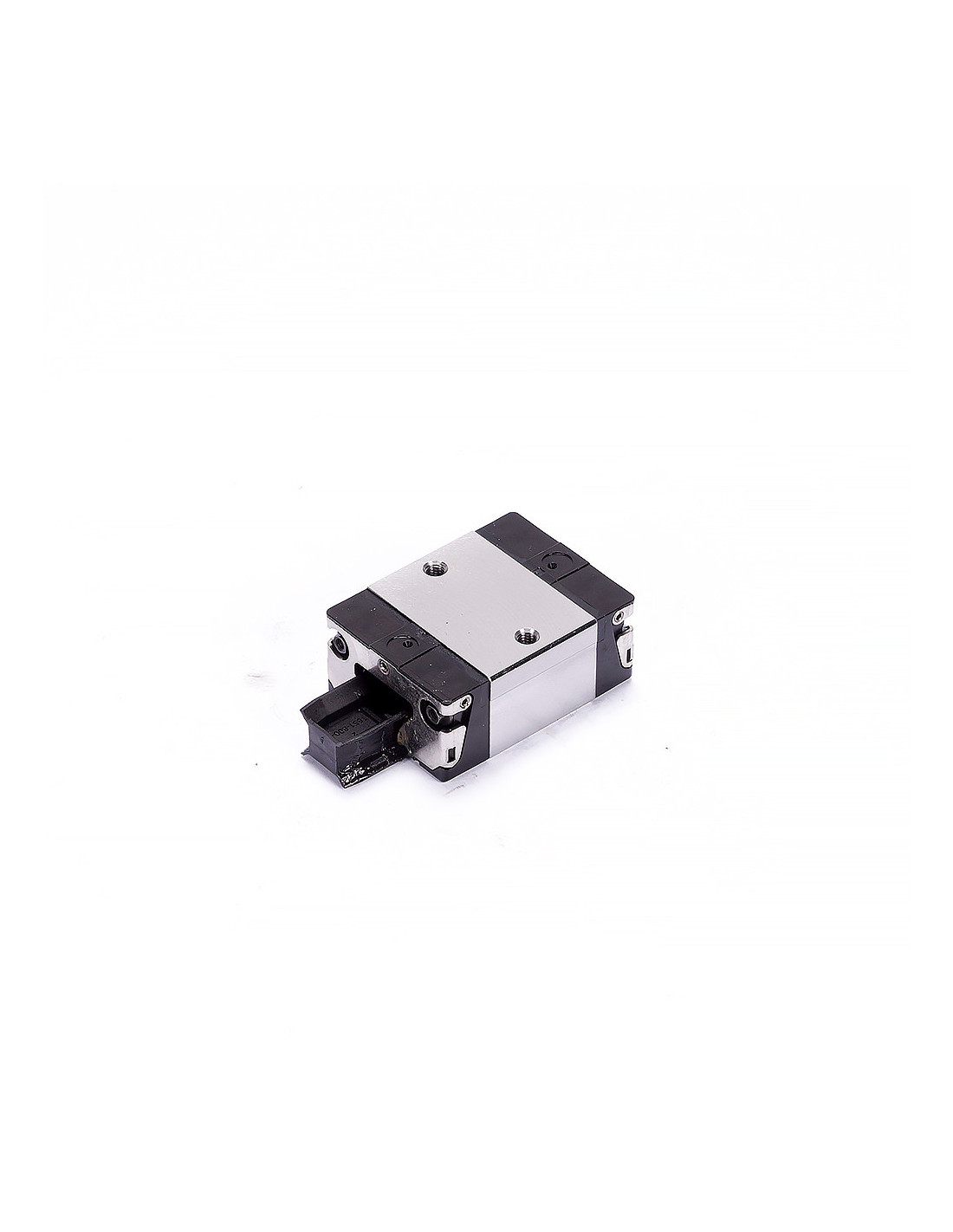

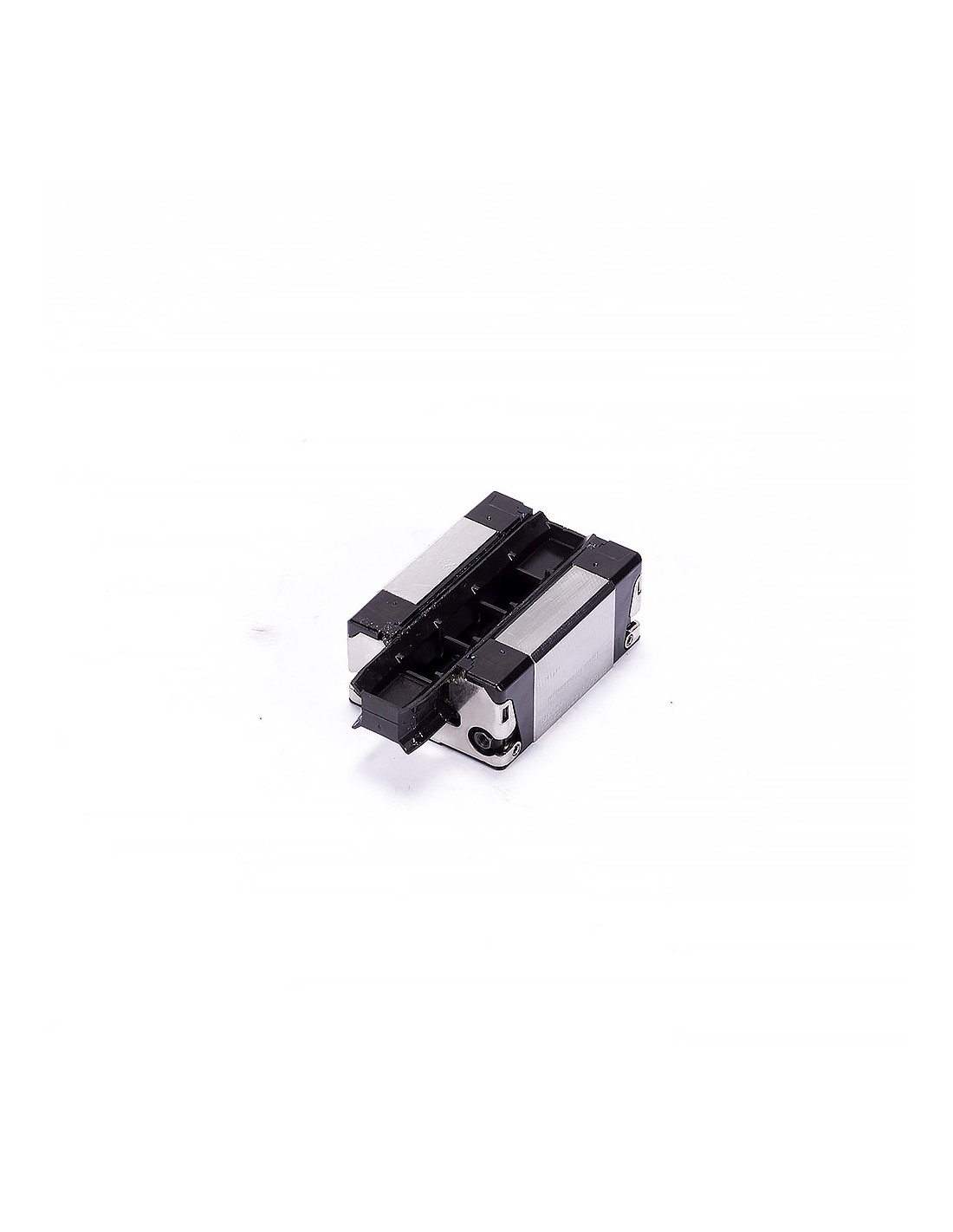

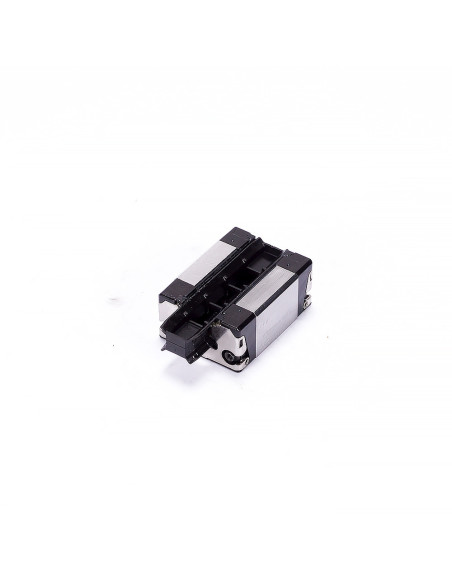

Bosch Rexroth – wózek kulkowy do prowadnicy liniowej, seria CS (rozmiar 20) — R166681420 / KWD-020-SKS-C1-N-1
Przeznaczenie i budowa
Wózek kulkowy do szyny profilowej 20 mm w układach prowadnic liniowych maszyn, CNC i automatyki. Odmiana SKS: wąski korpus, krótka długość, standardowa wysokość. Element jezdny dla precyzyjnych aplikacji wymagających kompaktowych wymiarów oraz małego wstępnego docisku.
Kluczowe cechy
-
Kompaktowy, wąski korpus (SKS) — łatwa integracja w ciasnych przestrzeniach zabudowy.
-
Mały wstępny docisk C1 — wyższa sztywność przy zachowaniu płynności ruchu.
-
Klasa dokładności N — „normalna” dla większości zastosowań przemysłowych.
-
Smarowanie z każdej strony; łatwy serwis dzięki króćcom M3×5 lub gniazdu z O-ringiem.
-
Standardowe uszczelnienia czołowe (pakiet „N-1”). Wersja bez łańcuszka kulek.
Wymiary
-
Szerokość wózka (A): 44,0 mm
-
Długość całkowita (B): 57,3 mm (wersja krótka)
-
Wysokość na szynie (H): 30,0 mm
-
Wysokość do płaszczyzny montażowej (H1): 25,35 mm
-
Wysokość korpusu (H2): 20,55 mm
-
Rozstaw otworów gwintowanych (góra): E1 = 32 mm, E2 = 36 mm
-
Gwinty montażowe (góra): M5, głębokość 6 mm
-
Masa orientacyjna: ~0,25 kg
Nośności (DIN ISO 14728-1, przebieg odniesienia 100 000 m)
-
Nośność dynamiczna C: 15 400 N
-
Nośność statyczna C₀: 16 500 N
-
Moment wokół osi poprzecznej Mt: 200 Nm (dyn.) / 210 Nm (stat.)
-
Moment wokół osi wzdłużnej ML: 83 Nm (dyn.) / 89 Nm (stat.)
Smarowanie i uszczelnienia
-
Przyłącza smaru: z każdej strony; króciec M3×5 (DIN 3405) lub otwór z O-ringiem Ø 5×1 mm.
-
Pakiet uszczelnień „N-1”: standardowe uszczelki czołowe; wersja bez łańcuszka kulek.
Klasy wykonania
-
C1 — mały wstępny docisk (preload).
-
N — klasa dokładności „normalna”.
Parametry ruchowe (typowe dla serii)
-
Maks. prędkość: do 5 m/s
-
Maks. przyspieszenie: do 500 m/s²
Zastosowanie i montaż
-
Element jezdny do prowadnicy profilowej 20 mm (seria CS).
-
Montaż od góry poprzez gwinty M5; rozstawy E1/E2 ułatwiają szybkie pozycjonowanie w bloku maszyny lub osi liniowej.
-
Rekomendowany do osi o średnich i wyższych obciążeniach, w aplikacjach wymagających powtarzalności, sztywności i cichej pracy.
