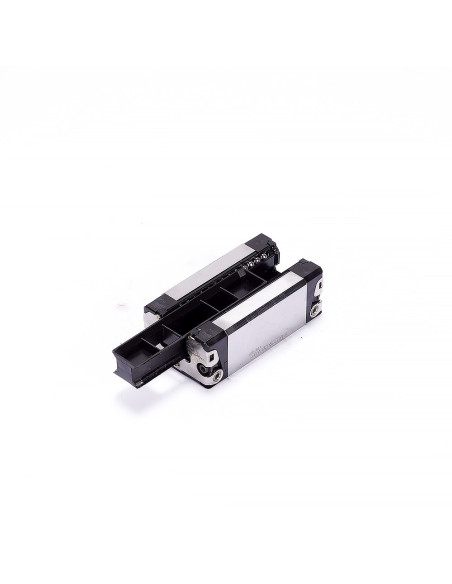

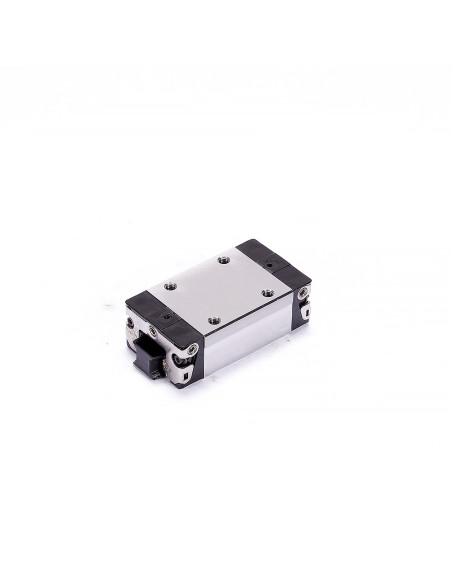

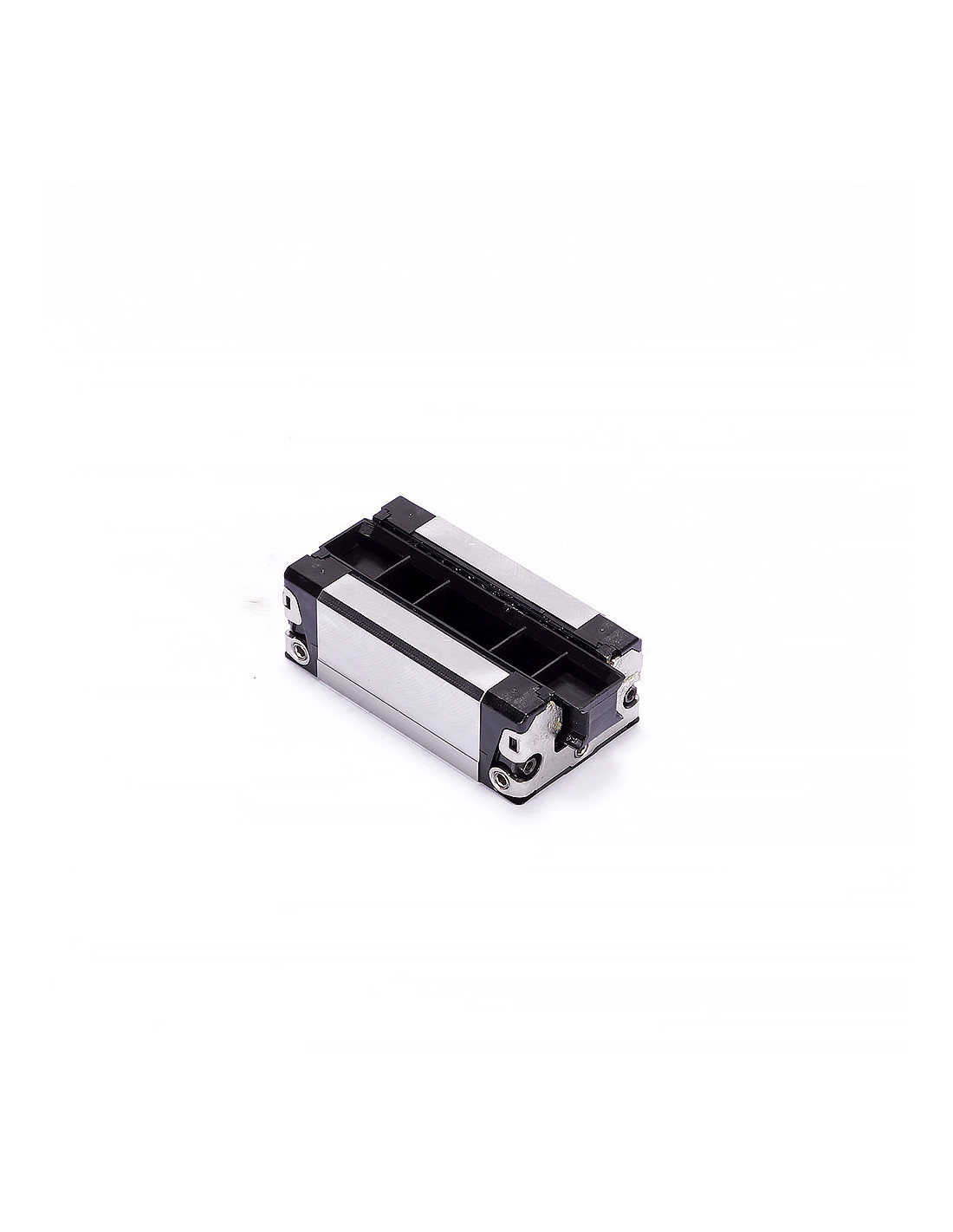

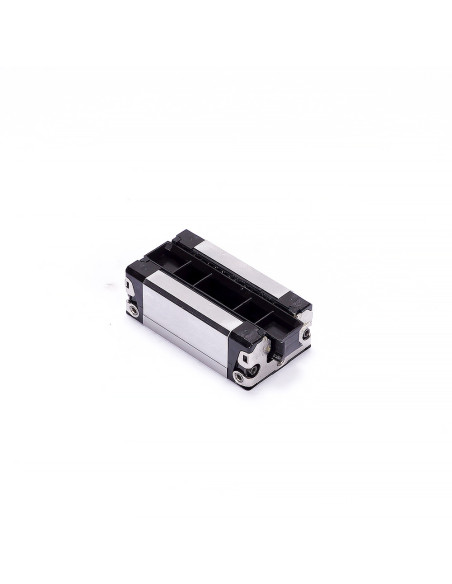

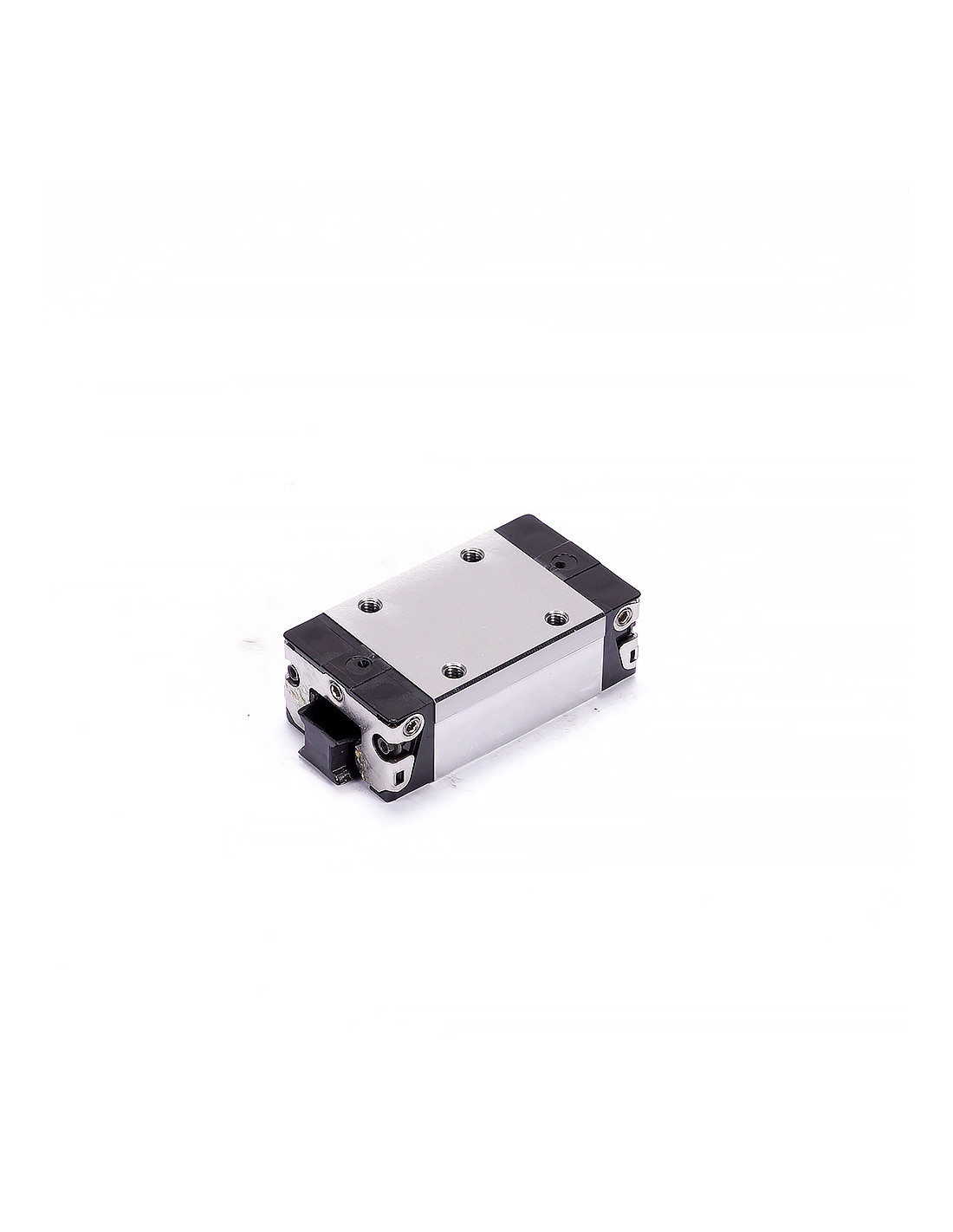

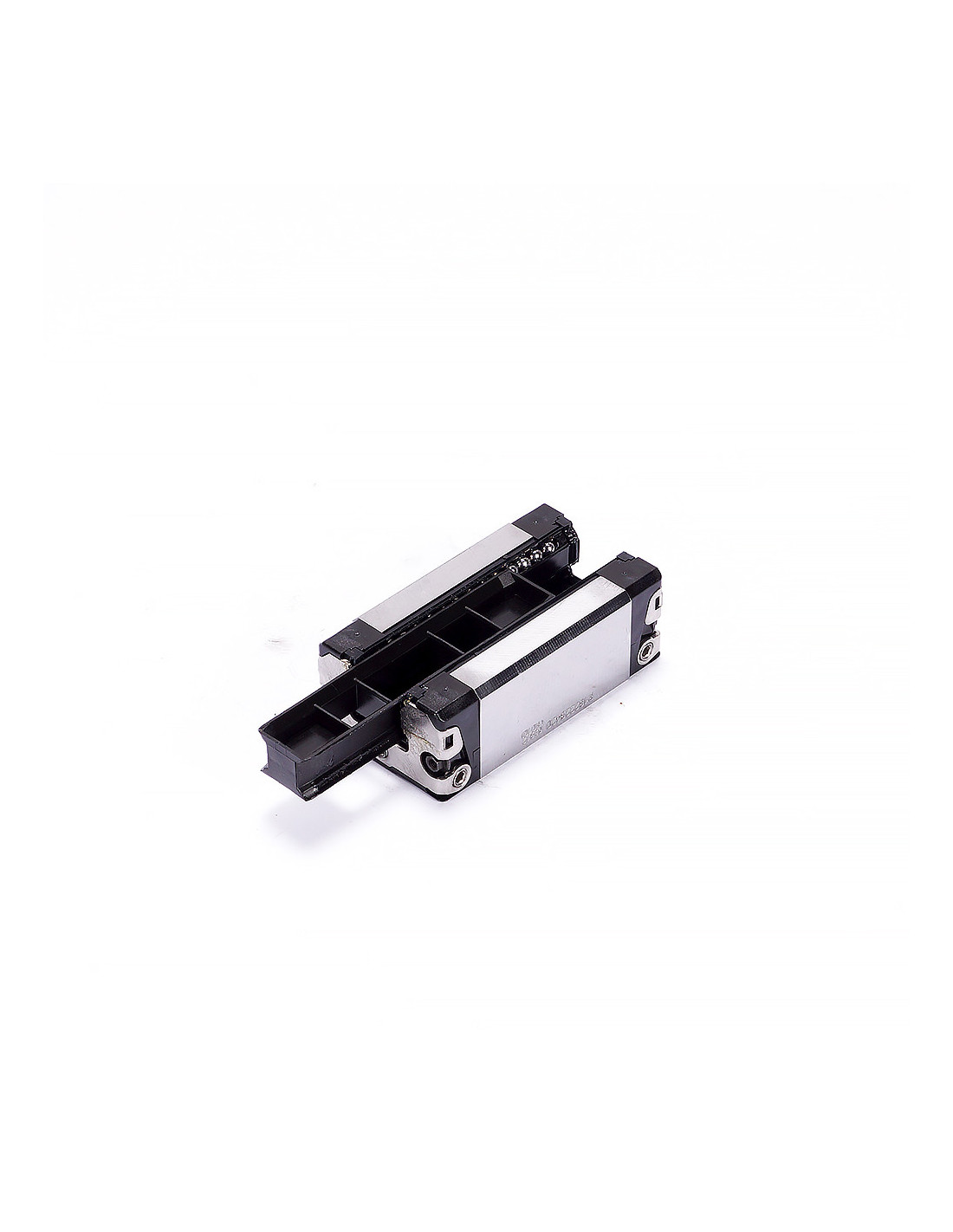

Wózek prowadnicy liniowej, R162229420, Rextoth

Bosch Rexroth Ball Runner Block R162229420 – wózek prowadnicy liniowej (rozmiar 25, seria 1622 SNS)

Opis produktu

Kompaktowy wózek kulkowy typu Slimline (SNS) do prowadnic profilowych Bosch Rexroth w rozmiarze 25. Zapewnia wysoką sztywność i nośność przy niewielnej masie, idealny do precyzyjnych aplikacji w automatyce, maszynach specjalnych i systemach pozycjonowania.

Najważniejsze cechy

• Konstrukcja Slimline – wąski korpus przy zachowaniu wysokich parametrów nośności

• Precyzyjne prowadzenie na obiegu kulek (Ball Runner Block)

• Montaż od góry: 4× gwinty M6

• Przyłącze smarowania M6×8 (DIN 71412) z możliwością podłączenia z każdej strony

• Zgodność z DIN ISO 14728-1 (nośności odniesione do przebiegu 100 000 m)

• Masa katalogowa ok. 0,50 kg (bez akcesoriów)

Wymiary

• Szerokość wózka (A): 48 mm

• Długość całkowita (B): 86,2 mm

• Wysokość na szynie (H): 36,0 mm

• Wysokość do płaszczyzny montażowej (H1): 29,9 mm

Rozstawy i mocowanie

• Rozstaw gwintów na górze (E1 × E2): 35 × 35 mm

• Gwinty montażowe na górze: 4× M6

Przyłącza smarowania

• Port smarowania: M6×8, DIN 71412

• Możliwość podłączenia z każdej strony wózka

Nośności i momenty (DIN ISO 14728-1; przebieg odniesienia 100 000 m)

• Obciążenie dynamiczne C: 22 800 N

• Obciążenie statyczne C₀: 30 400 N

• Moment skręcający Mt: 320 Nm (dyn.) / 430 Nm (stat.)

• Moment podłużny ML: 180 Nm (dyn.) / 240 Nm (stat.)

Zastosowania

• Stoły i osie liniowe w automatyce przemysłowej

• Urządzenia montażowe i pakujące

• Maszyny CNC (o średnich obciążeniach)

• Linie inspekcyjne i systemy pomiarowe
