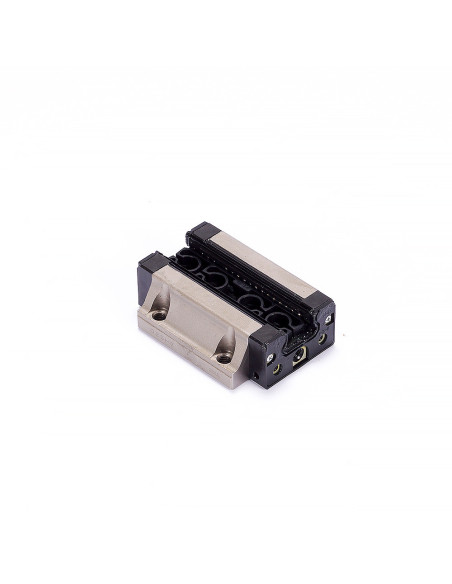

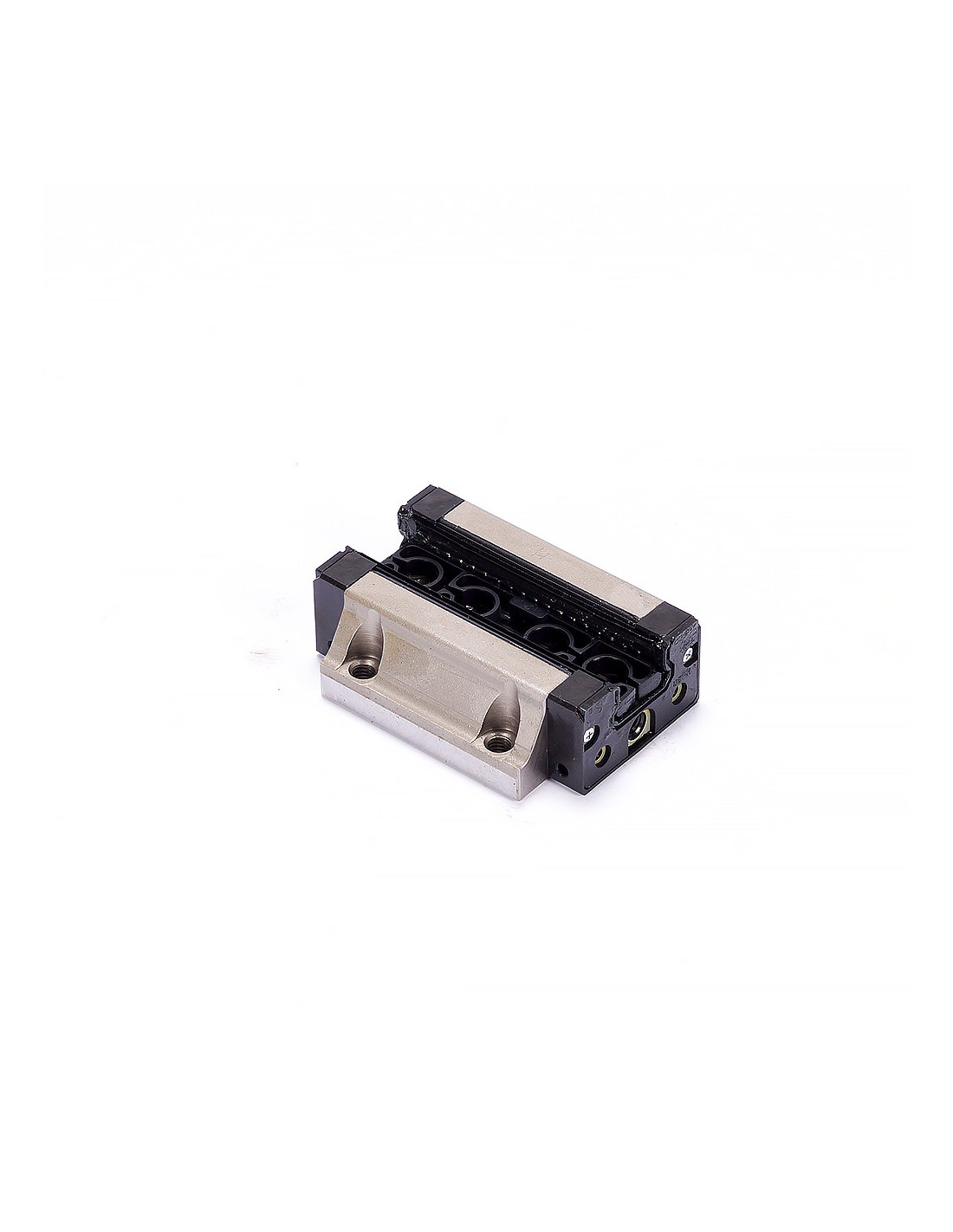

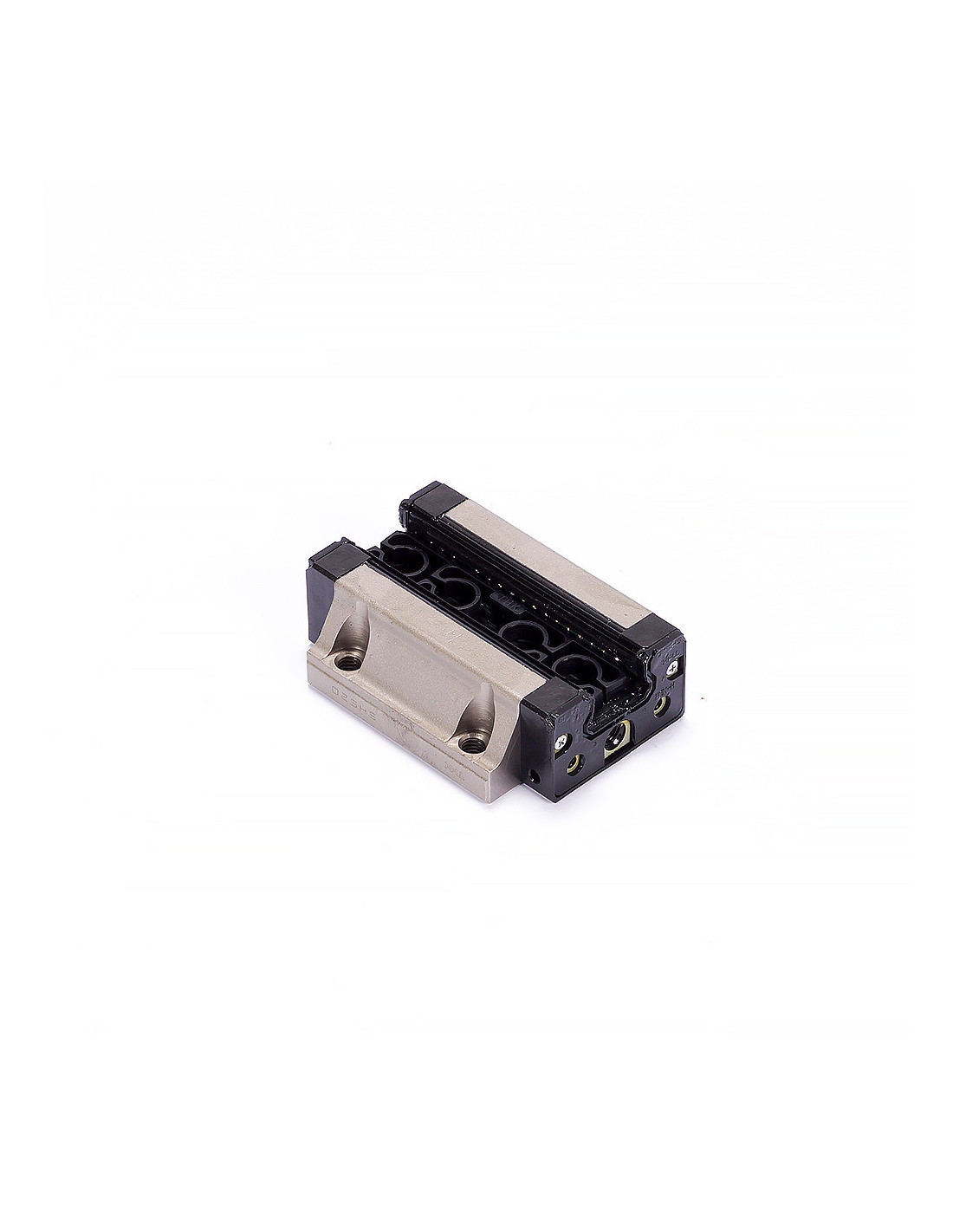

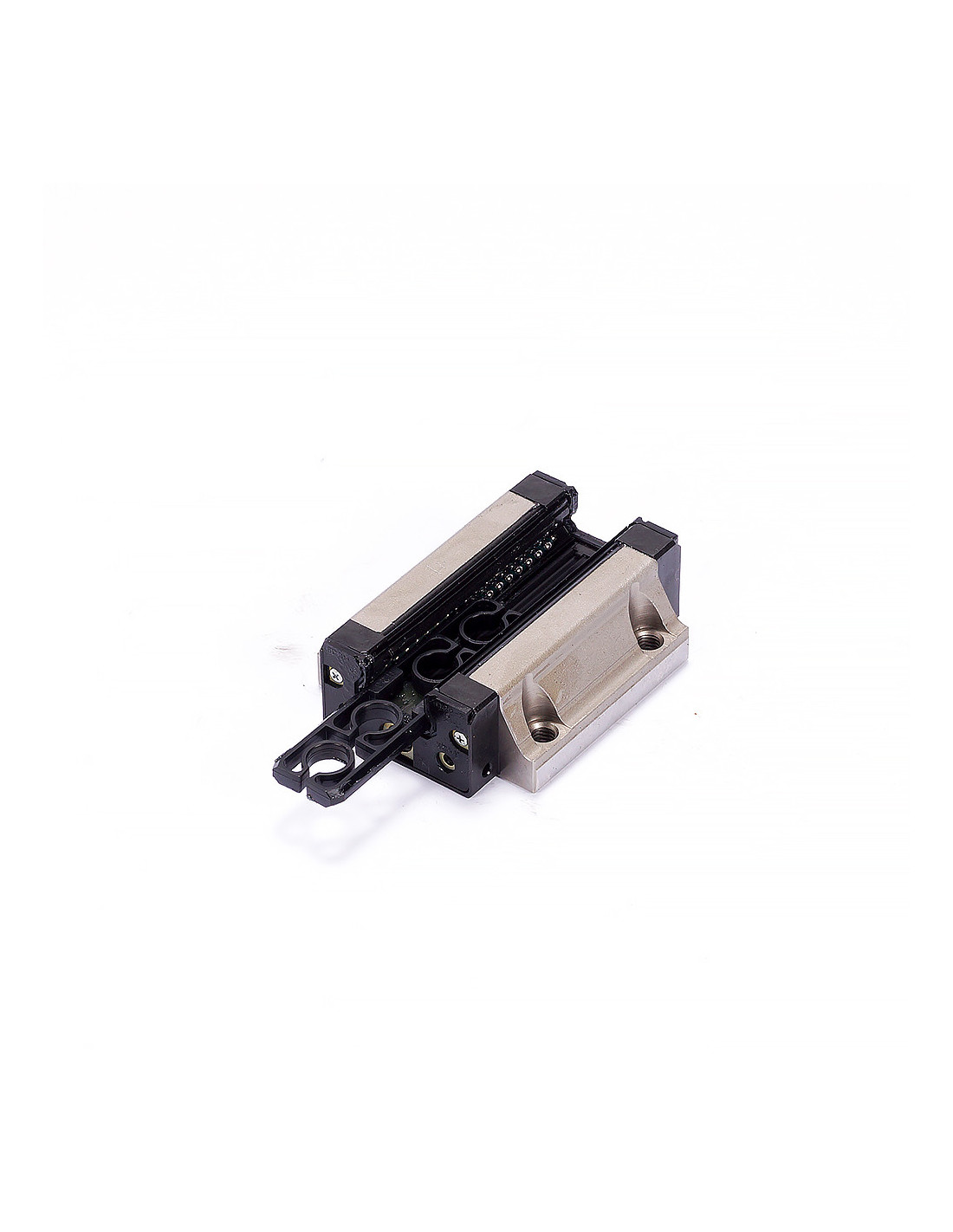

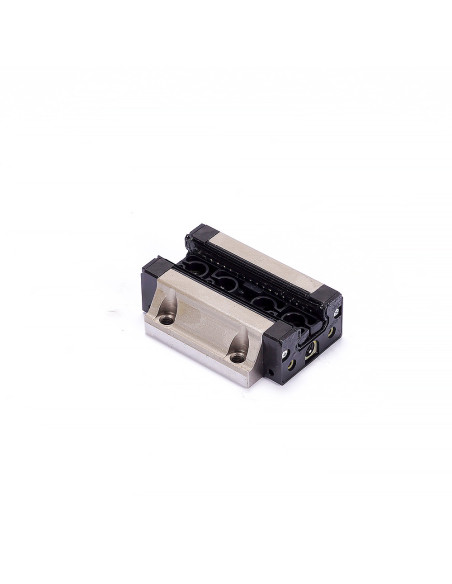

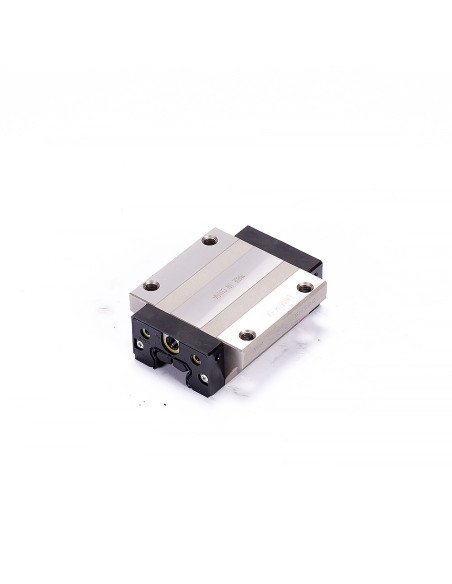

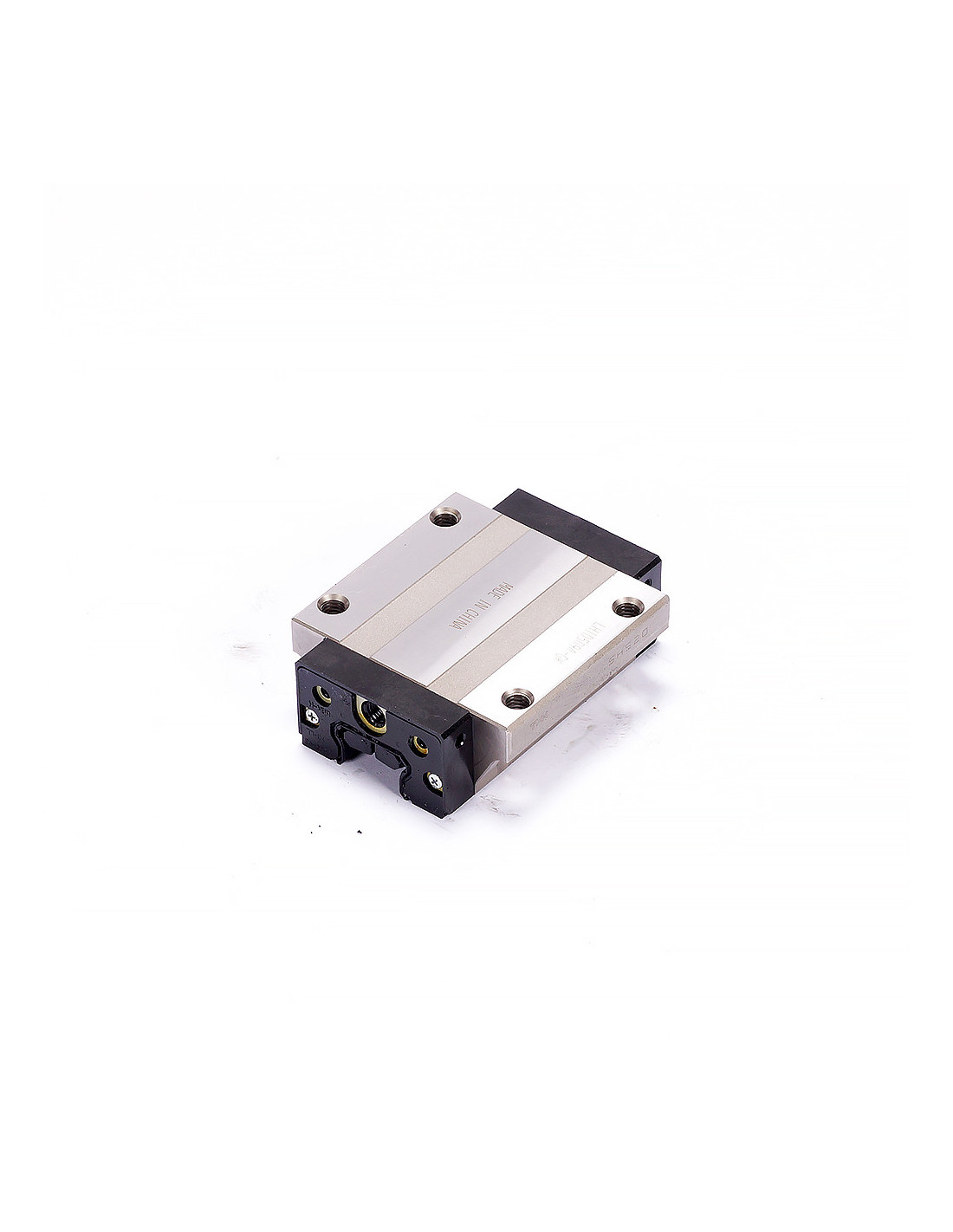

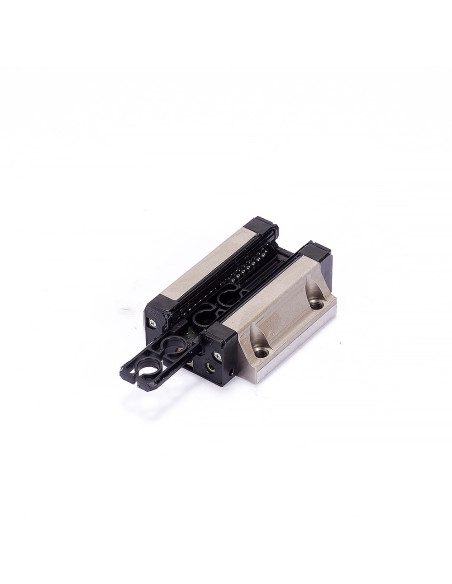

Wózek prowadnicy liniowej, SHS20C1SS(GK) BLOCK, THK

Wózek liniowy THK SHS20C1SS(GK) – BLOCK

Opis produktu

Wózek liniowy z serii THK SHS to 4-rzędowa prowadnica kulkowa z koszykiem kulek (Caged Ball) i profilami torów typu „gothic arch”. Wersja SHS20C1SS(GK) to wąski blok z gwintowanymi otworami montażowymi od góry, wykonany w całości ze stali nierdzewnej (bieżnie i kulki hartowane), wyposażony w komplet uszczelnień czołowych i bocznych oraz smarownik na czole. Zapewnia płynny ruch, niskie tarcie, cichą pracę i stabilność wymiarową w aplikacjach wymagających wysokiej powtarzalności.

Kluczowe cechy

• Konstrukcja Caged Ball – mniejsze tarcie i hałas, równomierne rozprowadzenie smaru, dłuższe okresy międzyserwisowe.

• 4-rzędowy układ kulek i tory „gothic arch” – wysoka nośność oraz sztywność w każdym kierunku obciążenia.

• Wykonanie SS – elementy z materiałów nierdzewnych do pracy w środowiskach korozyjnych.

• Preload C1 – lekki wstępny docisk dla lepszej sztywności i ograniczenia luzu.

• Uszczelnienia (GK) – ochrona przed zanieczyszczeniami; smarownik na czole ułatwia obsługę.

• Klasy dokładności: N / H / P / SP (domyślnie N lub H).

• Prędkość robocza do ok. 5 m/s (w zależności od smarowania i obciążeń).

• Zakres temperatur typowo −15…+80 °C (krótkotrwale wyżej – zależnie od smaru).

Zastosowania

Automatyka i robotyka, urządzenia medyczne i laboratoryjne, linie montażowe, pakowanie, elektronika oraz aplikacje wymagające odporności korozyjnej i wysokiej powtarzalności ruchu.

Dane techniczne (SHS20C1SS)

• Seria/typ: SHS – prowadnica kulkowa 4-rzędowa z koszykiem (Caged Ball), profile torów „gothic arch”.

• Rozmiar: 20 (dla szyny SHS 20).

• Korpus: C – wąski, otwory gwintowane od góry.

• Preload: C1 – lekki.

• Materiał: SS – stal nierdzewna (bieżnie i kulki hartowane; elementy korpusu nierdzewne).

• Uszczelnienia: (GK) – komplet czołowych + bocznych/wewnętrznych; smarownik na czole.

• Klasy dokładności: N / H / P / SP (standard N lub H).

• Zakres temp. pracy: typowo −15…+80 °C.

• Smarowanie: gniazda smarujące na czołach; standardowy smarownik dla rozmiaru 20 (zwykle M6).

• Maks. prędkość: do ok. 5 m/s.

Wymiary katalogowe bloku SHS20C (wartości typowe)

• M – wysokość bloku: ~30 mm

• W – szerokość bloku: ~60 mm

• L – długość bloku (standard): ~78–82 mm (w zależności od uszczelnień)

• B × C – rozstaw otworów gwintowanych: ~45 mm × ~35 mm

• S – gwinty montażowe w bloku: 4× M6 (głębokość ok. 5.5–6 mm)

• L1 – długość podstawy: ~59 mm

• Masa bloku: ~0.4–0.5 kg

Szyna kompatybilna (SHS 20)

• Szerokość szyny (W1): ~20 mm

• Wysokość szyny: ~16 mm

• Podział otworów (F): zwykle 60 mm (zależnie od wersji)

• Mocowanie szyny: wkręty stożkowe M6

Wskazówki eksploatacyjne

• Dobór klasy dokładności i wstępnego docisku zgodnie z wymaganiami aplikacji (N/H dla większości zastosowań ogólnych).

• Regularna konserwacja i smarowanie przez smarownik czołowy; dobór smaru do warunków pracy (temperatura, prędkość, środowisko).

• Zachowanie czystości montaży i osiowości szyny w celu zapewnienia żywotności oraz niskich oporów ruchu.
