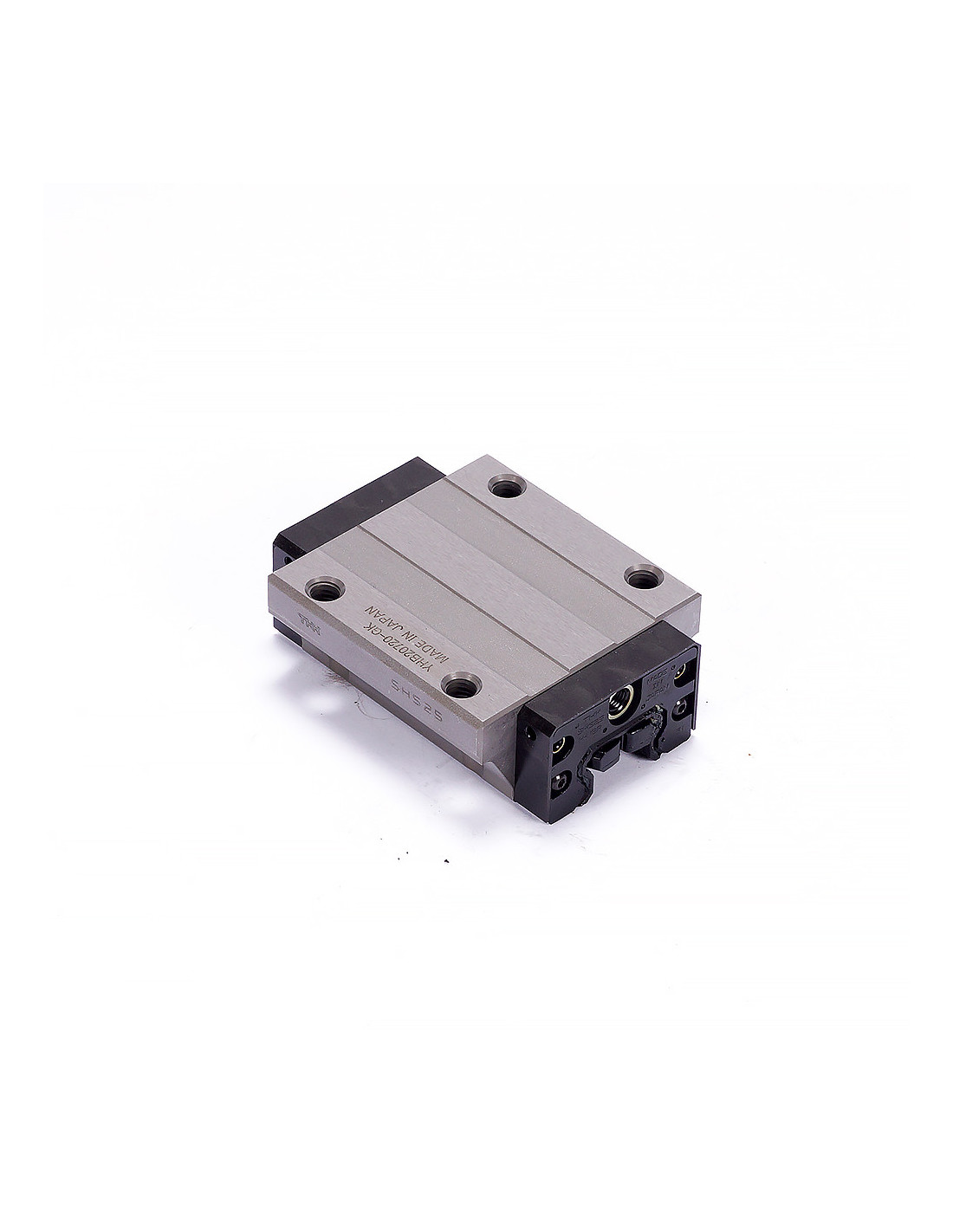

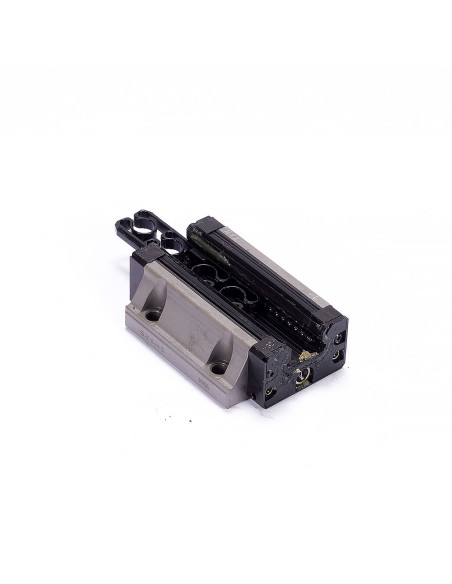

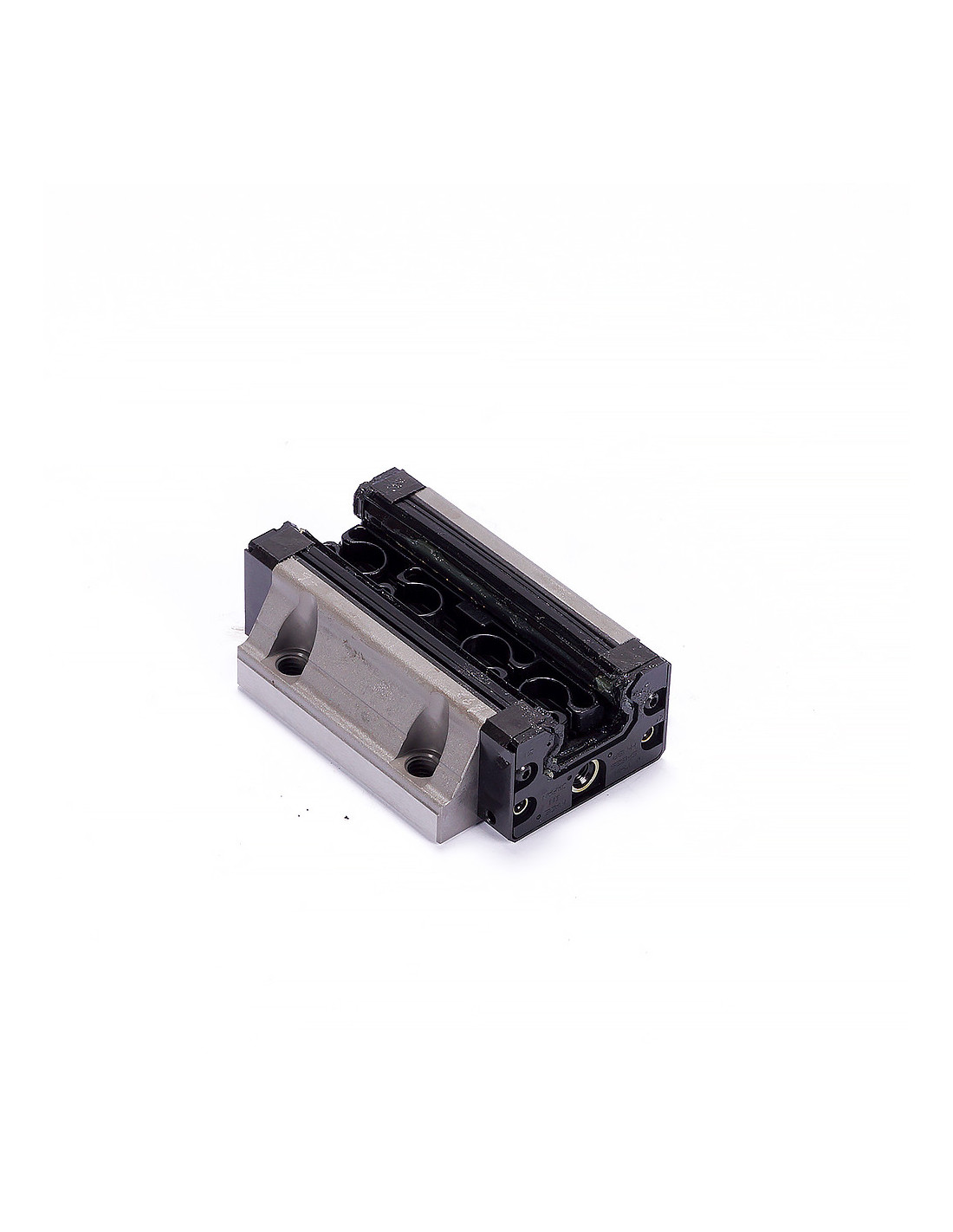

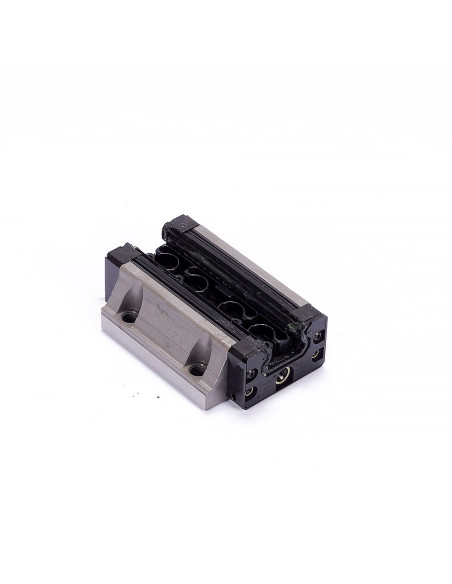

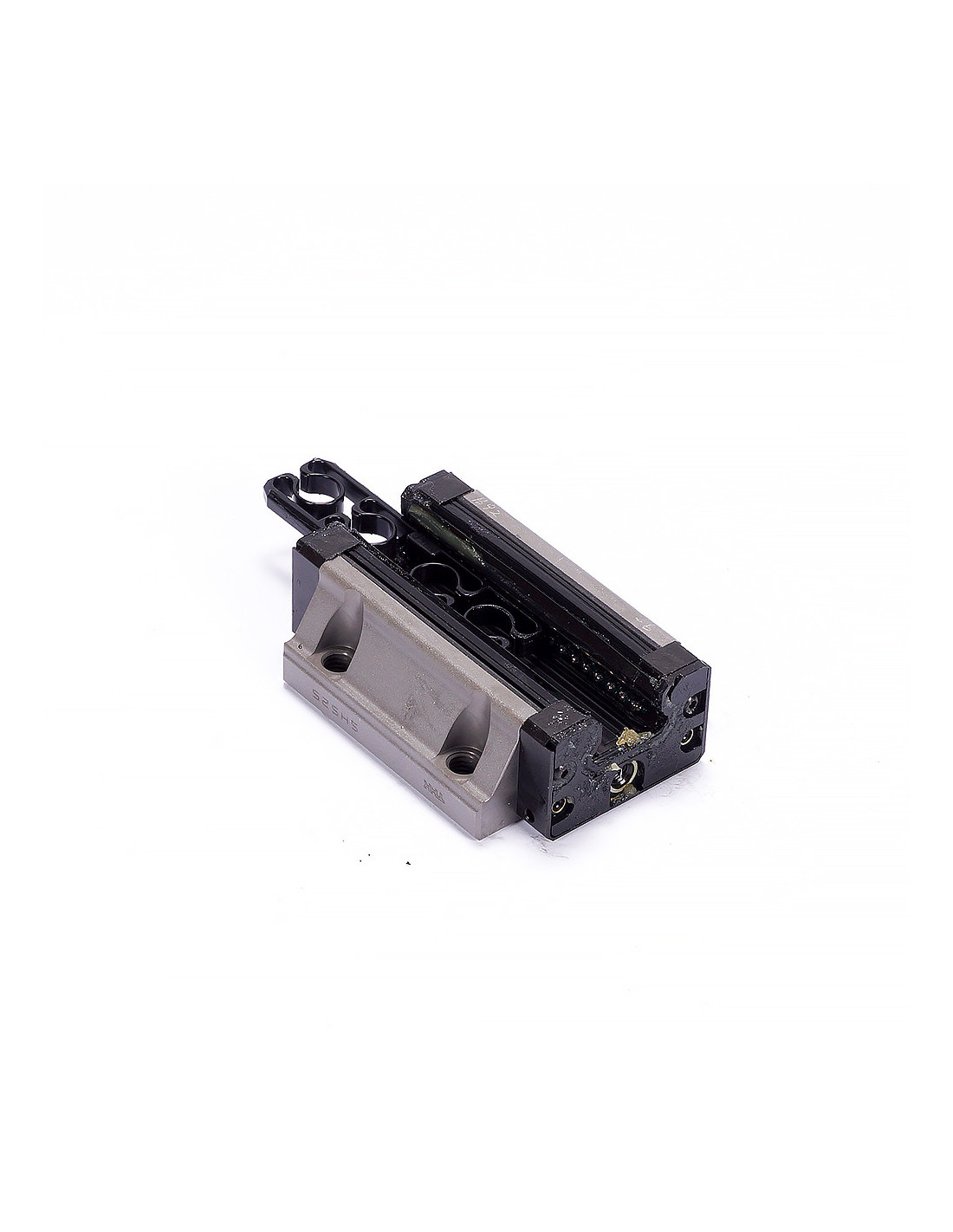

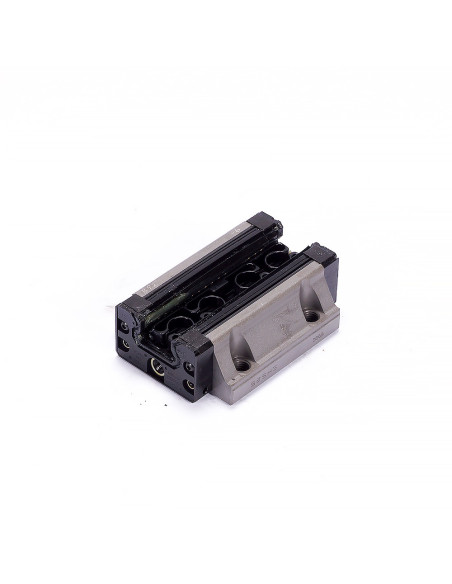

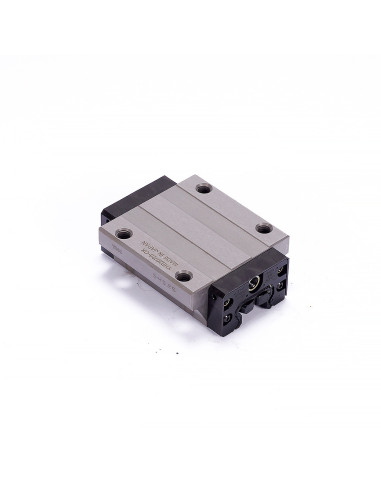

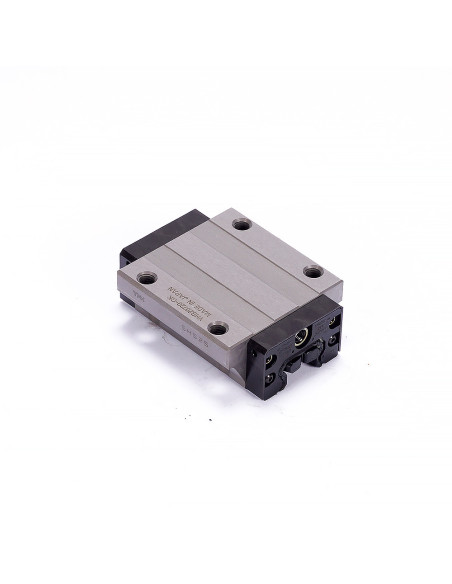

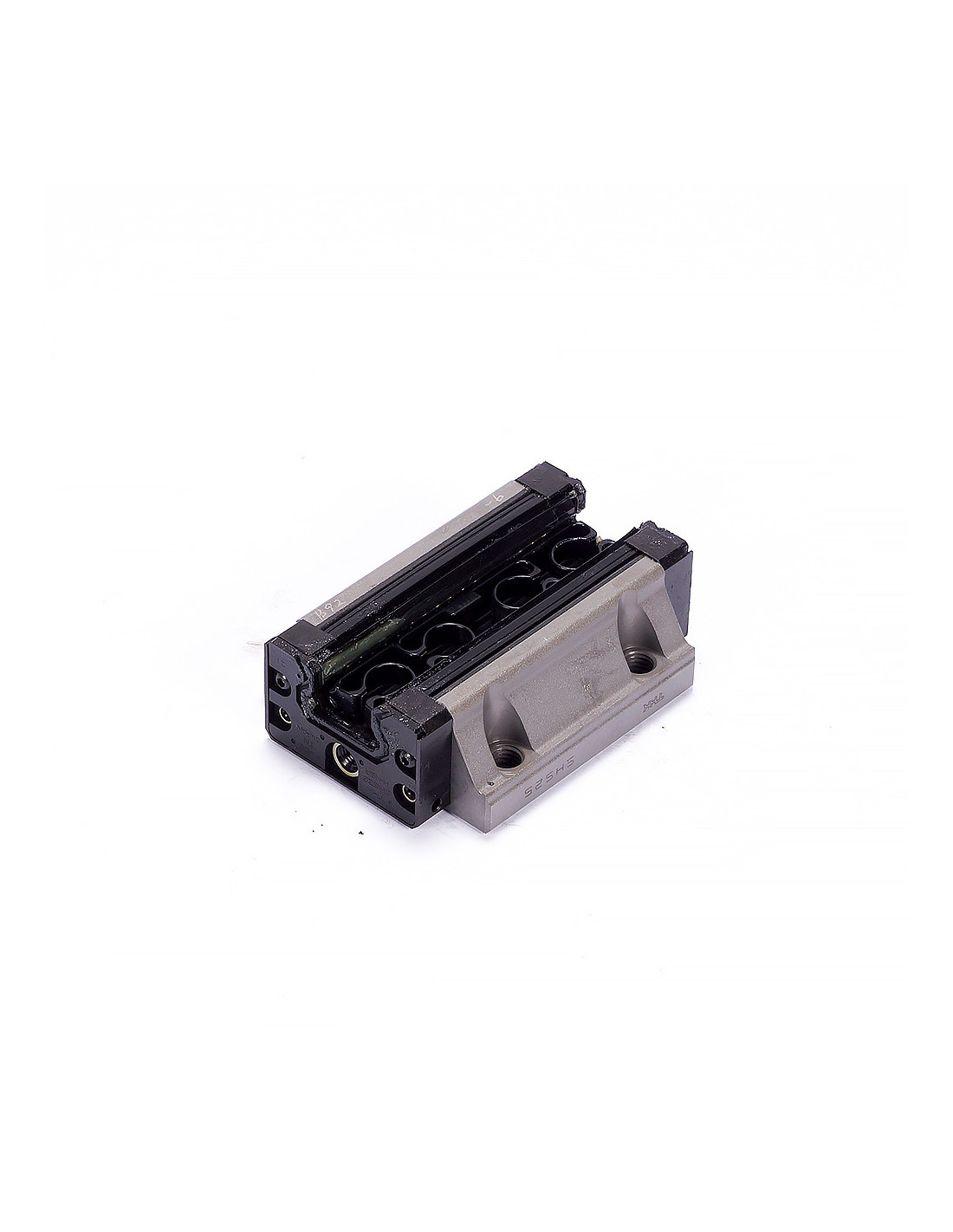

THK SHS25C1SS(GK) – wózek prowadnicy liniowej (LM Guide, Caged Ball), rozmiar 25
Przeznaczenie i kluczowe cechy
-
Kompaktowy wózek typu C (wąski, z gwintami od góry) dla szyn serii SHS 25.
-
Caged Ball – kulki w koszyku: cicha praca, mniejsze tarcie, dłuższe okresy między dosmarowaniami.
-
SS (stainless steel) – elementy bloku i szyny w wykonaniu nierdzewnym dla podwyższonej odporności korozyjnej.
-
C1 (lekki preload) – delikatny docisk wstępny dla lepszej sztywności i dokładności przy zachowaniu płynności ruchu.
-
(GK) – zestaw uszczelnień/ochrony przeciwpyłowej zgodnie ze specyfikacją zamówieniową (dust-protection kit).
Wymiary LM-bloku (SHS25C)
-
Wysokość M: 36 mm
-
Szerokość W: 70 mm
-
Długość L: 92 mm
-
Długość podstawy L1: 71 mm
-
Rozstaw otworów gwintowanych B × C: 57 × 45 mm
-
Gwinty montażowe S: M8 (głębokość ok. 6,8 mm)
-
Masa bloku: ~0,72 kg
Parametry kompatybilnej szyny (seria SHS 25)
-
Szerokość szyny W1: 23 mm
-
Wysokość M1: 20 mm
-
Podział otworów F: 60 mm
-
Otwór montażowy szyny: 7 × 11 × 9 mm (d1 × d2 × h)
-
Długość standardowa maks.: 3000 mm
Nośności (dla SHS25C)
-
Nośność dynamiczna C: 31,7 kN
-
Nośność statyczna C₀: 52,4 kN
Wykonanie i konfiguracja
-
Korpus i elementy toczne w wersji SS (nierdzewnej) – rekomendowane do środowisk o podwyższonej wilgotności lub wymaganiach higienicznych.
-
Caged Ball ogranicza kontakt między kulkami, redukując hałas i zużycie, a także ułatwia utrzymanie smaru w obiegu.
-
Preload C1 poprawia sztywność układu liniowego bez znaczącego wzrostu oporów ruchu.
-
Zestaw GK: dodatkowe uszczelnienia/ochrona przeciwpyłowa – zwiększona trwałość w zanieczyszczonym środowisku.
Montaż i kompatybilność
-
Montaż od góry – otwory gwintowane wózka (typ C).
-
Wózek kompatybilny z szynami THK SHS 25 o podanych wymiarach i podziale otworów.
-
Zalecane parowanie z szyną w tym samym wykonaniu materiałowym (SS) dla jednolitej odporności na korozję.
