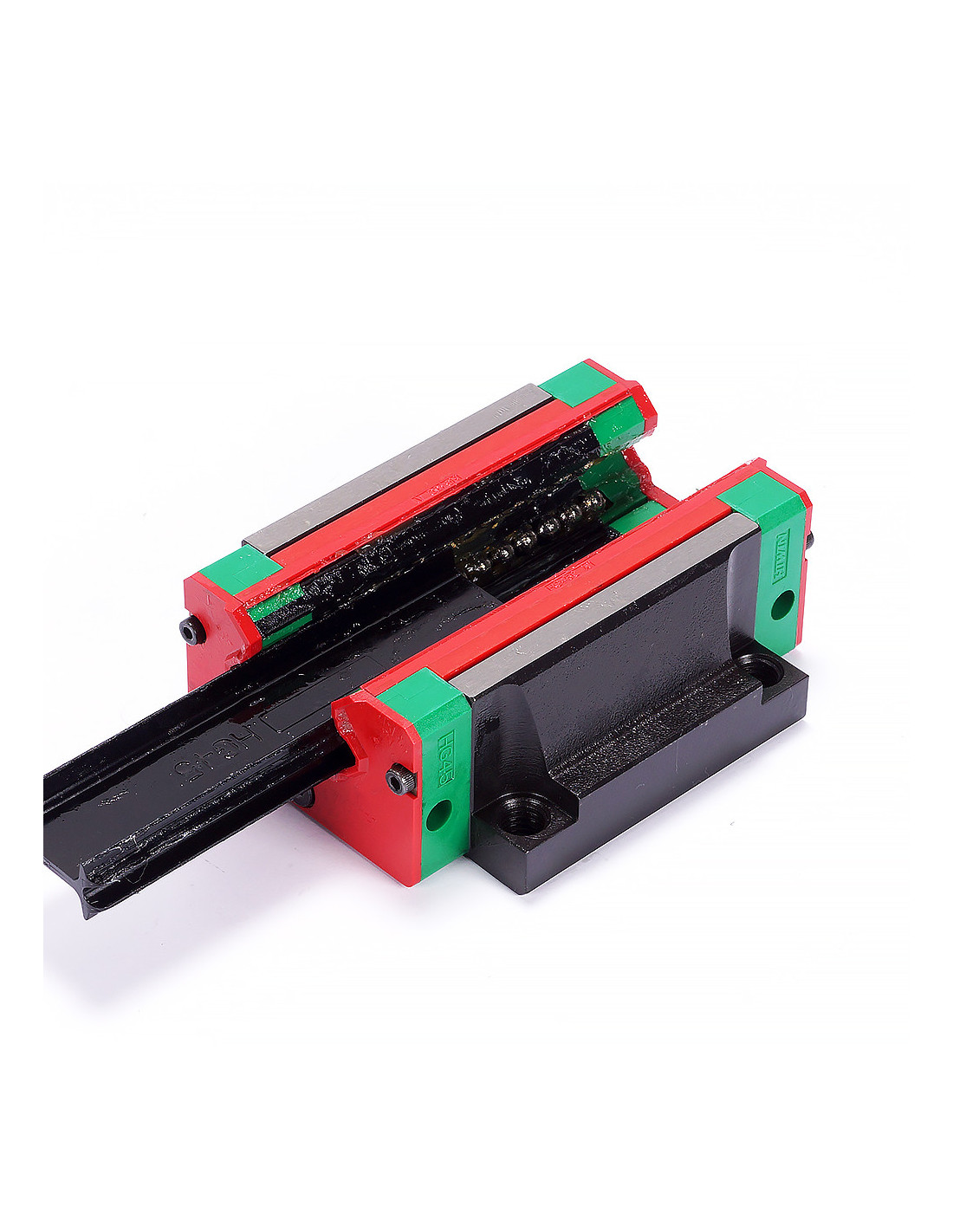

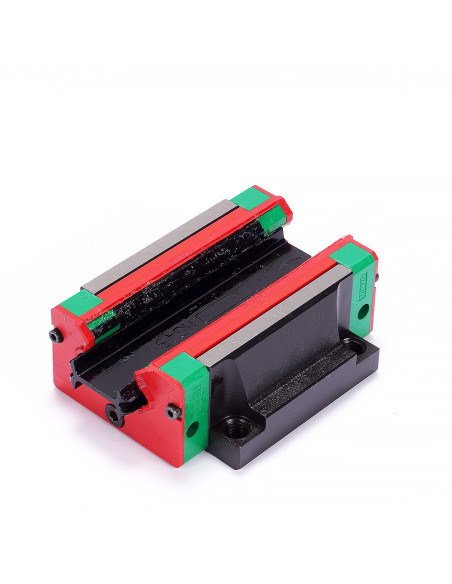

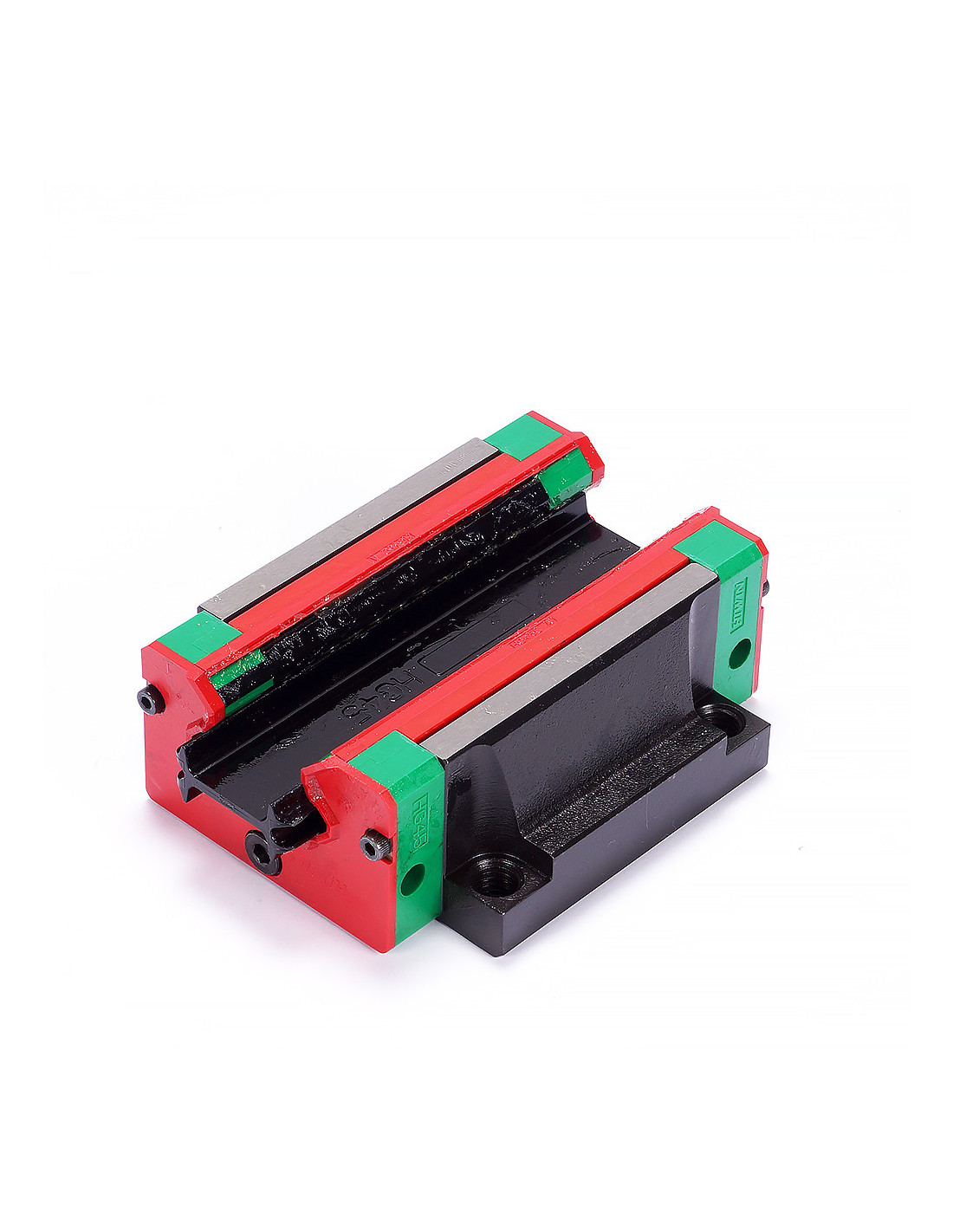

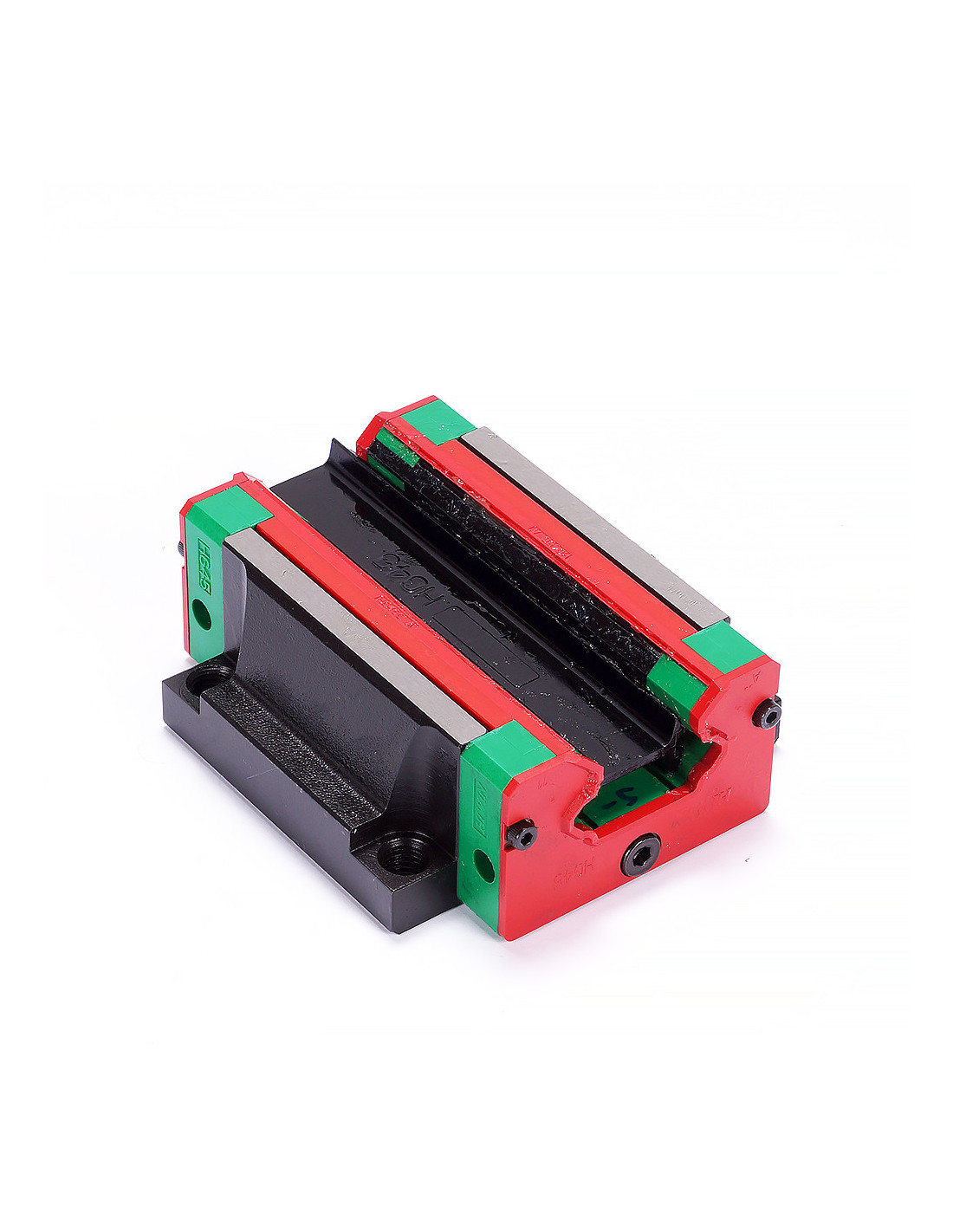

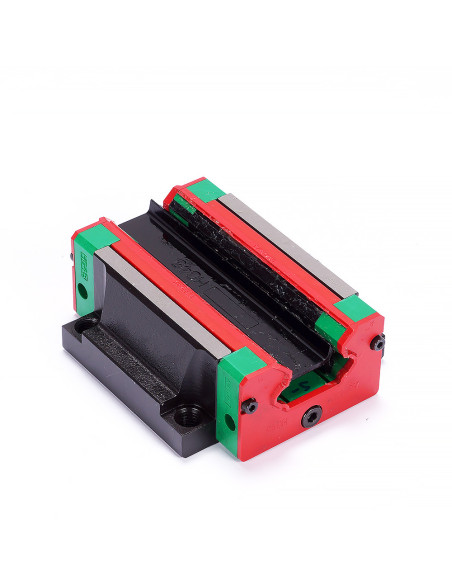

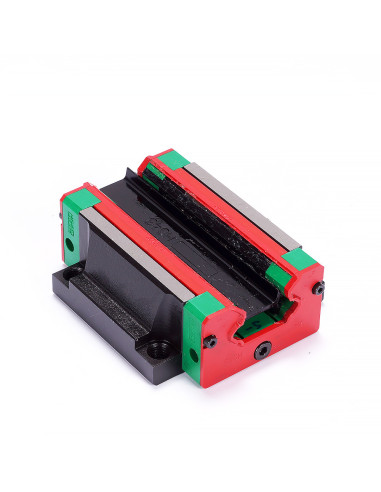

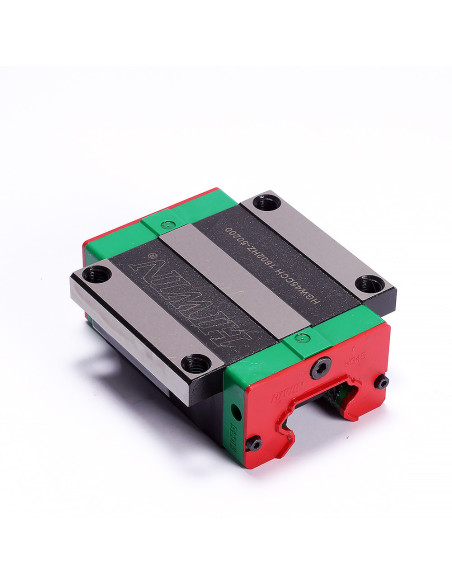

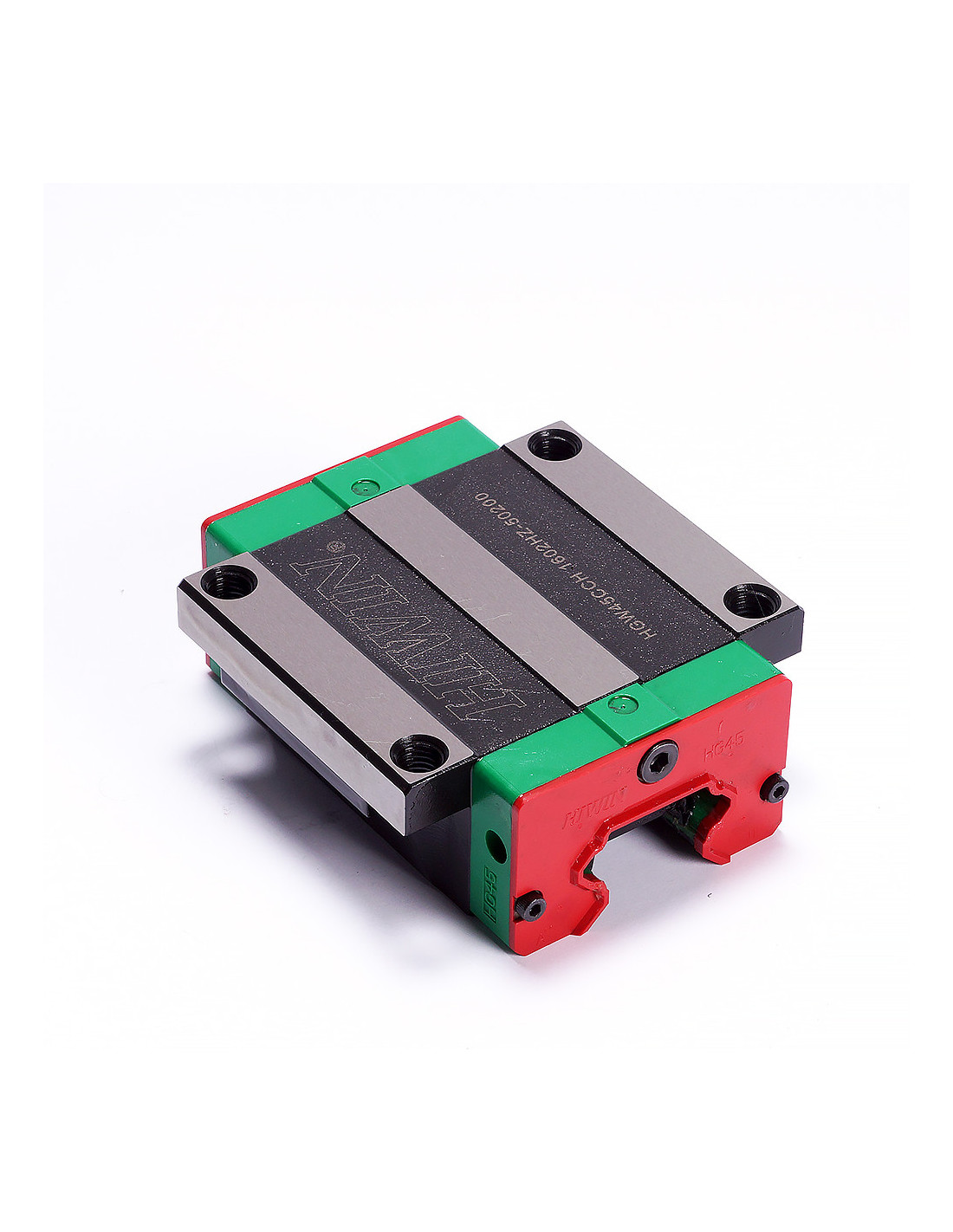

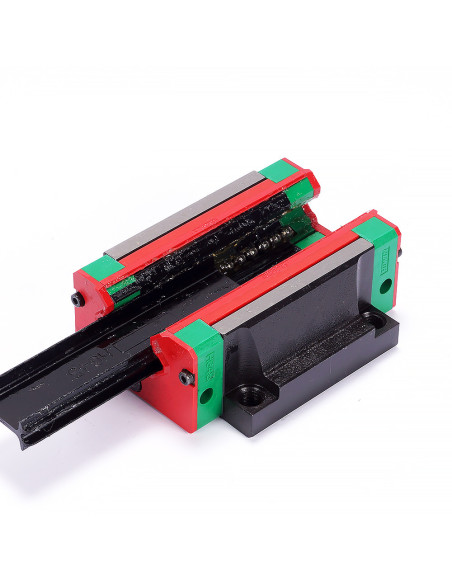

Wózek prowadnicy liniowej, HGW45CC-Z0H, Hiwin

HIWIN HGW45CC-Z0H — wózek prowadnicy liniowej (flanszowy, seria HG, rozmiar 45)

Najważniejsze cechy

• Seria HG: 4-rzędowe kulki, wysoka nośność.

• Typ bloku: HGW (flanszowy), CC (długość standardowa).

• Montaż: od góry lub od dołu.

• Preload: Z0 — lekki (0–0,02 C_dyn).

• Klasa dokładności: H (High).

• Smarowanie: wersja GREASED — fabrycznie nasmarowana.

Wymiary bloku HGW45CC

• H (wysokość całkowita): 60 mm

• H1: 9.5 mm

• N (wys. na szynie): 37.5 mm

• W (szerokość flanszy): 120 mm

• B × C (rozstawy otworów): 100 × 80 mm

• B1 (odstęp od krawędzi): 10 mm

• L (długość): 139.4 mm

• L1: 97 mm

• Gwinty montażowe w bloku: M12

• Otwory przelotowe (śr. ref.): G = 12.9 mm; T/T1/T2 = 15.1 / 22 / 15 mm

• H2 / H3: 8.5 / 20.5 mm

Nośności (HGW45CC)

• C (dynamiczna): 77.57 kN

• C₀ (statyczna): 102.71 kN

Szyna kompatybilna

• Typ szyny: HGR45 (profil 45 mm)

• Wymiary kluczowe szyny:

  • W_R = 45 mm, H_R = 38 mm

  • Otwór: D = 20 mm, d = 14 mm, h = 17 mm

  • Podział otworów P = 105 mm, E = 22.5 mm

  • Zalecana śruba do szyny: M12×35
