Zespół zaworów, Q1Q116HG-031/210, ATOS

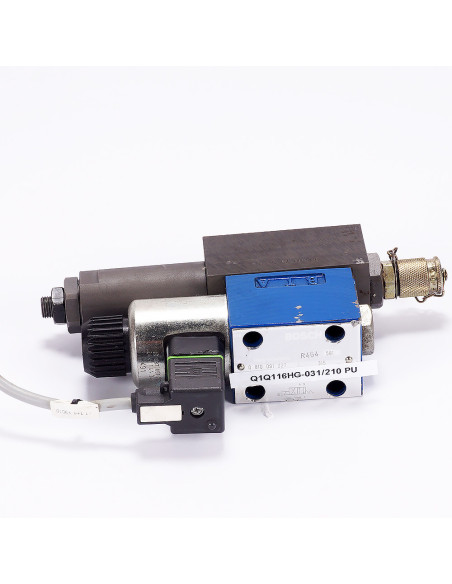

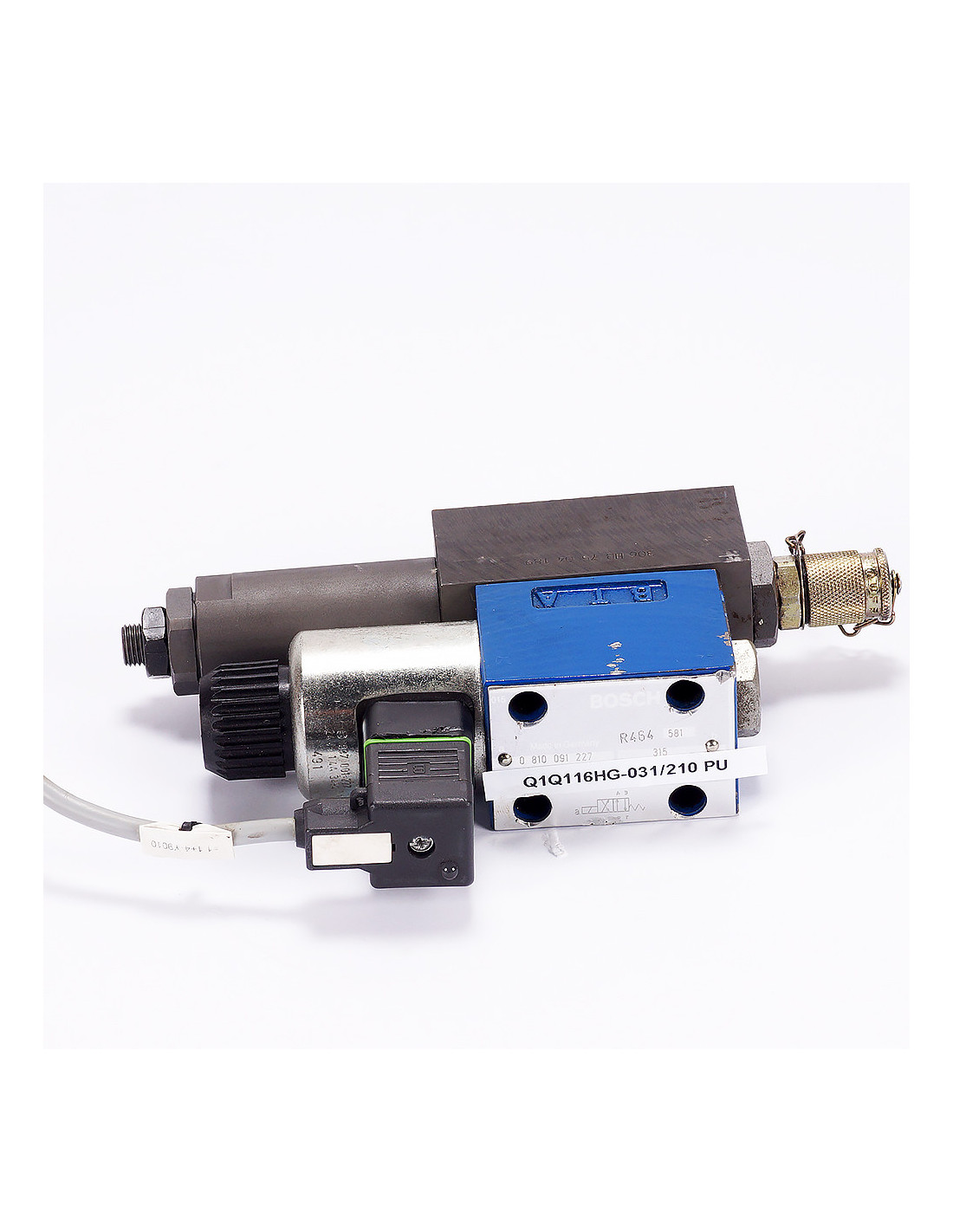

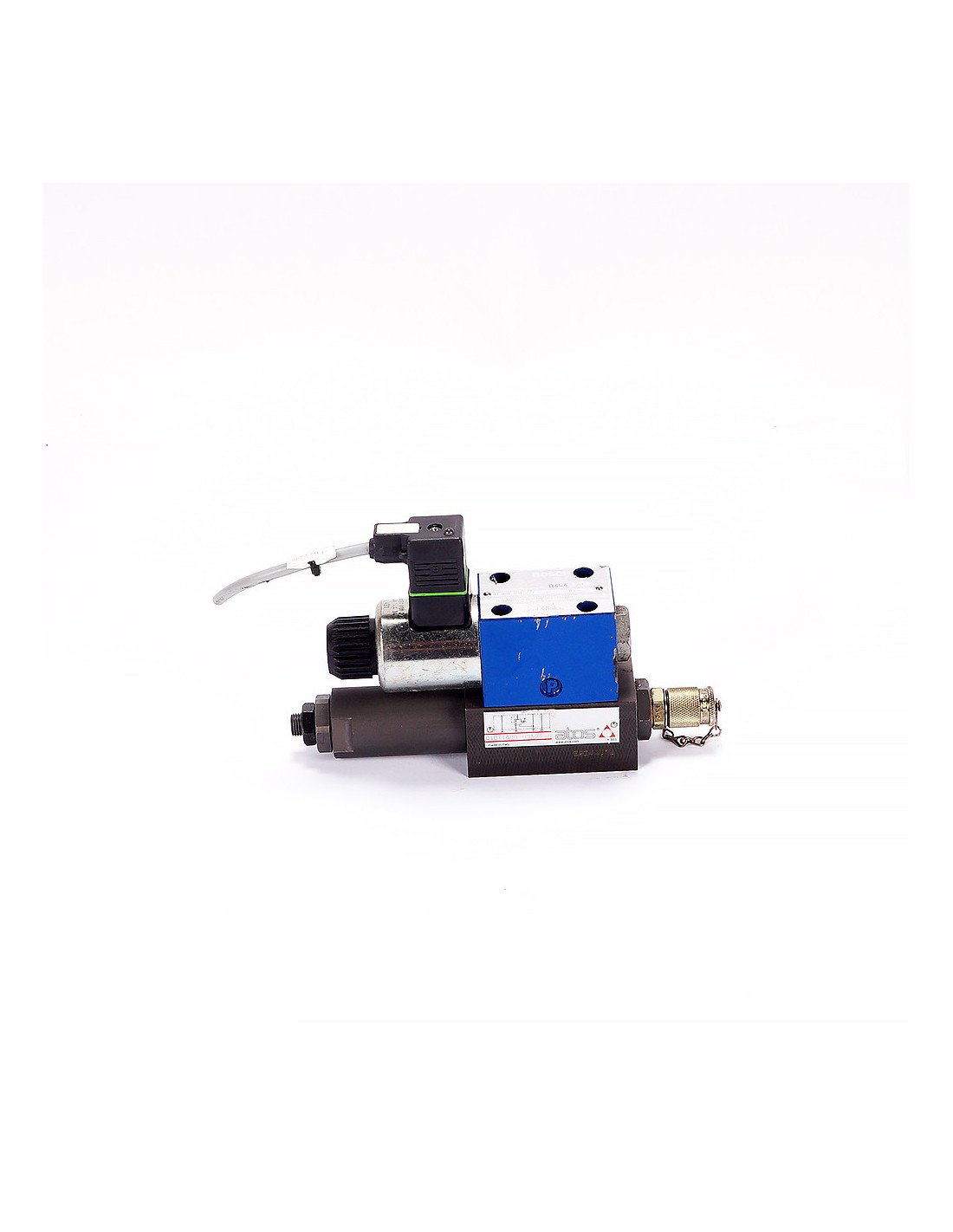

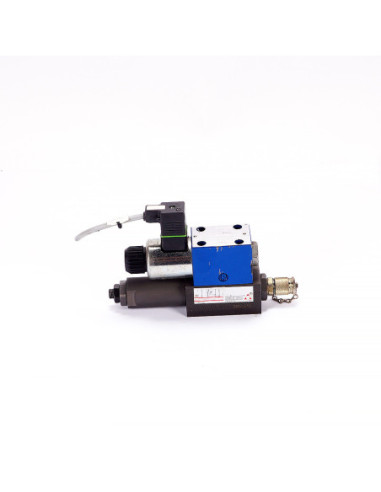

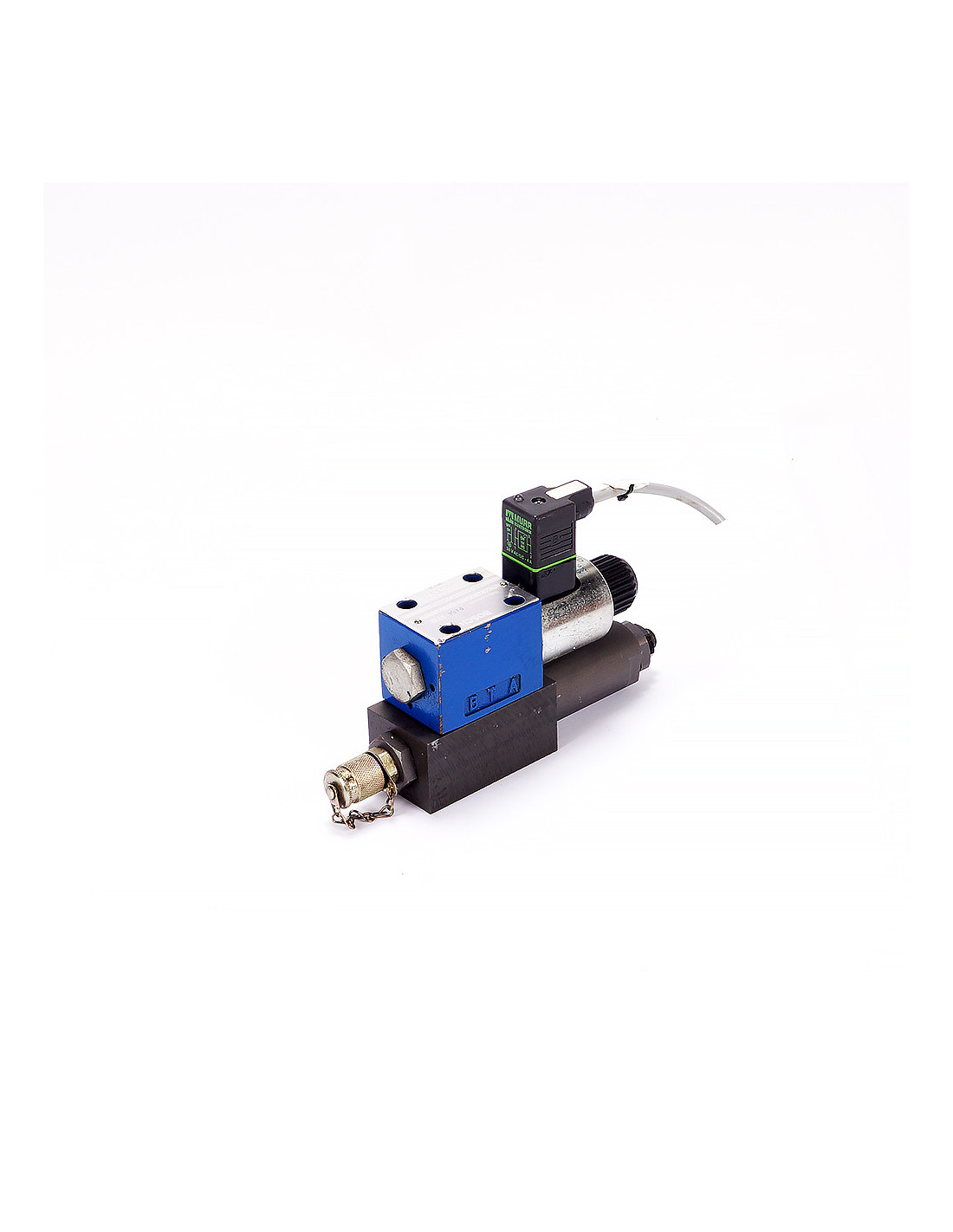

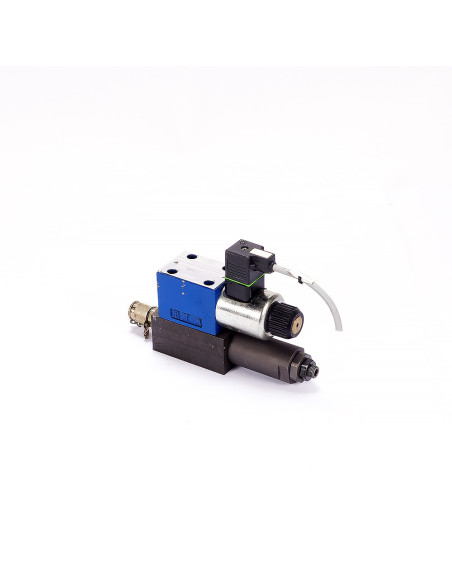

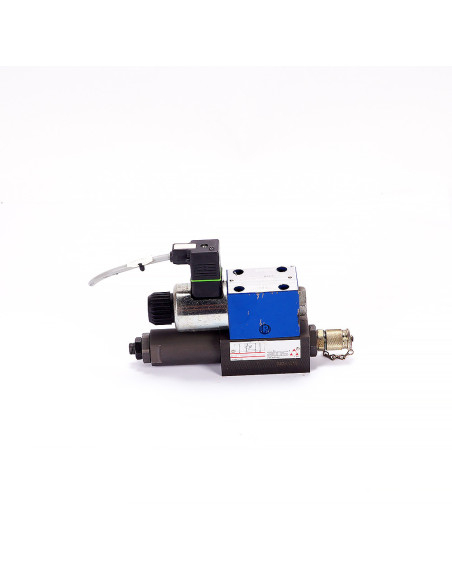

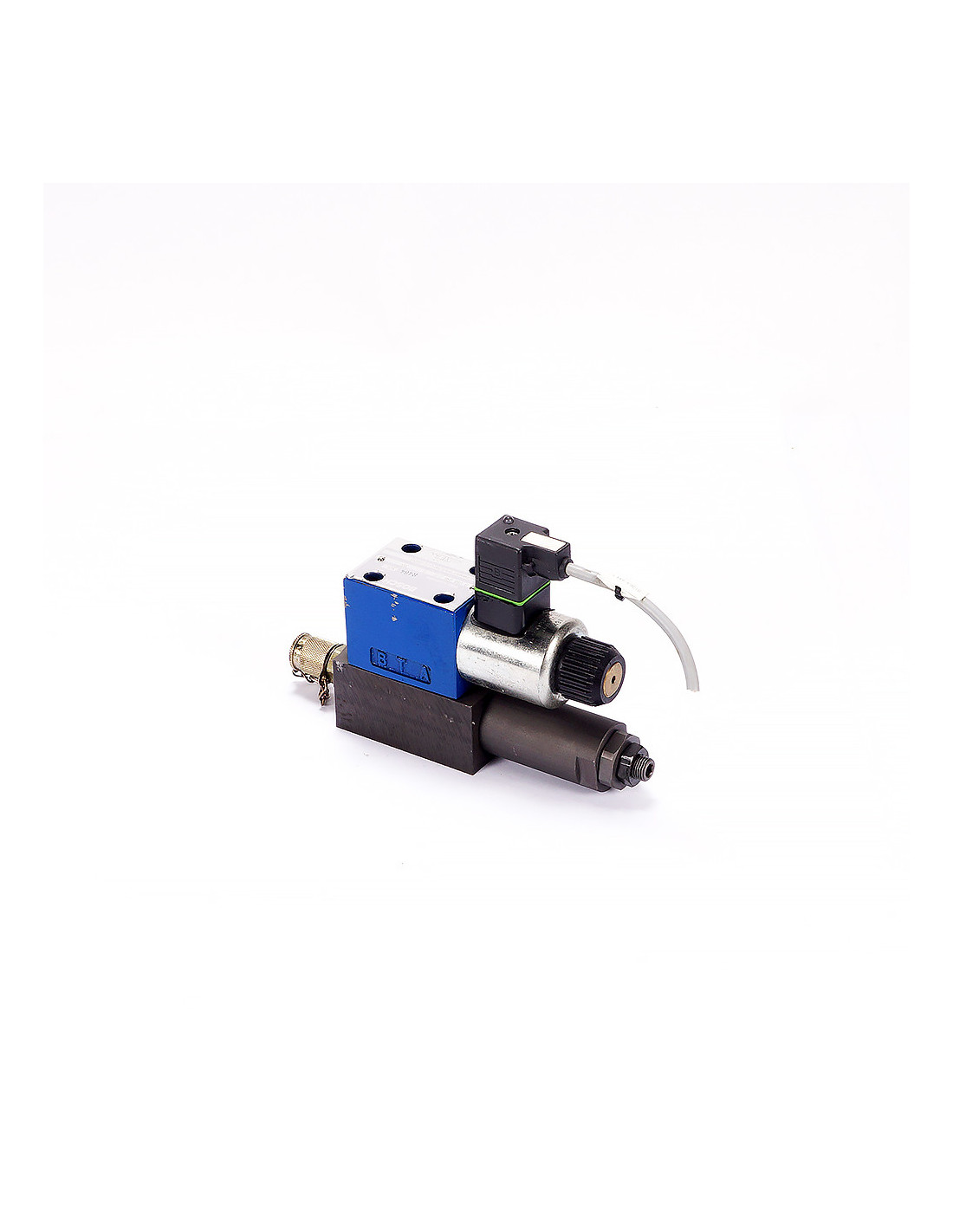

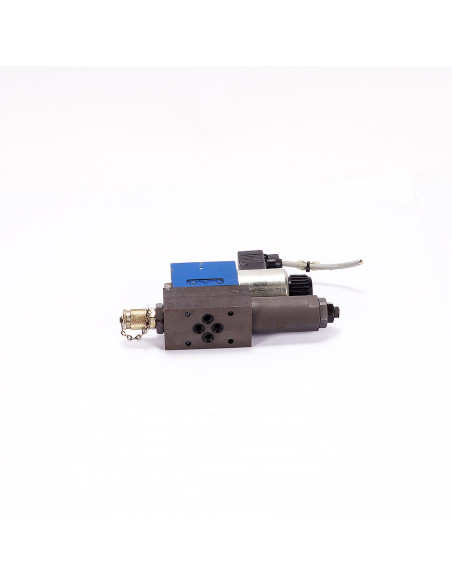

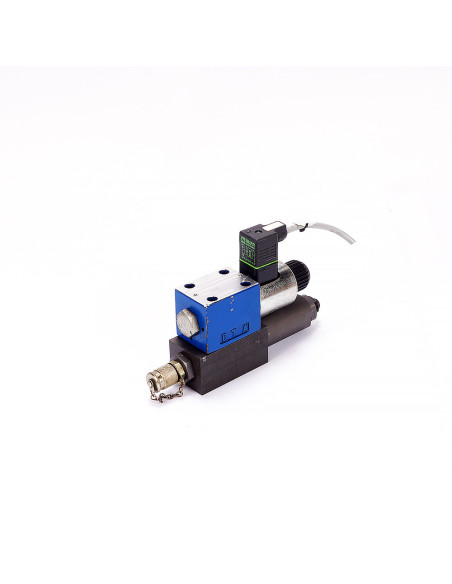

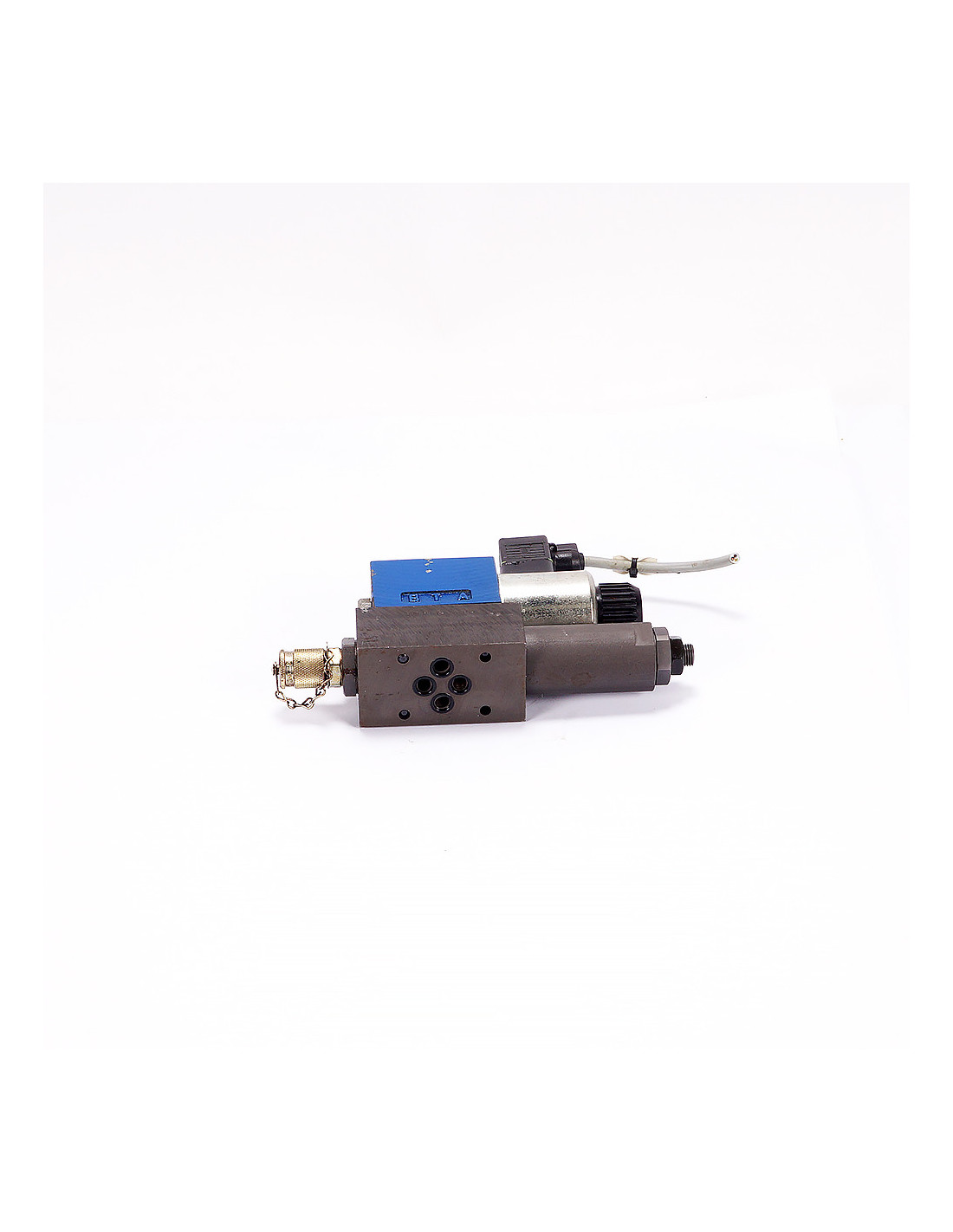

Zespół Bosch/Rexroth 4WE6… (NG6/CETOP-3) z cewką 24 V na płycie ATOS Q1Q116HG-031/210

Opis i zastosowanie

Kompaktowy zespół sterujący łączy 4-drogowy zawór suwakowy Bosch/Rexroth serii 4WE6 (NG6/CETOP-3) z modułem ciśnieniowym ATOS Q1Q116HG-031/210 (redukcja/sekwencja). Rozwiązanie do precyzyjnego załączania obwodów A/B przy stabilizacji lub ograniczaniu ciśnienia oraz możliwości sekwencjonowania.

W skład zestawu wchodzi

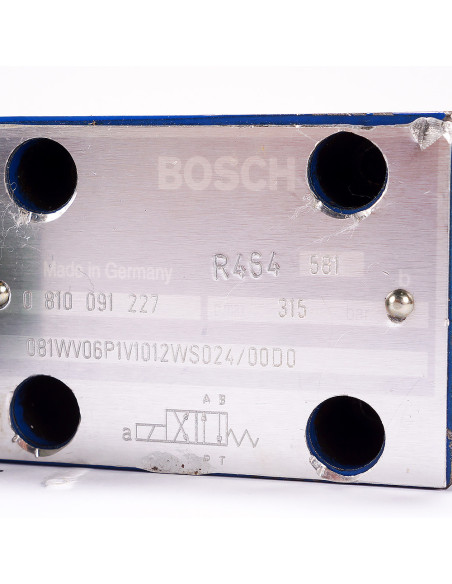

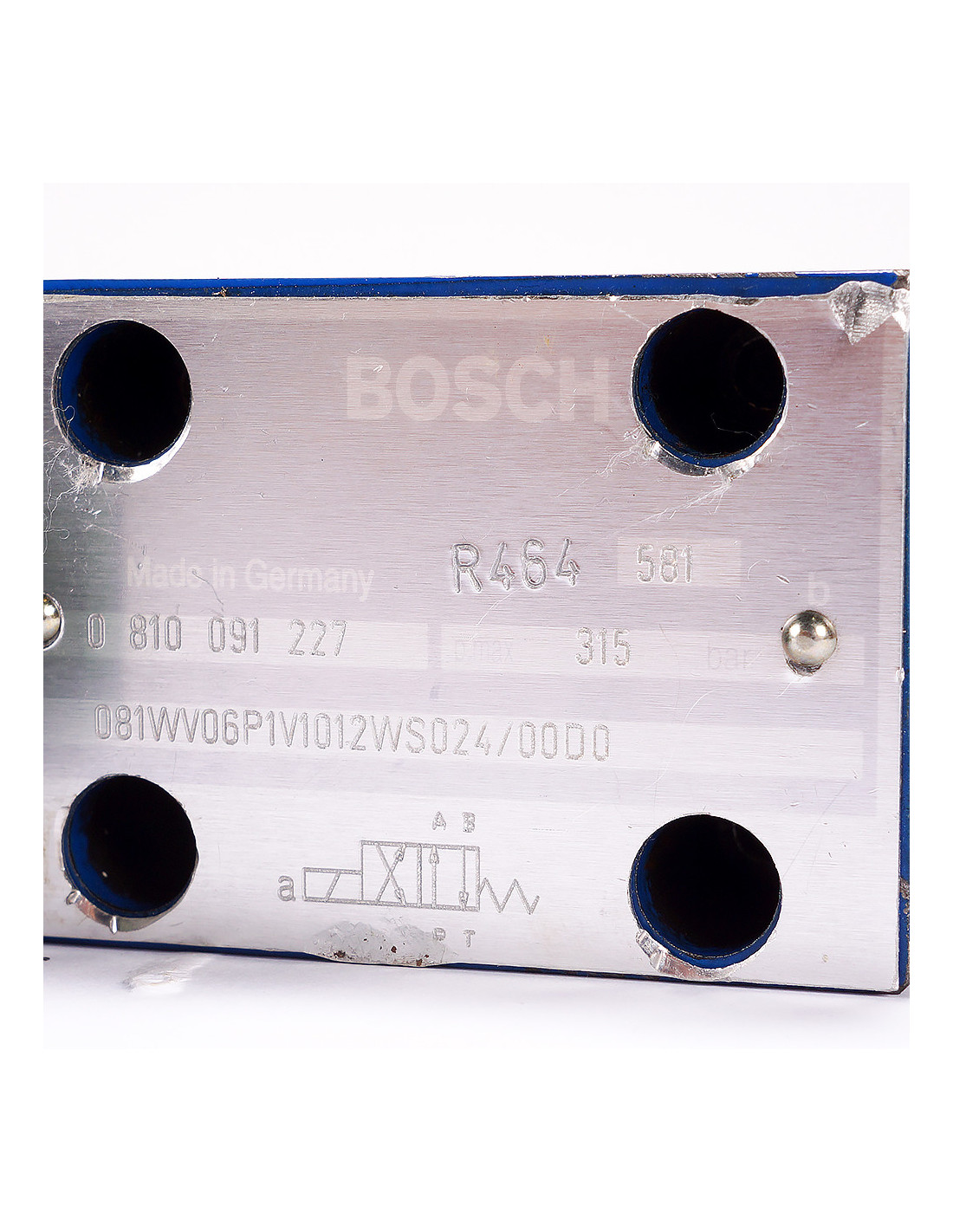

• Korpus zaworu Bosch: 0 810 091 227 (grawer: 0811W06PV1012WS024/00D0, pmax 315 bar).

• Cewka Bosch: 1 837 001 227, 24 V DC, ręczne przesterowanie, złącze DIN 43650-A.

• Wtyk z LED i tłumieniem: Murr 24 V AC/DC (4 A).

• Płyta kanapkowa ATOS: Q1Q116HG-031/210 (moduł redukcyjno/sekwencyjny).

Cechy kluczowe

• 4-drogowy suwak (układ 4/2 lub 4/3 – zależnie od wersji suwaka).

• Stabilizacja/ograniczenie ciśnienia na linii A/B dzięki płycie ATOS.

• Zasilanie 24 V DC, ręczne przesterowanie, wtyk z LED i tłumieniem przepięć.

• Interfejs ISO 4401-03 / CETOP-3 (NG6), montaż „sandwich”.

• Stopień ochrony IP65 (z właściwą wtyczką i uszczelką).

Parametry hydrauliczne – zawór Bosch/Rexroth 4WE6 (NG6)

• Funkcja: 4-drogowy suwakowy (4/2 lub 4/3 – wg zastosowanego suwaka).

• Interfejs/montaż: ISO 4401-03 / CETOP-3 / NG6; 4× śruba M6×40, moment 9–10 Nm.

• Porty/uszczelnienia: P/A/B/T – O-ring Ø 9,25 × 1,78 mm (NBR/FKM).

• Ciśnienia robocze: P/A/B do 315 bar, T zwykle do 160 bar.

• Przepływ znamionowy (typowy NG6): 20–40 l/min przy Δp ≈ 10 bar (zależnie od suwaka).

• Szczelność wewnętrzna: ≤ 200 ml/min @ 100 bar.

• Medium: oleje HL/HLP wg ISO 6743/4; lepkość zalecana 30–46 mm²/s (dopuszczalnie 10–380 mm²/s).

• Czystość: ISO 4406 20/18/15 lub lepiej.

• Temperatura medium: –20…+80 °C.

• Pozycja montażu: dowolna.

• Masa zaworu: ok. 1,6–2,0 kg.

Parametry elektryczne – cewka Bosch 24 V

• Zasilanie: 24 V DC, 100% ED.

• Pobór mocy/prąd: ~26–30 W, ~1,1–1,3 A.

• Złącze: DIN 43650-A (wtyk z LED + tłumienie).

• Stopień ochrony: IP65 (przy prawidłowym uszczelnieniu).

• Temperatura otoczenia: –20…+50/70 °C.

• Funkcje: ręczne przesterowanie (grzybek), możliwość obrotu cewki o 90°.

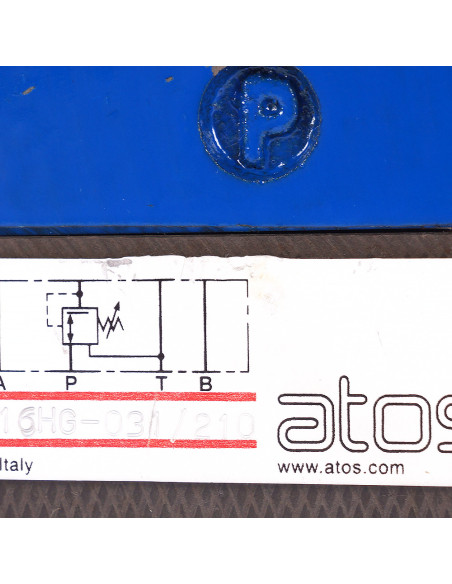

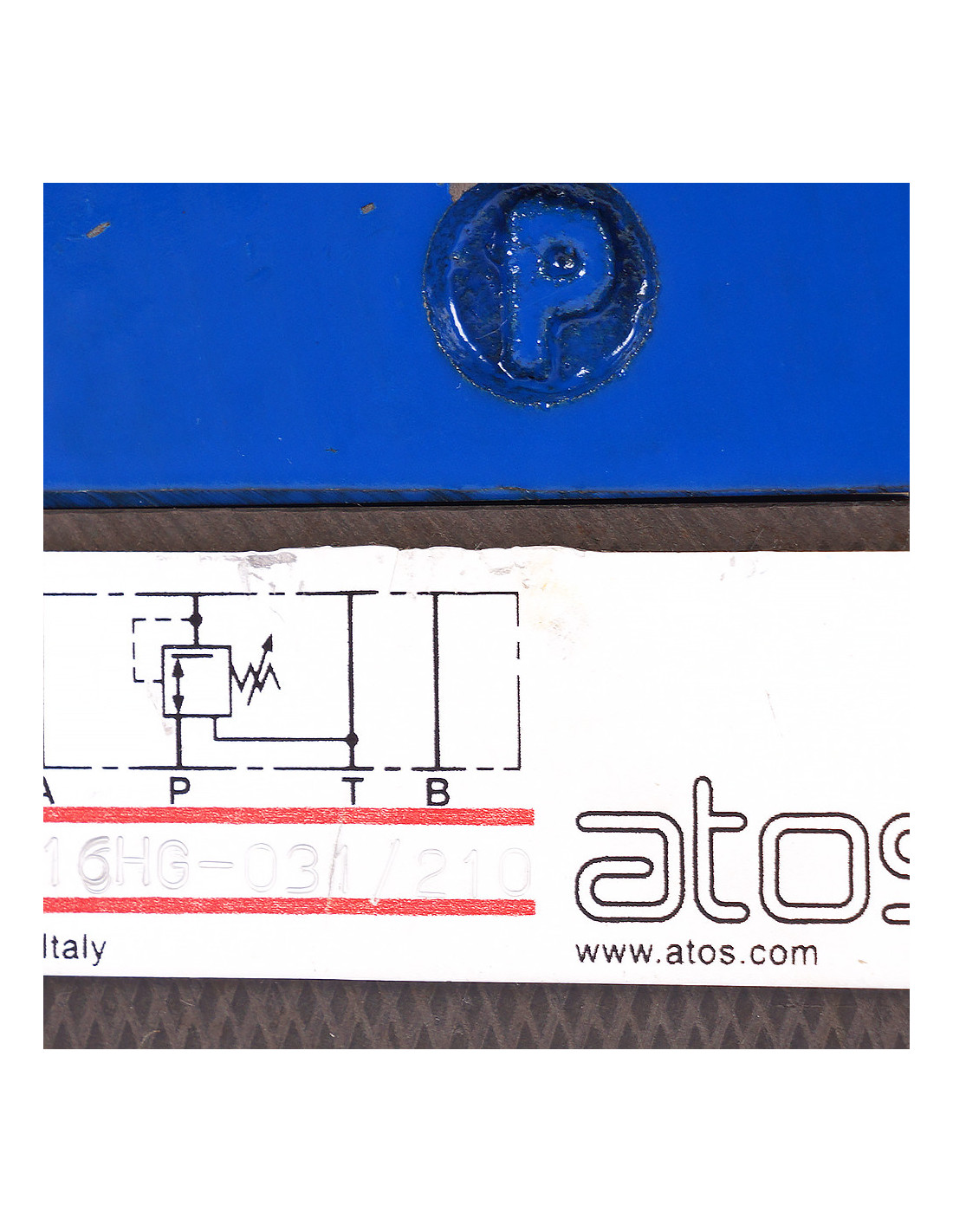

Moduł ciśnieniowy – ATOS Q1Q116HG-031/210

• Funkcja: 3-drogowy zawór redukcyjno/sekwencyjny z odciążeniem do T – stabilizacja/ograniczenie ciśnienia zasilającego linię A/B pod zaworem Bosch.

• Rozmiar/interfejs: NG6 / CETOP-3 (sandwich).

• Zakres nastawy ciśnienia (pv): ~10…210 bar (wariant /210).

• Ciśnienie maksymalne płyty/układu: 315 bar.

• Przepływ roboczy (NG6): do 25–35 l/min.

• Regulacja: pokrętło z możliwością zabezpieczenia śrubą po nastawie.

• Port pomiarowy: szybkozłącze do podpięcia manometru.

• Masa płyty: ok. 0,9–1,3 kg.

Montaż i kompatybilność

• Standard ISO 4401-03 / CETOP-3 zapewnia zgodność z typowymi płytami i blokami NG6.

• Zalecane dokręcanie śrub: 9–10 Nm; zachować czystość gniazd i O-ringów.

• Możliwy montaż w dowolnej pozycji; rekomendowana filtracja zgodna z ISO 4406 20/18/15 lub lepsza.
