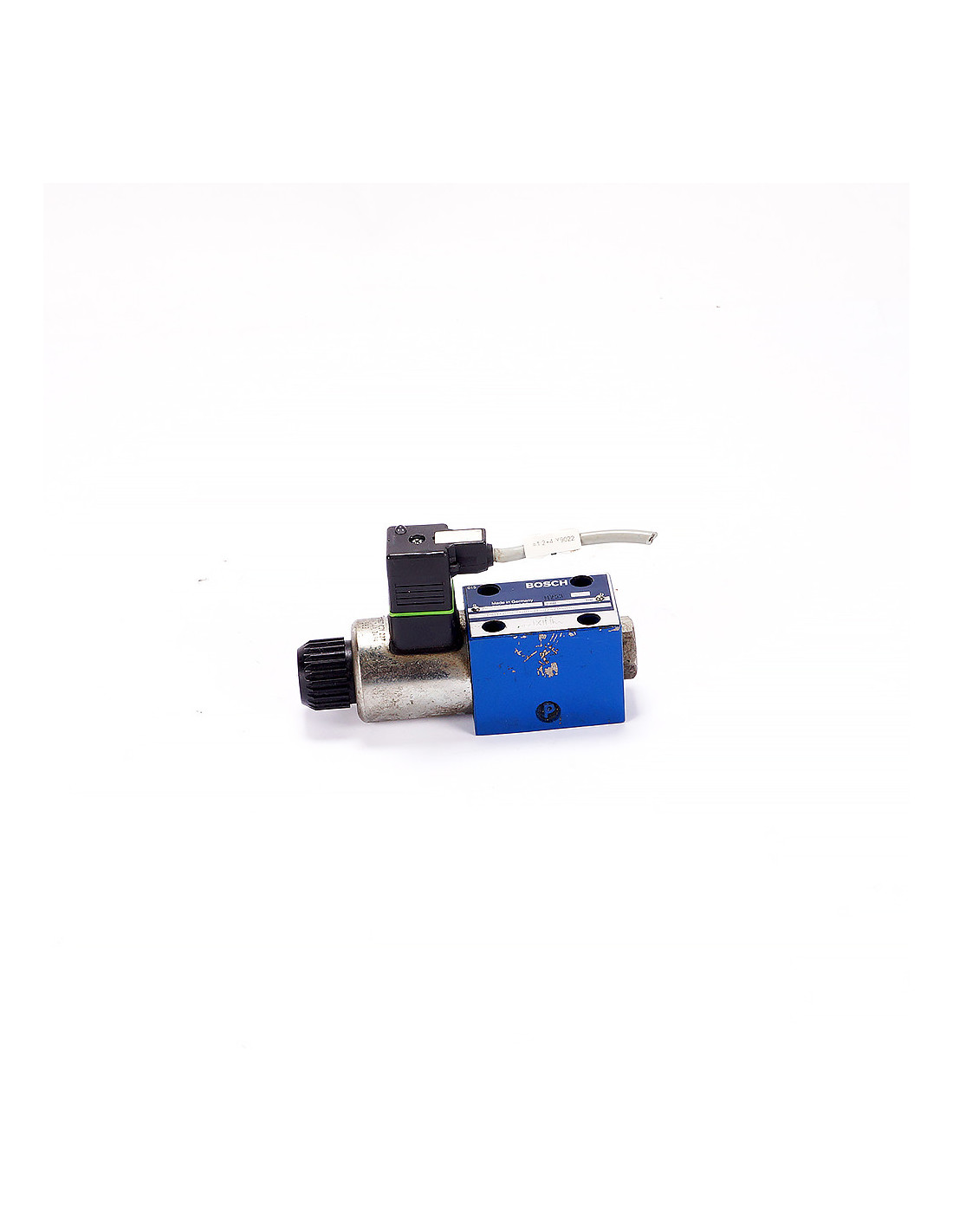

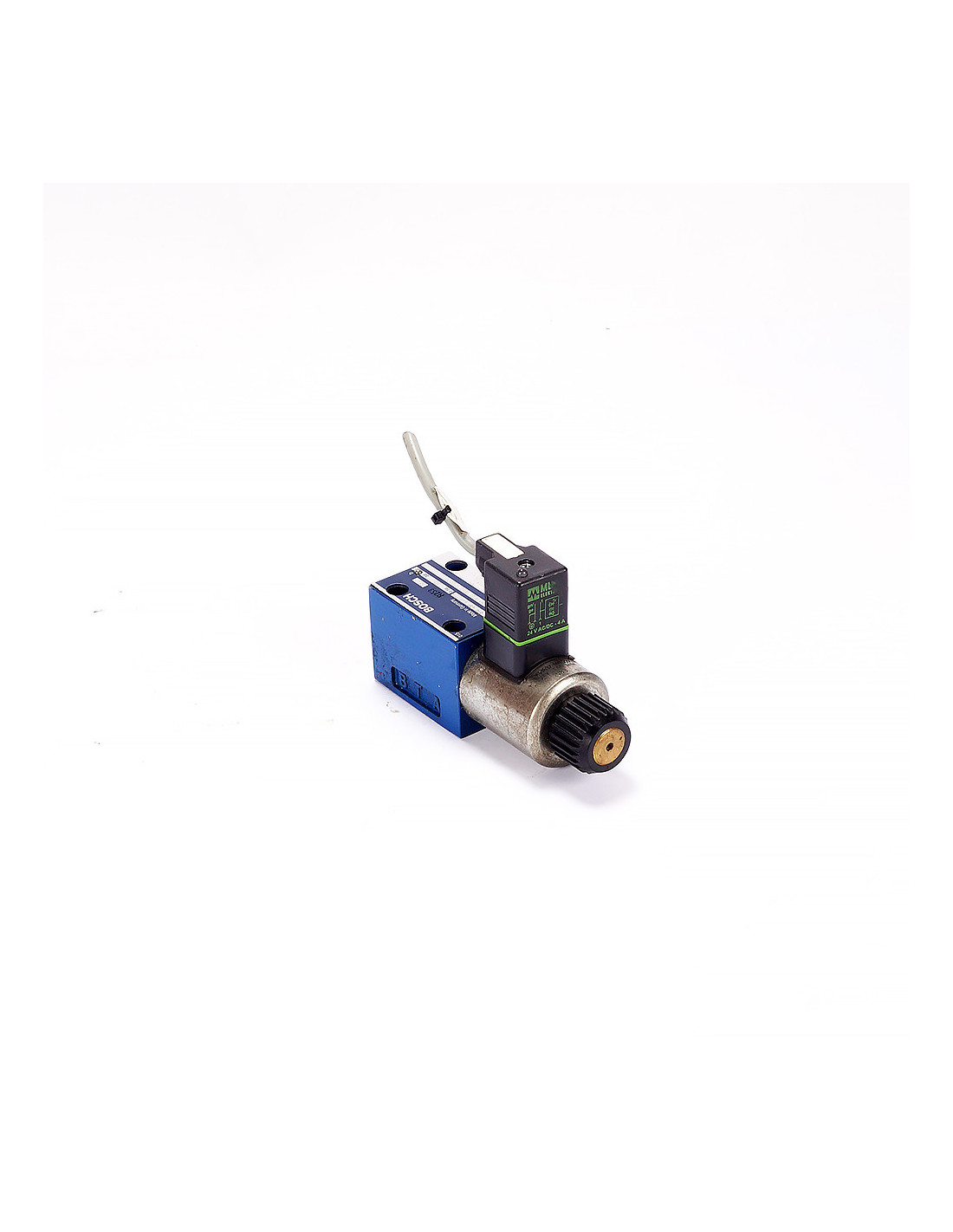

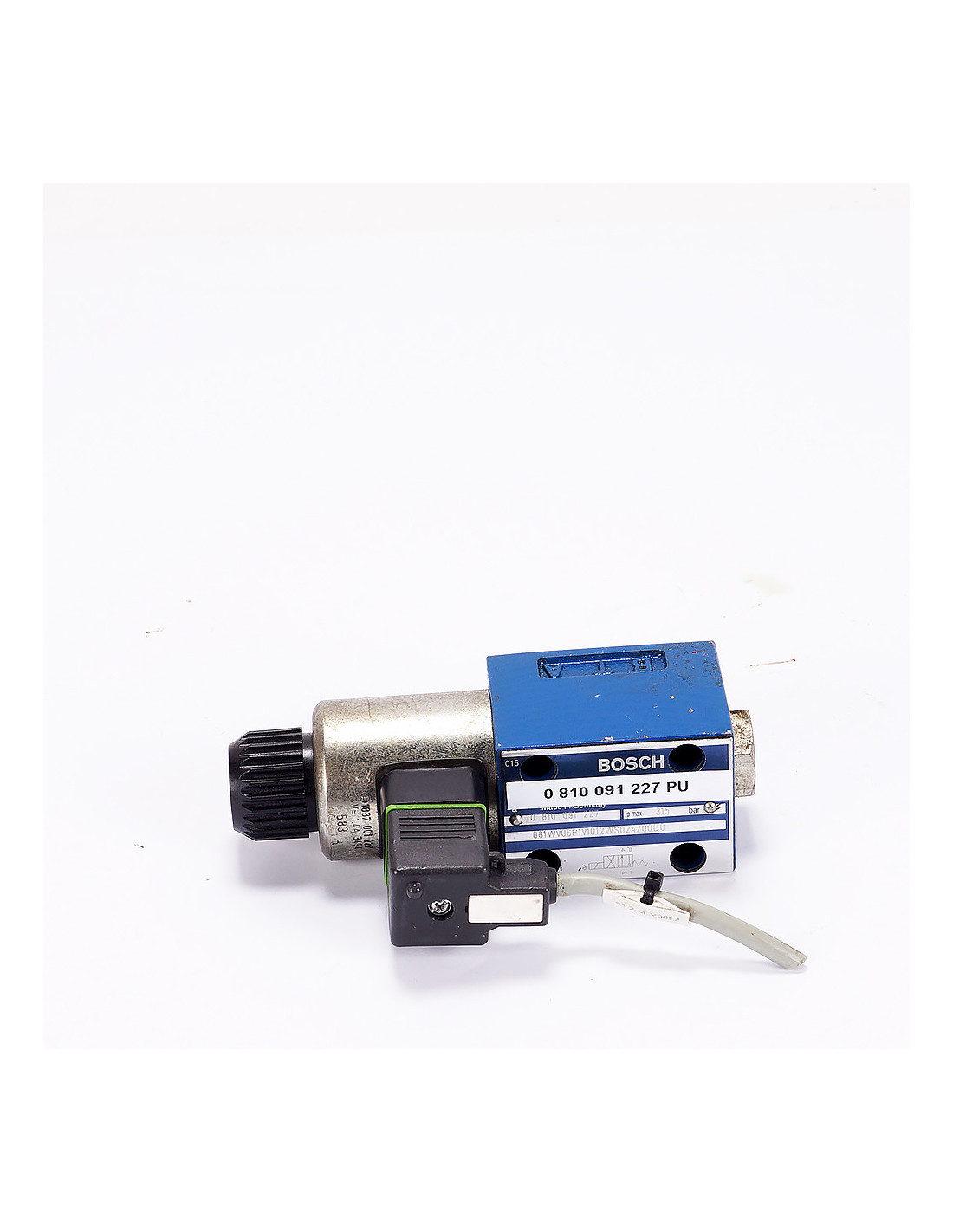

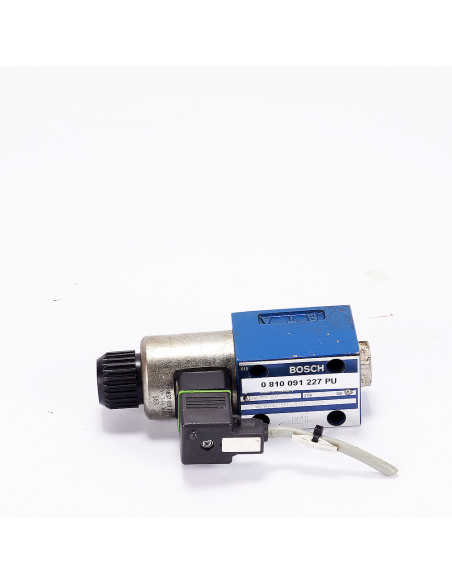

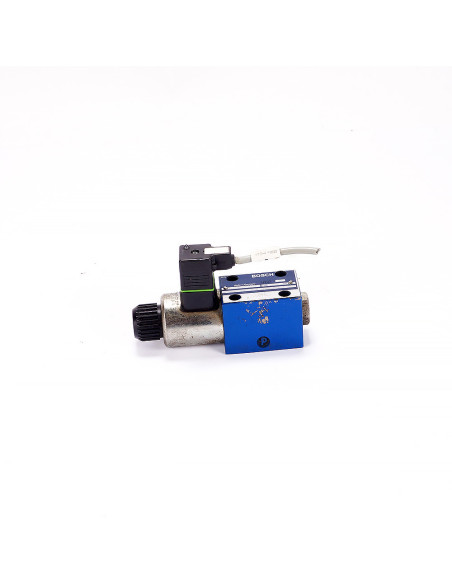

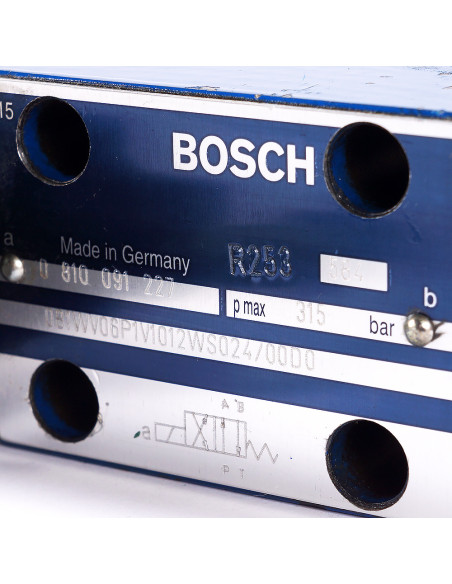

Elektrozawór kierunkowy, 0 810 091 227, Bosch Rexroth

Bosch Rexroth – elektrozawór kierunkowy suwakowy 4-drogowy NG6 (CETOP-3) z cewką 230 V AC

Opis produktu

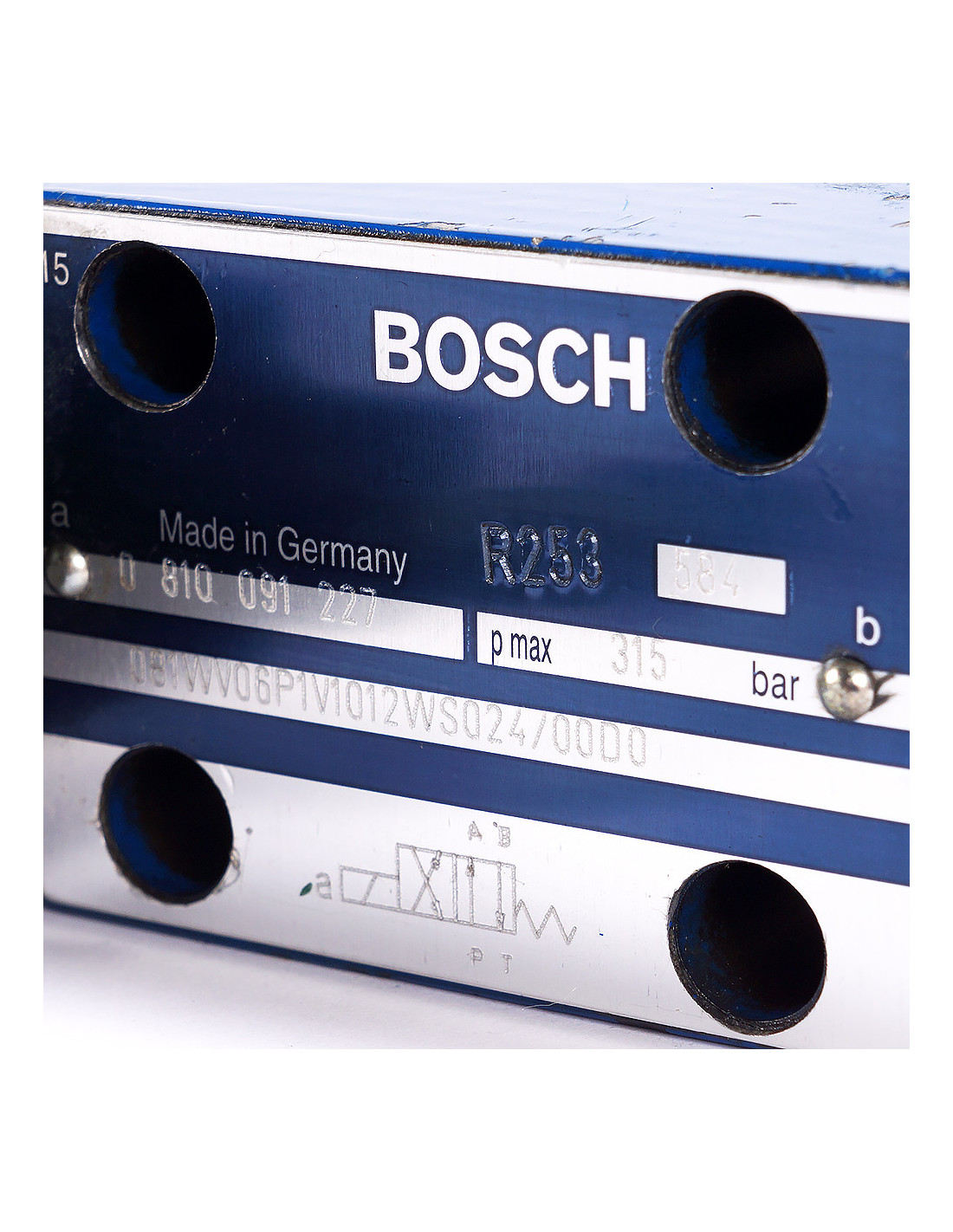

Kompaktowy zawór suwakowy serii 4WE6 do rozdziału przepływu w układach hydraulicznych. Wykonania 4/2 (monostabilne) lub 4/3 (bistabilne) – dokładny układ wg litery suwaka na tabliczce znamionowej. Zasilanie cewki 230 V AC, złącze DIN 43650-A.

Numery katalogowe

• Korpus/zawór: 0 810 091 227 (rodzina 4WE6…; suwak 4/2 lub 4/3 wg litery).

• Cewka: 1 837 001 227 – elektromagnes 230 V AC 50/60 Hz, wtyk DIN 43650-A.

Kluczowe cechy

• Rozmiar NG6 / CETOP-3 (płyta ISO 4401-03-02-0-05).

• Wysokie ciśnienia robocze: P/A/B do 315 bar.

• Przepływ znamionowy do 50–60 l/min (Δp≈10 bar, zależnie od suwaka).

• Różne funkcje środkowe (Z, Y, W) oraz układy 4/2 (E/D).

• Cewka AC do pracy ciągłej 100% ED, klasa izolacji H, IP65 (z uszczelką).

• Krótkie czasy przełączeń: ~20–60 ms (orientacyjnie).

Parametry hydrauliczne

• Funkcja: zawór suwakowy 4-drogowy – 4/2 (monostabilny) lub 4/3 (bistabilny).
  Przykładowe układy środkowe:
  • Z – wszystkie kanały zamknięte • Y – P↔T, A/B zamk. • W – A↔T, B↔T • E/D – 4/2.

• Ciśnienia: P/A/B do 315 bar; T zwykle ≤160 bar (wg wykonania).

• Przepływ: do 50–60 l/min (Δp≈10 bar; zależny od suwaka).

• Szczelność wewnętrzna: niewielki przeciek suwakowy (rzędu cm³/min przy 100 bar).

• Czasy przełączeń: ok. 20–60 ms (zależne od ciśnienia i lepkości).

• Media: oleje HL/HLP wg ISO 6743/4; możliwe HFC/HFD po weryfikacji uszczelnień.

• Lepkość robocza: 10…200 mm²/s, optimum 30…46 mm²/s.

• Filtracja/czystość: min. ISO 4406 18/16/13 (zalecane 16/14/11); filtr ≤10–25 µm.

• Temperatura: medium −20…+80 °C, otoczenie −20…+50 °C (typowe dla serii).

Interfejs i montaż

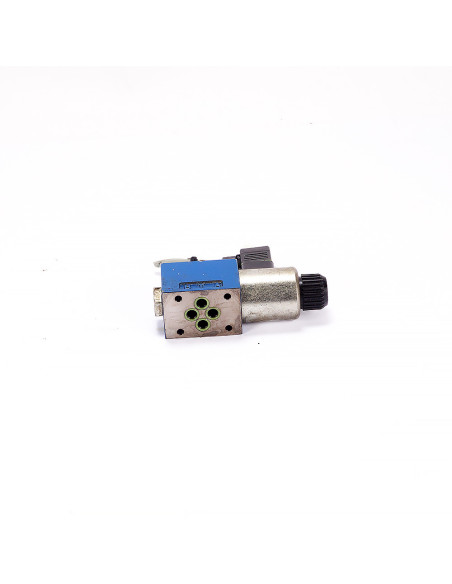

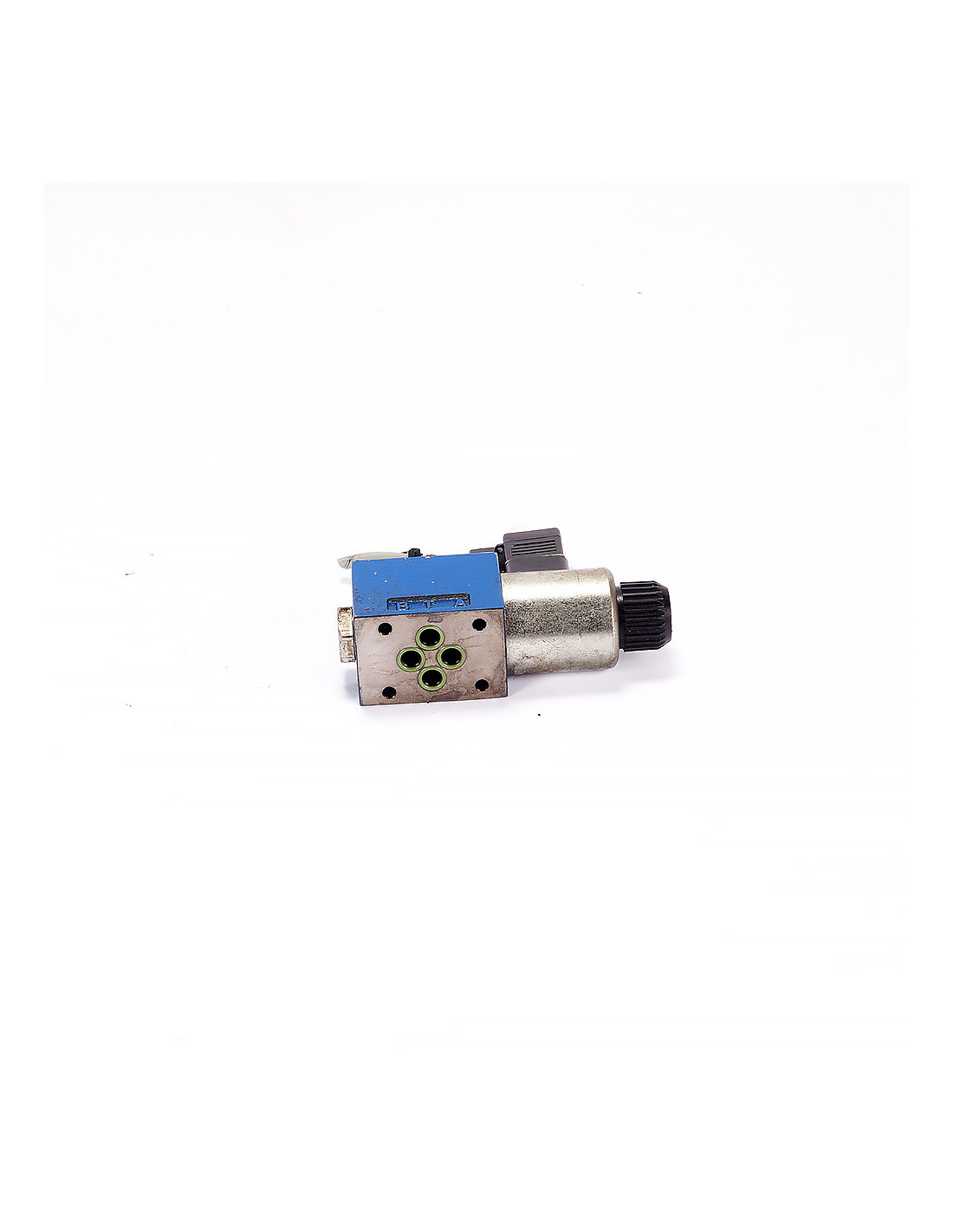

• Płyta przyłączeniowa: ISO 4401-03-02-0-05 (CETOP-3 / NG6).

• Mocowanie: 4× śruba M6 (zalecane M6×40), moment dokręcania ~9–10 Nm (kl. 8.8).

• Uszczelnienia portów:
  • P/A/B/T – O-ring Ø 9.25 × 1.78 mm
  • X/Y (w wykonaniach z portami pilotowymi) – O-ring Ø 7.65 × 1.78 mm.

Parametry elektryczne cewki 1 837 001 227 (230 V AC)

• Zasilanie: 230 V AC 50/60 Hz.

• Moc/VA: typowo ~20–30 VA (AC; pobór rozruchowy > podtrzymanie).

• Praca: 100% ED (praca ciągła).

• Złącze: DIN 43650-A, stopień ochrony IP65 (z uszczelką).

• Ochrona przepięciowa: zalecany RC-snubber/warystor we wtyku.

• Klasa izolacji: H; dopuszczalne nagrzewanie w pracy ciągłej.
