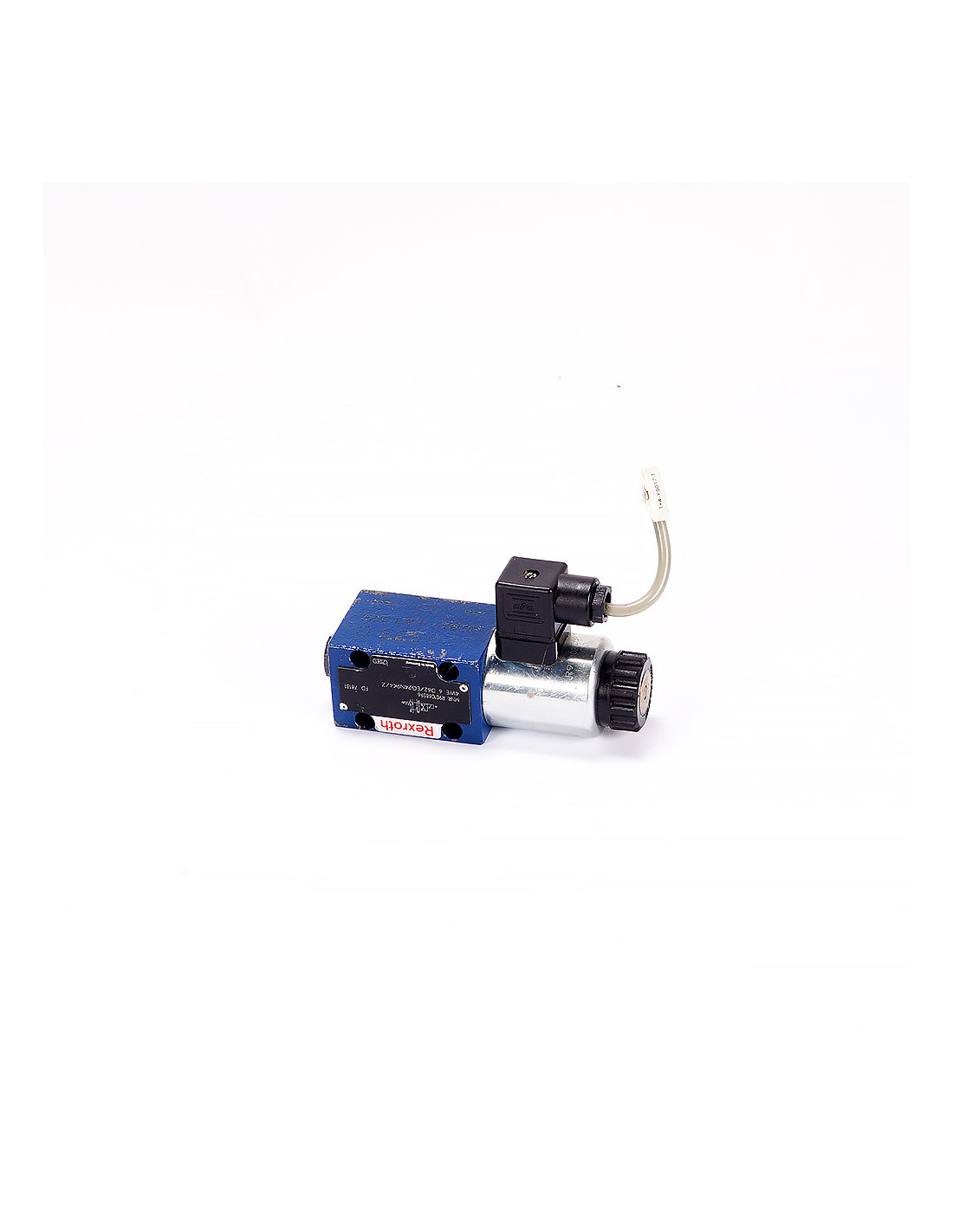

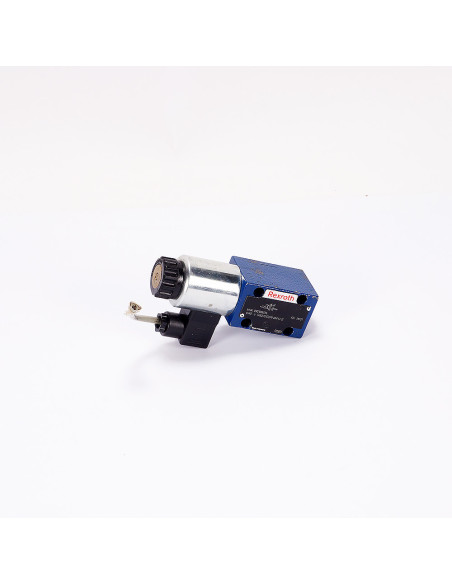

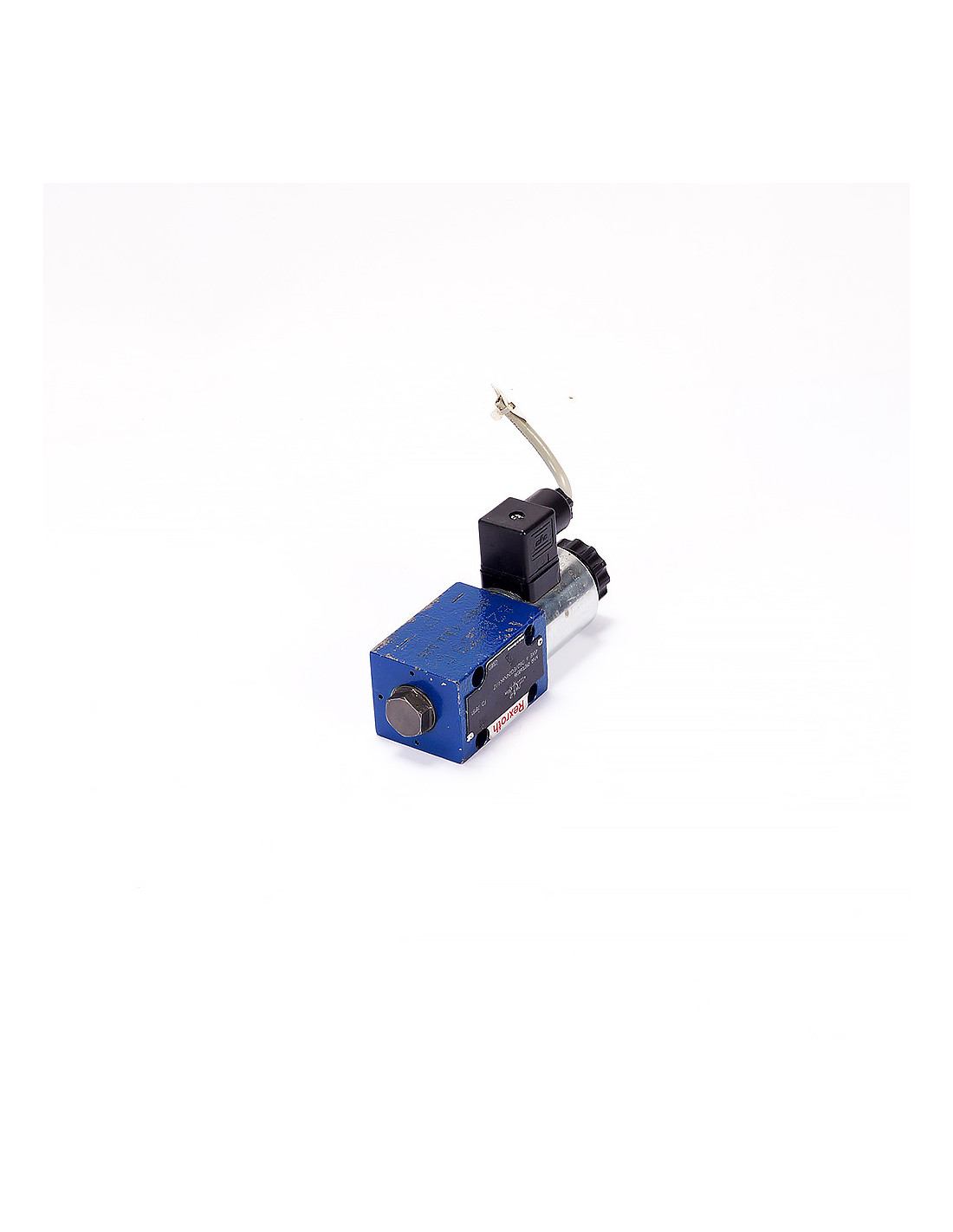

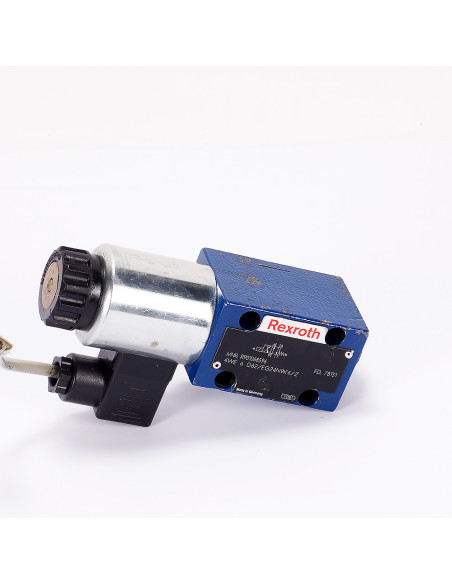

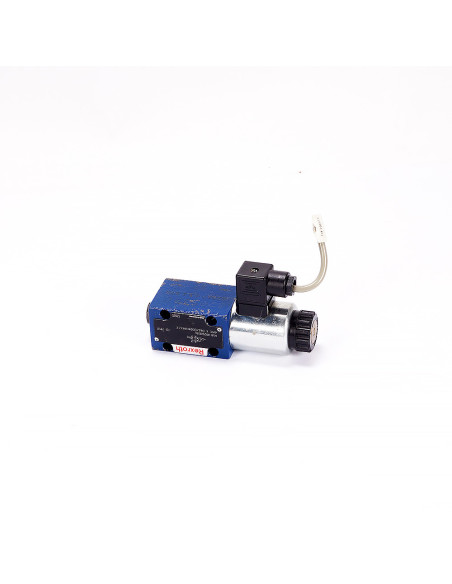

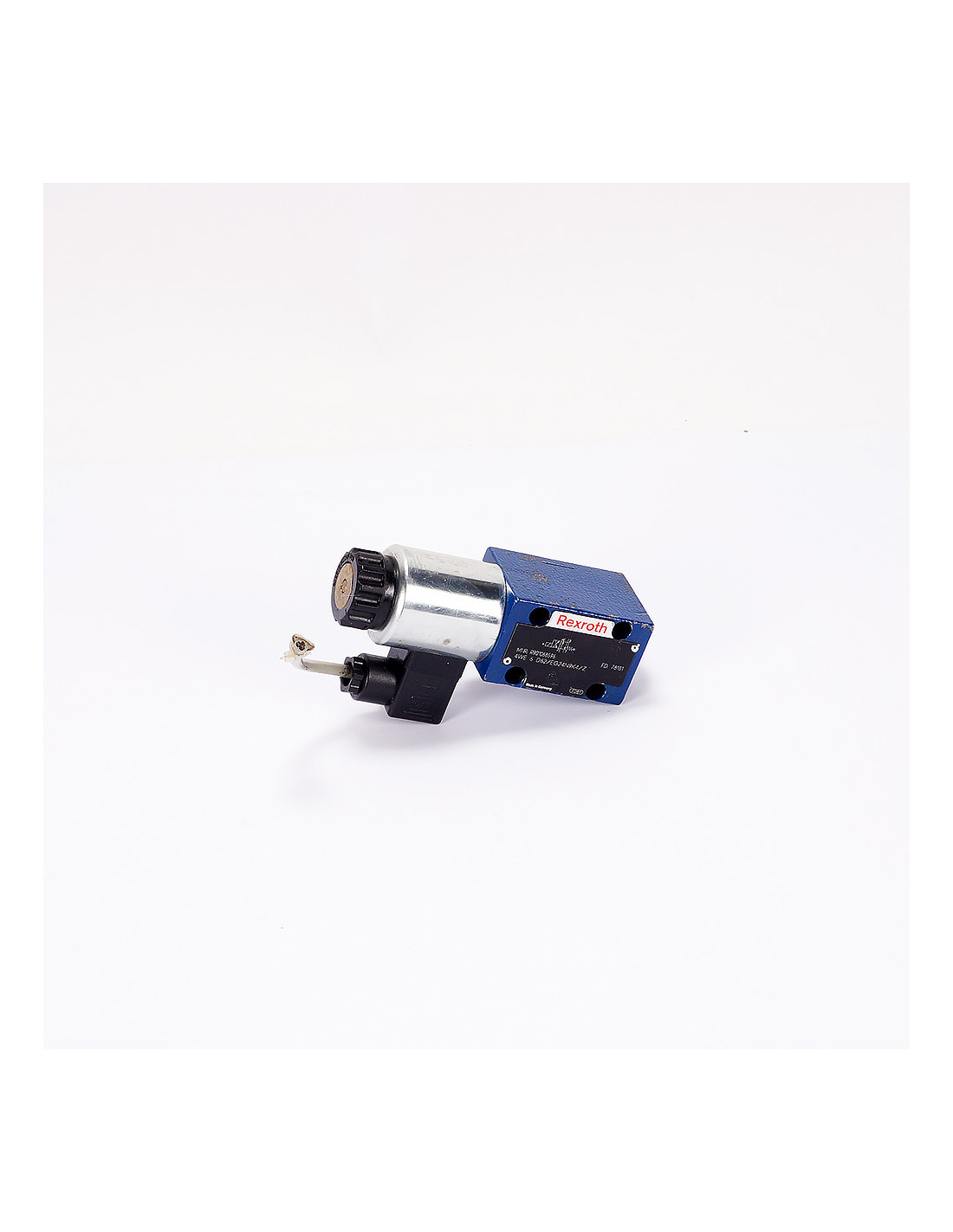

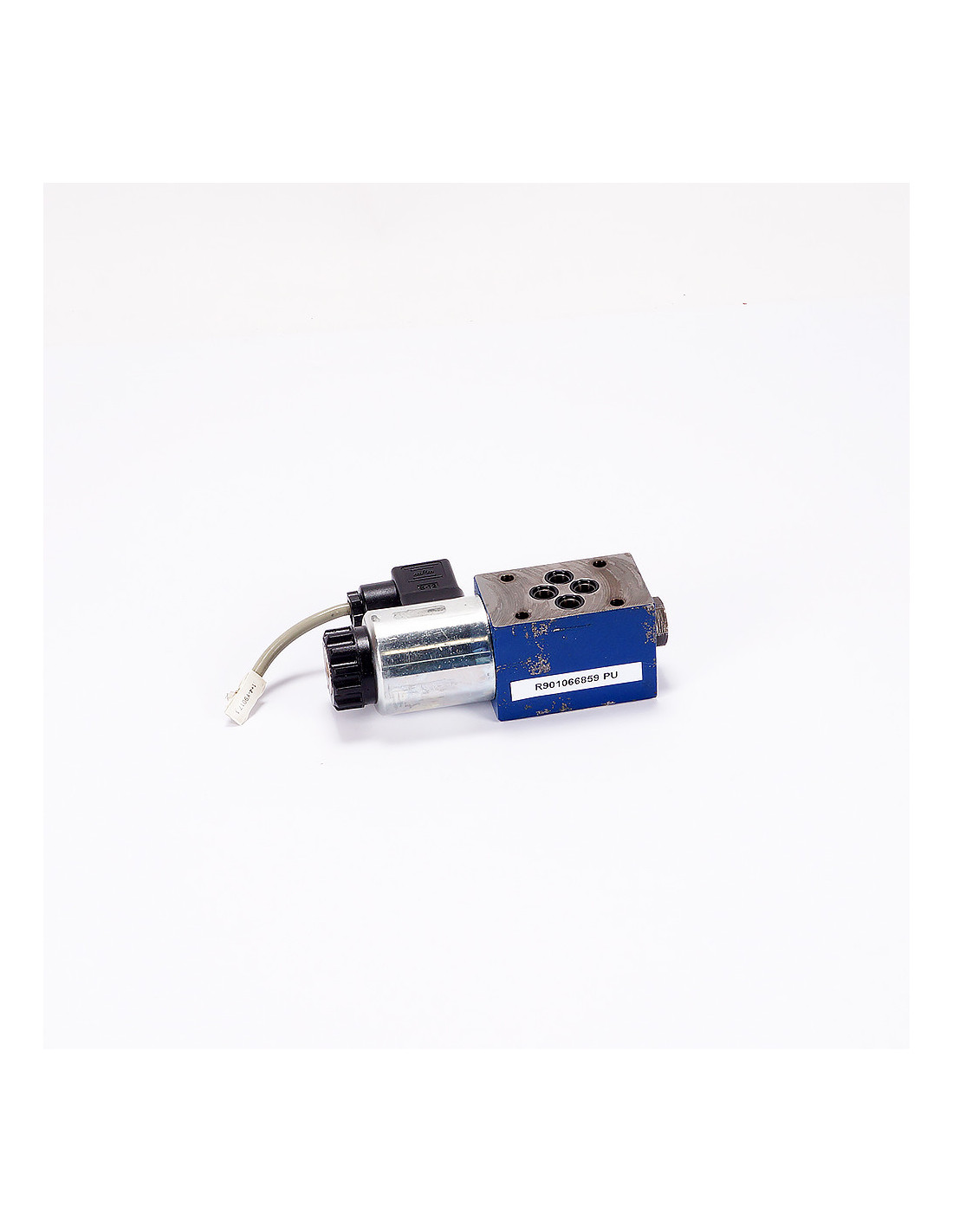

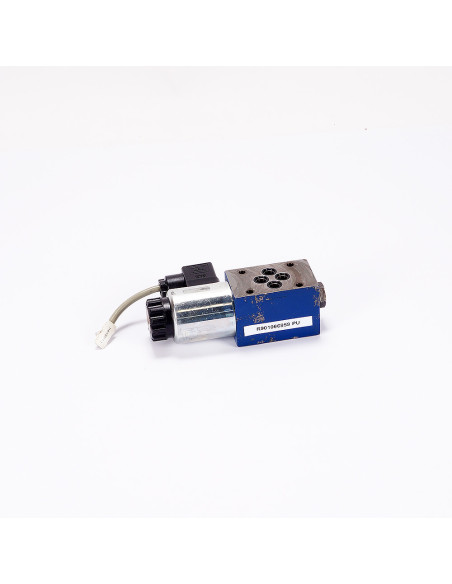

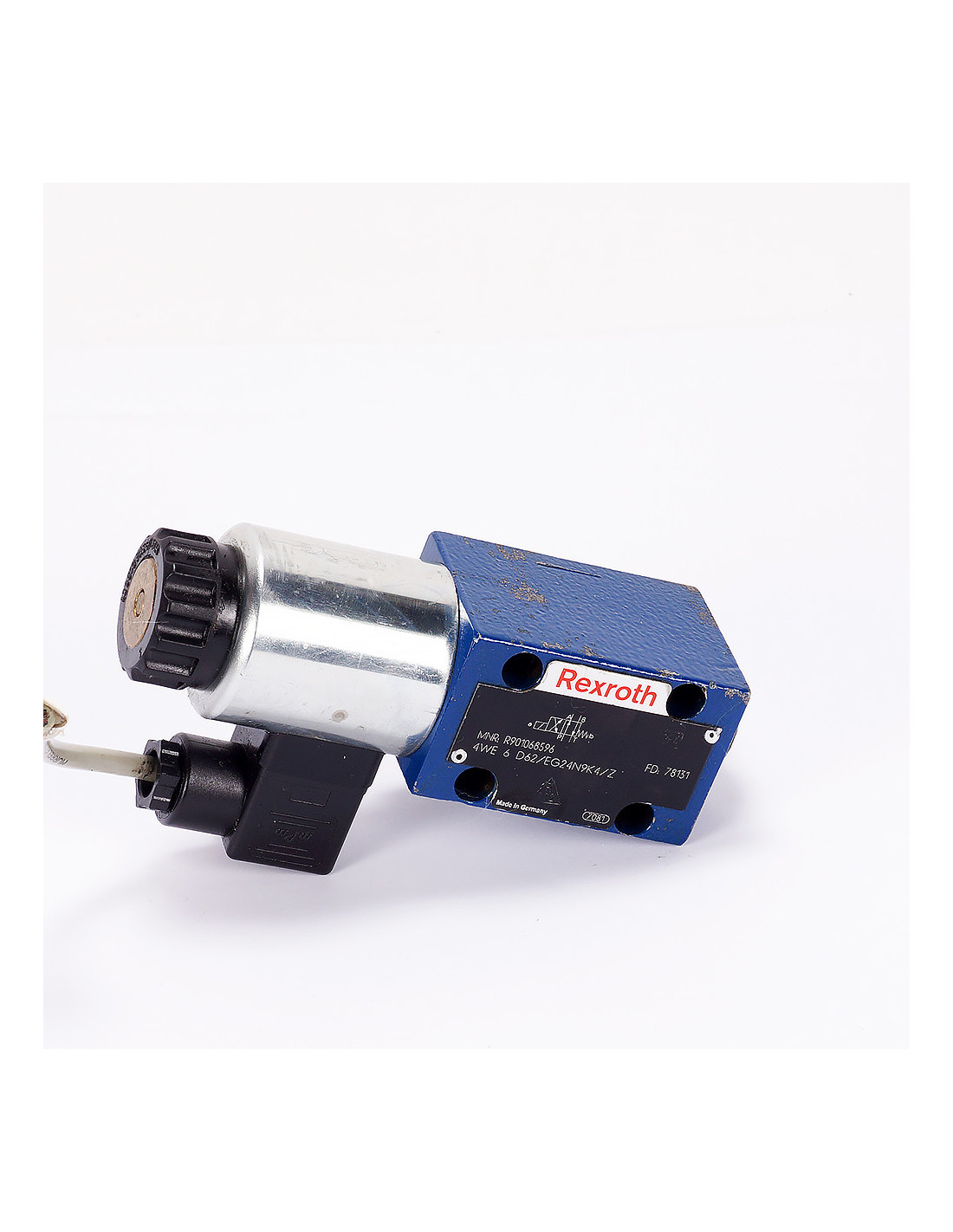

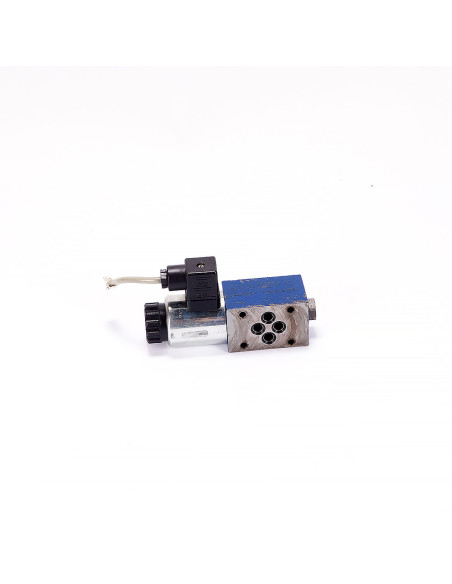

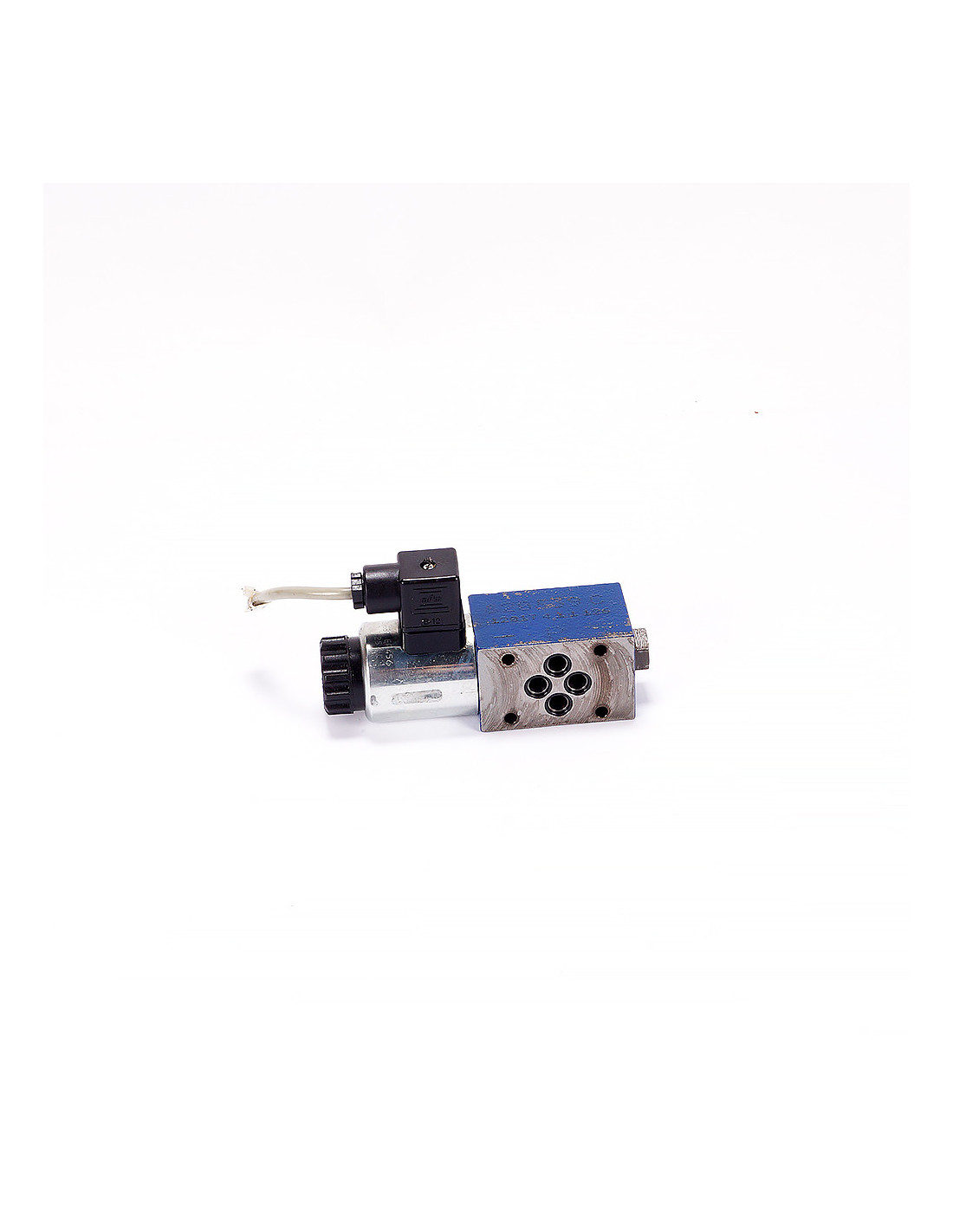

Bosch Rexroth 4WE6 – bezpośrednio sterowany zawór kierunkowy NG6/CETOP-3 z cewką 24 V DC
Opis produktu
Kompaktowy, bezpośrednio sterowany zawór suwakowy 4/2 w standardzie NG6/CETOP-3 do precyzycznego przełączania kierunku przepływu w układach hydraulicznych. Wersja z cewką 24 V DC (G24N9) i ręcznym przesterowaniem LE zapewnia pewną pracę oraz wygodne uruchamianie i serwis.
Kluczowe cechy
-
Interfejs montażowy ISO 4401-03-02-0-05 (CETOP-3), śruby M6 (zalecane M6×40).
-
Suwak D (funkcja 4/2) – dwie stabilne pozycje sterowane elektromagnesem/sprężyną.
-
Ciśnienie robocze do 315 bar na liniach P/A/B; linia T typowo do 160 bar (w zależności od wykonania).
-
Przepływ znamionowy do ok. 60 l/min przy Δp ≈ 10 bar (zależnie od wykonania suwaka).
-
Cewka G24N9: 24 V DC, ~30 W, prąd ok. 1,25 A, 100% ED; złączka DIN-A.
-
Ręczne przesterowanie LE: przycisk igłowy pod osłoną.
-
Medium: oleje hydrauliczne HL/HLP wg ISO 6743/4; zalecana filtracja 10 µm (dopuszczalnie ≤ 25 µm).
-
Temperatura pracy: −20…+80 °C.
-
Pozycja montażu: dowolna.
Konfiguracja hydrauliczna (suwak D – 4/2)
-
Pozycja robocza (zasilenie cewki): P → A, B → T.
-
Pozycja druga (powrót sprężyną): P → B, A → T.
Dane identyfikacyjne
-
MNR: R901066859
-
Oznaczenie wykonania: 4WE 6 D62/LE G24N9K4/Z7
-
Typ zaworu: 4WE6 – bezpośrednio sterowany zawór suwakowy, NG6/CETOP-3
-
Cewka: G24N9 (24 V DC, ~30 W, 100% ED)
-
Ręczne przesterowanie: LE (przycisk igłowy pod osłoną)
Zastosowania
-
Układy sterowania siłownikami i silnikami hydraulicznymi w maszynach przemysłowych.
-
Rozdział i zmiana kierunku przepływu w blokach zaworowych CETOP-3.
-
Aplikacje wymagające kompaktowej zabudowy i wysokiej niezawodności przełączania.
Wskazówki montażowe i eksploatacyjne
-
Montaż na płycie przyłączeniowej ISO 4401-03-02-0-05 przy użyciu śrub M6 (zalecane M6×40).
-
Zapewnić odpowiednią filtrację medium (zalecane 10 µm), aby wydłużyć żywotność zaworu.
-
Sprawdzić dopuszczalne ciśnienie na linii T dla danej wersji wykonania instalacji.
-
Dopuszczalna dowolna pozycja montażu; zapewnić dostęp do przycisku LE i złącza DIN-A.
